第十章 单层工业厂房

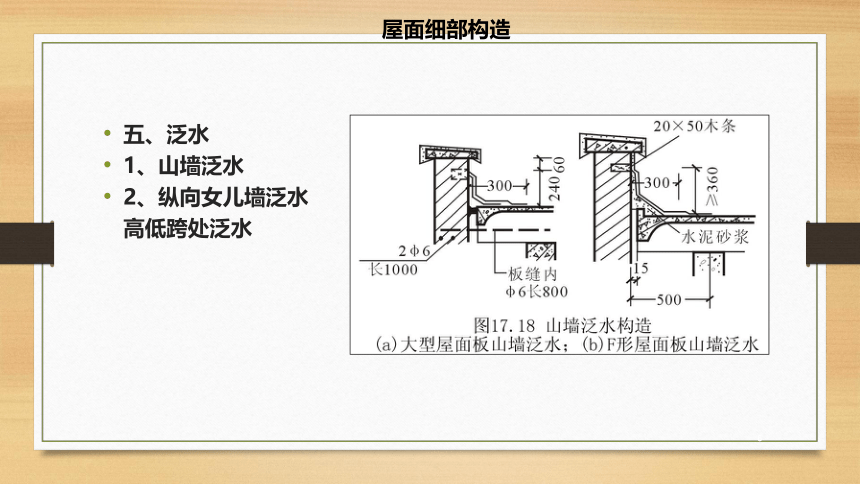

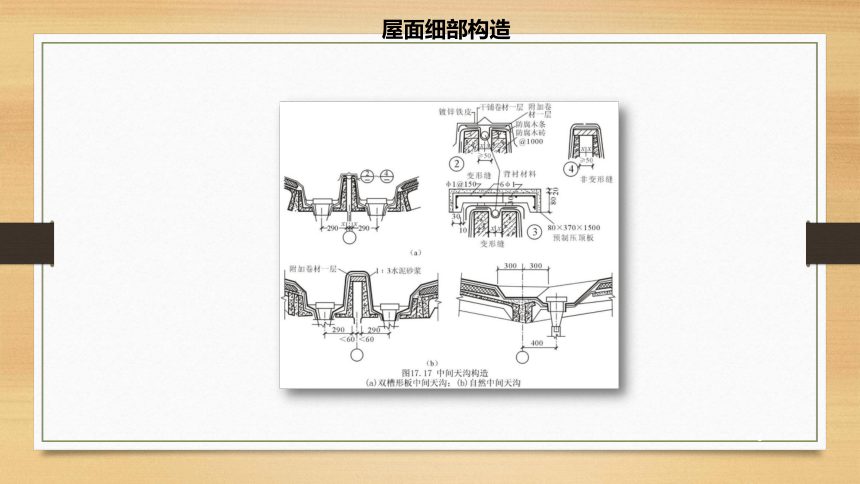

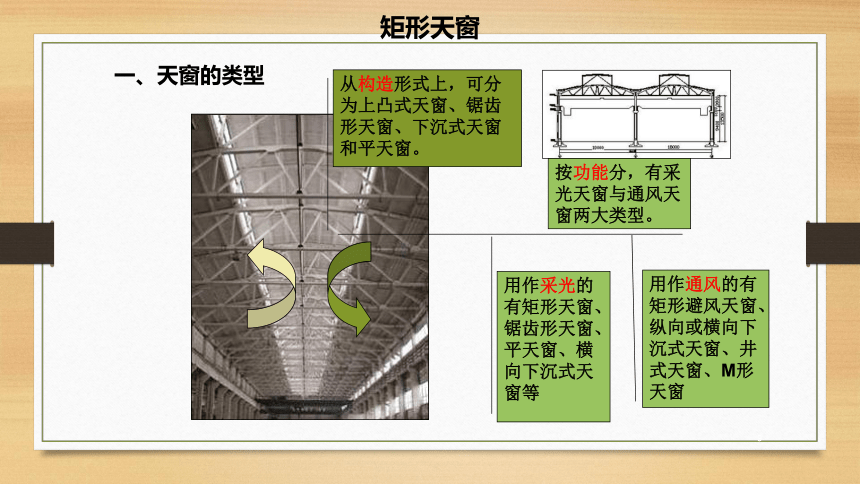

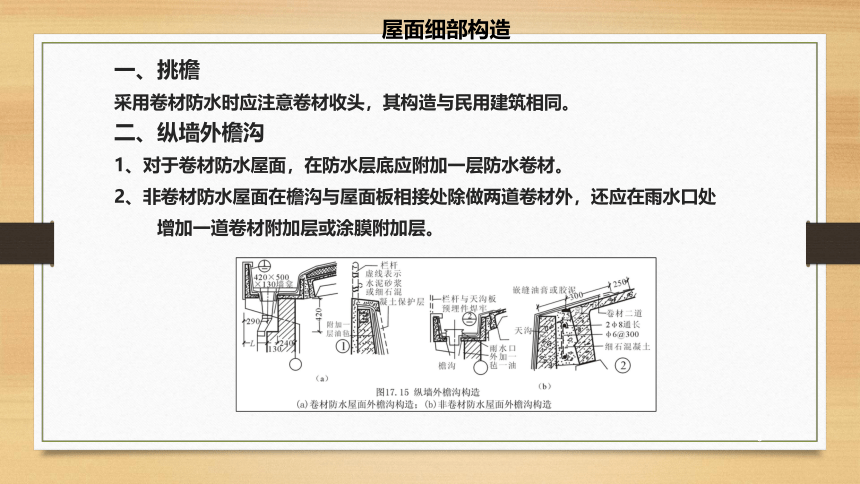

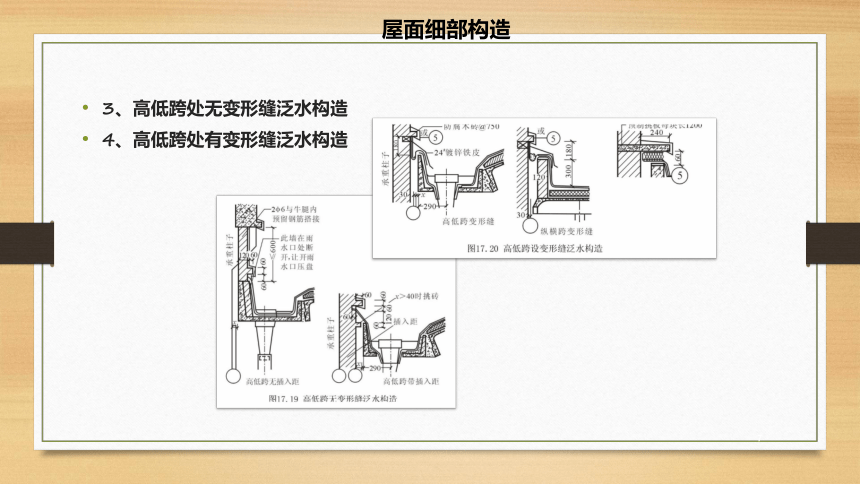

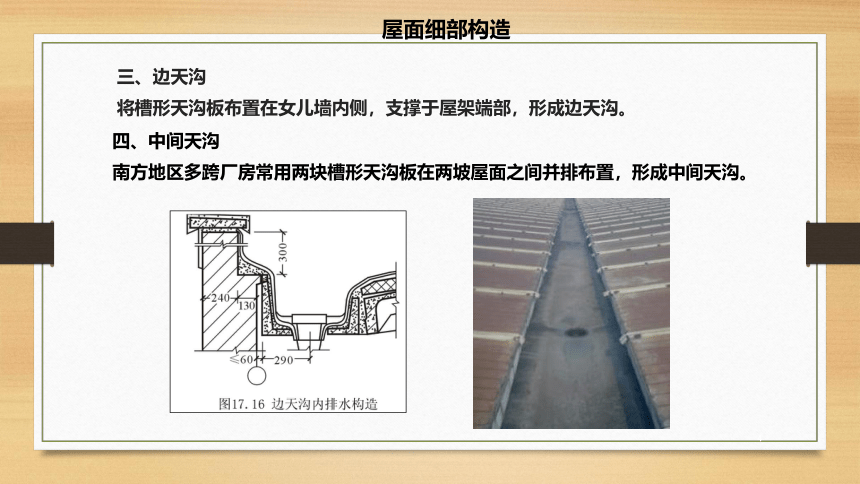

屋面细部10.4单厂围护构件屋面细部构造一、挑檐采用卷材防水时应注意卷材收头，其构造与民用建筑相同。二、纵墙外檐沟1、对于卷材防水屋面，在防水层底应附加一层防水卷材。2、非卷材防水屋面在檐沟与屋面板相接处除做两道卷材外，还应在雨水口处增加一道卷材附加层或涂膜附加层。三、边天沟将槽形天沟板布置在女儿墙内侧，支撑于屋架端部，形成边天沟。屋面细部构造四、中间天沟?南方地区多跨厂房常用两块槽形天沟板在两坡屋面之间并排布置，形成中间天沟。屋面细部构造五、泛水1、山墙泛水2、纵向女儿墙泛水 高低跨处泛水屋面细部构造3、高低跨处无变形缝泛水构造4、高低跨处有变形缝泛水构造屋面细部构造天窗10.4单厂围护构件矩形天窗从构造形式上，可分为上凸式天窗、锯齿形天窗、下沉式天窗和平天窗。按功能分，有采光天窗与通风天窗两大类型。用作采光的有矩形天窗、锯齿形天窗、平天窗、横向下沉式天窗等用作通风的有矩形避风天窗、纵向或横向下沉式天窗、井式天窗、M形天窗一、天窗的类型矩形天窗二、矩形天窗的构造矩形天窗主要由天窗架、天窗扇、天窗屋面板、天窗侧板及天窗端壁等组成。矩形天窗1、天窗架天窗架是矩形天窗的承重构件，常用钢筋混凝土天窗架或钢天窗架。矩形天窗钢筋混凝土天窗架一般由两榀或三榀预制构件拼接而成，各榀之间采用螺栓连接，支脚与屋架采用焊接。天窗架矩形天窗2、天窗屋顶及檐口构造天窗屋顶多采用无组织排水的带挑檐屋面板，挑出长度300～500mm。需要有组织排水时，可采用带檐沟的屋面板，或用焊在天窗架上钢牛腿支承的天沟板排水，或用固定在檐口板上的金属天沟排水。矩形天窗3、天窗侧板?天窗侧板是天窗扇下部的围护构件，相当于侧窗的窗台。天窗侧板矩形天窗4、天窗端壁天窗两端的山墙称为天窗端壁。钢筋混凝土端壁板用于钢筋混凝土屋架，可根据天窗的跨度不同由两块或三块拼装而成。天窗端壁矩形天窗5、天窗扇采光通风挡雨天窗扇矩形天窗其他类型天窗矩形避风天窗矩形天窗两侧加设挡风板，窗口不设窗扇，增加挡雨设施，称为矩形避风天窗，也可称矩形通风天窗。井式天窗井式天窗的布置方式有单侧布置、两侧对称布置、两侧错开布置和跨中布置。前三种为边井式，后一种为中井式。单侧或两侧布置时通风效果好，多用于热加工车间。跨中布置能充分利用屋架中部较高的空间，采光较好，但排水、清灰较复杂。其他类型天窗其他类型天窗平天窗1、平天窗的种类1)、采光板 在屋面板上开孔，然后装设平板透光材料。2)、采光罩 在屋面板上开孔，然后装上弧形或锥形透光材料构成采光罩。3、采光带 将部分屋面板的位置空出来，铺上透光材料做成较长的(6m以上)横向或纵向采光带。
其他类型天窗
采光带
其他类型天窗
