(共19张PPT)
第十章 单层工业厂房

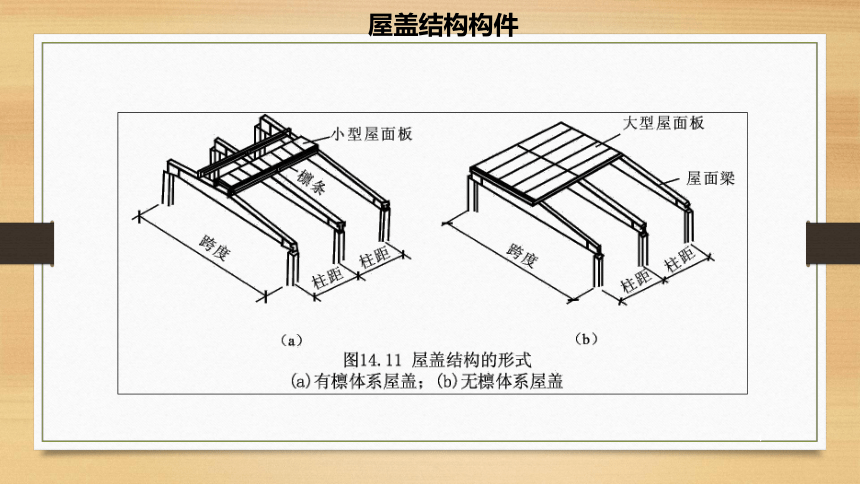

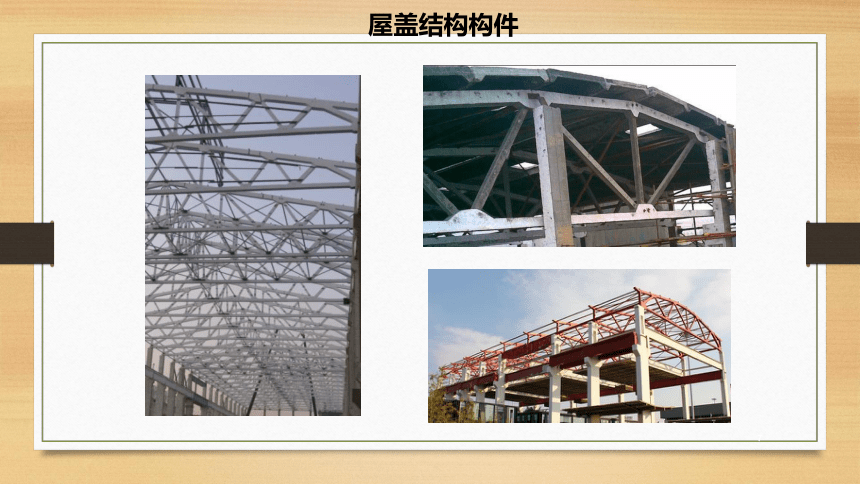

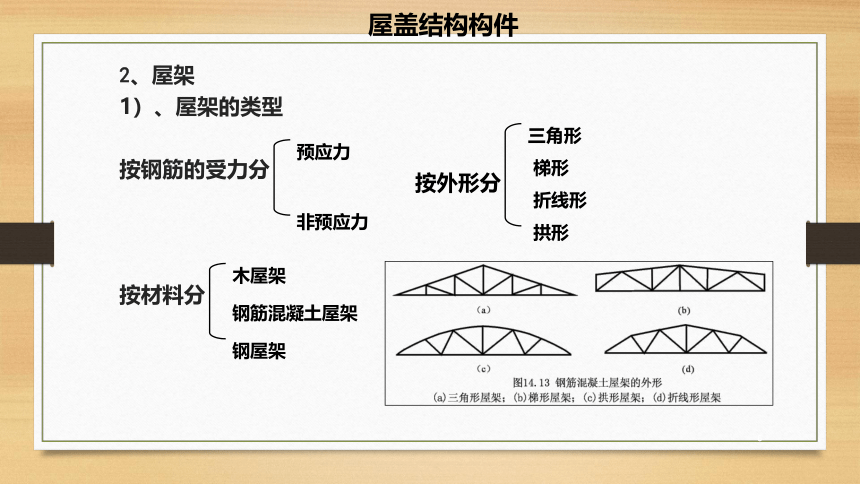

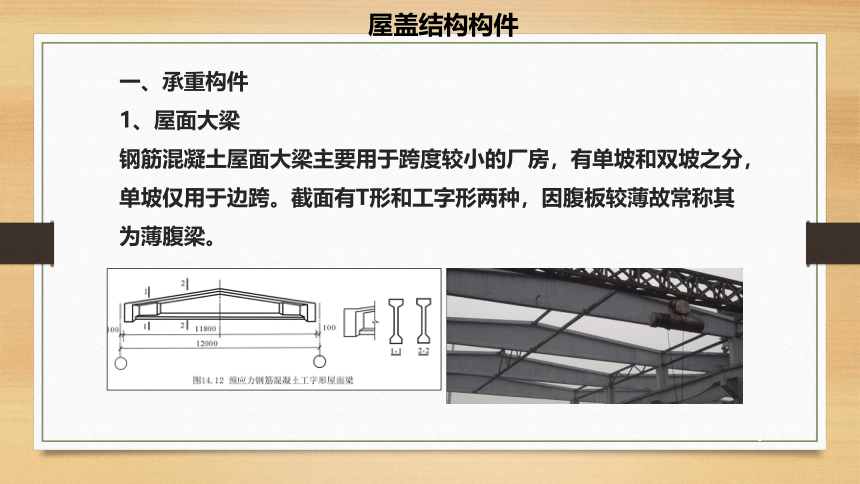

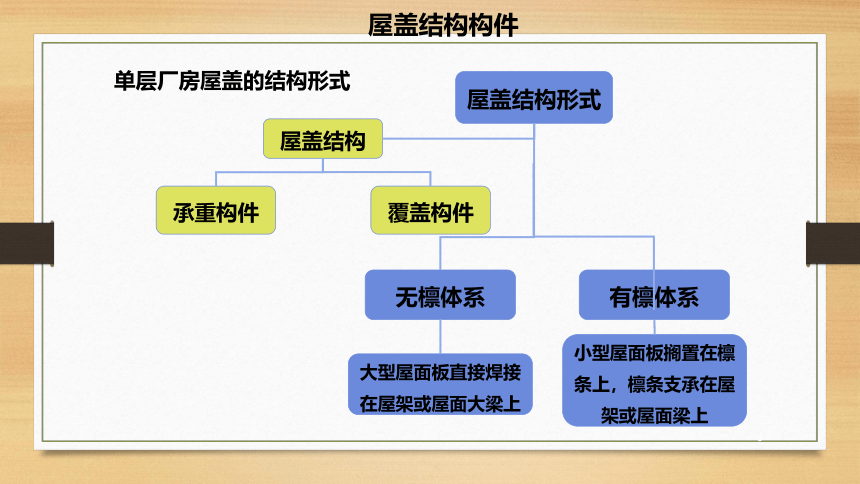

屋盖结构构件10.3单厂结构构件屋盖结构构件屋盖结构形式无檩体系有檩体系大型屋面板直接焊接在屋架或屋面大梁上小型屋面板搁置在檩条上，檩条支承在屋架或屋面梁上屋盖结构承重构件覆盖构件单层厂房屋盖的结构形式屋盖结构构件一、承重构件1、屋面大梁?钢筋混凝土屋面大梁主要用于跨度较小的厂房，有单坡和双坡之分，单坡仅用于边跨。截面有T形和工字形两种，因腹板较薄故常称其为薄腹梁。屋盖结构构件屋盖结构构件2、屋架?1）、屋架的类型按钢筋的受力分按材料分预应力非预应力木屋架钢筋混凝土屋架钢屋架三角形梯形折线形拱形按外形分屋盖结构构件屋盖结构构件屋盖结构构件屋盖结构构件2）、屋架的端部形式按檐口及排水方式的不同可分别设计成内天沟、外天沟及自由落水等三种端部节点形式。3）、屋架与柱子的连接屋架与柱子的连接有螺栓连接和焊接连接两种方法，目前采用焊接方法较多。屋盖结构构件屋架与柱铰接二、覆盖构件1、覆盖构件的组成1）、屋面板分小型屋面板和大型屋面板两种。屋盖结构构件预应力大型屋面板的外形尺寸常用1.5m×6.0m(宽×长)，为配合屋架尺寸及檐口做法，还有0.9m×6.0m的嵌板和檐口板(图14.17)。屋盖结构构件2）、檩条有钢檩条和钢筋混凝土檩条两种，其中钢筋混凝土檩条的截面形状常为倒L形和T形。屋盖结构构件3）、天沟板有预应力和非预应力钢筋混凝土天沟板两种。屋盖结构构件2、覆盖构件与屋架或屋面梁的连接1)、屋面板与屋架或屋面梁的连接 采用焊接法，焊接点应不少于三点。板与板间的缝隙用不低于C15的细石混凝土填实。屋盖结构构件2)、天沟板与屋架的连接 采用焊接法，其焊接点应为四点。屋盖结构构件3)、檩条与屋架的连接采用焊接法。两根檩条的对头空隙应以水泥砂浆填实。屋盖结构构件屋盖结构构件
