第十章 单层工业厂房

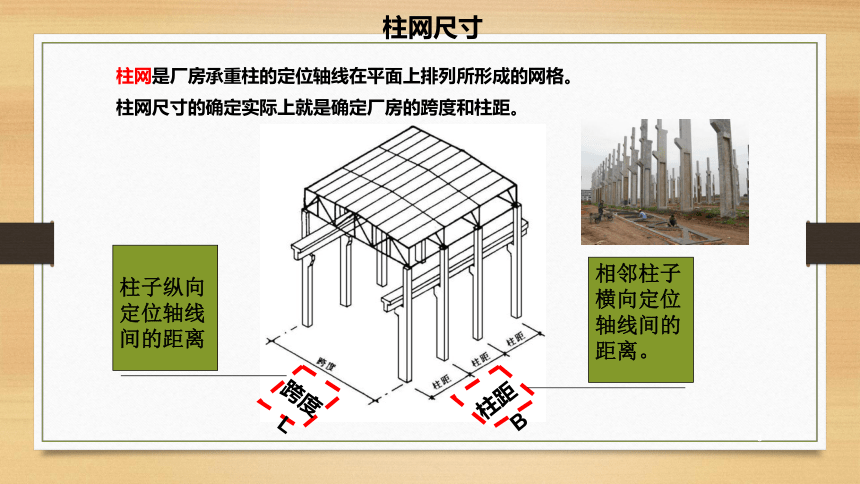

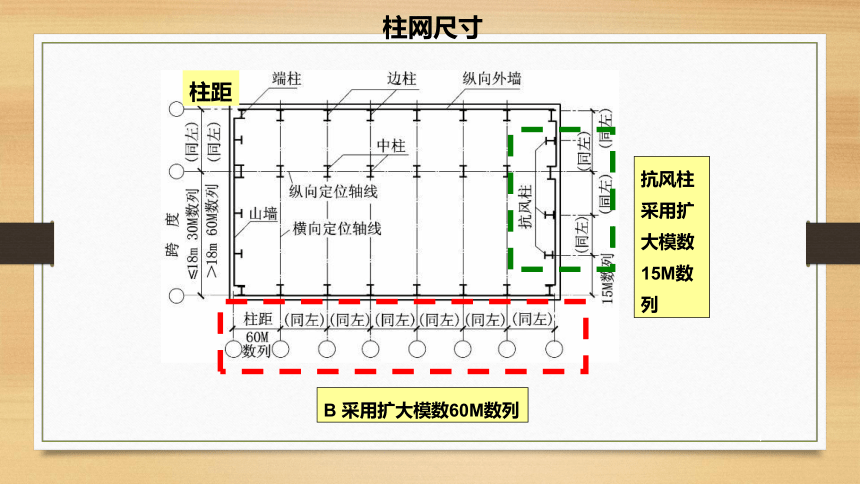

柱网尺寸10.2单厂定位轴线跨度L柱距B相邻柱子横向定位轴线间的距离。柱子纵向定位轴线间的距离柱网尺寸柱网是厂房承重柱的定位轴线在平面上排列所形成的网格。柱网尺寸的确定实际上就是确定厂房的跨度和柱距。B 采用扩大模数60M数列抗风柱采用扩大模数15M数列柱距柱网尺寸L≤18M
采用扩大模数30M数列
L＞18M
采用扩大模数60M数列

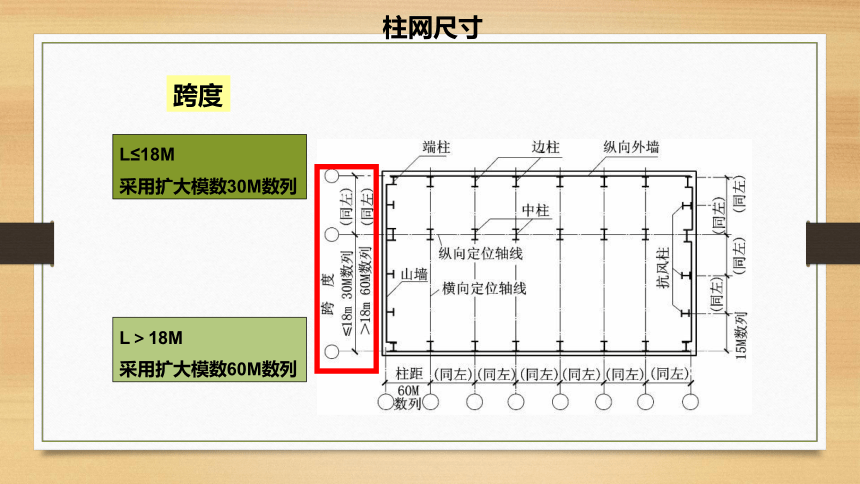

跨度
柱网尺寸
横向定位轴线10.2单厂房定位轴线厂房横向定位轴线

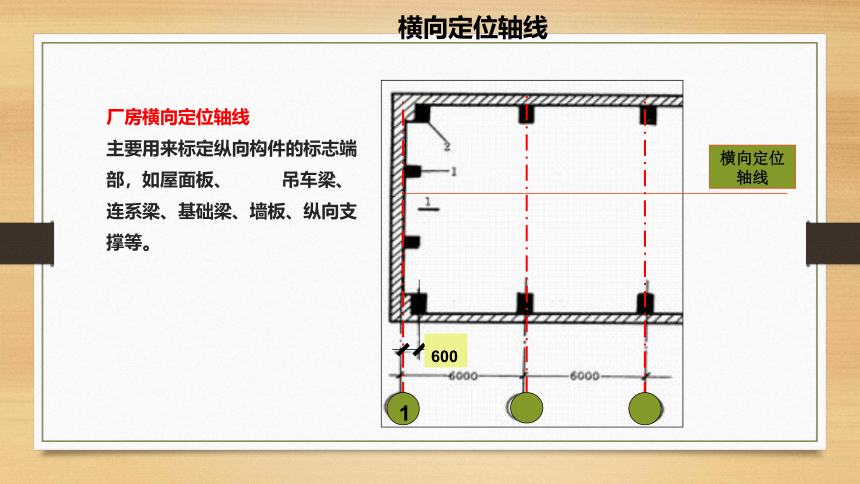

主要用来标定纵向构件的标志端部，如屋面板、 吊车梁、连系梁、基础梁、墙板、纵向支撑等。
横向定位轴线
横向定位轴线
600
1

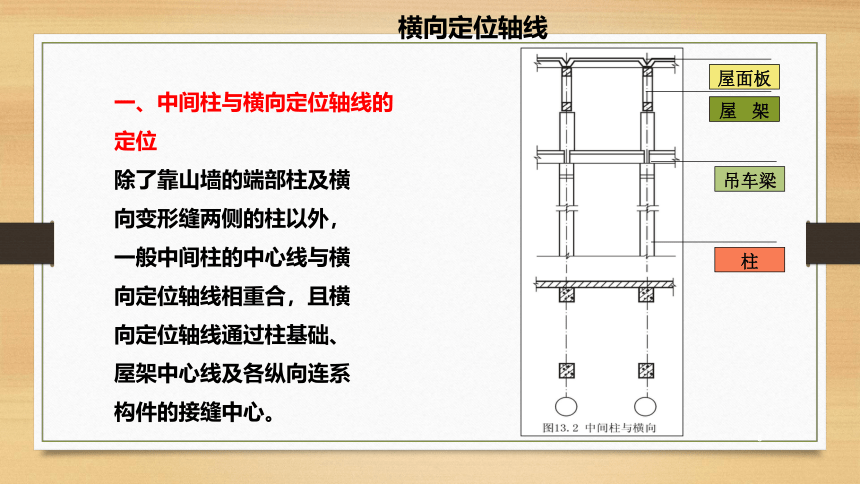

一、中间柱与横向定位轴线的定位除了靠山墙的端部柱及横向变形缝两侧的柱以外，一般中间柱的中心线与横向定位轴线相重合，且横向定位轴线通过柱基础、屋架中心线及各纵向连系构件的接缝中心。横向定位轴线屋 架屋面板吊车梁柱二、山墙处横向定位轴线的定位

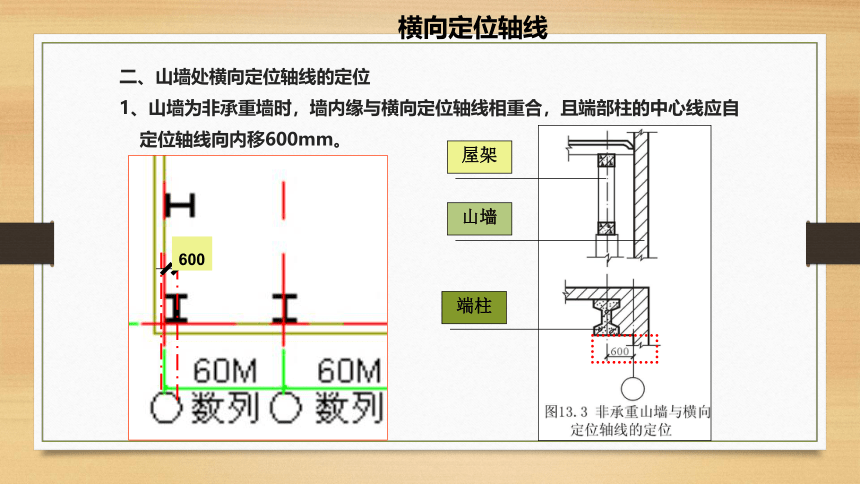

1、山墙为非承重墙时，墙内缘与横向定位轴线相重合，且端部柱的中心线应自定位轴线向内移600mm。
横向定位轴线
端柱
山墙
屋架
600
2、山墙为砌体承重时，墙内缘与横向定位轴线间的距离应按砌体块材类别分别为半块或半块的倍数或墙厚的一半，以保证伸入山墙内的屋面板与砌体之间有足够的搭接长度。横向定位轴线横向定位轴线三、横向变形缝处柱与横向定位轴线的定位。纵向定位轴线10.2单厂定位轴线纵向定位轴线纵向定位轴线主要用来标定厂房横向构件的标志端部，如屋架的标志尺寸以及大型屋面板的边缘。厂房纵向定位轴线应视其位置不同而具体确定。纵向定位轴线A
一、外墙、边柱与纵向定位轴线的定位
在有吊车的厂房中，为使
吊车规格与厂房结构相协
调，确定二者的关系如下
(图13.6)：
S=L-2e
式中L——厂房跨度，即纵向定位轴线间的距离；
S——吊车跨度，即吊车轨道中心线间的距离；
e——吊车轨道中心线至定位轴线间的距离。
纵向定位轴线
1、封闭结合?指纵向定位轴线与边柱外缘、外墙内缘三者相重合的定位方法 。这样确定的轴线称为“封闭轴线”。三线合一纵向定位轴线2、非封闭结合指纵向定位轴线与柱外缘、墙内缘不相重合，中间出现联系尺寸的定位方法。三线不重合纵向定位轴线3、当纵向定位轴线与柱子外缘间有联系尺寸时屋架标志尺寸端部与柱子外缘、墙身内缘不能重合，屋面板边缘与墙体之间出现空隙，处理方法一般有挑砖、加铺补充小板及结合檐沟构造处理三种方法。纵向定位轴线二、中柱与纵向定位轴线的定位等高厂房的中柱宜设单柱和一条纵向定位轴线，柱的中心线宜与纵向定位轴线相重合等高厂房的中柱，由于相邻跨内的桥式吊车起重量在30t以上，厂房柱距较大或有其他构造要求时需设置插入距。中柱可采用单柱，并设两条纵向定位轴线等高跨中柱纵向定位轴线设变形缝时的等高跨中柱当等高跨厂房设有纵向伸缩缝时，可采用单柱并设两条纵向定位轴线。等高跨厂房需设置纵向防震缝时，应采用双柱及两条纵向定位轴线。纵向定位轴线2、不等高跨中柱与纵向定位轴线的定位高跨采用封闭结合，且高跨封墙底面高于低跨屋面，宜采用一条纵向定位轴线，若封墙底面低于低跨屋面，宜采用两条纵向定位轴线。1）、无变形缝时的不等高跨中柱纵向定位轴线当高跨采用非封闭结合，上柱外缘与纵向定位轴线不能重合，应采用两条纵向定位轴线。纵向定位轴线2）、有变形缝时的不等高柱跨中柱不等高跨处采用单柱并设纵向伸缩缝时，应采用两条纵向定位轴线，并设插入距。纵向定位轴线当厂房不等高跨处需设置防震缝时，应采用双柱和两条纵向定位轴线的定位方法，柱与纵向定位轴线的定位规定与边柱相同。纵向定位轴线
