(共19张PPT)
第十章 单层工业厂房

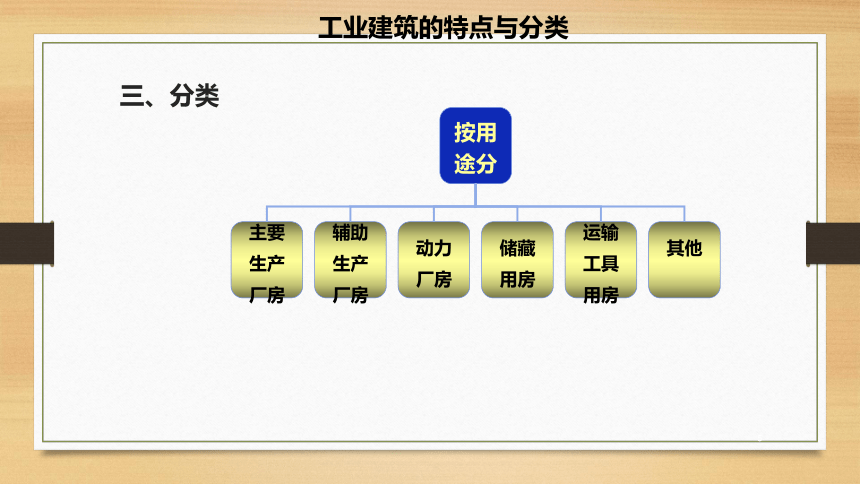

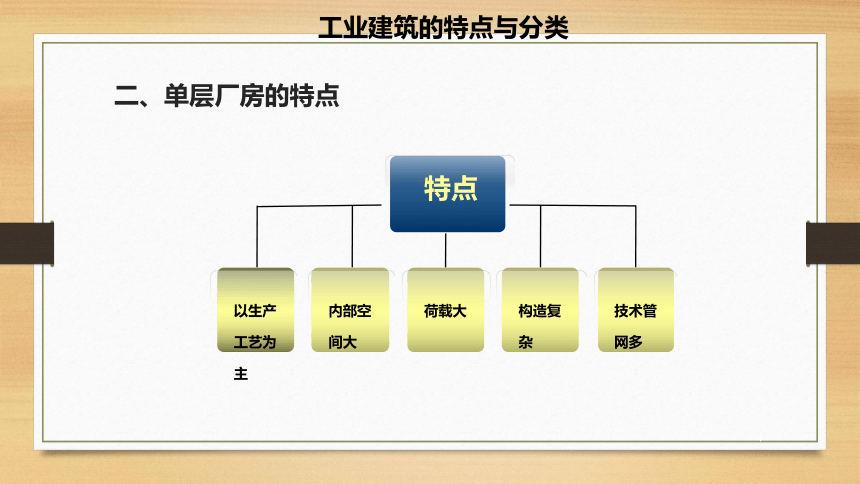

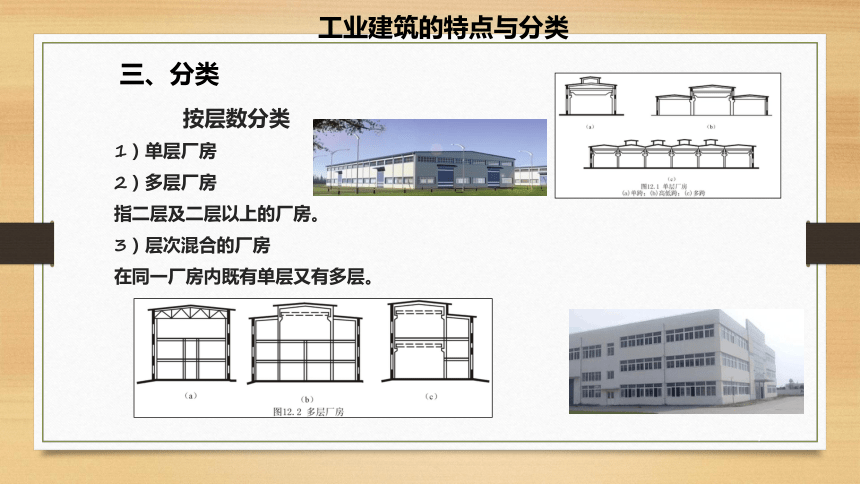

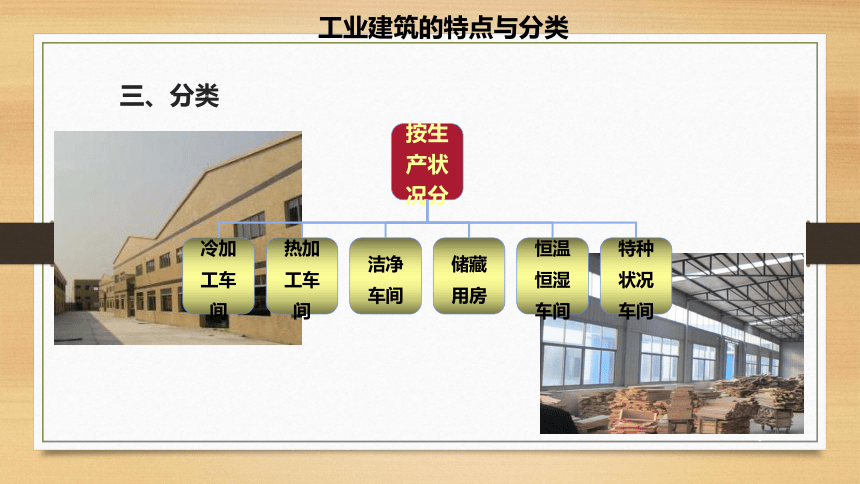

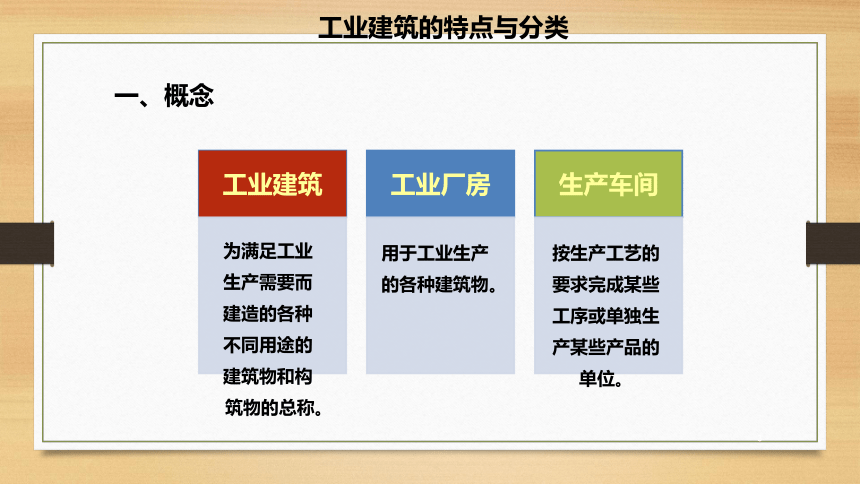

工业建筑的特点与分类10.1单层工业厂房概述工业建筑的特点与分类工业建筑为满足工业生产需要而建造的各种不同用途的建筑物和构筑物的总称。工业厂房用于工业生产的各种建筑物。生产车间按生产工艺的要求完成某些工序或单独生产某些产品的单位。一、概念二、单层厂房的特点特点技术管网多荷载大构造复杂内部空间大以生产工艺为主工业建筑的特点与分类三、分类按用途分主要生产厂房辅助生产厂房动力厂房储藏用房运输工具用房其他工业建筑的特点与分类按生产状况分冷加工车间热加工车间洁净车间储藏用房恒温恒湿车间特种状况车间工业建筑的特点与分类三、分类按层数分类1）单层厂房2）多层厂房指二层及二层以上的厂房。3）层次混合的厂房在同一厂房内既有单层又有多层。工业建筑的特点与分类三、分类单层工业厂房组成与起重设备10.1单层工业厂房概述一、装配式单层厂房的组成
支撑系统
围护系统
承重构件
组
成
单层工业厂房组成与起重设备
1、承重构件包括屋架（或屋面梁）、屋面板及天窗架等。屋盖结构搁置在柱牛腿上，承受吊车荷载，并把它们传给柱子，同时可增加厂房的纵向刚度。吊车梁作用是增加厂房的纵向刚度，承受其上部的墙体荷载。连系梁搁置在柱基础上，主要承受其上部墙体的荷载。基础梁承受屋架、吊车梁、连系梁及支撑系统传来的荷载，并把他们传给基础。柱承受柱及基础梁传来的荷载，并把它们传给地基。基础单层工业厂房组成与起重设备2、 围护系统多采用承自重墙及框架墙。墙体除具有民用建筑的相应功能外，应满足生产使用要求和提供良好的工作条件。屋、地面、门窗单层工业厂房组成与起重设备3、 支撑系统?作用是加强厂房结构的整体空间刚度和稳定性，并传递水平风荷载及吊车的冲击荷载，如柱间支撑。单层工业厂房组成与起重设备二、单层厂房的结构类型
1、排架结构
基本特点是把屋架看作一个刚度很大的横梁，屋架(或屋面梁)与
柱子的连接为铰接，柱子与基础的连接为刚接。
铰接
刚接
单层工业厂房组成与起重设备
2、刚架结构
刚架结构是将屋架(或屋面梁)与柱子合并为一个构件，柱子与屋架
(或屋面梁)的连接处为刚性节点，柱子与基础一般做成铰接。
单层工业厂房组成与起重设备
三、厂房内部的起重运输设备1、单轨悬挂吊车:由电葫芦(即滑轮组)和工字形钢轨组成(图12.6)。单层工业厂房组成与起重设备2、梁式吊车:由梁架和电葫芦组成。有悬挂式和支承式两种类型(图12.7)。单层工业厂房组成与起重设备3、桥式吊车:由桥架和起重行车(或称小车)组成单层工业厂房组成与起重设备单层工业厂房组成与起重设备桥式吊车四、单层工业厂房荷载传递:单层工业厂房组成与起重设备
