第九章 屋顶
平屋顶保温与隔热
9.2 平屋顶保温与隔热
平屋顶保温与隔热
夏热冬冷地区 热惰性指标 体型系数 ≤0.40 体型系数
＞0.40
D＞2.5 ≤1.0 ≤0.60
≤2.5 ≤0.8 ≤0.50

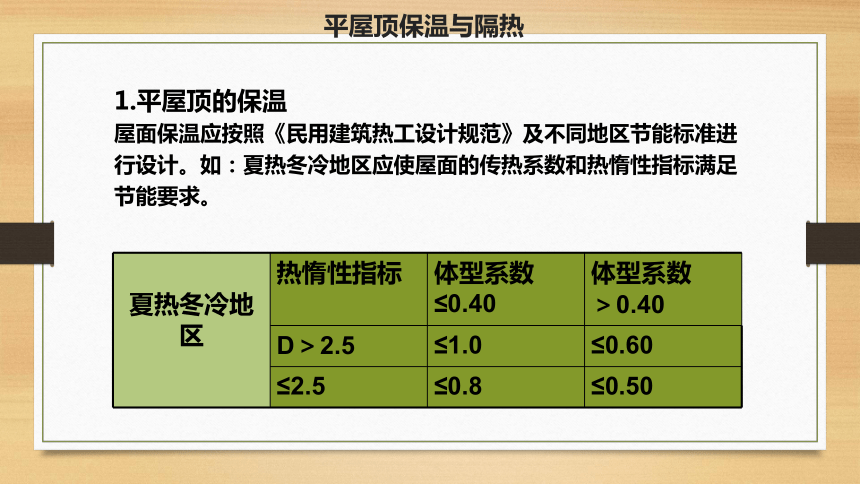

1.平屋顶的保温
屋面保温应按照《民用建筑热工设计规范》及不同地区节能标准进行设计。如：夏热冬冷地区应使屋面的传热系数和热惰性指标满足节能要求。

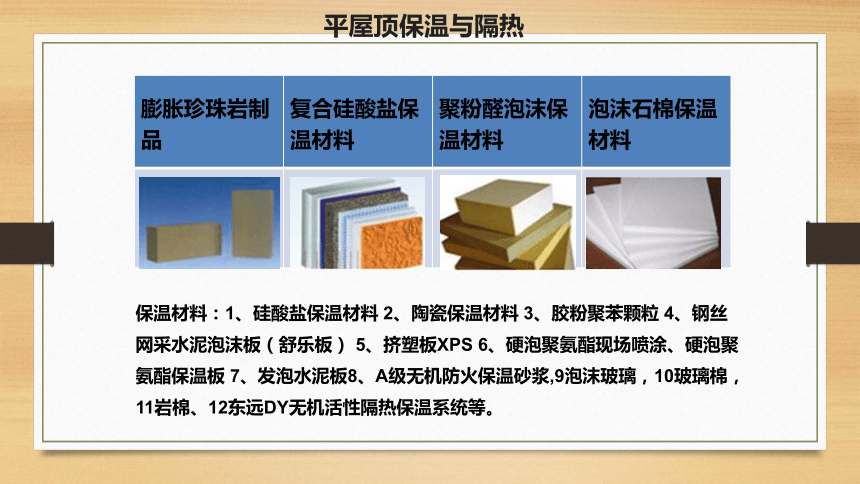

膨胀珍珠岩制品 复合硅酸盐保温材料 聚粉醛泡沫保温材料 泡沫石棉保温材料
保温材料：1、硅酸盐保温材料 2、陶瓷保温材料 3、胶粉聚苯颗粒 4、钢丝网采水泥泡沫板（舒乐板） 5、挤塑板XPS 6、硬泡聚氨酯现场喷涂、硬泡聚氨酯保温板 7、发泡水泥板8、A级无机防火保温砂浆,9泡沫玻璃，10玻璃棉，11岩棉、12东远DY无机活性隔热保温系统等。
平屋顶保温与隔热

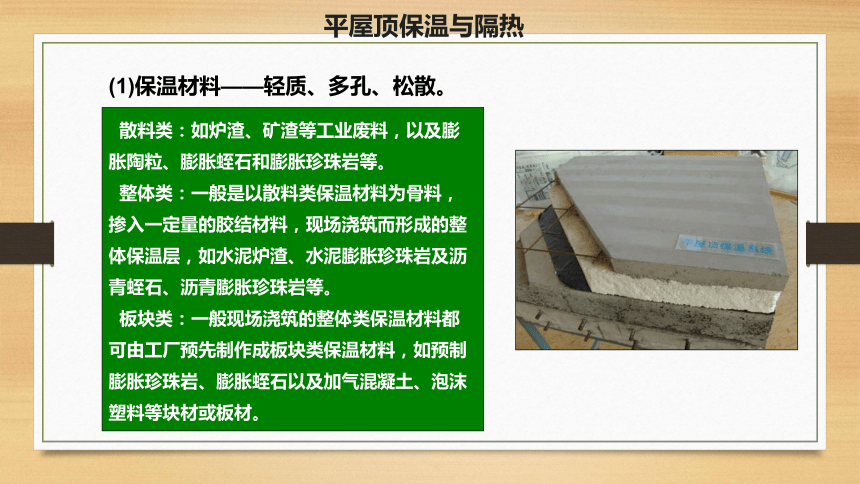

(1)保温材料——轻质、多孔、松散。
散料类：如炉渣、矿渣等工业废料，以及膨胀陶粒、膨胀蛭石和膨胀珍珠岩等。
整体类：一般是以散料类保温材料为骨料，掺入一定量的胶结材料，现场浇筑而形成的整体保温层，如水泥炉渣、水泥膨胀珍珠岩及沥青蛭石、沥青膨胀珍珠岩等。
板块类：一般现场浇筑的整体类保温材料都可由工厂预先制作成板块类保温材料，如预制膨胀珍珠岩、膨胀蛭石以及加气混凝土、泡沫塑料等块材或板材。
平屋顶保温与隔热

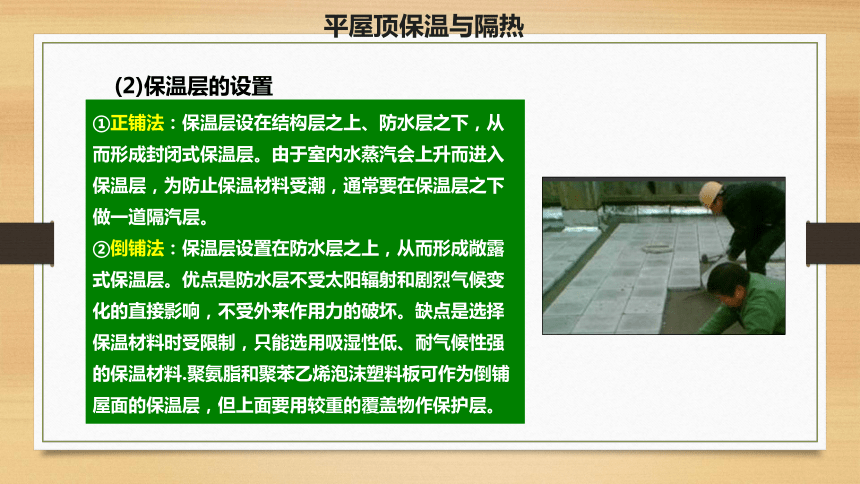

(2)保温层的设置

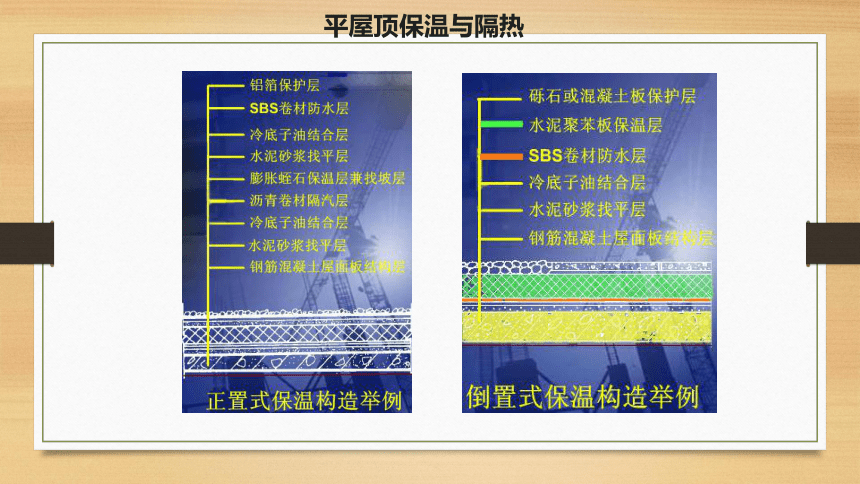

①正铺法：保温层设在结构层之上、防水层之下，从而形成封闭式保温层。由于室内水蒸汽会上升而进入保温层，为防止保温材料受潮，通常要在保温层之下做一道隔汽层。
②倒铺法：保温层设置在防水层之上，从而形成敞露式保温层。优点是防水层不受太阳辐射和剧烈气候变化的直接影响，不受外来作用力的破坏。缺点是选择保温材料时受限制，只能选用吸湿性低、耐气候性强的保温材料.聚氨脂和聚苯乙烯泡沫塑料板可作为倒铺屋面的保温层，但上面要用较重的覆盖物作保护层。
平屋顶保温与隔热
平屋顶保温与隔热
平屋顶保温与隔热
复合法
将保温层与结构层组成复合板材，既是结构构件，又是保温构件 。
做法:一是为槽板内设置保温层；
另一种为保温材料与结构层融为一体。
　　　　　　　 复合保温层
（a）嵌入槽板中 (b) 嵌入倒槽板中(c) 与结构层合一
平屋顶保温与隔热
2.平屋顶的隔热
(1)通风隔热屋面
架空通风隔热
在屋面设置架空层进行通风隔热。
构造要点：架空层高度180-240mm，与女儿墙拉开距离＞300mm，采用砖墩架空。
平屋顶保温与隔热
构造要点：
①应设足够的通风孔
②通风层净高≥500mm
③防止通风孔飘雨
④注意屋面防水层保护
B.顶棚通风隔热
利用吊顶和屋面板之间的空间进行通风隔热，在侧墙上开设通风孔。
平屋顶保温与隔热
平屋顶保温与隔热
(2)蓄水隔热屋面
　　在屋面设水池蓄水。
构造要点：
①蓄水深度150～200mm。
②蓄水区边长≤10m。
③泛水高度高出水面≥100mm。
④均匀布置溢水孔与泄水孔。
平屋顶保温与隔热
平屋顶保温与隔热
(3)堆土种植屋面
在屋面堆填轻质土壤或种植介质种植植物或草皮。
平屋顶保温与隔热
平屋顶保温与隔热
平屋顶保温与隔热
(4)反射降温屋面
在屋面铺设浅色砾石或涂刷反光材料。可与其它隔热措施综合使用。
平屋顶保温与隔热
