第九章 屋顶
平屋顶排水
9.2 平屋顶构造

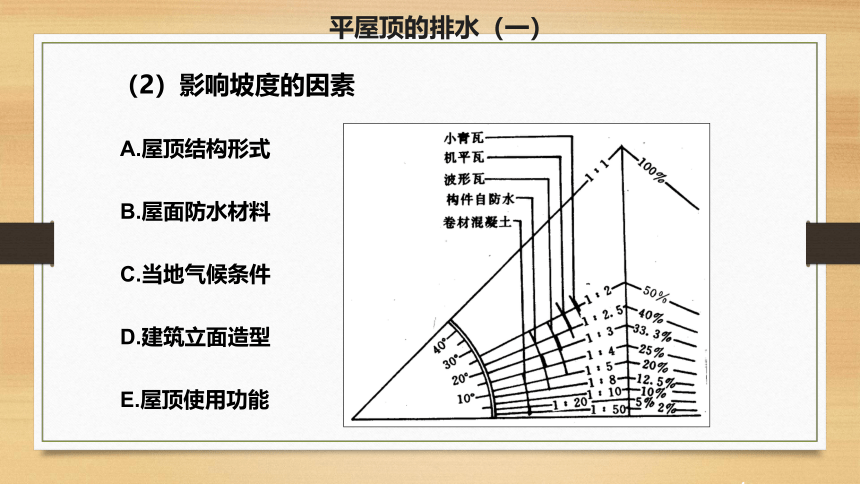

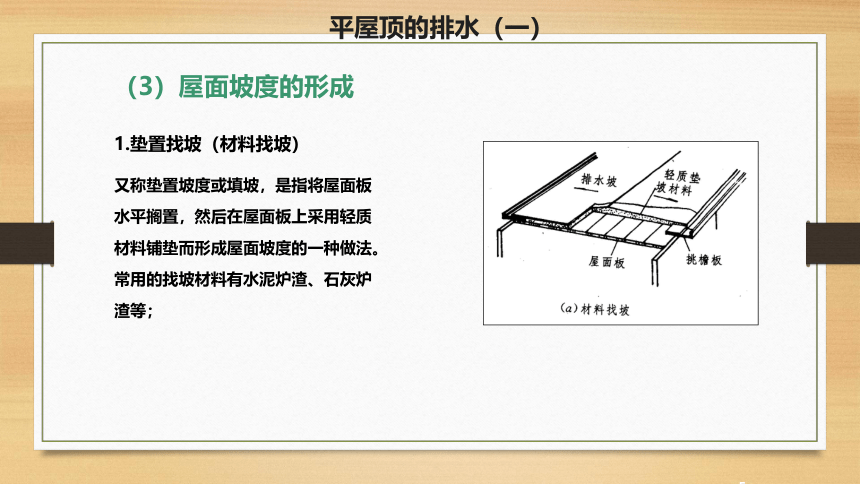

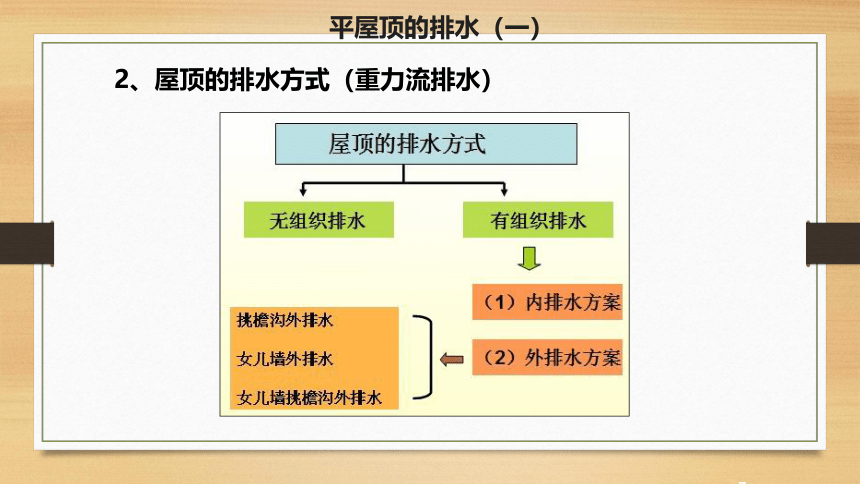

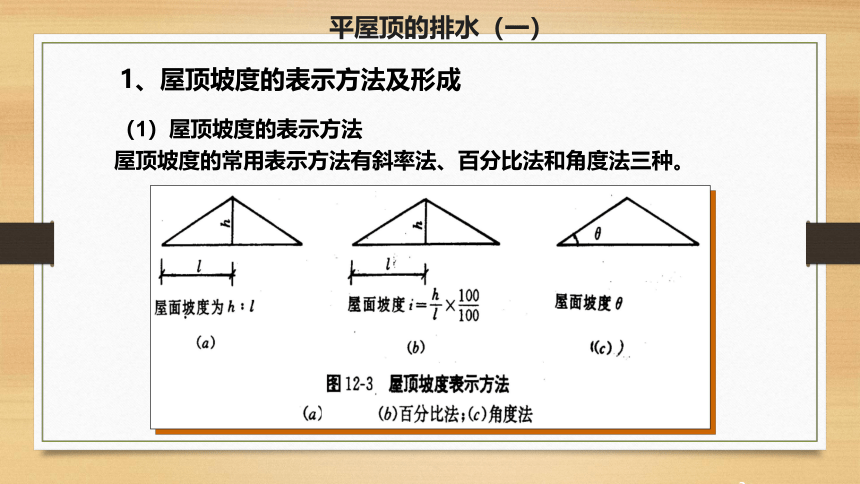

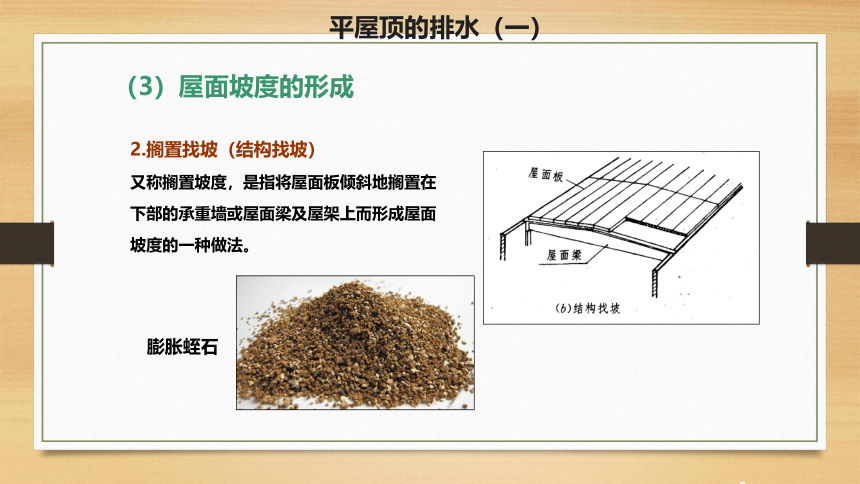

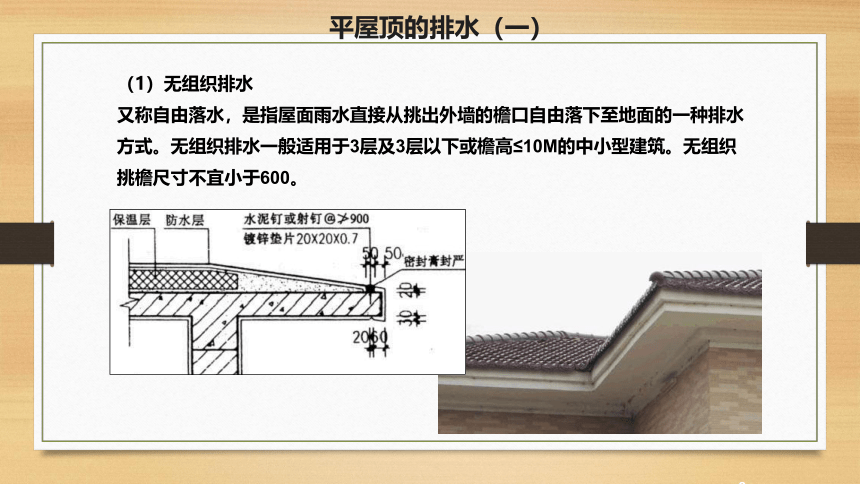

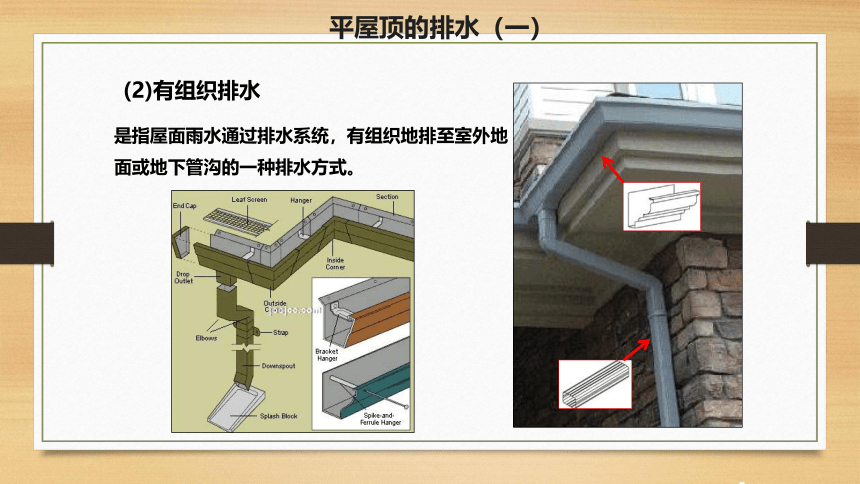

1、屋顶坡度的表示方法及形成（1）屋顶坡度的表示方法屋顶坡度的常用表示方法有斜率法、百分比法和角度法三种。平屋顶的排水（一）（2）影响坡度的因素A.屋顶结构形式B.屋面防水材料C.当地气候条件D.建筑立面造型E.屋顶使用功能平屋顶的排水（一）（3）屋面坡度的形成1.垫置找坡（材料找坡）又称垫置坡度或填坡，是指将屋面板水平搁置，然后在屋面板上采用轻质材料铺垫而形成屋面坡度的一种做法。常用的找坡材料有水泥炉渣、石灰炉渣等；平屋顶的排水（一）（3）屋面坡度的形成2.搁置找坡（结构找坡）又称搁置坡度，是指将屋面板倾斜地搁置在下部的承重墙或屋面梁及屋架上而形成屋面坡度的一种做法。 膨胀蛭石平屋顶的排水（一）2、屋顶的排水方式（重力流排水）平屋顶的排水（一）（1）无组织排水又称自由落水，是指屋面雨水直接从挑出外墙的檐口自由落下至地面的一种排水方式。无组织排水一般适用于3层及3层以下或檐高≤10M的中小型建筑。无组织挑檐尺寸不宜小于600。平屋顶的排水（一）(2)有组织排水是指屋面雨水通过排水系统，有组织地排至室外地面或地下管沟的一种排水方式。平屋顶的排水（一）
(2)　有组织排水
外排水是建筑中优先考虑选用的一种排水方式，一般有檐沟外排水、女儿墙外排水、女儿墙檐沟外排水等多种形式，檐沟的纵向排水坡度一般为0.5%～1%；
内排水是在大面积多跨屋面、高层建筑以及有特殊需要时常采用的一种排水方式，这种方式会使雨水经雨水口流入室内雨水管，再由地下管道将雨水排至室外排水系统。
平屋顶的排水（一）
有组织内排水平屋顶的排水（一）
女儿墙外排水
平屋顶的排水（一）
挑檐外排水
平屋顶的排水（一）
平屋顶的排水（一）虹吸式排水概念：在设计降雨强度下，雨水斗不掺入空气，降雨过程中利用雨水斗与出户管之间的高差所形成的压差，经屋面内排水系统，从户外排除管排出。在这一过程中，排水管道中是全充满的满管压力流状态，屋面雨水的排放过程是一个在虹吸作用的结果。因此，把这样的系统称为虹吸式屋面雨水排放系统。平屋顶的排水（一）
虹吸式排水
原理：虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为满流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。
平屋顶的排水（一）
虹吸式排水平屋顶的排水（一）虹吸式排水平屋顶的排水（一）虹吸式排水平屋顶的排水（一）虹吸式排水屋面雨水排水系统组成：1、虹吸式雨水斗：用于虹吸式屋面雨水排水系统的雨水斗，它 具有气水分离、防涡流等功能。2、连接管：虹吸式雨水斗至悬吊管间的连接短管。3、悬吊管：悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。4、溢流口：当降雨量超过系统设计排水能力时用来溢水的孔口或装置。5、固定件：用于固定水平管和立管的装置。6、过渡段：过渡段设置在系统的排出管上是水流流态由虹吸满管压力流向重力过渡的管段为虹吸式屋面雨水排水系统水力计算的终点。平屋顶的排水（一）平屋顶的排水（一）虹吸式排水虹吸管平屋顶的排水（一）虹吸式排水平屋顶的排水（一）平屋顶的排水（一）平屋顶的排水（二）
屋面排水设计
屋面排水的设计原则是排水通畅、简捷，雨水口负荷均匀。
设计
步骤
(1) 确定屋面坡度的形成方法和坡度大小；
(2) 选择排水方式，划分排水区域；
(3) 确定天沟的断面形式及尺寸；
(4) 确定落水管所用材料和大小及间距，绘制屋顶排水平面图及节点详图。
排水区
排水坡排水沟
落水管
地 面
排水设计要求单坡排水的屋面宽度不宜超过12m。矩形天沟净宽不宜小200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200m2的屋面雨水。平屋顶的排水（二）平屋顶的排水（二）2、坡度的表示方法屋顶平面图示例分 水 线三角形天沟平屋顶的排水（二）檐口大样图示例平屋顶的排水（二）
