第九章 屋顶
细部构造
9.2 平屋顶构造
柔性防水屋面细部构造

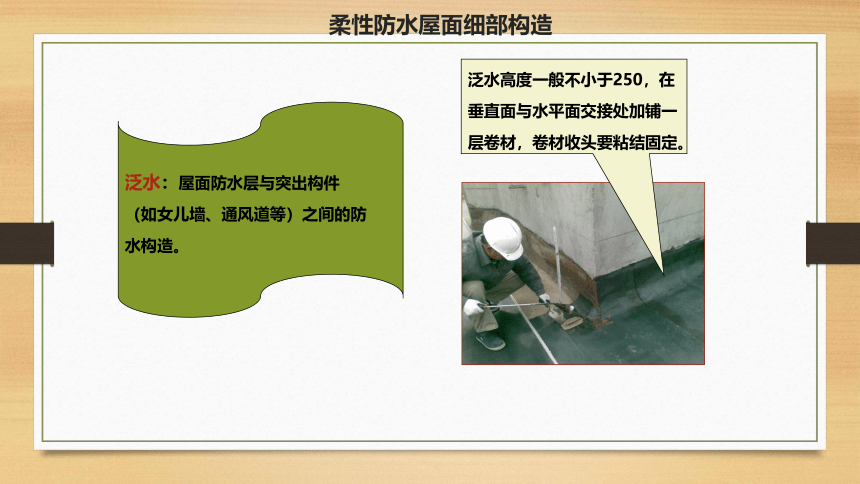

泛水：屋面防水层与突出构件
（如女儿墙、通风道等）之间的防
水构造。
泛水高度一般不小于250，在
垂直面与水平面交接处加铺一
层卷材，卷材收头要粘结固定。
柔性防水屋面细部构造

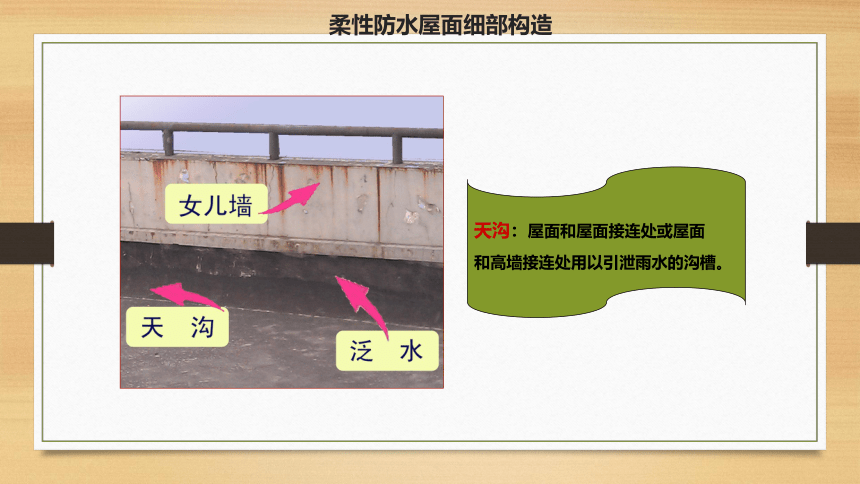

天沟：屋面和屋面接连处或屋面
和高墙接连处用以引泄雨水的沟槽。
柔性防水屋面细部构造

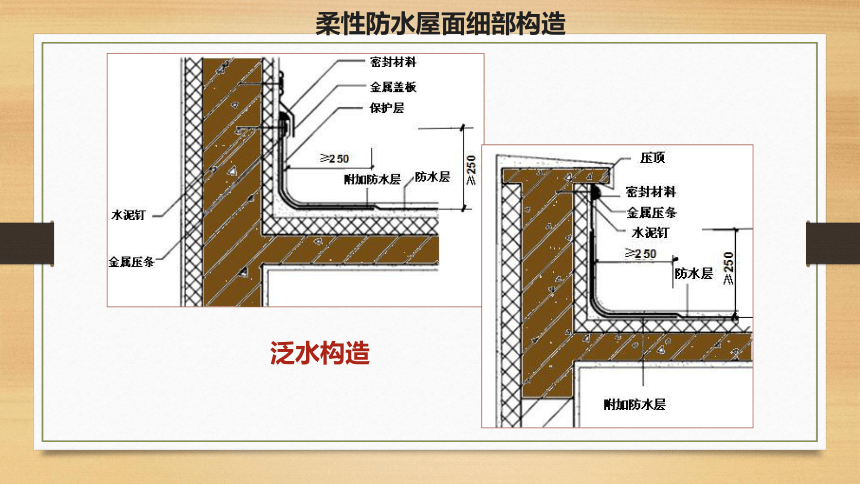

泛水构造
柔性防水屋面细部构造
2、檐口构造
檐口是屋面防水层的收头处，其构造出来方法与檐口的形式有关。有无组织排水檐口、女儿墙檐口、斜板挑檐檐口。构造要点一是收头处理，二是滴水线处理。
挑檐檐口构造
柔性防水屋面细部构造
柔性防水屋面细部构造

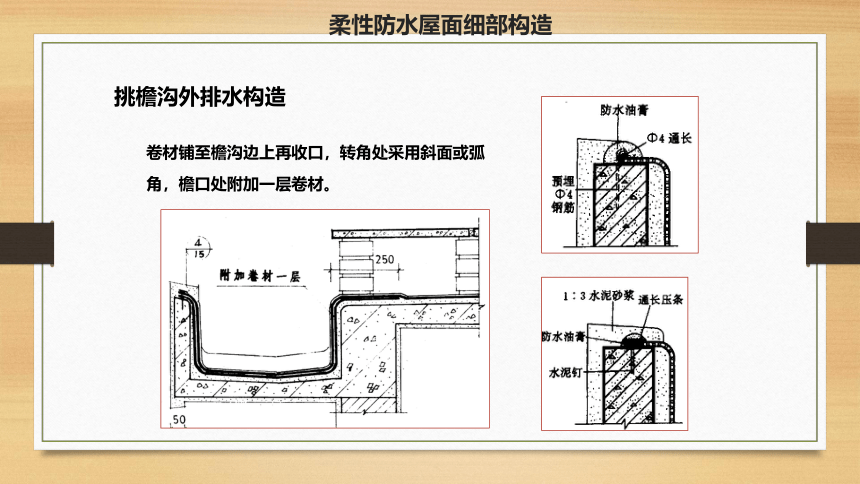

卷材铺至檐沟边上再收口，转角处采用斜面或弧角，檐口处附加一层卷材。
挑檐沟外排水构造

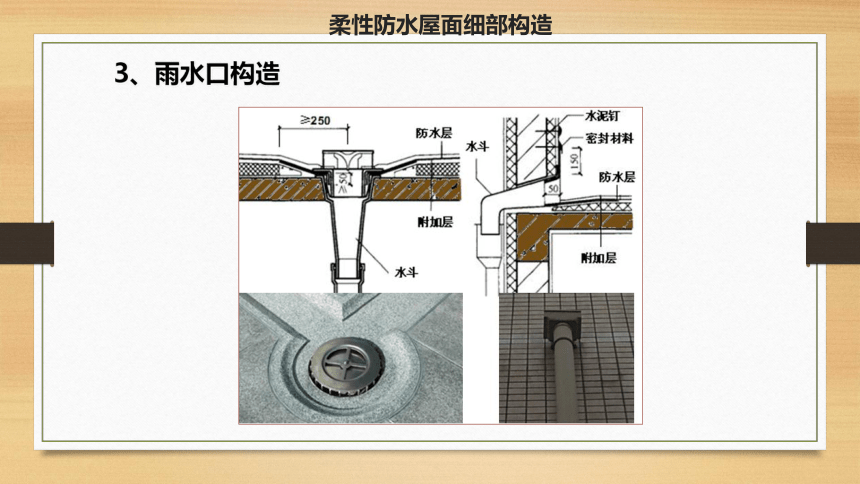

3、雨水口构造
柔性防水屋面细部构造
4、屋面检修孔构造
不上人屋面应设上人孔检修屋面。为防止雨水流入，通常做得高出屋面，然后加上盖板。
柔性防水屋面细部构造
上人屋面通往屋面的楼梯间需设屋顶出入口。
5、上人屋面出入口构造
柔性防水屋面细部构造

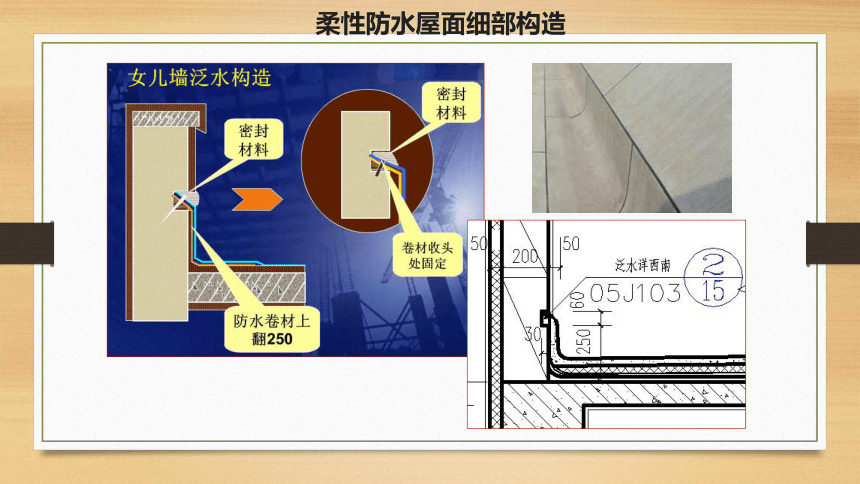

6、屋顶女儿墙
1）、女儿墙可以用混凝土、陶粒混凝土、加气陶粒混凝土砌块砌筑。
2）、砌块女儿墙厚度不宜小于200，顶部应作≥60厚钢筋混凝土压顶。
柔性防水屋面细部构造
6、屋顶女儿墙
3）、抗震烈度为6、7、8度地区无锚固女儿墙不应超过500；超过时，应加设构造柱和钢筋混凝土压顶。构造柱间距不应大于3900。
女儿墙与框架梁柱相接处，应增设钢丝网抹灰等措施，防止表面开裂。
柔性防水屋面细部构造
6、屋顶女儿墙
4）、上人屋面女儿墙高度可从可踩面算起低层、多层建筑不应小于1050；高层建筑应为1100~1200。
柔性防水屋面细部构造
柔性防水屋面细部构造
柔性防水屋面细部构造
柔性防水屋面细部构造
7、屋面变形缝
屋面变形缝构造中，对于防水要求尤为重要，同时也需兼顾美观的要求。屋面变形缝的盖缝处理也采用金属板盖缝装置。
柔性防水屋面细部构造
高低跨屋面变形缝构造示意
涂膜防水屋面
在屋面基层上涂刷防水涂料，经固化后形成一层有一定厚度和弹性的整体涂膜，从而达到防水目的的一种防水屋面形式。材料有：聚氨酯涂膜，聚脲喷涂膜，JS涂膜等。
平屋顶涂膜防水
优点：防水、抗渗、黏结力强、耐腐蚀、耐老化、延伸率大、弹性好、不延燃、无毒、施工方便。
涂膜防水等级、做法和厚度要求：
平屋顶涂膜防水
按形态分
按化学组成分
涂膜防水材料
平屋顶涂膜防水
平屋顶涂膜防水
平屋顶涂膜防水
平屋顶涂膜防水
氯丁胶乳沥青防水涂料屋面
平屋顶涂膜防水
涂膜防水屋面的细部构造
平屋顶涂膜防水
涂膜防水屋面的细部构造
平屋顶涂膜防水
