(共24张PPT)
坡屋顶基本构造9.3坡屋顶构造坡屋顶的基本构造

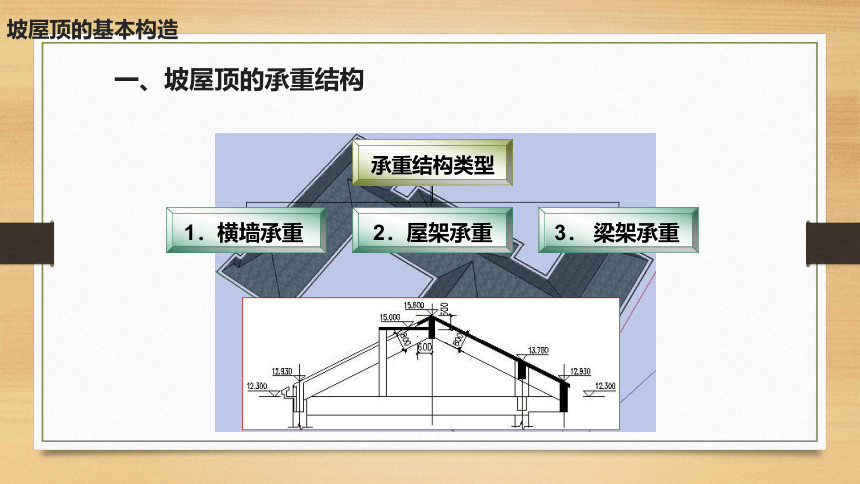

承重结构类型
1．横墙承重
2．屋架承重
3． 梁架承重
一、坡屋顶的承重结构

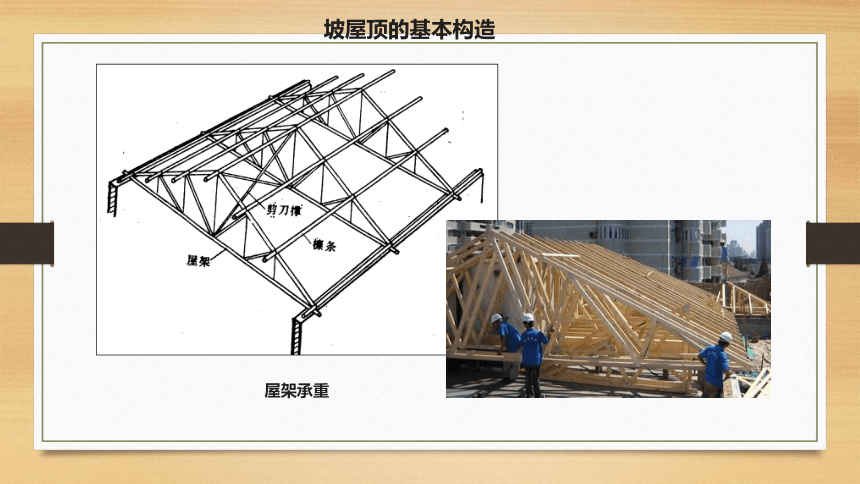

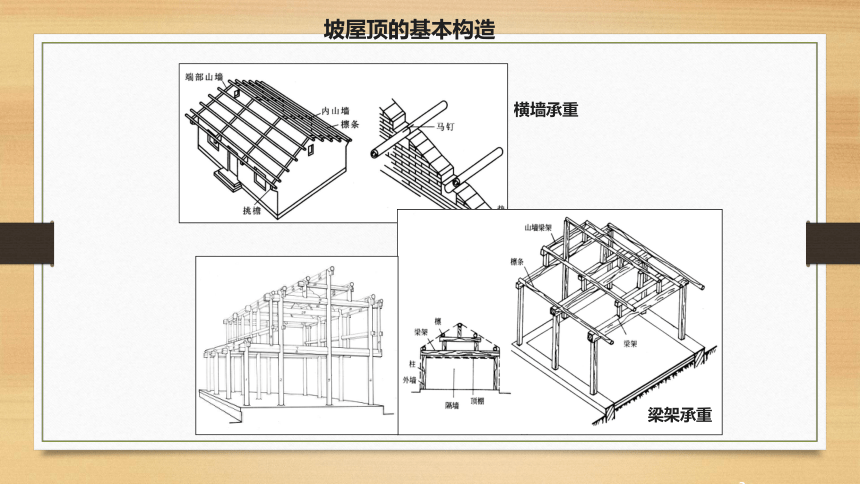

横墙承重梁架承重坡屋顶的基本构造屋架承重
坡屋顶的基本构造

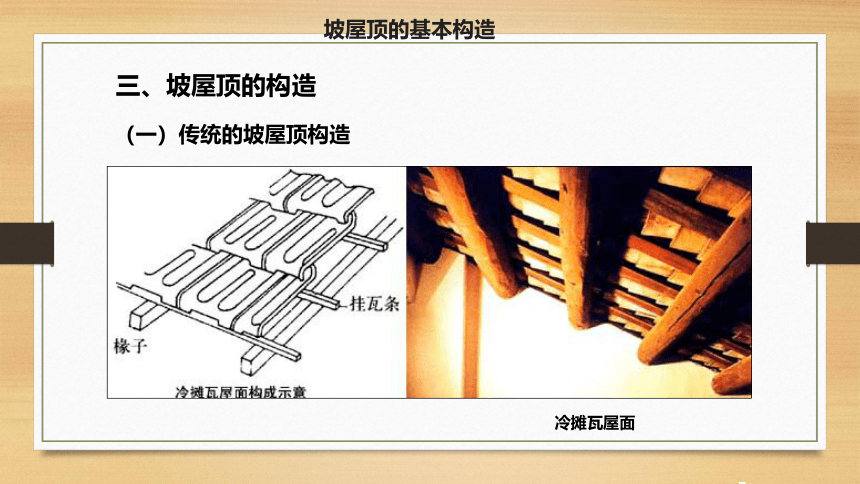

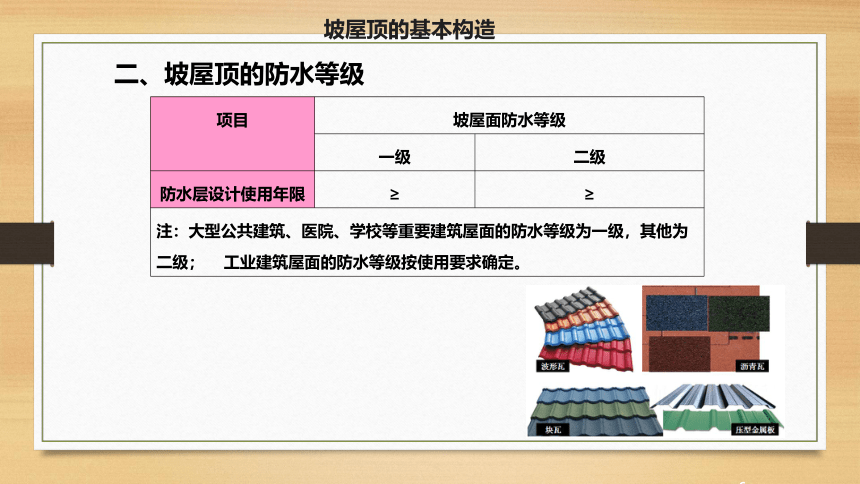

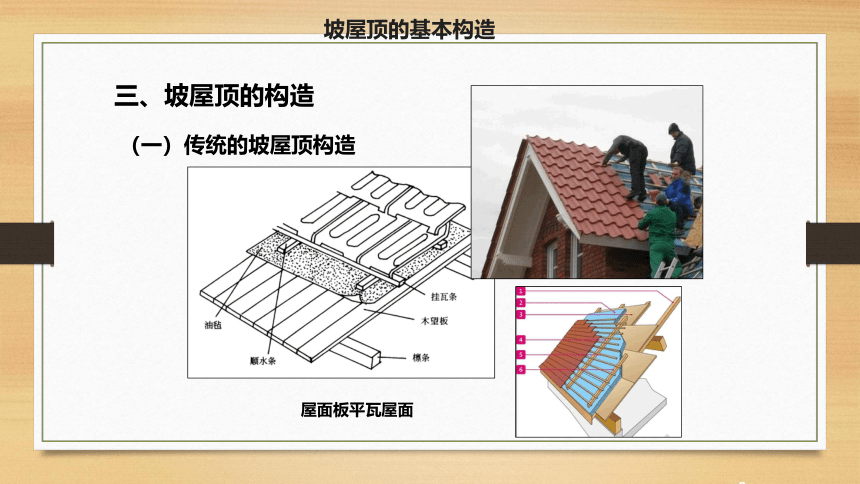

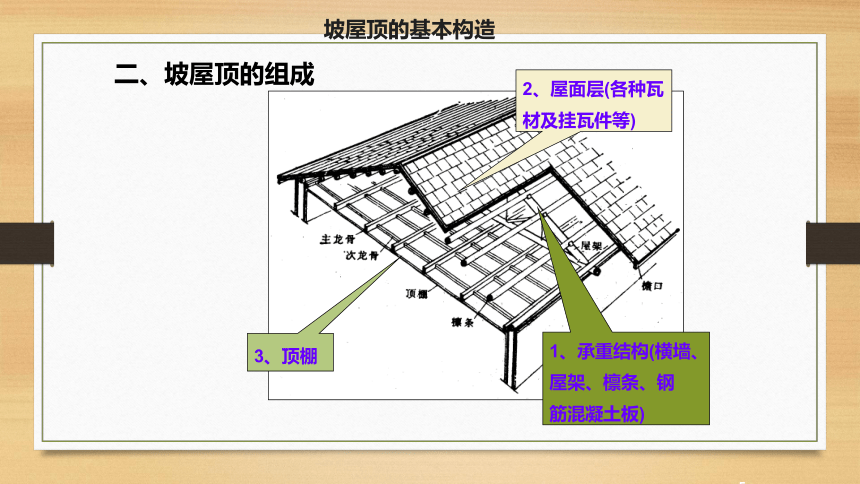

二、坡屋顶的组成2、屋面层(各种瓦材及挂瓦件等)1、承重结构(横墙、屋架、檩条、钢筋混凝土板)3、顶棚坡屋顶的基本构造二、坡屋顶的防水等级坡屋顶的基本构造项目坡屋面防水等级一级二级防水层设计使用年限≥≥注：大型公共建筑、医院、学校等重要建筑屋面的防水等级为一级，其他为二级； 工业建筑屋面的防水等级按使用要求确定。（一）传统的坡屋顶构造三、坡屋顶的构造冷摊瓦屋面坡屋顶的基本构造（一）传统的坡屋顶构造三、坡屋顶的构造屋面板平瓦屋面坡屋顶的基本构造（二）钢筋混凝土坡屋顶坡屋顶的基本构造四坡钢筋混凝土屋面的结构体系工程常用的坡屋面组成单元大致分为两类：四坡及四坡以下、多坡屋面

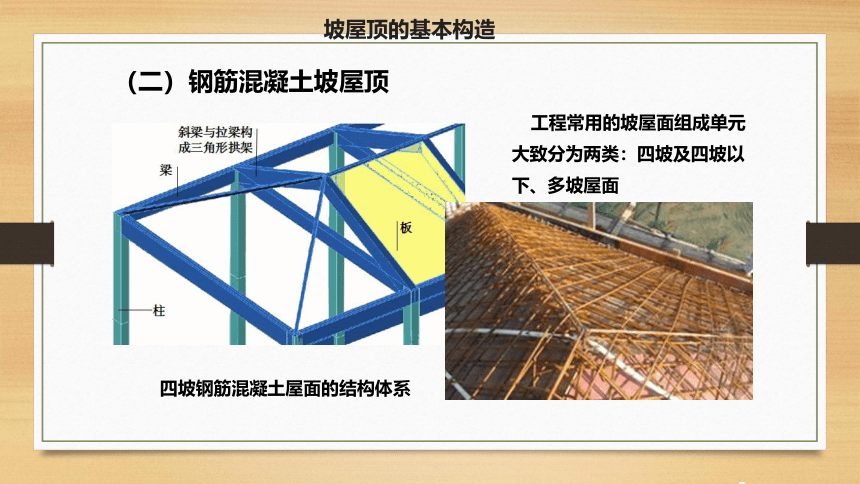

（二）钢筋混凝土坡屋顶
坡屋顶的基本构造
坡屋顶的基本构造坡屋顶的基本构造波形瓦屋面块瓦屋面（三）彩板屋面(彩色压型钢板屋面)由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹心板，具有防寒、保温、体轻、防水、装饰、承力等多种功能，是一种高效的结构材料。坡屋顶的基本构造坡屋顶的基本构造坡屋顶的基本构造（四）装饰彩瓦屋面坡屋顶的基本构造一、平瓦屋面细部构造
（1）檐口构造
A. 纵墙檐口
挑檐或封檐
(a) 砖砌挑檐； (b)椽条外挑； (c)挑檐木置于屋架下；
(d)挑檐木置于承重横墙中； (e)挑檐木下移； (f)女儿墙包檐口
坡屋顶屋面细部构造
B.山墙檐口硬山檐口构造悬山檐口构造坡屋顶屋面细部构造山墙檐口按屋顶形式分为硬山与悬山两种(2)天沟和斜沟构造在等高跨或高低跨相交处，常常出现天沟相互垂直的屋面相交处则形成斜沟。沟应有足够的断面积，上口宽度不宜小于300～500mm，一般用镀锌铁皮铺于木基层上，镀锌铁皮伸入瓦片下面至少150mm。高低跨和包檐天沟若采用镀锌铁皮防水层时，应从天沟内延伸至立墙上形成泛水。坡屋顶屋面细部构造坡屋顶屋面细部构造坡屋顶屋面细部构造
二、钢筋混凝土屋面细部构造
檐口构造
坡屋顶屋面细部构造
坡屋顶屋面细部构造
三、钢结构屋面细部构造
檐口构造
坡屋顶屋面细部构造
