推拉门构造
8.2 门窗构造
推拉门的构造

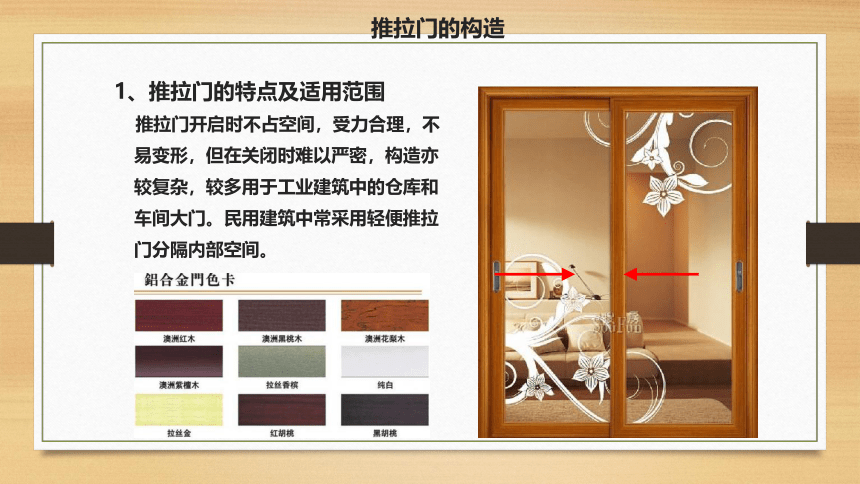

1、推拉门的特点及适用范围
推拉门开启时不占空间，受力合理，不易变形，但在关闭时难以严密，构造亦较复杂，较多用于工业建筑中的仓库和车间大门。民用建筑中常采用轻便推拉门分隔内部空间。

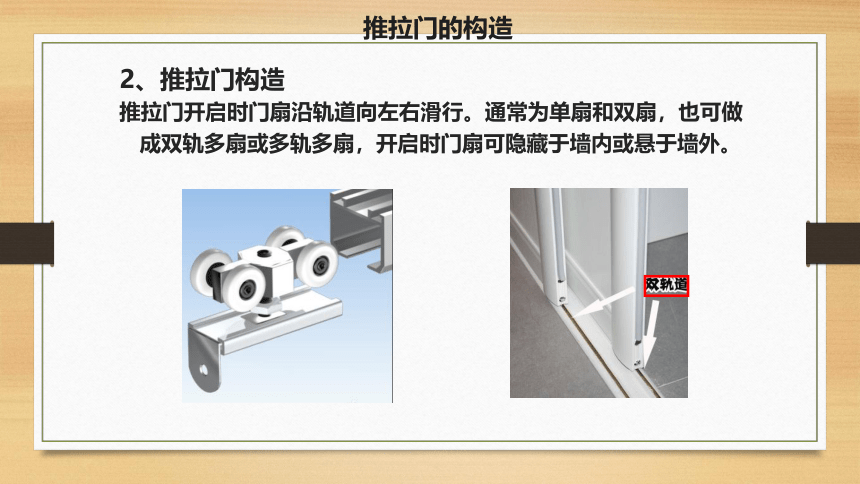

2、推拉门构造

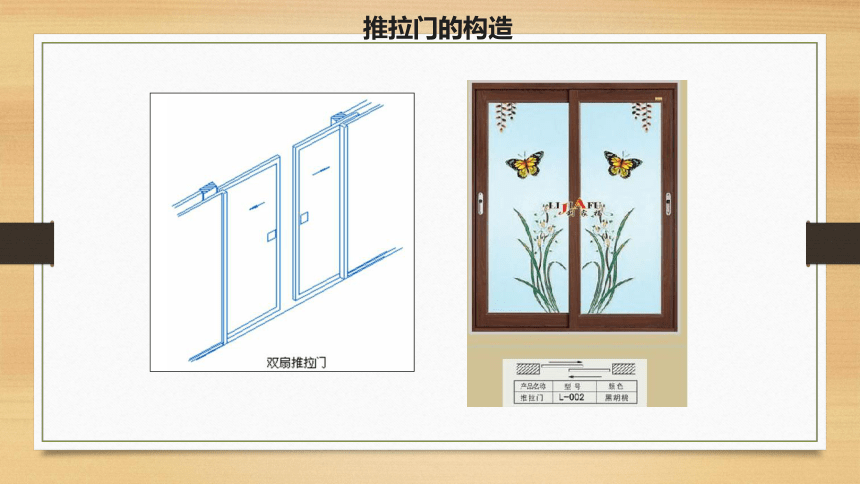

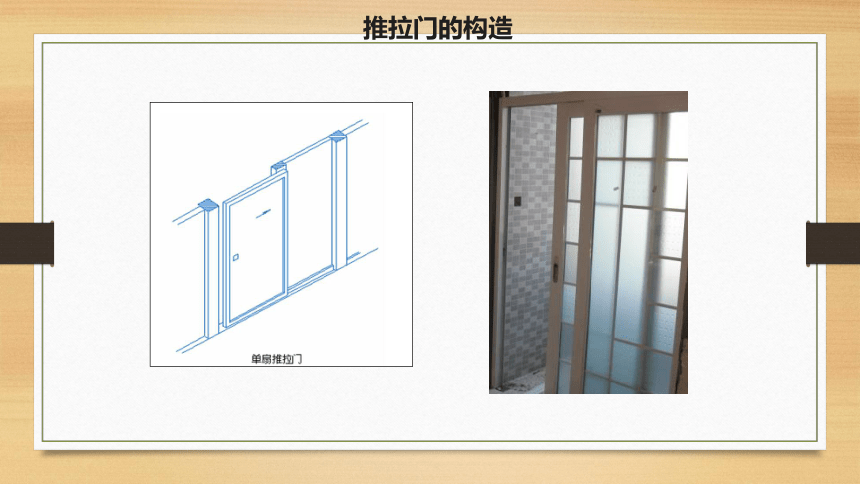

推拉门开启时门扇沿轨道向左右滑行。通常为单扇和双扇，也可做成双轨多扇或多轨多扇，开启时门扇可隐藏于墙内或悬于墙外。
推拉门的构造

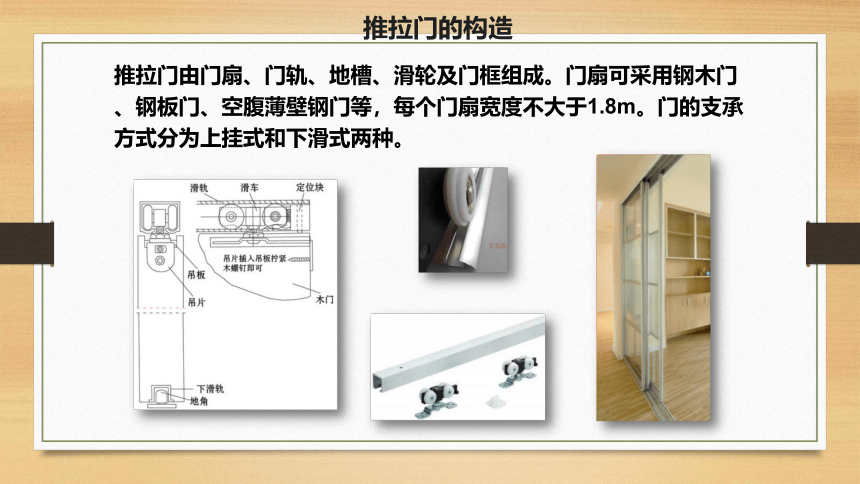

推拉门由门扇、门轨、地槽、滑轮及门框组成。门扇可采用钢木门、钢板门、空腹薄壁钢门等，每个门扇宽度不大于1.8m。门的支承方式分为上挂式和下滑式两种。
推拉门的构造
推拉门的构造

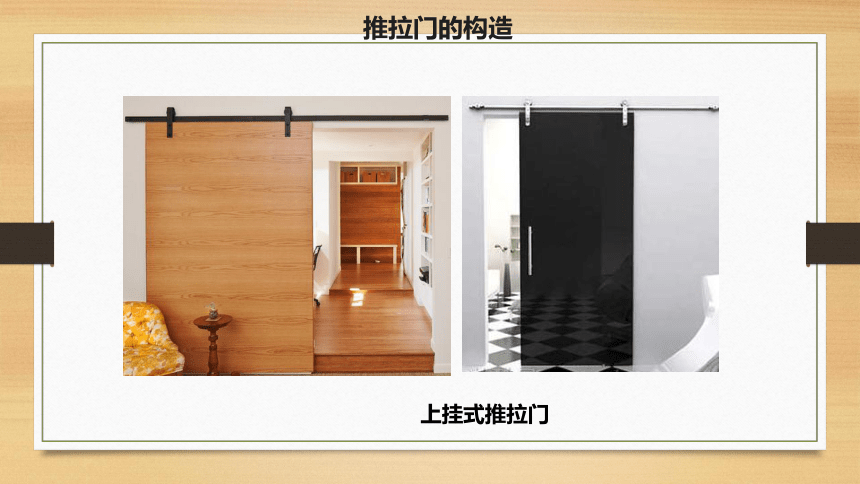

上挂式推拉门
推拉门的构造
推拉门的构造
实木推拉门构造
密封条（成品）
地轨中心线
推拉门的构造
实木推拉门构造
推拉门的构造
推拉门的构造
铝合金推拉门的构造特点
由不同断面型材组合而成。
上框为槽形断面，下框为带导轨
的凸形断面，两侧竖框为另一种
槽形断面，共4种型材组合成窗框
与洞口固定。塑料垫块是闭合时
作窗扇的定位装置。
推拉门的构造
推拉门的构造
推拉门的构造
推拉门的构造
上挂式推拉门
推拉门的构造
