第九章 屋顶
平屋顶的基本构造
9.2 平屋顶构造
平屋顶的基本构造

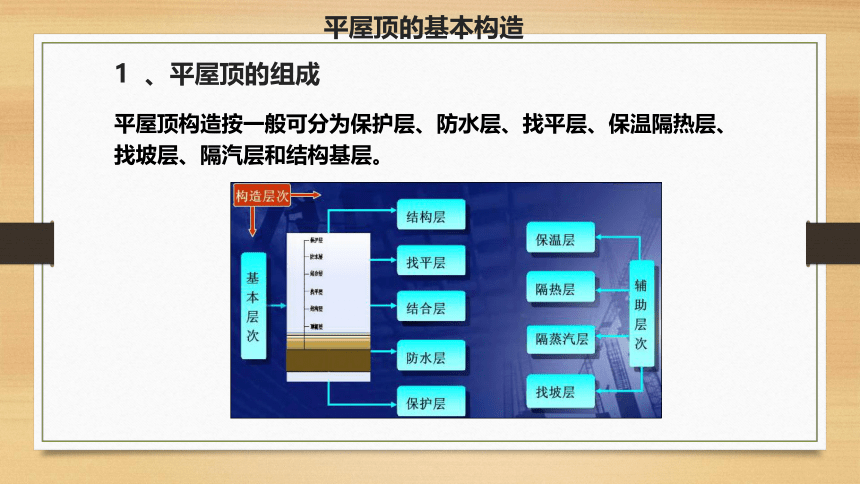

1 、平屋顶的组成
平屋顶构造按一般可分为保护层、防水层、找平层、保温隔热层、找坡层、隔汽层和结构基层。
平屋顶的基本构造

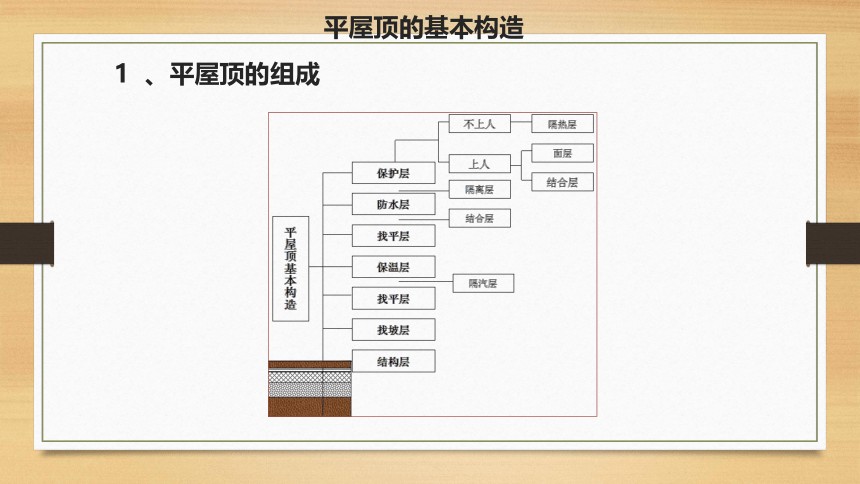

1 、平屋顶的组成

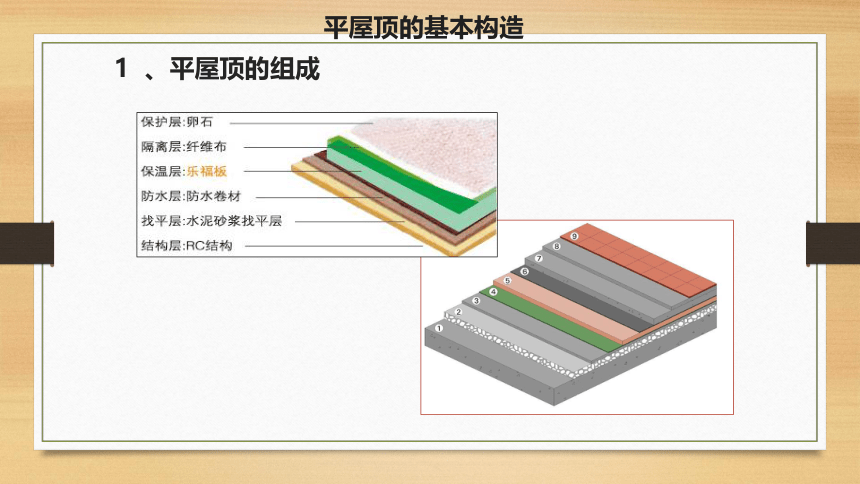

1 、平屋顶的组成
平屋顶的基本构造

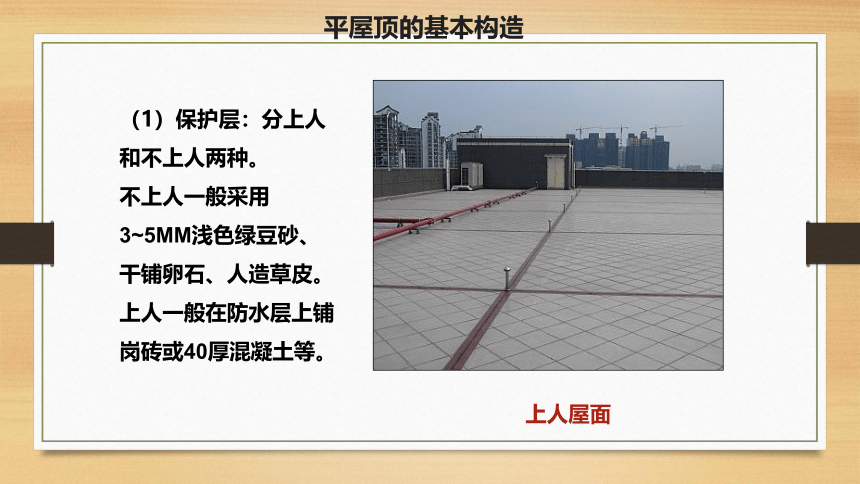

（1）保护层：分上人和不上人两种。
不上人一般采用3~5MM浅色绿豆砂、干铺卵石、人造草皮。
上人一般在防水层上铺岗砖或40厚混凝土等。
　　　　　　上人屋面
平屋顶的基本构造

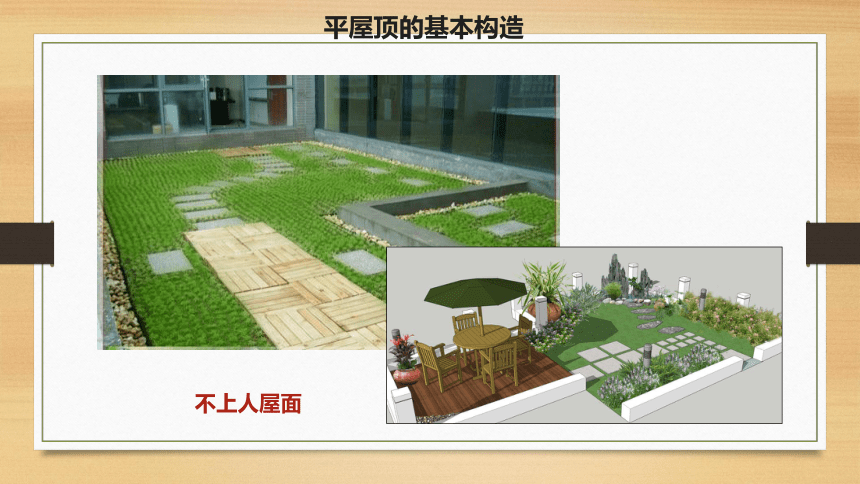

　　　不上人屋面
平屋顶的基本构造
（2）防水层：应按《屋面工程技术规范（GB50345-2012）的要求，并根据项目的重要性和所在地区的降水条件确定屋面防水等级和构造。《屋面工程技术规范》（GB50345-2012）将不同建筑的屋面防水等级分为二级：
平屋顶的基本构造
平屋顶的基本构造
（3）找平层：
找平层厚度和技术要求：
平屋顶的基本构造
保温层上的找平层应[留设分格缝，缝宽宜为5～20mm，纵横间距不宜大于6m。
平屋顶的基本构造
（4）保温隔热层：保温层应按所在地区的节能标准和热工要求确定其厚度和材料。常用的材料有：炉渣、膨胀蛭石、矿棉板、水泥膨胀珍珠岩板、水泥膨胀蛭石、水泥炉渣等等。
平屋顶的基本构造
（4）保温隔热层：
隔热层可采用架空层、设隔热层种植屋面等。架空高150~200。
平屋顶的基本构造
（5）找坡层：宜采用轻质材料，如1：8水泥陶粒、泡沫混凝土等。也可利用现制保温层兼做找坡层。
平屋顶的基本构造
（6）隔汽层：常年湿度很大且经常处于饱和湿度状态的房间。应在其屋面保温层下设置隔汽层。常用材料为：乳化沥青、冷底子油、氯丁胶乳沥青等。
(7)结构层：为钢筋混凝土屋面板。
丙烯膜隔汽层
平屋顶的基本构造
