特殊门窗的构造
8.2 门窗构造
特殊门窗的构造

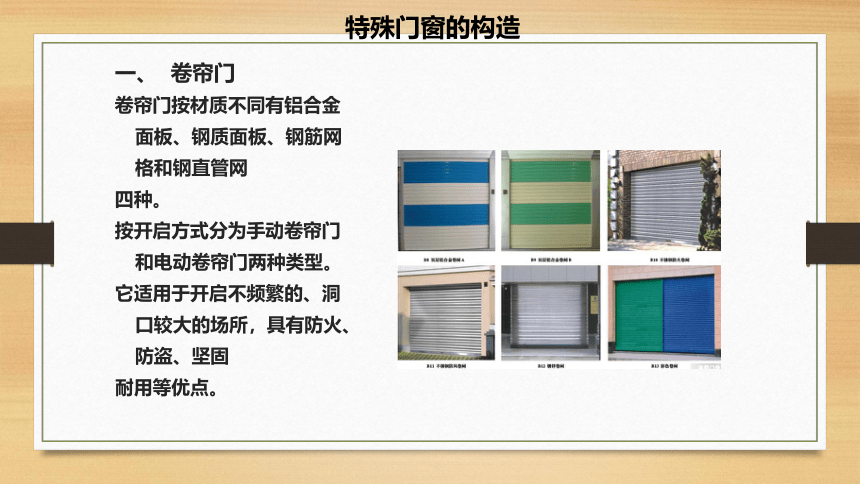

一、 卷帘门
卷帘门按材质不同有铝合金面板、钢质面板、钢筋网格和钢直管网
四种。
按开启方式分为手动卷帘门和电动卷帘门两种类型。
它适用于开启不频繁的、洞口较大的场所，具有防火、防盗、坚固
耐用等优点。
1、手动卷帘门
手动卷帘门构造简单，每平方米造价比电动卷帘门和防火卷帘门低，适用于商业建筑和民用建筑大门、橱窗以及车库等。
特殊门窗的构造

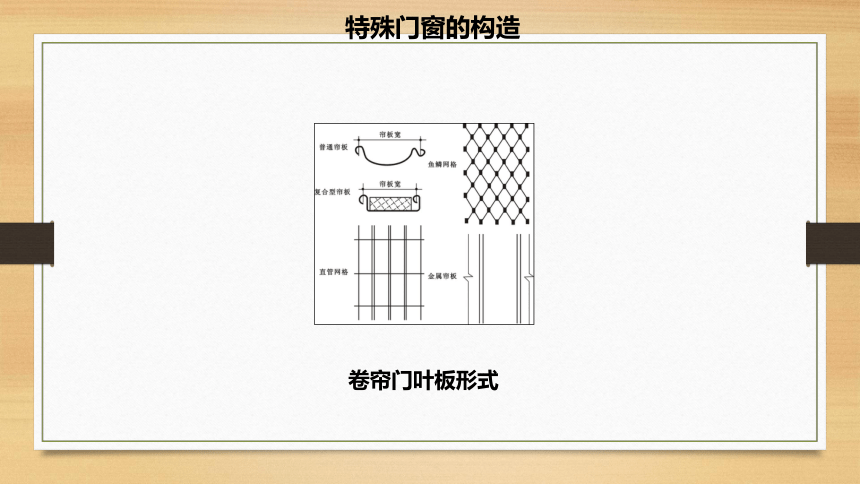

卷帘门叶板形式
特殊门窗的构造
适用洞口（宽×高） 单重 网 格 式 压花帘板 铝 帘 板 钢质帘板
≤5m×3m 9kg/m2 8kg/m2 6kg/m2 15kg/m2

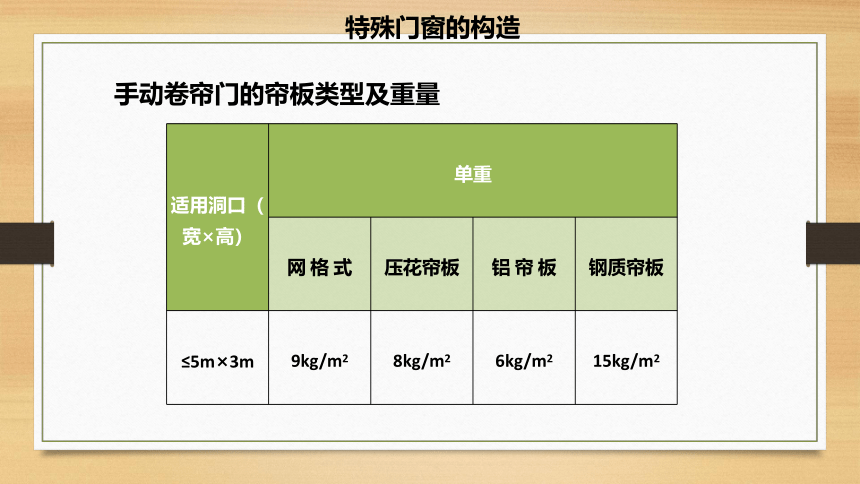

手动卷帘门的帘板类型及重量
特殊门窗的构造

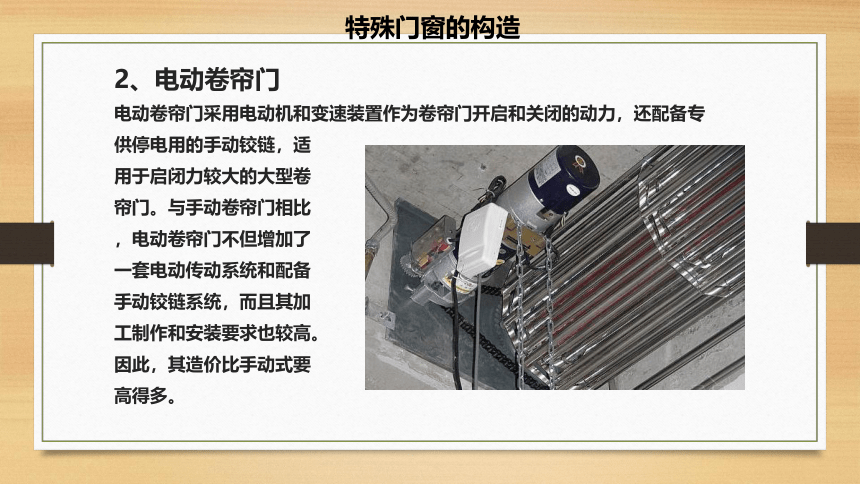

2、电动卷帘门
电动卷帘门采用电动机和变速装置作为卷帘门开启和关闭的动力，还配备专
供停电用的手动铰链，适
用于启闭力较大的大型卷
帘门。与手动卷帘门相比
，电动卷帘门不但增加了
一套电动传动系统和配备
手动铰链系统，而且其加
工制作和安装要求也较高。
因此，其造价比手动式要
高得多。
特殊门窗的构造

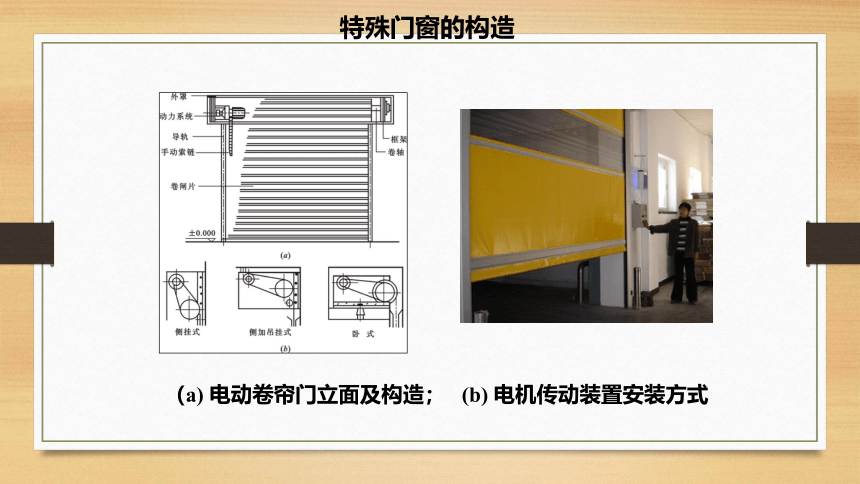

（a) 电动卷帘门立面及构造； (b) 电机传动装置安装方式
特殊门窗的构造

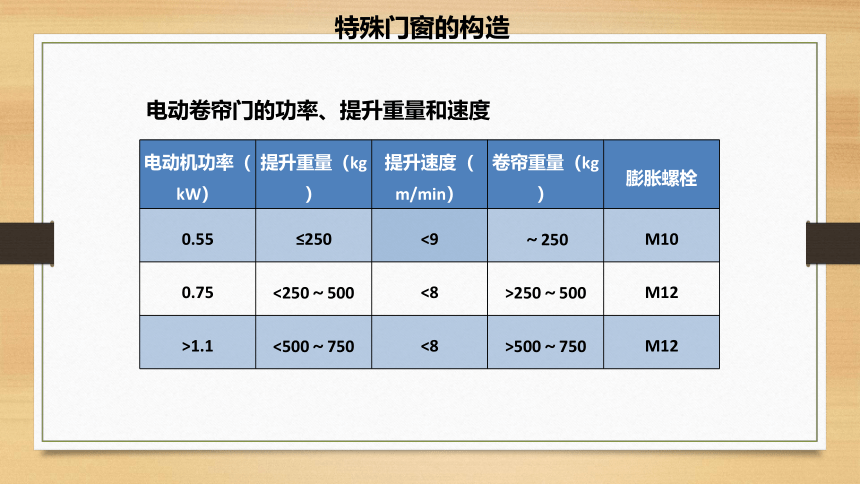

电动卷帘门的功率、提升重量和速度
电动机功率（kW） 提升重量（kg） 提升速度（m/min） 卷帘重量（kg） 膨胀螺栓
0.55 ≤250 <9 ～250 M10
0.75 <250～500 <8 >250～500 M12
>1.1 <500～750 <8 >500～750 M12
特殊门窗的构造

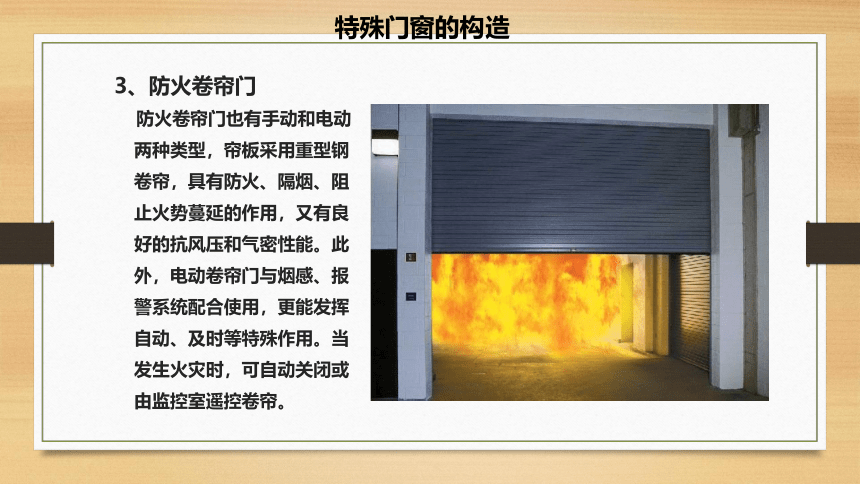

3、防火卷帘门
防火卷帘门也有手动和电动两种类型，帘板采用重型钢卷帘，具有防火、隔烟、阻止火势蔓延的作用，又有良好的抗风压和气密性能。此外，电动卷帘门与烟感、报警系统配合使用，更能发挥自动、及时等特殊作用。当发生火灾时，可自动关闭或由监控室遥控卷帘。
特殊门窗的构造
特殊门窗的构造
特殊门窗的构造
二、转门
转门主要用在宾馆、酒店、银行等中高级建筑装饰工程中。转门由外框、圆顶、固定扇和活动扇（三扇或四扇）四部分组成。
通常在转门的两旁另设平开门或弹簧门，以作为不需要空气调节的季节或大量人流疏散之用。
普通转门为手动旋转结构，旋转方向通常为逆时针，门扇的惯性转速可通过阻尼调节装置按需要进行调整。
旋转自动门属高级豪华门，又称圆弧自动门，采用红外传感装置和电脑控制系统，传动机构为弧线旋转往复运动，旋转自动门有铝合金和钢质两种。
特殊门窗的构造
　普通转门的平面及立面示意图
特殊门窗的构造
三、全玻璃无框门
又称厚玻璃装饰门。通常采用10mm以上厚度的平板玻璃、钢化玻璃板，按一定规格加工后直接用作门窗的无扇框的玻璃门。具有玻璃整体感强、光亮明快，不遮挡视线、美观通透的优点。多用于建筑物主入口。
特殊门窗的构造
全玻璃无框门按开启方式分，有平开式和推拉式两种。平开门分单扇开启和双扇开启。
全玻璃无框门按开启功能分为手动门和自动门两种。
推拉自动门扇的电动传动系统为悬挂导轨式。
全玻璃无框门的门扇还可做成带上下金属门夹的构造形式。有门夹的形式有利于保护玻璃。
特殊门窗的构造
全玻璃无框门
特殊门窗的构造
全玻璃无框门
特殊门窗的构造
自动门立面
特殊门窗的构造
门窗小五金
门窗小五金
