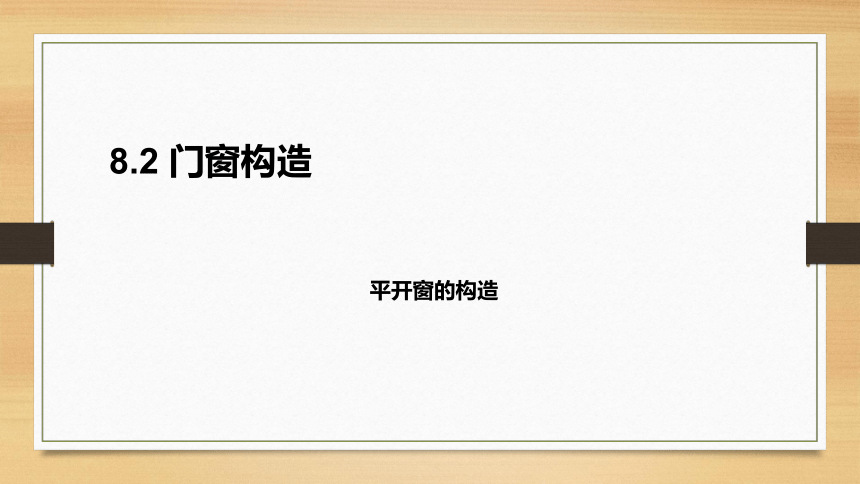

平开窗的构造
8.2 门窗构造

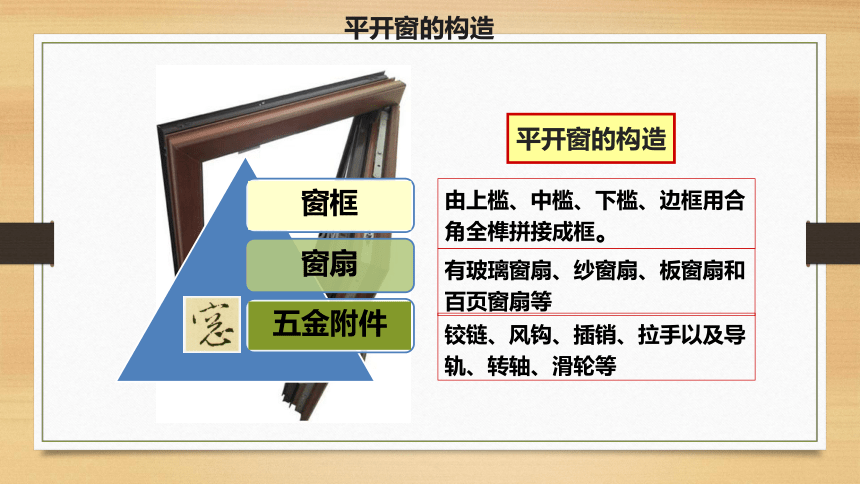

平开窗的构造
窗框
窗扇
五金附件
由上槛、中槛、下槛、边框用合角全榫拼接成框。
有玻璃窗扇、纱窗扇、板窗扇和
百页窗扇等
铰链、风钩、插销、拉手以及导轨、转轴、滑轮等
平开窗的构造
平开窗的构造

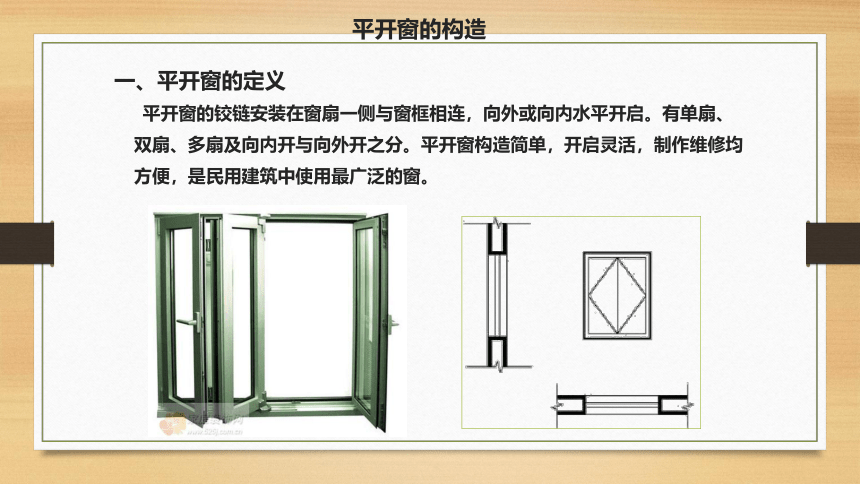

一、平开窗的定义
平开窗的铰链安装在窗扇一侧与窗框相连，向外或向内水平开启。有单扇、双扇、多扇及向内开与向外开之分。平开窗构造简单，开启灵活，制作维修均方便，是民用建筑中使用最广泛的窗。

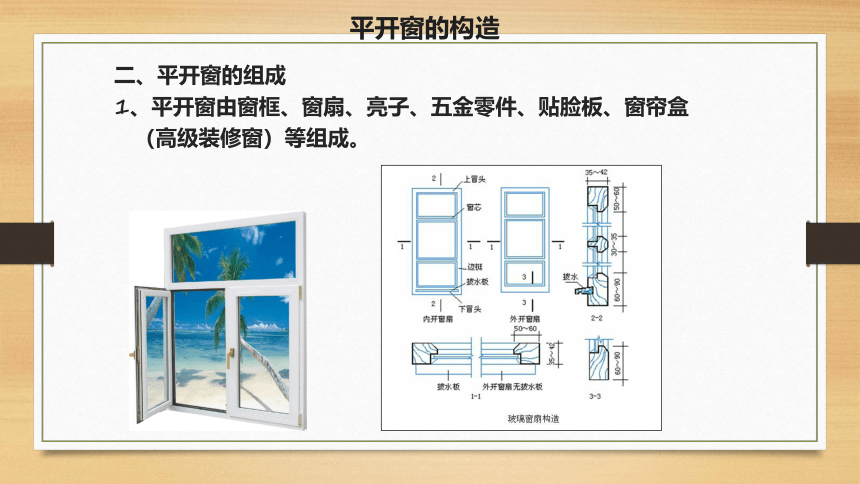

二、平开窗的组成
1、平开窗由窗框、窗扇、亮子、五金零件、贴脸板、窗帘盒（高级装修窗）等组成。
平开窗的构造
平开窗的构造
三、常用平开窗构造

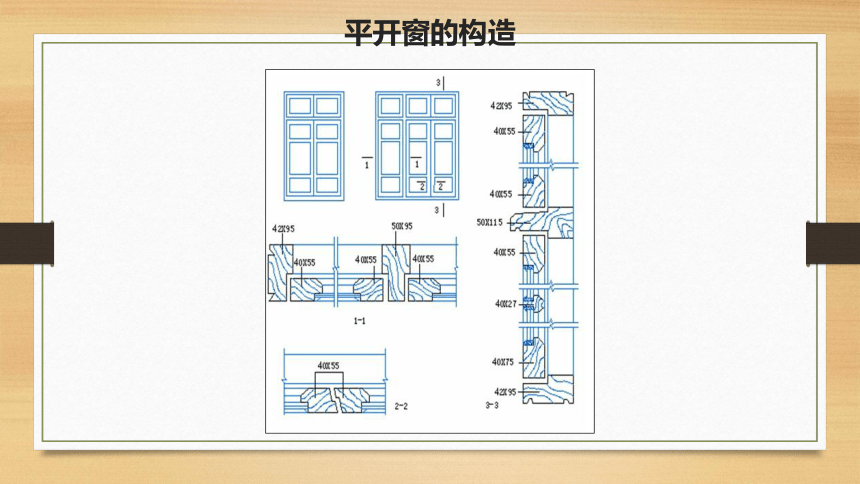

1、外开窗构造
平开窗的构造

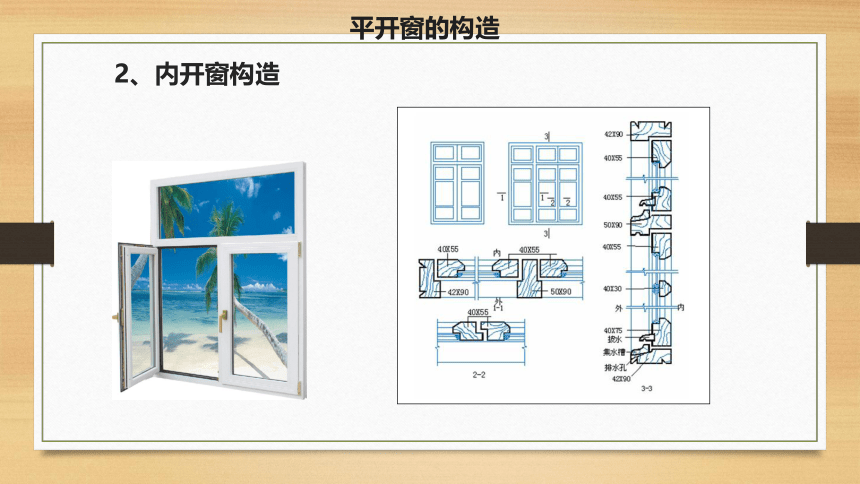

2、内开窗构造
平开窗的构造
四、塑钢窗构造
平开窗的构造
四、塑钢窗构造
平开窗的构造
五、断桥铝合金窗构造
平开窗的构造
推拉窗的构造
8.2 门窗构造
推拉窗的构造
推拉窗主要是指窗扇沿水平方向垂直左右推拉的窗户。
它因为开启灵活，操作方便简单而广泛运用于建筑中。
一、推拉窗分类
推拉窗分垂直推拉窗和水平推拉窗两种。它们不多占使用空间，窗扇受力状态较好，适宜安装较大玻璃，但通风面积受到限制。
推拉窗的构造
推拉窗的构造
垂直推拉窗
水平推拉窗
二、铝合金推拉窗的构造
铝合金推拉窗的构造特点是它们由不同断面型材组合而成。
上框为槽形断面，下框为带导轨的凸形断面，两侧竖框为另一种槽形断面，共4种型材组合成窗框与洞口固定。塑料垫块是闭合时作窗扇的定位装置。
推拉窗的构造
铝合金推拉窗构造
推拉窗的构造
铝合金推拉门多用于内门，其构造见下图
推拉窗的构造
