第七章 楼梯与电梯
电梯和自动扶梯

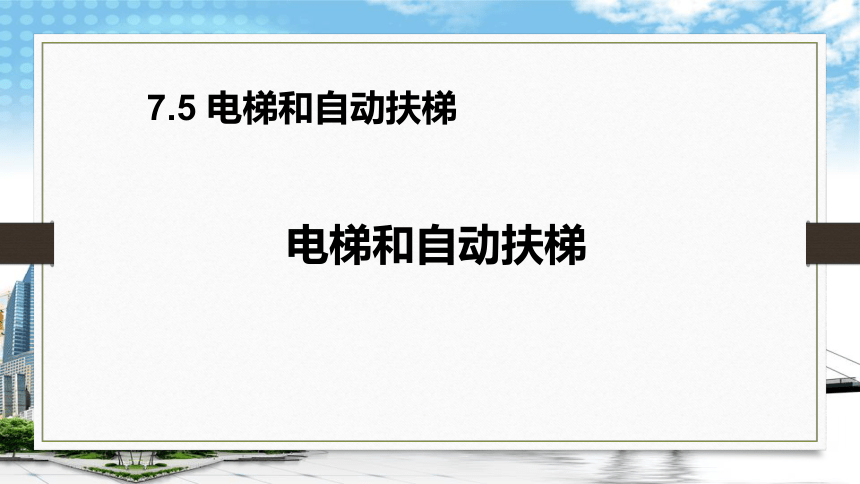

7.5 电梯和自动扶梯

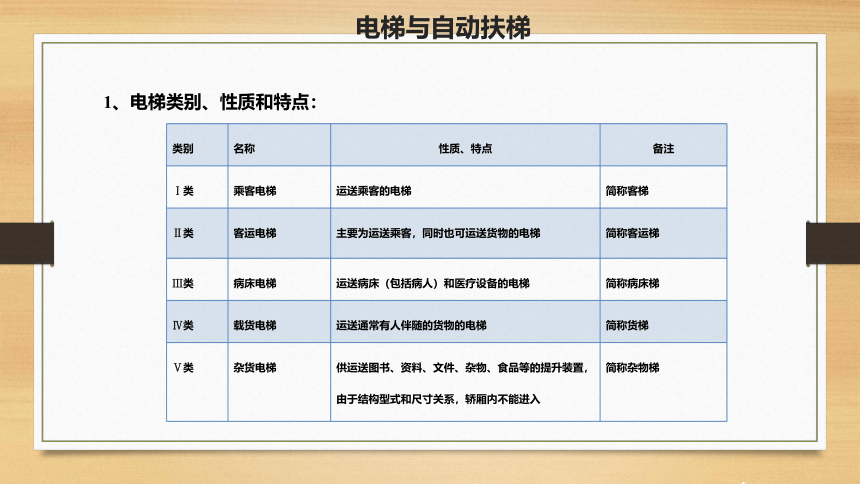

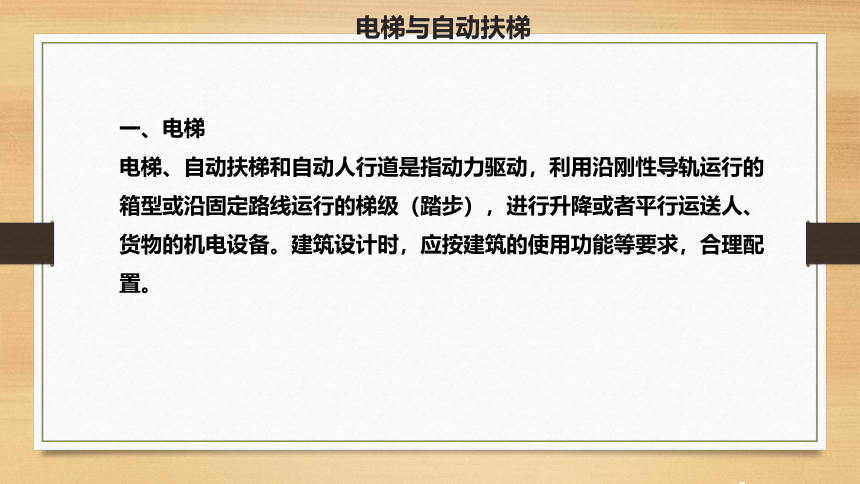

电梯与自动扶梯一、电梯电梯、自动扶梯和自动人行道是指动力驱动，利用沿刚性导轨运行的箱型或沿固定路线运行的梯级（踏步），进行升降或者平行运送人、货物的机电设备。建筑设计时，应按建筑的使用功能等要求，合理配置。电梯与自动扶梯1、电梯类别、性质和特点：类别名称性质、特点备注Ⅰ类乘客电梯运送乘客的电梯简称客梯Ⅱ类客运电梯主要为运送乘客，同时也可运送货物的电梯简称客运梯Ⅲ类病床电梯运送病床（包括病人）和医疗设备的电梯简称病床梯Ⅳ类载货电梯运送通常有人伴随的货物的电梯简称货梯Ⅴ类杂货电梯供运送图书、资料、文件、杂物、食品等的提升装置，由于结构型式和尺寸关系，轿厢内不能进入简称杂物梯2、电梯的设置及根据要求（以下均为最低要求，设计时可根据工程具体情况提高标准）

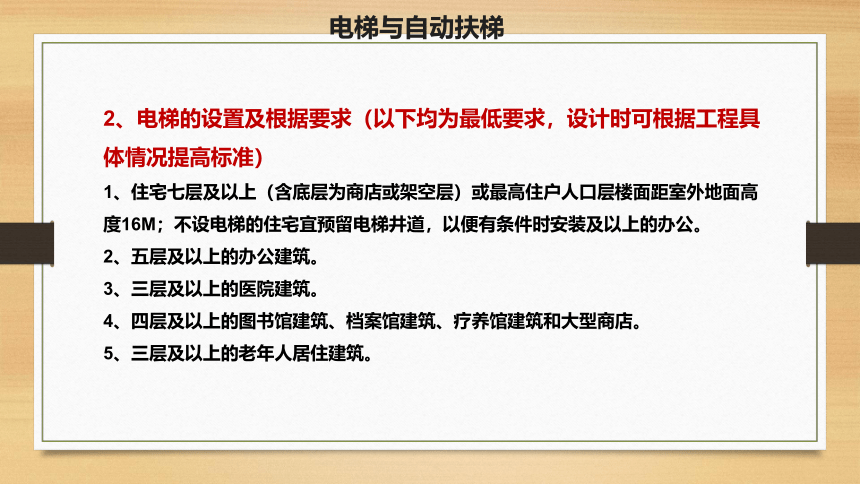

1、住宅七层及以上（含底层为商店或架空层）或最高住户人口层楼面距室外地面高度16M；不设电梯的住宅宜预留电梯井道，以便有条件时安装及以上的办公。
2、五层及以上的办公建筑。
3、三层及以上的医院建筑。
4、四层及以上的图书馆建筑、档案馆建筑、疗养馆建筑和大型商店。
5、三层及以上的老年人居住建筑。
电梯与自动扶梯

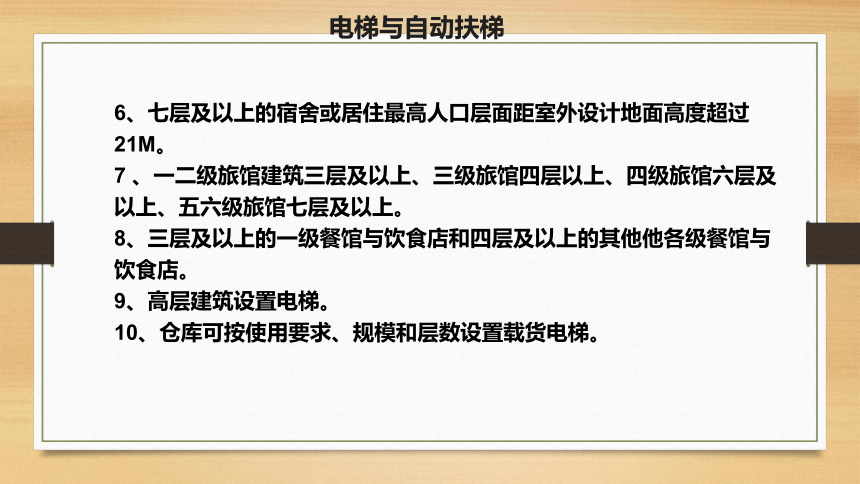

6、七层及以上的宿舍或居住最高人口层面距室外设计地面高度超过21M。
7 、一二级旅馆建筑三层及以上、三级旅馆四层以上、四级旅馆六层及以上、五六级旅馆七层及以上。
8、三层及以上的一级餐馆与饮食店和四层及以上的其他他各级餐馆与饮食店。
9、高层建筑设置电梯。
10、仓库可按使用要求、规模和层数设置载货电梯。
电梯与自动扶梯

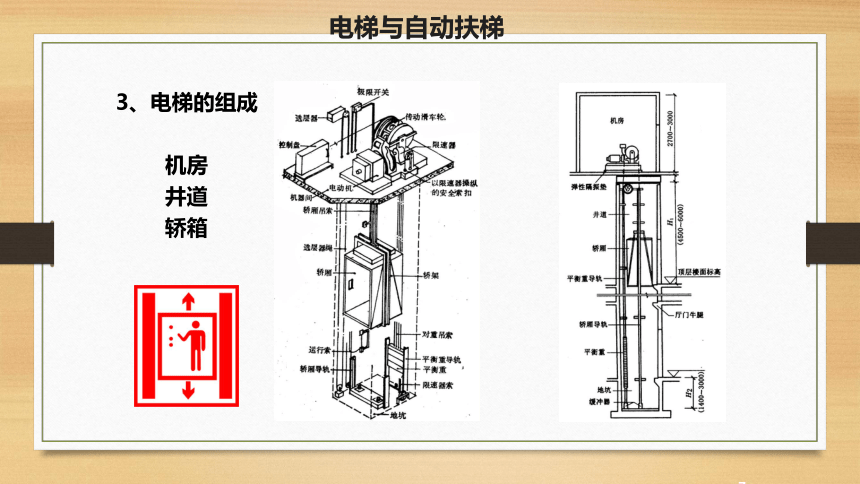

3、电梯的组成机房井道轿箱电梯与自动扶梯电梯与自动扶梯
4、高层建筑电梯
建筑高度超过75m和层数为25层及以上的高层公共建筑乘客电梯宜分层（奇数、偶数层）停靠或宜按低区、中区、高区、分区运行。超高层建筑的乘客电梯应分层、分区停靠。
电梯与自动扶梯
二、自动扶梯
自动扶梯适用于车站、码头、空港、商场等人流量大的建筑层间，是连续运输效率高的载客设备。
电梯与自动扶梯
二、自动扶梯
电梯与自动扶梯
无机房电梯简介无机房电梯是相对于有机房电梯而言的，也就是说，省去了机房，将原机房内的控制屏、曳引机、限速器等移往井道等处，或用其它技术取代。
无机房电梯的特点
就是没有机房，为建筑商降低成本，另外无机房电梯一般采用变频控制技术和永磁同步电机技术，故节能、环保、不占用除井道以外的空间。由于它不占用机房空间、绿色环保、节能等优点而被愈来愈多的人采用。近年来，日本、欧洲有70—80%新安装的电梯为无机房电梯，只有20—30%的电梯为有机房或液压电梯。
电梯与自动扶梯
当前无机房电梯的主要方案：
（1）上置式：即将永磁同步曳引机放置在井道顶部曳引比2：1，绕法较繁杂;
（2）下置式：即将永磁同步曳引机放置在井道底部，曳引比2：1，绕法较繁杂;
（3）轿顶驱动式：将曳引机置于轿顶;
（4）对重驱动式：将曳引机置于对重。
电梯与自动扶梯
电梯与自动扶梯
电梯与自动扶梯
