第七章 楼梯与电梯
台阶
7.4 台阶与坡道
一、台阶的设计要求：
1、公共建筑室内外台阶踏步宽度不宜小于0.30M，踏步高度不宜大于0.15M，并不小于0.10M，踏步应防滑。室内台阶步数不应小于2级，当高度不足2级时，应按坡道设置。室外台阶步宽不宜小于0.35M。
2、人流密集场所高差超过0.70M，侧面临空时，应有防护设施（如设置花台、挡土墙和栏杆等措施）。
建筑物入口处连接室内外不同标高地面之间的交通联系部件。
台阶

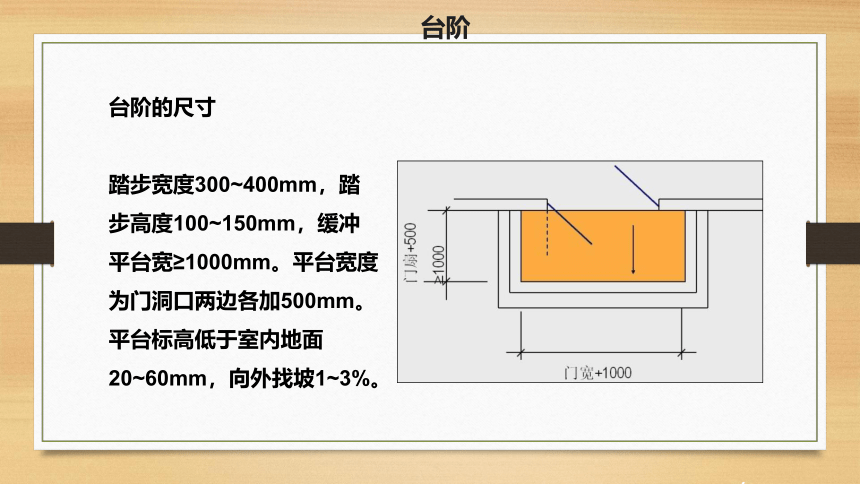

台阶的尺寸踏步宽度300~400mm，踏步高度100~150mm，缓冲平台宽≥1000mm。平台宽度为门洞口两边各加500mm。平台标高低于室内地面20~60mm，向外找坡1~3%。台阶

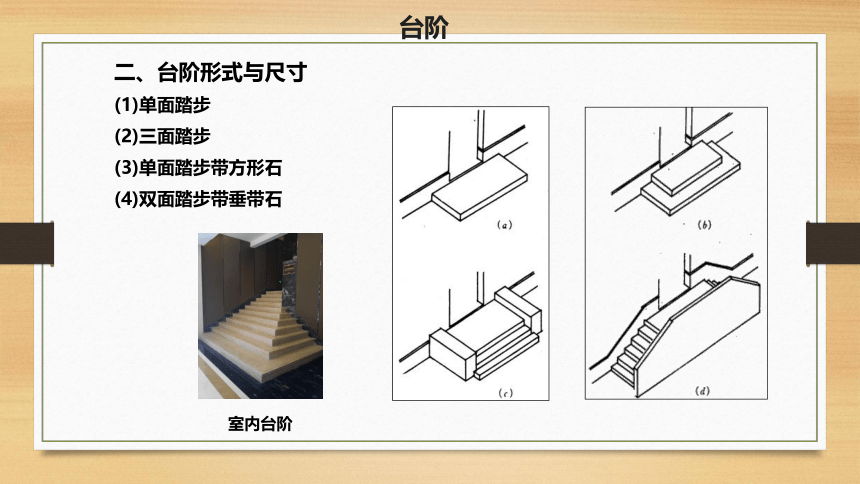

二、台阶形式与尺寸
(1)单面踏步
(2)三面踏步
(3)单面踏步带方形石
(4)双面踏步带垂带石
室内台阶
台阶

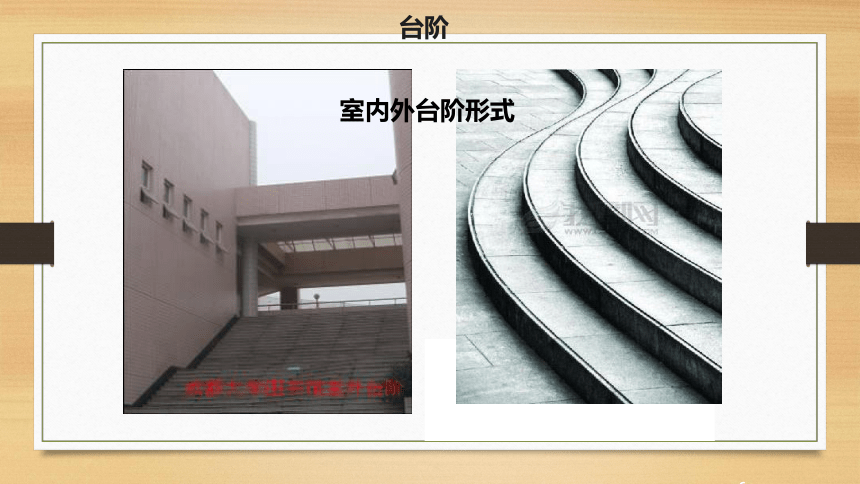

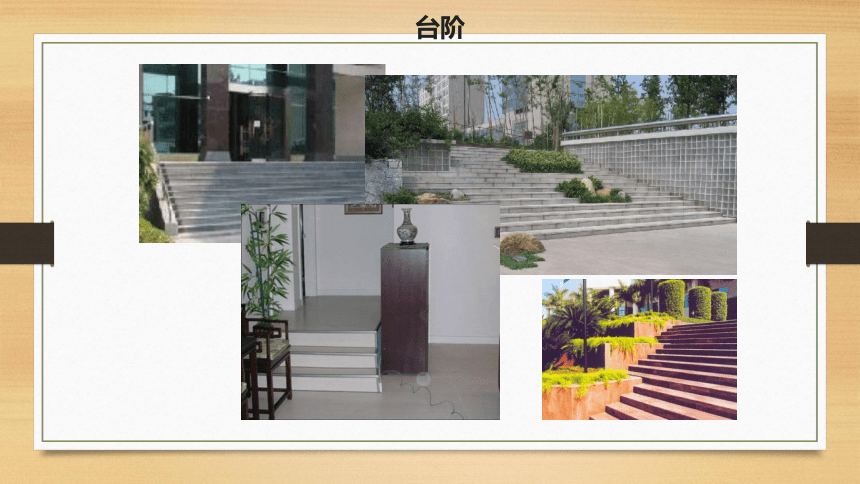

室内外台阶形式台阶台阶
台阶
台阶构造
坡道7.4台阶与坡道坡道是建筑物入口处连接室内外不同标高地面之间的交通联系部件。坡道按照用途的不同，可分为行车坡道和轮椅坡道。行车坡道分为普通行车坡道和回车坡道两种。
一、坡道的设计要求
1.室内坡道坡度不宜大于1：8，室外坡道坡度不宜大于1：10。
2.室内坡道水平投影长度超过15m时，应设休息平台，平台宽度应根据使用功能和设备尺寸所需缓冲空间而定。
3.供轮椅使用的坡道坡度不应大于1：12，困难地段不应大于1：8。
4.供自行车推行使用的坡道，宜辅以供人行走踏步。供人行走的踏步数不应超过18级，每段坡长不宜超过6.8m，踏步段的宽度单向不宜小于0.50m，双向不宜小于1.00m，供自行车推行坡道宽度由设计确定，坡度不宜超过1：4，坡道宽度不宜小于0.40m（推一辆自行车的宽度）。
5.供机动车行驶的坡道应符合《汽车库建筑设计规范》JGJ100的规定。
6.坡道应采取防滑措施。不同位置的坡道、坡度和宽度见下表。
坡道
坡道位置 最大坡度 最小宽度（m）
建筑入口 有台阶的 1：12 ≥1.20m
只设坡道的 1：20 ≥1.20m
室内坡道 1：8 ≥1.00m
室外坡道 1：10 ≥1.50m
自行车推行坡道 1：5（1：4） ≥1.80m
坡道
坡道坡道供残疾人使用的坡道应符合《无障碍设计规范》GB50763-2012的规定。无障碍设计台阶和坡道设计要求示意图。三、坡道的构造坡道三、坡道的构造坡道
