第七章 楼梯与电梯
钢筋混凝土板式楼梯
7.2 钢筋混凝土楼梯构造
钢筋混凝土板式楼梯构造
钢筋混凝土
板式楼梯

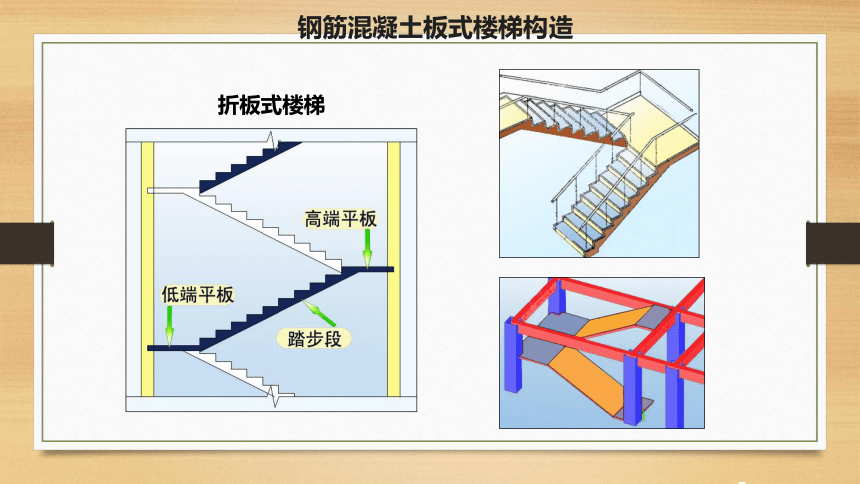

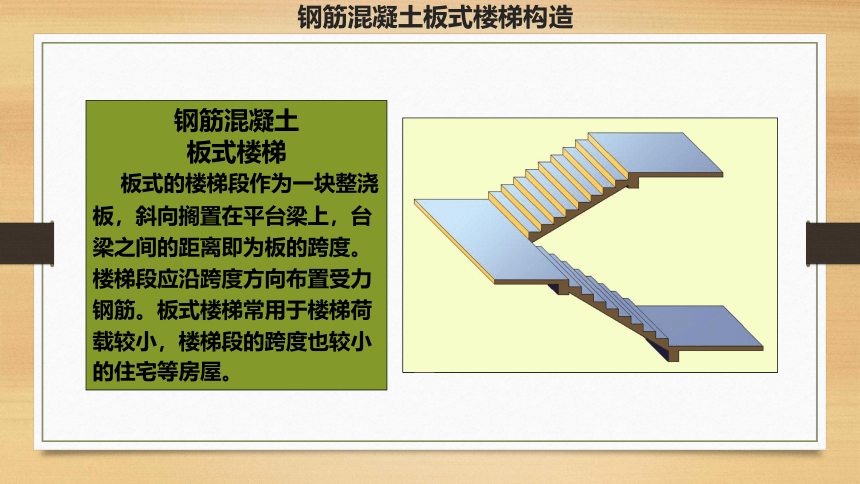

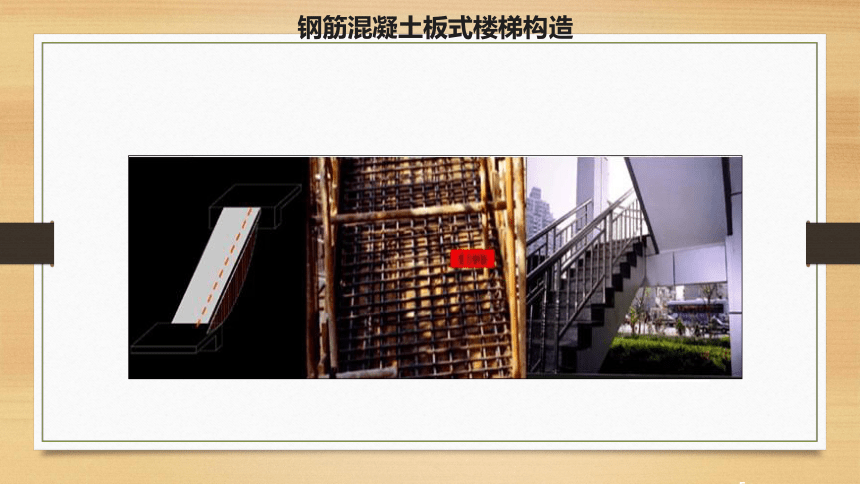

板式的楼梯段作为一块整浇板，斜向搁置在平台梁上，台梁之间的距离即为板的跨度。楼梯段应沿跨度方向布置受力钢筋。板式楼梯常用于楼梯荷载较小，楼梯段的跨度也较小的住宅等房屋。

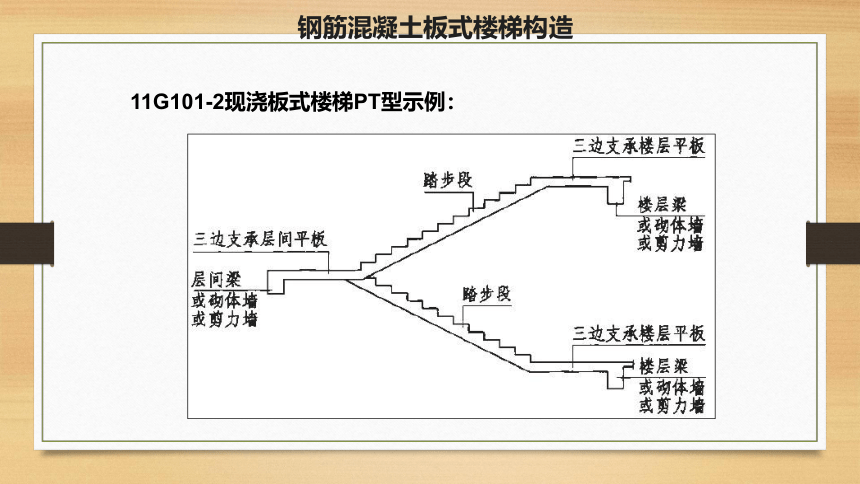

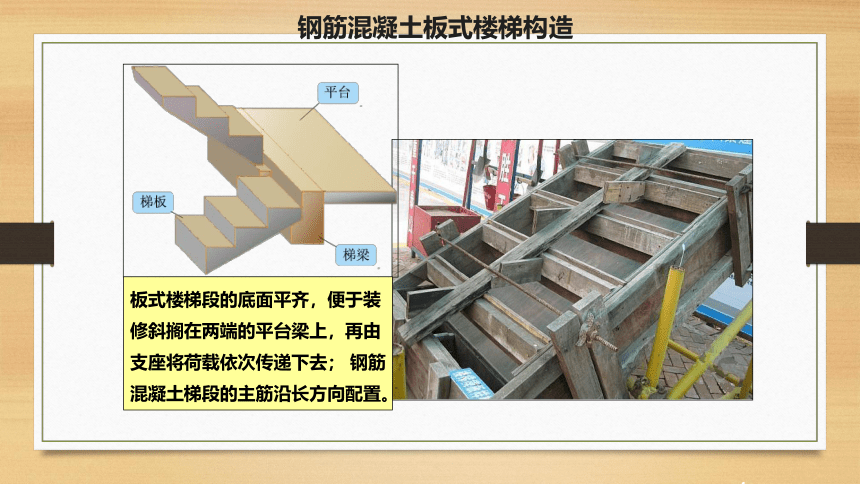

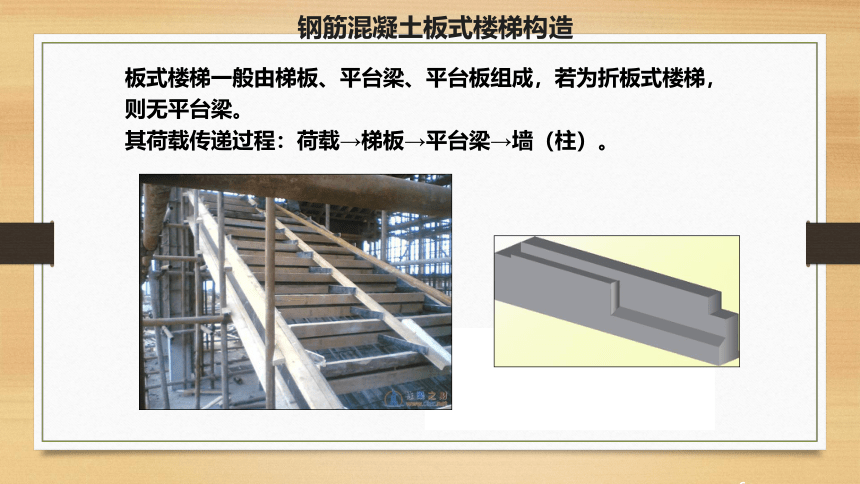

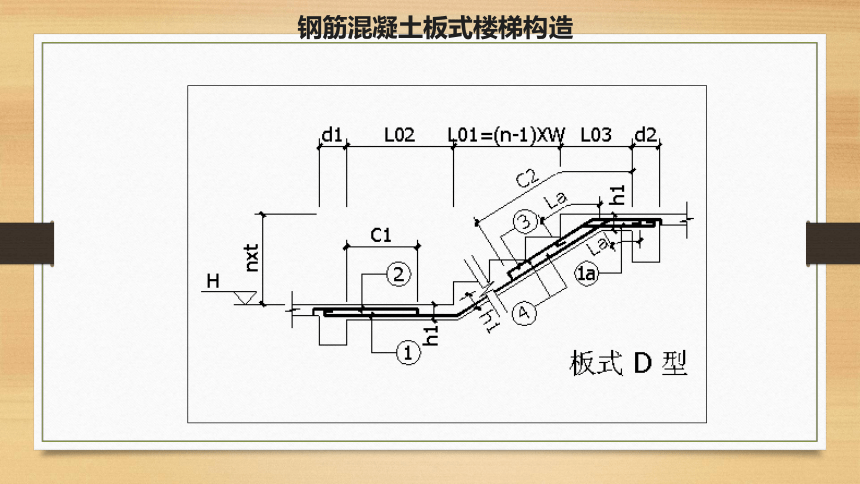

板式楼梯段的底面平齐，便于装修斜搁在两端的平台梁上，再由支座将荷载依次传递下去； 钢筋混凝土梯段的主筋沿长方向配置。钢筋混凝土板式楼梯构造钢筋混凝土板式楼梯构造板式楼梯一般由梯板、平台梁、平台板组成，若为折板式楼梯，则无平台梁。其荷载传递过程：荷载→梯板→平台梁→墙（柱）。钢筋混凝土板式楼梯构造折板式楼梯钢筋混凝土板式楼梯构造11G101-2现浇板式楼梯PT型示例：
钢筋混凝土板式楼梯构造
钢筋混凝土板式楼梯构造
钢筋混凝土梁式楼梯
7.2 钢筋混凝土楼梯构造
梁板式楼梯梁板式楼梯是由踏步板、楼梯斜梁、平台梁和平台板组成。荷载由踏步板传给斜梁，再由斜梁传给平台梁，而后传到墙或柱上。梁板式梯段在结构布置上有双梁布置和单梁布置之分。梯斜梁踏步板平台梁钢筋混凝土梁式楼梯构造梁板式楼梯受力较好，用材比较经济，但模板复杂，适用于各种长度的楼梯。钢筋混凝土梁式楼梯构造（1）暗步 （2）明步
钢筋混凝土梁式楼梯构造
梁式楼梯荷载传递过程：荷载→梯段板→斜梁→平台梁→楼梯间的墙（柱)。钢筋混凝土梁式楼梯构造梁式楼梯受力分析平台梁间由梯段梁支承踏步板；钢筋混凝土踏步板的主筋沿踏面的长方向；钢筋混凝土梯段梁的主筋沿长方向配置。钢筋混凝土梁式楼梯构造单梁悬臂式楼梯
钢筋混凝土梁式楼梯构造
单梁楼梯单梁楼梯其结构特点是楼梯段和平台均无支承，完全靠上下楼梯段和平台组成空间板式结构与上下楼层结构共同受力。造型美观，空间感好，多用于公共建筑和庭院建筑的外部楼梯。钢筋混凝土单梁式楼梯的梯梁受力复杂，不仅受弯，而且受扭。钢筋混凝土梁式楼梯构造单梁挑板式楼梯
钢筋混凝土梁式楼梯构造
钢筋混凝土梁式楼梯构造钢筋混凝土梁式楼梯构造
钢筋混凝土预制楼梯
7.2 钢筋混凝土楼梯构造
预制装配式楼梯特点优点：工业化、节约模板 、缩短工期 。缺点：整体性、抗震性、灵活性 较差。楼梯段和带平台梁的平台板两个构件组成。预制踏步板，斜梁，平台梁和平台板。整个梯段和平台预制成一个构件。小型中型大型其他类型楼梯构造预制装配式楼梯其他类型楼梯构造预制装配式楼梯其他类型楼梯构造预制踏步板，斜梁，平台梁和平台板。梁承式墙承式悬挑式按梯段的支承方式不同其他类型楼梯构造1、小型预制装配式楼梯其他类型楼梯构造2、中型预制装配式楼梯其他类型楼梯构造3、大型预制装配式楼梯其他类型楼梯构造
