第七章 楼梯与电梯
栏杆（板）
7.3 楼梯细部构造

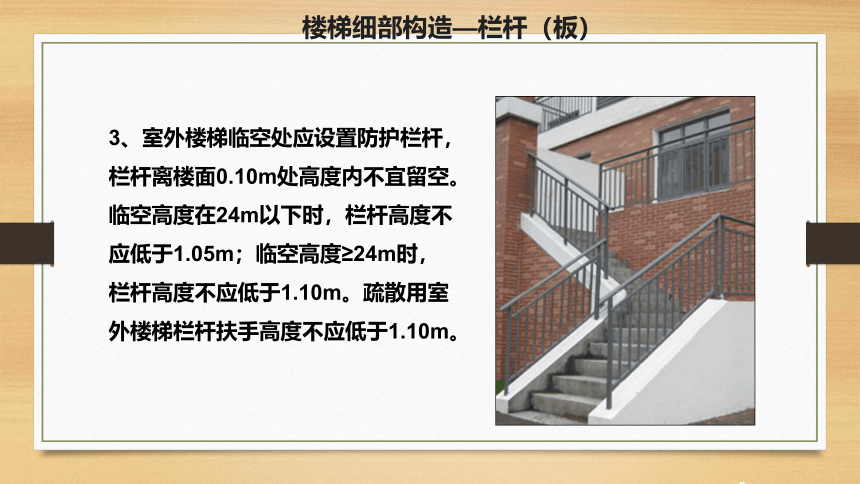

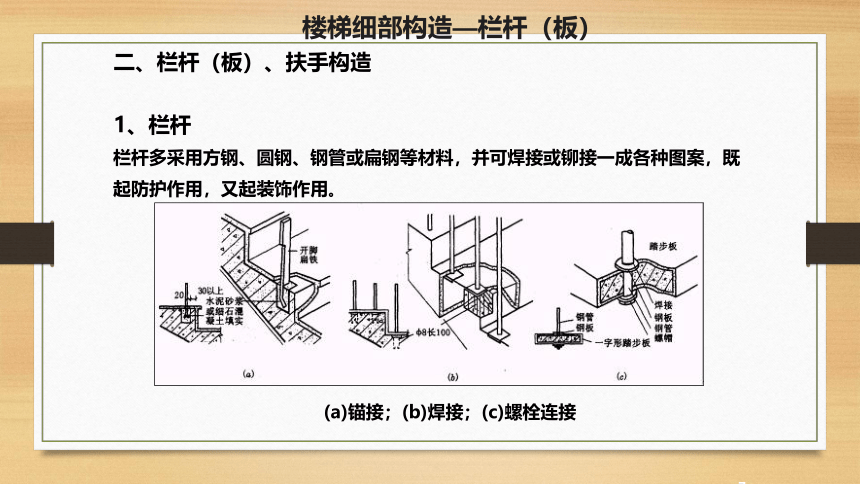

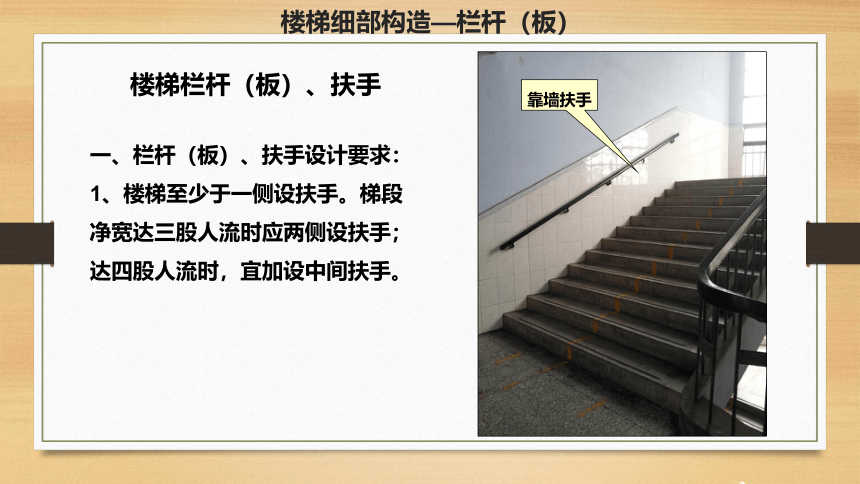

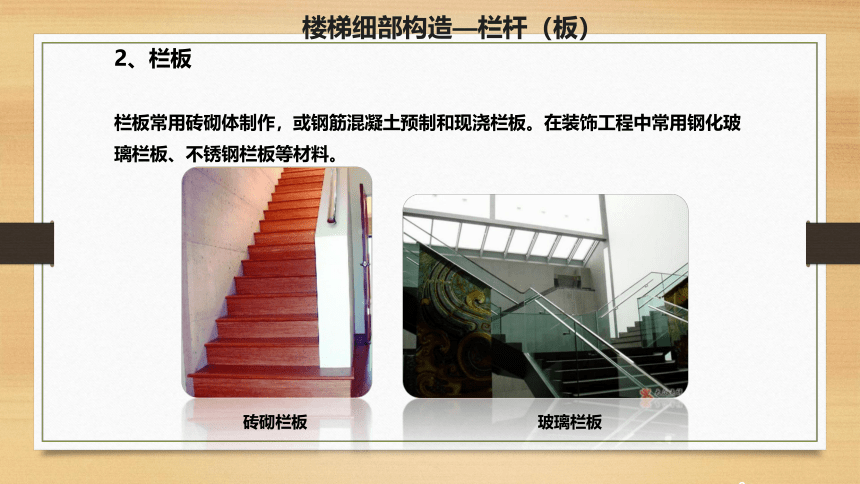

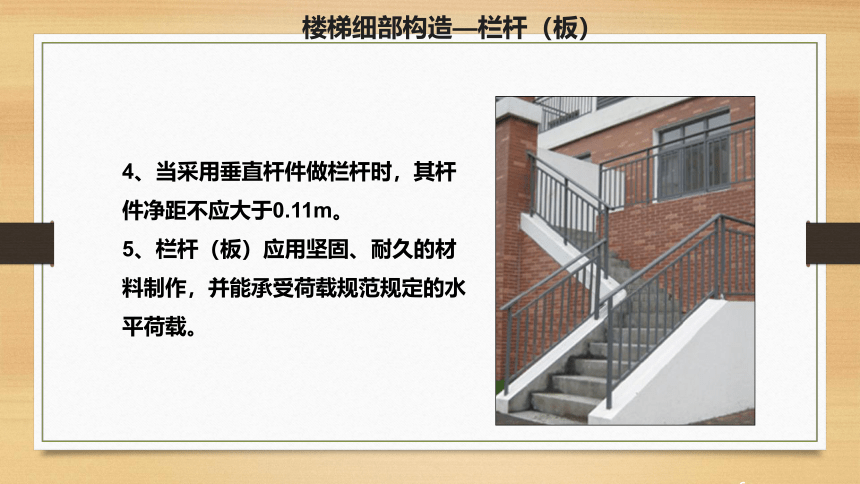

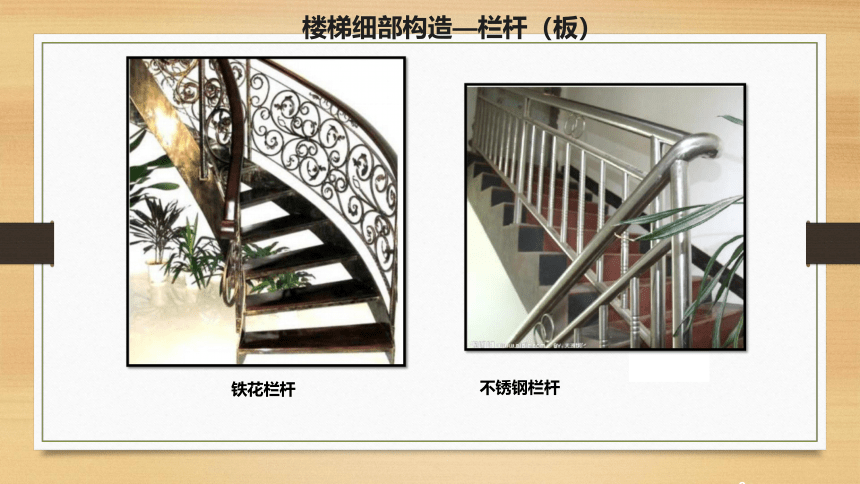

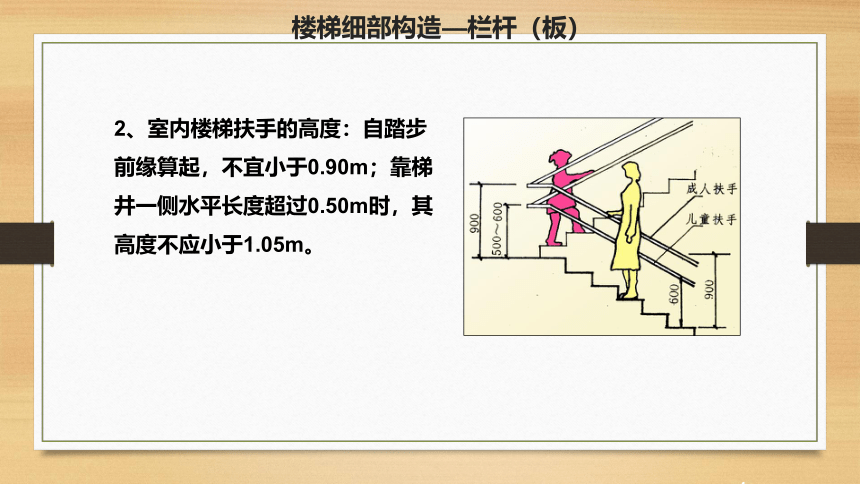

楼梯细部构造—栏杆（板）楼梯栏杆（板）、扶手一、栏杆（板）、扶手设计要求：1、楼梯至少于一侧设扶手。梯段净宽达三股人流时应两侧设扶手；达四股人流时，宜加设中间扶手。靠墙扶手楼梯细部构造—栏杆（板）2、室内楼梯扶手的高度：自踏步前缘算起，不宜小于0.90m；靠梯井一侧水平长度超过0.50m时，其高度不应小于1.05m。3、室外楼梯临空处应设置防护栏杆，栏杆离楼面0.10m处高度内不宜留空。临空高度在24m以下时，栏杆高度不应低于1.05m；临空高度≥24m时，栏杆高度不应低于1.10m。疏散用室外楼梯栏杆扶手高度不应低于1.10m。楼梯细部构造—栏杆（板）4、当采用垂直杆件做栏杆时，其杆件净距不应大于0.11m。5、栏杆（板）应用坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载。楼梯细部构造—栏杆（板）二、栏杆（板）、扶手构造1、栏杆栏杆多采用方钢、圆钢、钢管或扁钢等材料，并可焊接或铆接一成各种图案，既起防护作用，又起装饰作用。(a)锚接；(b)焊接；(c)螺栓连接楼梯细部构造—栏杆（板）铁花栏杆不锈钢栏杆楼梯细部构造—栏杆（板）2、栏板栏板常用砖砌体制作，或钢筋混凝土预制和现浇栏板。在装饰工程中常用钢化玻璃栏板、不锈钢栏板等材料。砖砌栏板玻璃栏板楼梯细部构造—栏杆（板）3、混合式
混合式是指空花式和栏板式两种栏杆形式的组合，栏杆竖杆作为主要抗侧力构件，栏板则作为防护和美观装饰构件，其栏杆竖杆常采用钢材或不锈钢等材料，其栏板部分常采用轻质美观材料制作，如木板、塑料贴面板、铝板、有机玻璃板和钢化玻璃板等。
楼梯细部构造—栏杆（板）
三、扶手
楼梯扶手按材料分有木扶手、金属扶手、塑料扶手等，以构造分有漏空栏杆扶手、栏板扶手和靠墙扶手等。木扶手、塑料扶手藉木螺丝通过扁铁与漏空栏杆连接；金属扶手则通过焊接或螺钉连接；靠墙扶手则由预埋铁脚的扁钢藉木螺丝来固定。
木护手
扁钢
钢栏杆
楼梯细部构造—栏杆（板）
楼梯细部构造—栏杆（板）
不锈钢扶手
楼梯细部构造—栏杆（板）
楼梯细部构造—栏杆（板）
楼梯细部构造—栏杆（板）
（a）平顺连接 （b）鹤颈扶手 （c）水平扶手
楼梯防滑
楼梯踏步的踏面楼梯踏步的踏面应光洁、耐磨，易于清扫。面层常采用水泥砂浆、水磨石等，亦可采用铺缸砖、贴油地毡或铺大理石板。前两种多用于一般工业与民用建筑中，后几种多用于有特殊要求或较高级的公共建筑中。楼梯防滑构造楼梯踏步的踏面为防止行人在上下楼梯时滑跌，特别是水磨石面层以及其它表面光滑的面层，常在踏步近踏口处，用不同于面层的材料做出略高于踏面2~3mm、宽为10~20mm的防滑条；或用带有槽口的陶土块或金属板包住踏口。如果面层系采用水泥砂浆抹面，由于表面粗糙，可不做防滑条。在标准较高的建筑，也可铺设地毯、防滑塑料或橡胶贴面。楼梯防滑构造楼梯防滑构造
楼梯防滑构造成品防滑条楼梯防滑构造楼梯防滑构造
楼梯基础楼梯基础楼梯的基础楼梯的基础简称梯基。梯基的做法有两种：一是楼梯直接设砖、石或混凝土基础；另一种是楼梯支承在钢筋混凝土地基梁上。楼梯基础楼梯基础楼梯基础楼梯基础
