阳台
6.6 阳台和雨棚

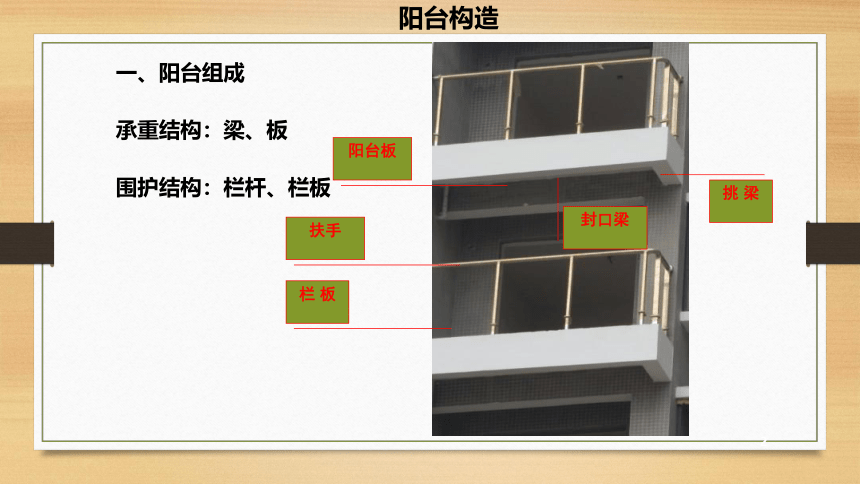

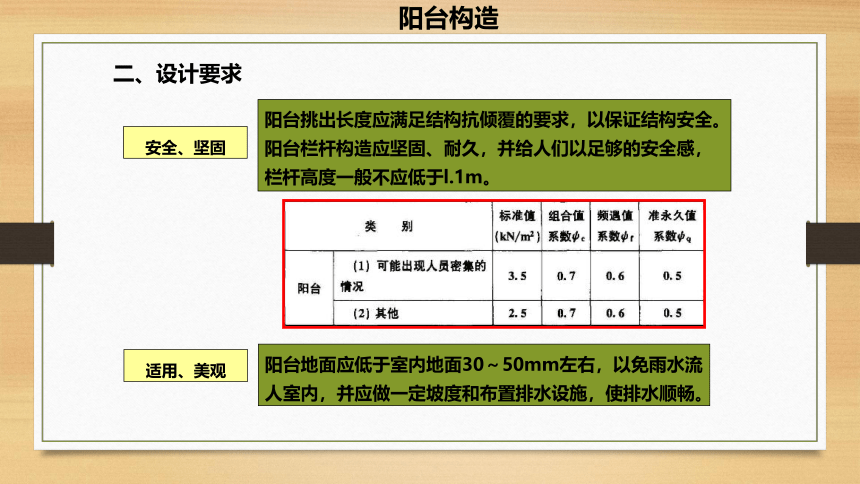

阳台构造一、阳台组成承重结构：梁、板围护结构：栏杆、栏板挑 梁封口梁阳台板栏 板扶手二、设计要求
安全、坚固
阳台挑出长度应满足结构抗倾覆的要求，以保证结构安全。
阳台栏杆构造应坚固、耐久，并给人们以足够的安全感，
栏杆高度一般不应低于l.1m。
适用、美观
阳台地面应低于室内地面30～50mm左右，以免雨水流人室内，并应做一定坡度和布置排水设施，使排水顺畅。
阳台构造

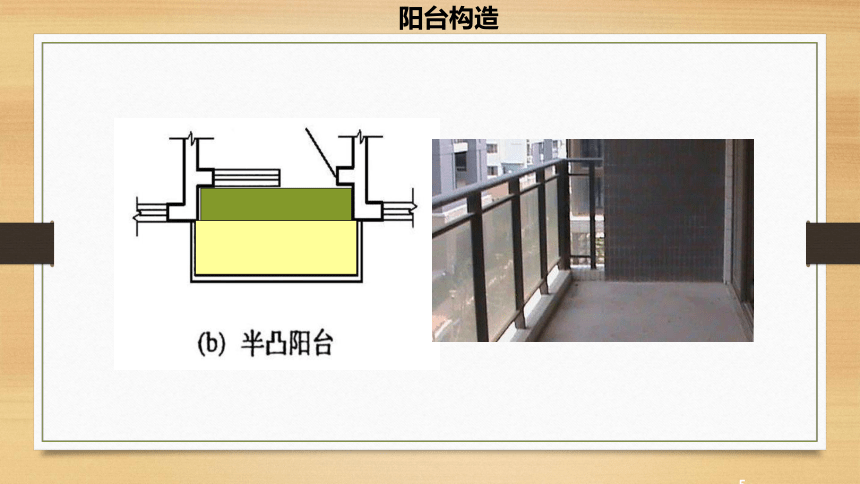

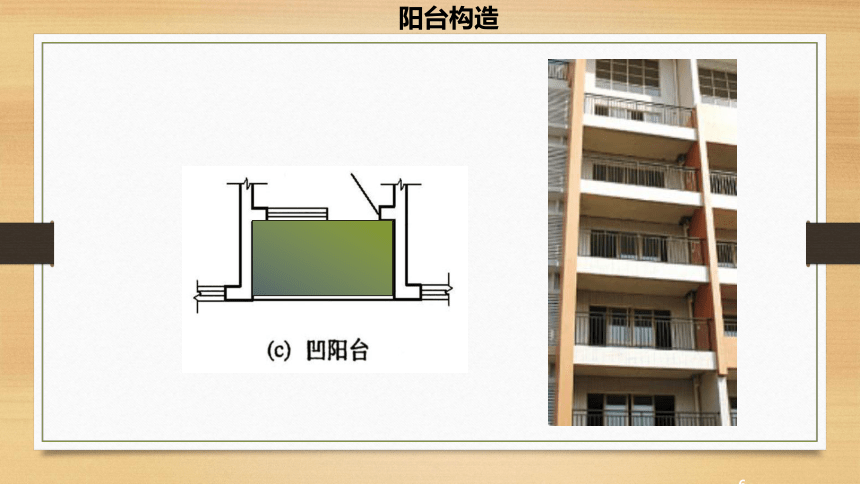

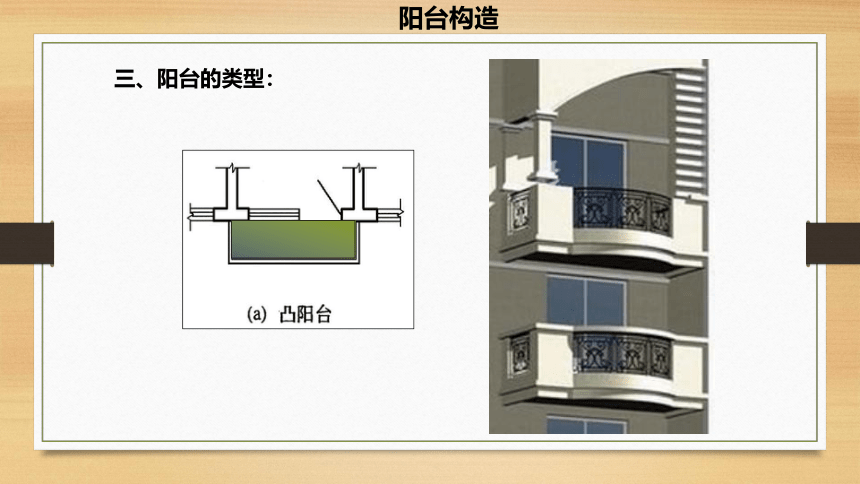

三、阳台的类型：
阳台构造

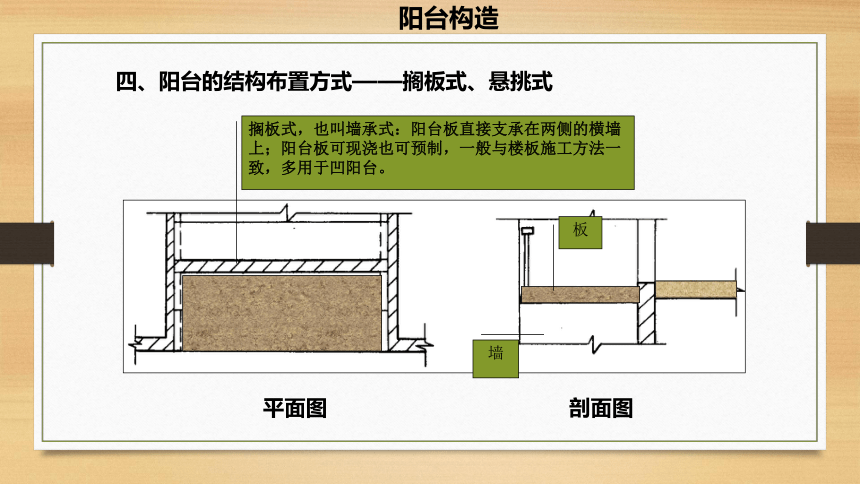

阳台构造阳台构造四、阳台的结构布置方式——搁板式、悬挑式
平面图
剖面图
搁板式，也叫墙承式：阳台板直接支承在两侧的横墙上；阳台板可现浇也可预制，一般与楼板施工方法一致，多用于凹阳台。
板
墙
阳台构造
悬挑式：挑板式阳台挑板式阳台——阳台板与房间内的现浇板整浇到一起，楼板重量构成阳台板的抗倾覆力矩。阳台构造

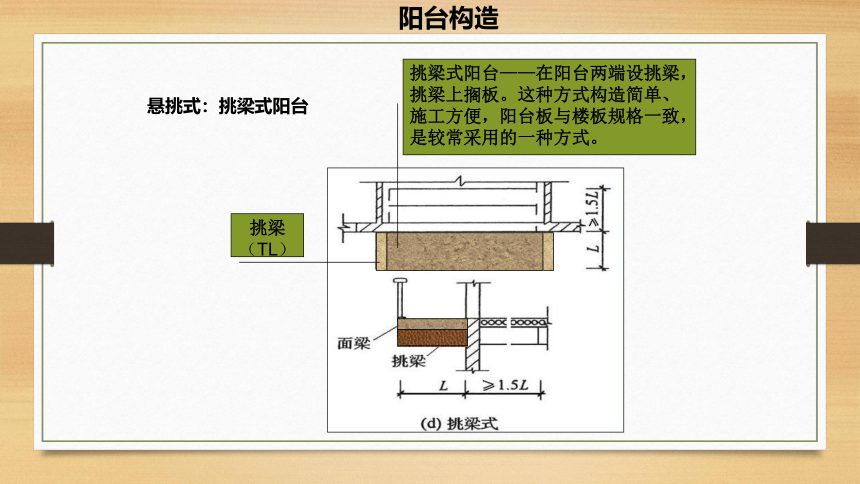

挑梁式阳台——在阳台两端设挑梁，挑梁上搁板。这种方式构造简单、施工方便，阳台板与楼板规格一致，是较常采用的一种方式。
挑梁
（TL）
阳台构造
悬挑式：挑梁式阳台

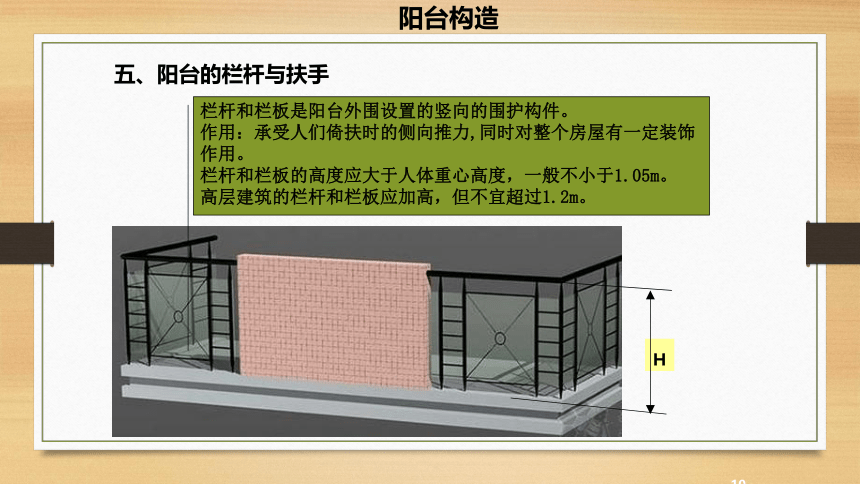

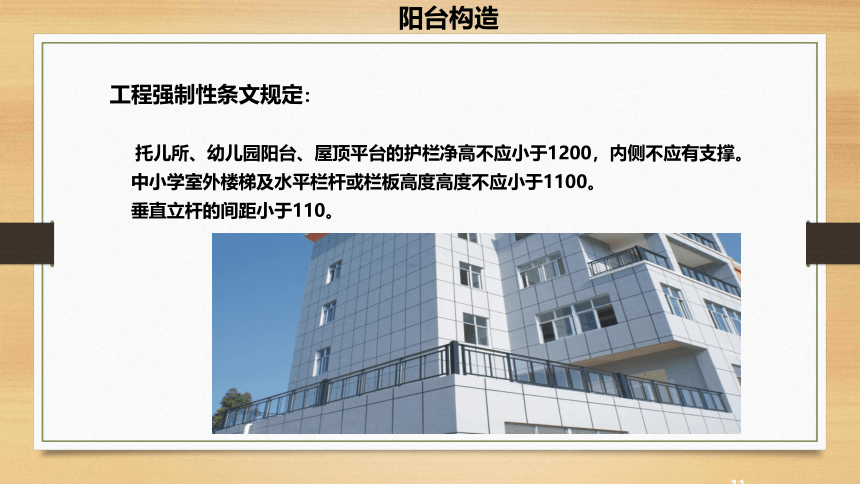

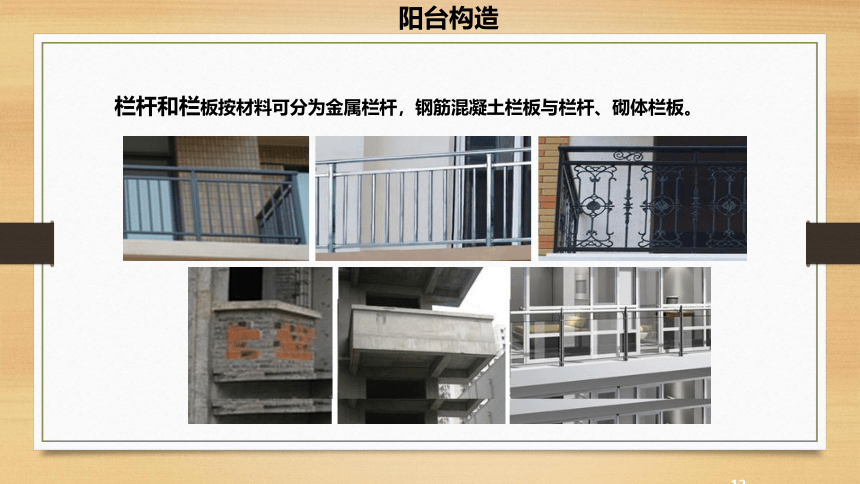

五、阳台的栏杆与扶手阳台构造栏杆和栏板是阳台外围设置的竖向的围护构件。作用：承受人们倚扶时的侧向推力,同时对整个房屋有一定装饰作用。栏杆和栏板的高度应大于人体重心高度，一般不小于1.05m。高层建筑的栏杆和栏板应加高，但不宜超过1.2m。Ｈ工程强制性条文规定：托儿所、幼儿园阳台、屋顶平台的护栏净高不应小于1200，内侧不应有支撑。中小学室外楼梯及水平栏杆或栏板高度高度不应小于1100。垂直立杆的间距小于110。阳台构造栏杆和栏板按材料可分为金属栏杆，钢筋混凝土栏板与栏杆、砌体栏板。阳台构造 1、金属栏杆
一般采用口18方钢、 18圆钢、40X 6扁钢、40X 4扁钢等焊接成各种形式的漏花。
金属栏杆
铸铁
不锈钢
铁花
铝合金
阳台构造
2、钢筋混凝土栏板板钢筋混凝土栏板按施工方式为预制和现浇两种。现浇钢筋混凝土栏板阳台构造3、砌体栏板砖砌阳台材料可采用页岩空心砖90厚、加气混凝土块100厚。沿高度方向1/2处设2φ6水平拉结筋。砖砌阳台在转角及间距大于2M处增设钢筋混凝土构造小柱。阳台构造栏杆扶手有金属和钢筋混凝土两种。金属扶手一般为钢管与金属栏杆焊接。钢筋混凝土扶手用途广泛，形式多样，有不带花台、带花台、带花池等阳台构造4、玻璃栏板阳台构造六、阳台的排水阳台地面低于室内地面30mm以上。排水方向可以向内或向外，以有组织排水为宜。在阳台一侧或两侧栏板下设排水孔，阳台向排水口找坡0.5﹪～1﹪, 孔内埋设φ40mm或φ50mm镀锌钢管或塑料管水舌,水舌外伸至少80mm,排水口也可以通入雨水管内。高层建筑宜用排水管排水, 不得渗漏。排水孔阳台构造阳台的排水——外排水水舌排水阳台构造
4、阳台的排水——内排水
落水管排水
阳台构造
雨棚
6.6 阳台和雨棚
雨棚一般是在建筑物入口大门处和顶层阳台上部延伸出来,用来遮挡雨雪、保护外门免受雨淋、防高空落物砸伤的一种建筑构件。雨棚构造
材料和结构分
钢筋混凝土雨篷
钢结构悬挑雨篷
玻璃采光
雨篷
软面折叠多用雨篷
雨棚构造
（1）钢筋混凝土雨篷
当挑出长度较大时，雨篷由梁、板、柱组成，其构造与楼板相同；当挑出长度较小时，雨篷与凸阳台一样做成悬臂构件，一般由雨篷梁和雨篷板组成。
雨棚梁
雨棚板
雨棚构造
钢筋混凝土雨篷排水方式雨棚构造雨棚构造雨棚构造
雨棚板
雨棚梁
（代过梁）
雨棚构造
滴水大样雨棚构造(2)钢结构悬挑雨篷?钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成。板面骨架支撑雨棚构造雨棚构造(3)玻璃采光雨篷?玻璃采光雨篷是用阳光板、钢化玻璃做雨篷面板的新型透光雨篷。雨棚构造雨棚构造
悬挂的玻璃雨篷
Φ32钢管拉杆
10厚钢化玻璃
Φ32钢管穿心焊接
6mm变截面钢板梁
不锈钢爪件
雨棚构造
悬挂的玻璃雨篷
