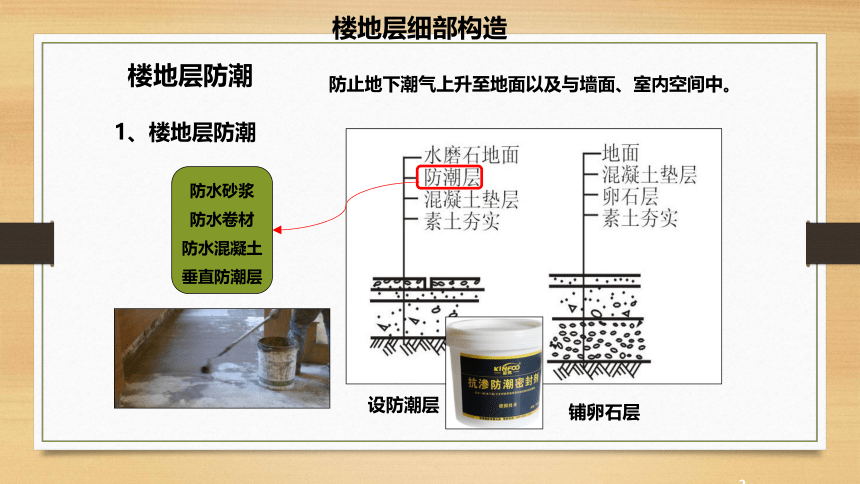

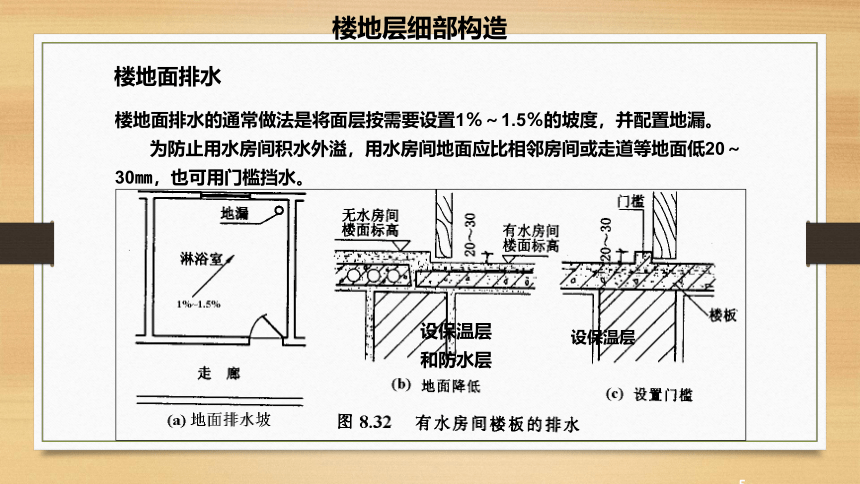

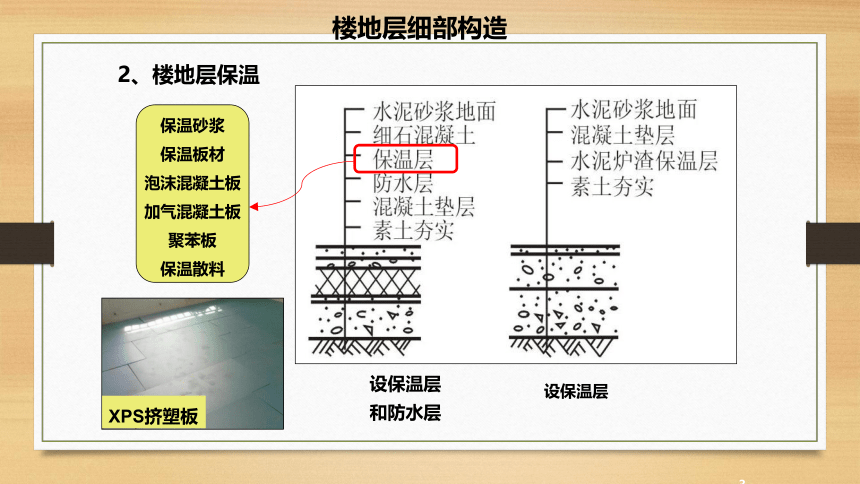

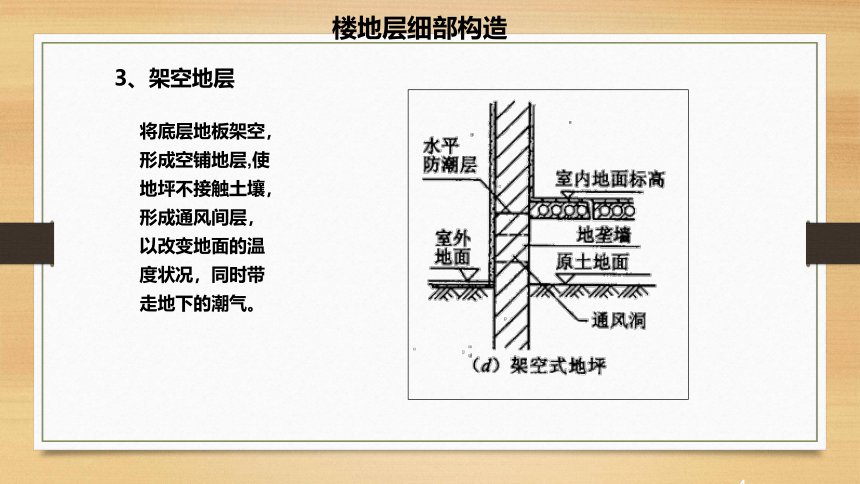

楼地层排水与防水6.4.2楼地层细部构造楼地层细部构造1、楼地层防潮设防潮层铺卵石层防止地下潮气上升至地面以及与墙面、室内空间中。防水砂浆防水卷材防水混凝土垂直防潮层楼地层防潮2、楼地层保温设保温层和防水层设保温层保温砂浆保温板材泡沫混凝土板加气混凝土板聚苯板保温散料XPS挤塑板楼地层细部构造3、架空地层将底层地板架空，形成空铺地层,使地坪不接触土壤，形成通风间层，以改变地面的温度状况，同时带走地下的潮气。楼地层细部构造楼地面排水楼地面排水的通常做法是将面层按需要设置1％～1.5％的坡度，并配置地漏。为防止用水房间积水外溢，用水房间地面应比相邻房间或走道等地面低20～30㎜，也可用门槛挡水。设保温层和防水层设保温层楼地层细部构造楼面排水
设保温层
和防水层
地漏
楼地层细部构造

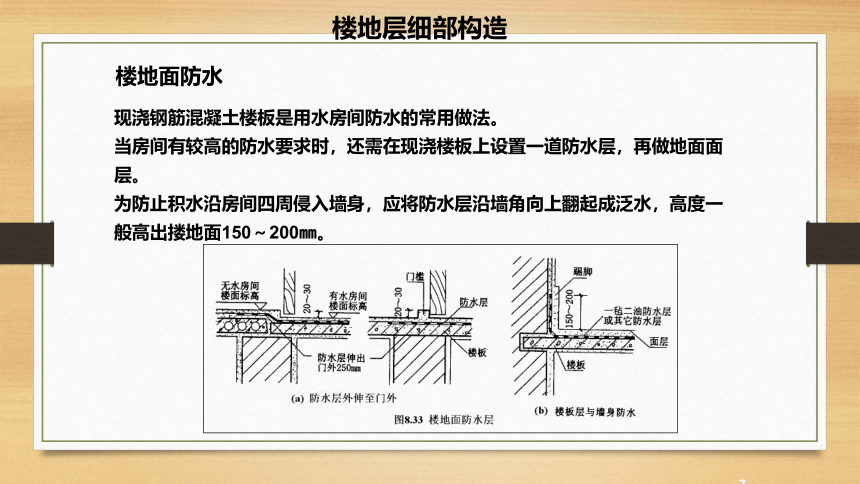

楼地面防水现浇钢筋混凝土楼板是用水房间防水的常用做法。当房间有较高的防水要求时，还需在现浇楼板上设置一道防水层，再做地面面层。为防止积水沿房间四周侵入墙身，应将防水层沿墙角向上翻起成泛水，高度一般高出搂地面150～200㎜。楼地层细部构造楼地面防水
结构层
水泥砂浆找平层
防水层
水泥砂浆结合层
地面砖
楼地层细部构造
楼地面防水防水涂料防水卷材能在潮湿及复杂的基面上施工、涂膜无接缝、整体性强。 粘结力强、抗拉强度高、延伸性能好，适应基层开裂变形能力强。 液态施工、室温固化、操作方便、工期短。 以水作为分散介质，无毒、无味、不污染环境。高分子树脂、优质沥青为基料，以聚乙烯膜、铝箔为表面材料，采用离粘隔离层的防水卷材。防水卷材为聚酯胎基胎和无治性两种。具有极强的粘结性能和自愈性，适应高低温环境下施工。楼地层细部构造管道穿过楼板的防水构造（1）对常温普通管道的做法是将管道穿过的楼板孔洞用C20干硬性细石混凝土捣实，再用二布二油橡胶酸性沥青防水涂料做密封，也可在管道上焊接钢板止水片。（2）当热力管道穿过楼板时，需增设防止温度变化引起混凝土开裂的热力套管，保证热力管自由伸缩，套管应高出搂地面面层30㎜。楼地层细部构造楼地层细部构造楼层隔声
噪声的传播主要有两种途径：
固体传声：如楼上人的行走、家具的拖动、撞击楼板等声音；
空气传声：楼层隔声的重点是隔绝固体传声，减弱固体的撞击能量。
可从以下三方面进行改善：
采用弹性楼面
采用弹性垫层
采用吊顶
楼地层细部构造
楼地层细部构造墙裙踢脚是地面与内墙面交接处的构造处理。主要作用是遮盖墙面与地面的接缝，以保护墙面。踢脚墙裙是在墙体的内墙面所做的保护处理称为墙裙。楼地层细部构造楼地层变形缝构造主要解决变形缝的盖缝处理，盖缝材料以成品金属盖板和弹性橡胶条为主。铝合金盖缝板构造示意楼地层细部构造楼地面变形缝盖缝装置还有双列嵌平、加设抗震弹簧的构造装置，具有更佳的抗震性能。双列嵌平抗震型楼地面变形缝楼地层细部构造顶棚的下表面也需采用盖缝处理
