(共60张PPT)
第八章 门窗
门的类型尺度
8.1 门窗概述
门的类型尺度
建筑物的出入口或安装在出入口能开关的装置
交通出入
分隔联系空间
兼有采光和通风
房屋建筑中的围护构件
其中交通运输、安全疏散和防火规范决定了门洞口的宽度、位置和数量。
一、门的主要功能
门的类型尺度

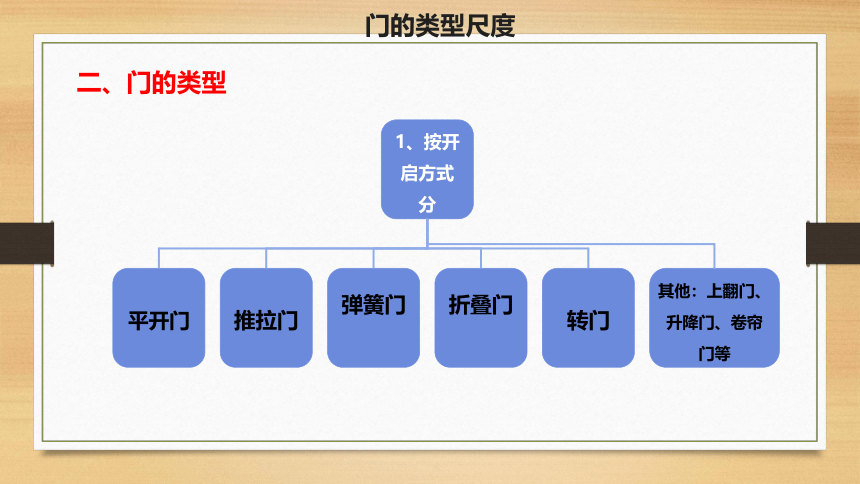

二、门的类型
1、按开启方式分
平开门
推拉门
弹簧门
折叠门
转门
其他：上翻门、升降门、卷帘门等
门的类型尺度

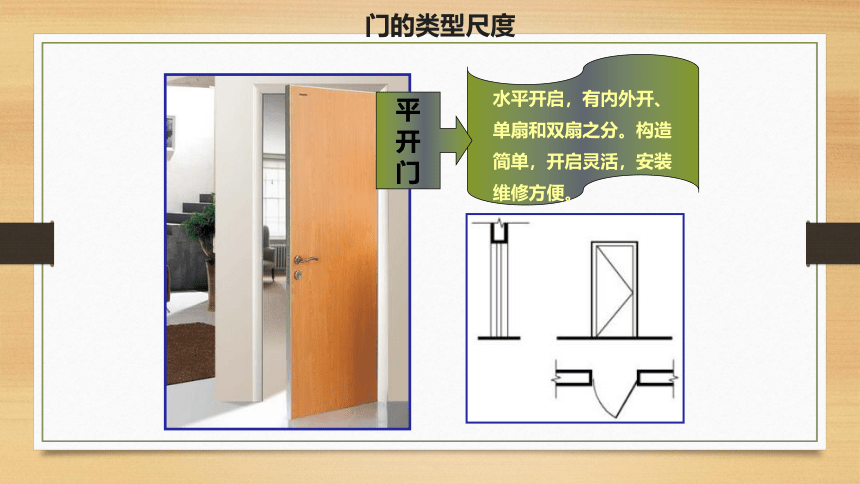

水平开启，有内外开、
单扇和双扇之分。构造
简单，开启灵活，安装
维修方便。
平
开
门
门的类型尺度

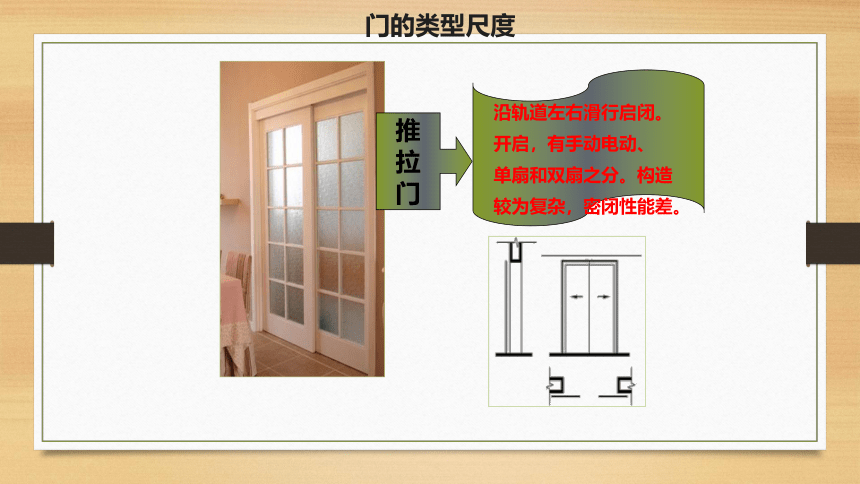

沿轨道左右滑行启闭。开启，有手动电动、
单扇和双扇之分。构造
较为复杂，密闭性能差。
推
拉
门
门的类型尺度

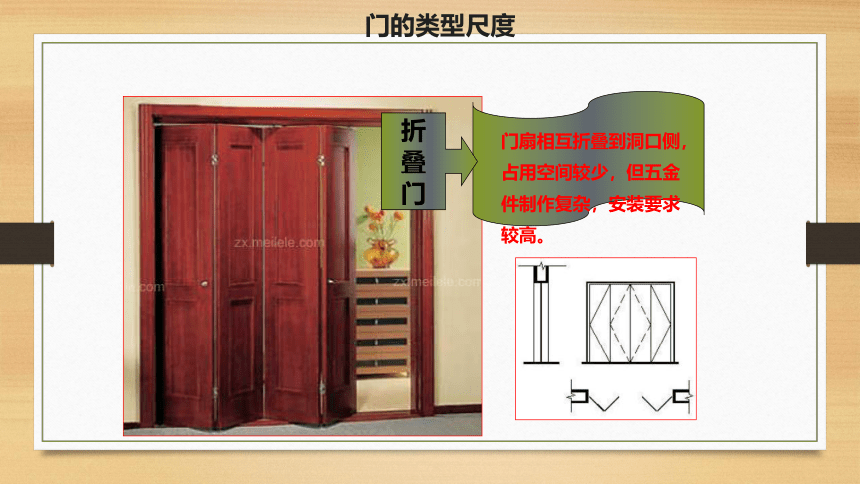

门扇相互折叠到洞口侧，占用空间较少，但五金件制作复杂，安装要求较高。
折
叠
门
门的类型尺度

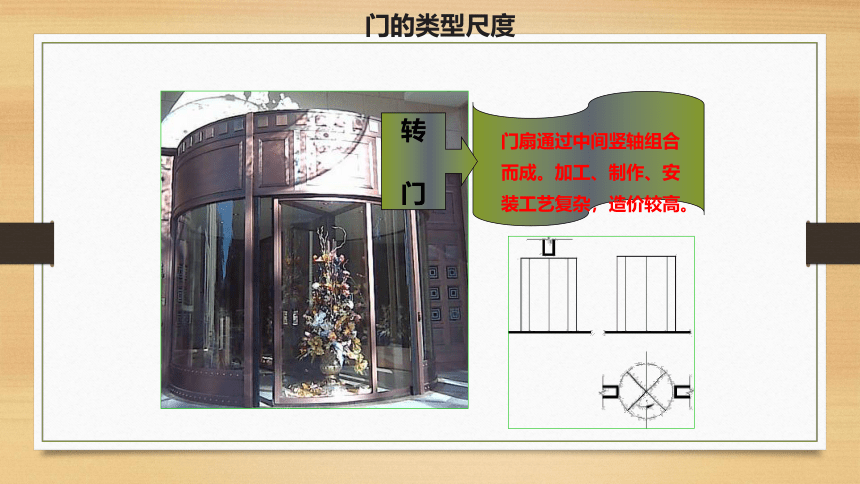

门扇通过中间竖轴组合而成。加工、制作、安装工艺复杂，造价较高。
转
门
门的类型尺度

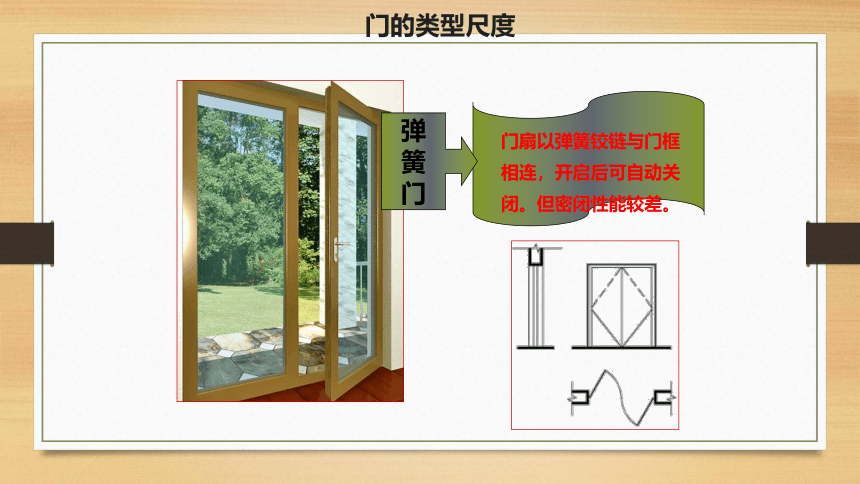

门扇以弹簧铰链与门框相连，开启后可自动关闭。但密闭性能较差。
弹
簧
门
门的类型尺度

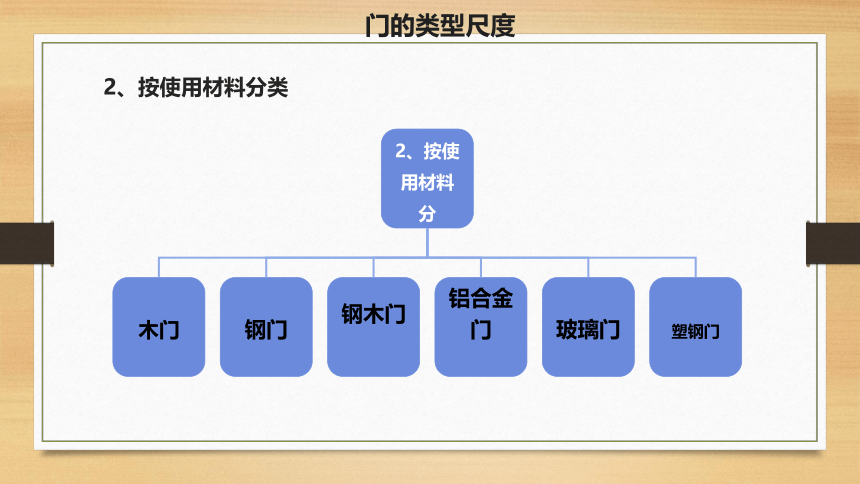

2、按使用材料分类
2、按使用材料分
木门
钢门
钢木门
铝合金门
玻璃门
塑钢门
门的类型尺度

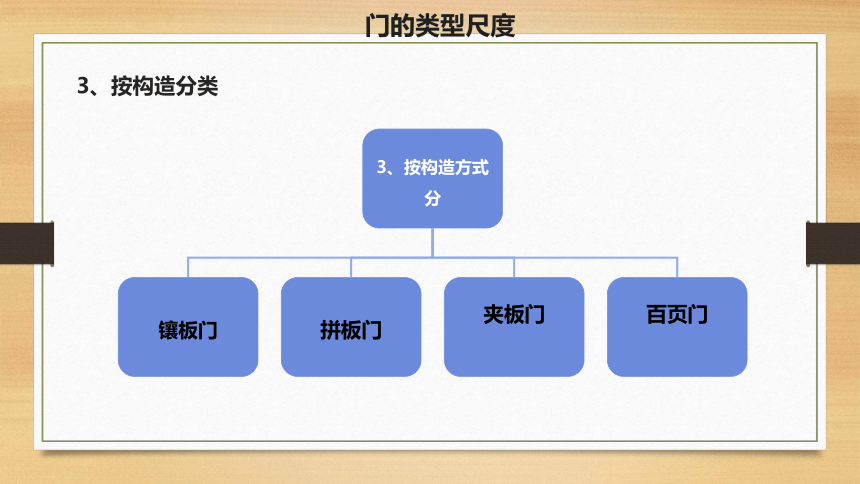

3、按构造分类
3、按构造方式分
镶板门
拼板门
夹板门
百页门
门的类型尺度
4、按功能分
4、按功能分
保温门
防火门
隔声门
防护门
门的类型尺度
防火门是建筑物防火分隔的措施之一，通常用在防火墙上、楼梯间出入口或管井开口部位，要求能隔烟、火。防火门对防止烟、火的扩散和蔓延、减少损失起重要作用。防火卷帘门门的类型尺度钢质防火门人的通行要求家具器械的搬运建筑物的比例关系门洞的高宽尺寸二、门的尺寸《建筑模数协调统一标准》的规定。宜采用3M模数系列，在混凝土砌块建筑中，可用1M为基本模数，并与砌块组合的尺寸相协调。门的类型尺度单扇门为700～1000mm，双扇门为1200～1800mm。宽度在2100mm以上时，则做成三扇、四扇门或双扇带固定扇的门。辅助房间(如浴厕等)门的宽度可为700～800mm。宽度门的类型尺度 门的类型尺度
类别 洞口宽度 洞口高度
公用外门 1.20 2.00
户（套门） 0.90 2.00
起居室（厅）门 0.90 2.00
卧室门 0.90 2.00
厨房门 0.80 2.00
卫生间门 0.70 2.00
阳台门（单扇） 0.70 2.00
门的类型尺度
二、门的尺寸高度一般民用建筑门的高度不宜小于2100mm。如门设有亮子时，亮子高度一般为300～600mm，则门洞高度2400—3000mm。公建大门高度可视需要适当提高。门的类型尺度常见门的最小尺度
1.住宅户门：1000mm
2.住宅居室门：900mm～1000mm
3.住宅厨、厕门：700~800mm
4.住宅阳台门：1200mm
5.住宅单元门：1200mm
6.公共建筑外门：1200mm
门的类型尺度
门带窗
门的设计要求
8.1 门窗概述
门的设计要求
一、门主要的设计要求
(1)开启方便，关闭紧密；
(2)功能合理，便于清洁与维修；
(3)坚固耐用；
(4)符合《建筑模数协调统一标准》（GBJ2—86）要求。
宜采用3M模数系列，在混凝土砌块建筑中，可用1M为基本模数，并与砌块组合的尺寸相协调。
二、《民用建筑设计通则》
1 外门构造应开启方便，坚固耐用；
2 手动开启的大门扇应有制动装置，推拉门应有防脱轨的措施；
3 双面弹簧门应在可视高度部分装透明安全玻璃；
门的设计要求
4 旋转门、电动门、卷帘门和大型门的邻近应另设平开疏散门，或在门上设疏散门。
（疏散门的宽度应满足安全疏散及残疾人通行的要求）
门的设计要求
旋转门
疏散门
5 开向疏散走道及楼梯间的门扇开足时，不应影响走道及楼梯平台的疏散宽度；
6 全玻璃门应选用安全玻璃或采取防护措施，并应设防撞提示标志；
7 门的开启不应跨越变形缝。
门的设计要求
防撞提示标志
三、门的建筑使用要求
严寒、寒冷地区主体建筑的主要出入口应设挡风门斗，
其双层门中心距离不应小于1.6m。幼儿经常出入的门应
符合下列规定：
在距地0.60～1.20m高度内，不应装易碎玻璃。
在距地0.70m处，宜加设幼儿专用拉手。
门的双面均宜平滑、无棱角。
不应设置门坎和弹簧门。
外门宜设纱门。
门的设计要求
门斗
另外：病房门净宽不得小于1.10m，门扇应设观察窗。
门的设计要求
四、门玻璃的主要设计要求
1 门的玻璃，必须符合《建筑玻璃应用技术规程》JGJ-113中的人体冲击安全规定。
2 门用玻璃宜采用安全玻璃。
3 下列情况必须采用安全玻璃：
1）地弹簧门用玻璃；
2）有框门单块玻璃面积大于0.5m2；
3）无框门窗玻璃；
4）公共建筑出入口门；
5）幼儿园或其他儿童活动场所的门；
门的设计要求
窗的类型与尺度
8.1 门窗概述
窗的类型与尺度
一 、窗的类型
1、按开启方式分
平开窗
推拉窗
固定窗
悬窗
立转窗
百页窗
一 、窗的类型
构造简单。开启灵活，制作
维修均方便，是民用建筑中
使用最广泛的窗。
平
开
窗
窗的类型与尺度
一 、窗的类型
固定窗的玻璃直接嵌固在
窗框上，可供采光眺望之用，
不能通风。
固
定
窗
窗的类型与尺度
一 、窗的类型
分为上悬窗、
中悬窗和下悬窗。
悬
窗
窗的类型与尺度
一 、窗的类型
分水平和垂直推拉。开启
不占室内空间。通风效果
较差。
推
拉
窗
窗的类型与尺度
一 、窗的类型
具有调节光线、改善视觉
舒适度、改善室内空气流
通、改善热舒适度、提升
私密性、节省能耗等功能。
百
页
窗
窗的类型与尺度
一 、窗的类型
分为上悬窗、中悬窗和
下悬窗。上悬窗一般向
外开防雨好，多采用作
外门和窗上的亮子。下
悬窗向内开，通风较好，
不防雨，一般用于内门
上的亮子。中悬窗开启
时窗扇上部向内，下部
向外，对挡雨、通风有
利。
悬
窗
窗的类型与尺度
窗的类型与尺度
2、按材料分
木窗
钢窗
塑钢窗
铝合金窗
断热铝合金窗
窗的类型与尺度
用经过干燥的含水率在18%左右的不易
变形的木材做成的窗。适合手工制作、
构造简单，制作灵活。
窗的类型与尺度
木窗
用热轧压特殊断面的型钢制成。强度高，
坚固耐久，挡光少，防火性好。
易生锈，密封和热工性能差。
窗的类型与尺度
钢窗
窗的类型与尺度
塑钢窗
用硬质塑料制成窗框和窗扇并用型钢加
强而制成的窗。
密封和热工性能好，耐腐蚀不变形，色
彩丰富。
窗的类型与尺度
铝合金窗
用铝镁硅系列合金制成的窗。
美观，密封，强度高。
冷热传导快，保温性能差。
窗的类型与尺度
断热铝合金窗
通过增强尼龙隔条将铝合金型材分为
内外两部分阻隔了铝的热传导。
强度高、保温隔热性好，刚性
好、防火性好，采光面积大，耐大气
腐蚀性好，综合性能高，使用寿命长，
装饰效果好。
3、按镶嵌材料分
玻璃窗
纱窗
百叶窗
窗的类型与尺度
二、窗的尺度
窗的类型与尺度
采光
窗的面积与房间面积有一定的比例关系即窗地比
使用
窗的自身尺寸以及窗台高度取决于人的行为和尺度
节能
《民用建筑节能设计标准（采暖居住建筑部分）》中，明确规定了寒冷地区及其以北地区各朝向窗墙面积比。该标准规定，按地区不同，北向、东西向以及南向的窗墙面积比，应分别控制在20%、30%、35%左右。窗墙面积比是窗户洞口面积与房间的立面单元面积（及建筑层高与开间定位轴线围成的面积）之比。
窗的类型与尺度
符合窗洞口尺寸系列
《建筑门窗洞口尺寸系列》标准。
窗洞口的高度和宽度（指标志尺寸）规定为3M的倍数。但考虑到某些建筑，如住宅建筑的层高不大，以3M进位作为窗洞高度，尺寸变化过大，所以增加1400、1600mm作为窗洞高的辅助参数。
结构
窗的高宽尺寸受到层高及承重体系以及窗过梁高度的制约
美观
窗是建筑物造型的重要组成部分，窗的尺寸和比例关系对建筑立面影响极大
窗的设计要求
8.1 门窗概述
窗的设计要求
墙或屋顶上建造的洞口，用以使光线
或空气进入室内。
一、窗的总体设计要求
1 窗扇的开启形式应方便使用，安全和易于维修、清洗；
2 当采用外开窗时应加强牢固窗扇的措施；
3 开向公共走道的窗扇，其底面高度不应低于2m；
4 临空的窗台低于0．80m时，应采取防护措施，防护高度由楼地面起计算不应低于0．80m；
防护栏杆
窗的设计要求
5 防火墙上必须开设窗洞时，应按防火规范设置；
6 天窗应采用防破碎伤人的透光材料；
7 天窗应有防冷凝水产生或引泄冷凝水的措施；
8 天窗应便于开启、关闭、固定、防渗水，并方便清洗。
注：1 住宅窗台低于0．90m时，应采取防护措施；
2 低窗台、凸窗等下部有能上人站立的宽窗台面时，贴窗护栏或固定窗的防护高度应从窗台面起计算。
窗的设计要求
二、窗玻璃的设计要求
1、落地窗的玻璃，必须符合《建筑玻璃应用技术规程》JGJ 113中的人体冲击安全规定。
2、下列情况必须采用安全玻璃（钢化玻璃、夹层玻璃、夹丝玻璃等）：
窗的设计要求
钢化玻璃
夹丝玻璃
夹层玻璃
1）窗单块玻璃面积大于1.5m2；
2）玻璃底边离最终装修面小于500mm的落地窗；
3）无框窗玻璃；
4）倾斜窗、天窗；
5）7层及7层以上建筑的外开窗。
窗的设计要求
玻璃底边离最终装修面小于500mm的落地窗
窗的设计要求
无框窗户
窗的设计要求
倾斜窗
窗的设计要求
三、窗洞口的设计要求
窗洞口大小的确定应考虑房间的窗地比(采光系数)、玻地比以及
建筑外墙的窗墙比。
1．窗地比
窗地比=窗洞口与房间净面积之比。
窗的设计要求
2．玻地比(中小学校建筑）
窗玻璃面积与房间净面积之比叫玻地比。采用玻地比确定洞口大小时还需要除以窗子的透光率。透光率是窗玻璃面积与窗洞口面积之比。钢窗的透光率为80％一85％，木窗的透光率为70％～75％。
窗的设计要求
各类教室、阅览室、实验室、琴房、办公室、保健室 饮水处、厕所、淋浴、走道、楼梯间
l：6
1：10
窗的设计要求
玻地比
3．窗墙比
窗墙比=窗洞口面积与房间立面单元面积(层高与开间定位线围成的面积)的比值。
《民用建筑热工设计规范》GB 50176—93中规定：居住建筑各朝向的窗墙面积比：
北向不大于O.25；
东、西向不大于0.30；
南向不大于O.35。
窗的设计要求
注：计算时以建筑的立面图为标准，窗墙比中的墙指一层室内地坪线至屋面高度线之间的墙体（不包括女儿墙高度和勒脚高度。
窗的设计要求
