5.3.1墙体节能设计原理
5.3 墙体节能

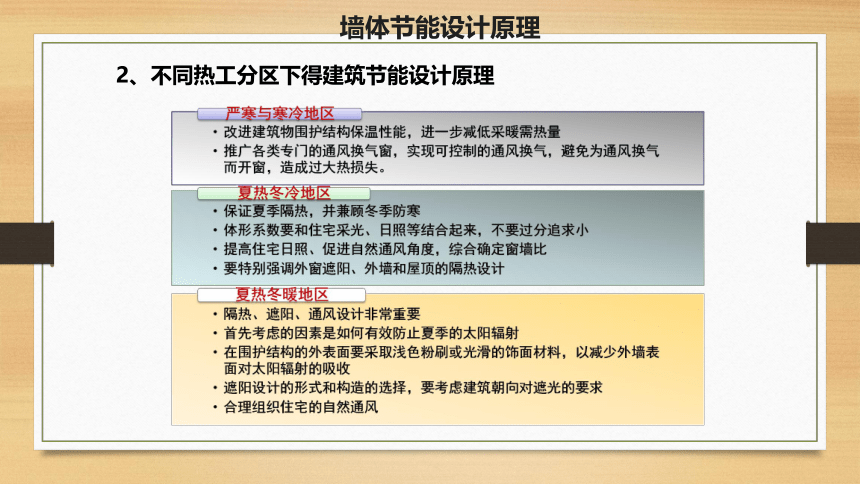

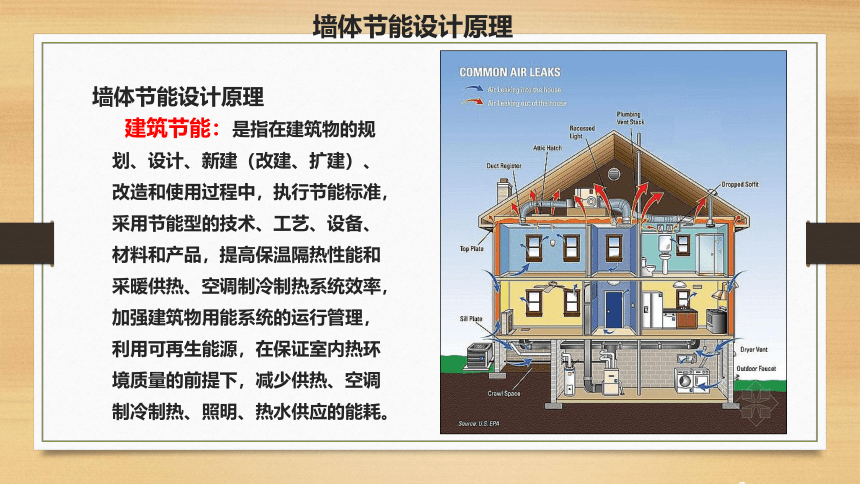

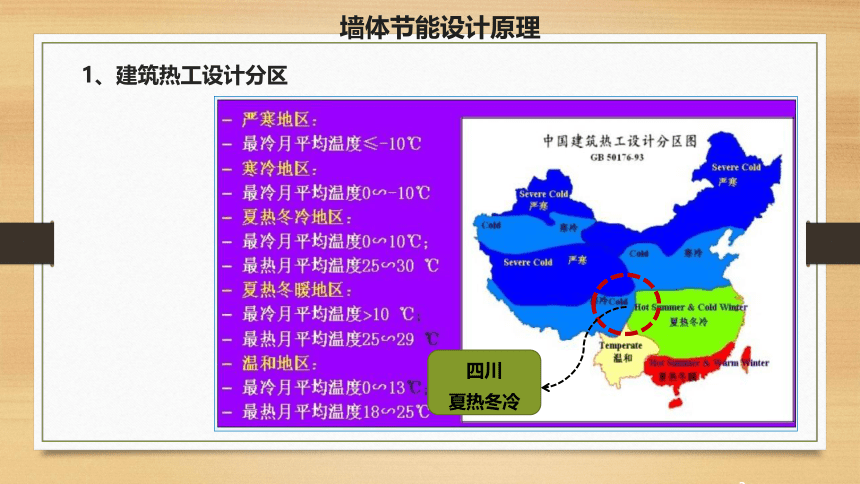

墙体节能设计原理墙体节能设计原理建筑节能：是指在建筑物的规划、设计、新建（改建、扩建）、改造和使用过程中，执行节能标准，采用节能型的技术、工艺、设备、材料和产品，提高保温隔热性能和采暖供热、空调制冷制热系统效率，加强建筑物用能系统的运行管理，利用可再生能源，在保证室内热环境质量的前提下，减少供热、空调制冷制热、照明、热水供应的能耗。1、建筑热工设计分区墙体节能设计原理四川夏热冬冷2、不同热工分区下得建筑节能设计原理
墙体节能设计原理

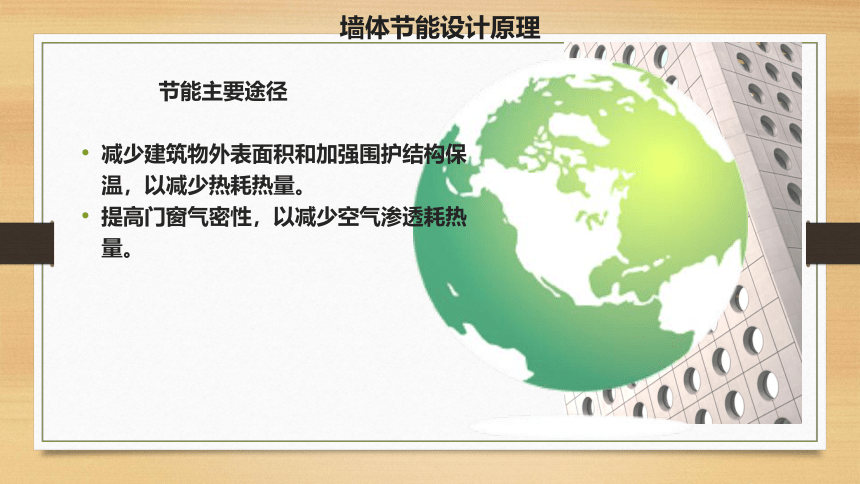

节能主要途径
减少建筑物外表面积和加强围护结构保温，以减少热耗热量。
提高门窗气密性，以减少空气渗透耗热量。
墙体节能设计原理
3.影响建筑物耗热量指标的几个因素一、体形系数二、围护结构传热系数三、窗墙面积比四、楼梯间开敞与否五、换气次数六、朝向七、高层住宅八、避风设施墙体节能设计原理4.建筑热工设计规定
一、对建筑物体形系数规定
从有利于节能出发，体形系数应尽可能的小。标准规定：建筑物体形系数宜控制在0.30及0.30以下；若体形系数大于0.30，则屋顶和外墙应加强保温，以便将建筑物耗热量指标控制在规定水平，总体上实现节能50%的目标。
二、对不同地区采暖居住建筑各部分围护结构传热系数限值得规定不同地区采暖居住建筑各部分围护结构传热系数不应超过《民用建筑节能设计标准》中规定的限值。
三、对外墙传热系数应考虑周边热桥影响的规定
围护结构的热桥部位应采取保温措施，以保证其内表面温度不低于室内空气露点。
墙体节能设计原理
5、术语体形系数建筑物与室外大气接触的外表面积与其所包围的体积的比值。体形系数越小，节能效果越好。围护结构传热系数在稳态条件下，围护结构两侧空气温差为1℃，在单位时间内通过单位面积围护结构的传热量。窗墙面积比窗户洞口面积与其所在外立面面积的比值。一般来说，窗墙面积比越大，建筑物的能耗也越大。墙体节能设计原理墙体节能设计原理
墙体节能设计原理
墙体节能设计原理
