第六章 楼地层
6.2现浇钢筋混凝土楼板构造

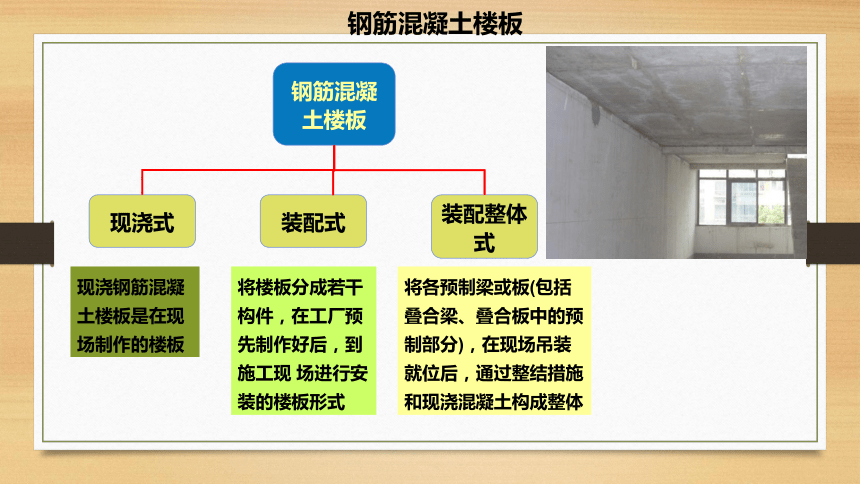

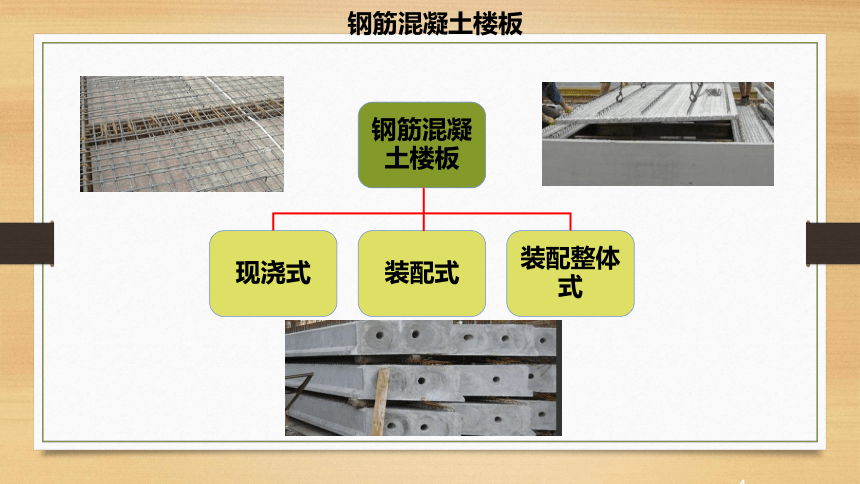

钢筋混凝土楼板
钢筋混凝土楼板
现浇式
装配式
装配整体式
现浇钢筋混凝土楼板是在现场制作的楼板
将楼板分成若干构件，在工厂预先制作好后，到施工现 场进行安装的楼板形式
将各预制梁或板(包括叠合梁、叠合板中的预制部分)，在现场吊装就位后，通过整结措施和现浇混凝土构成整体

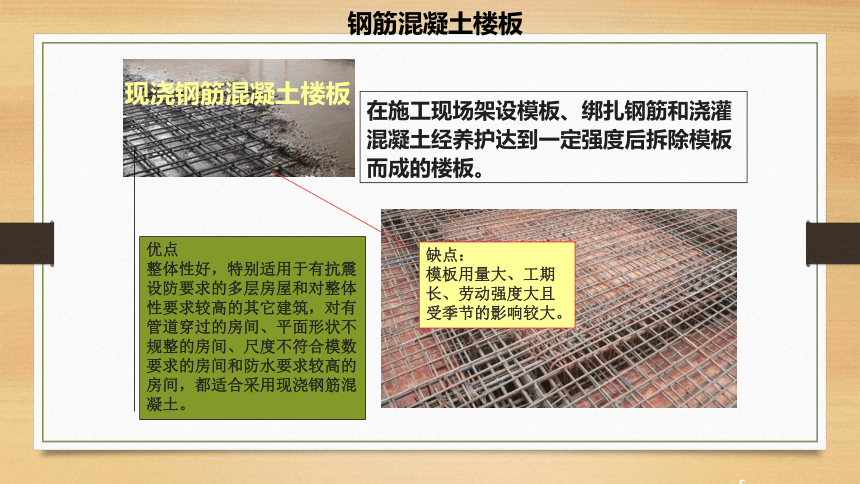

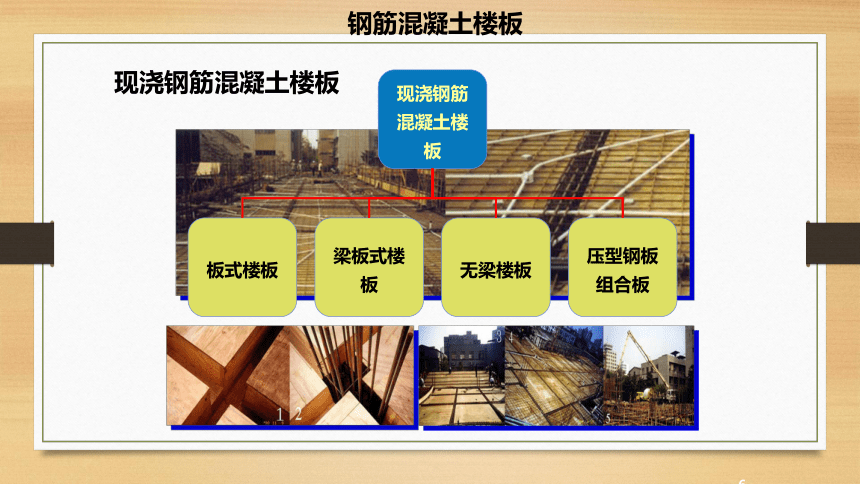

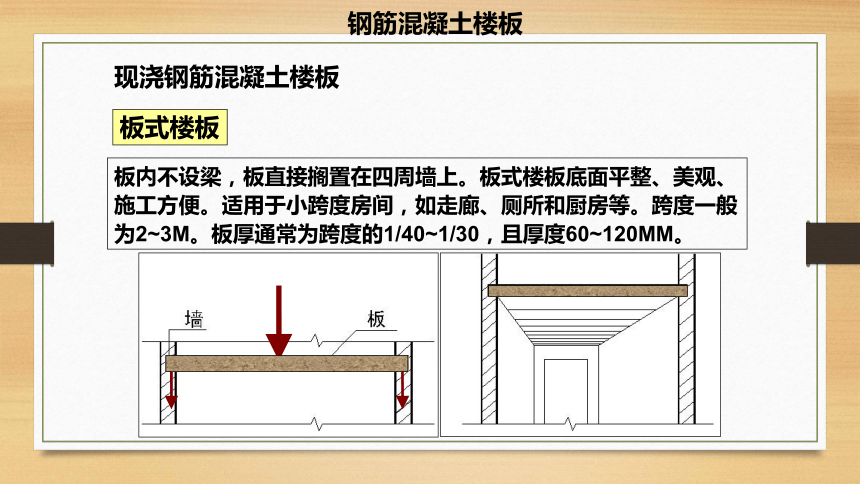

钢筋混凝土楼板现浇式装配式装配整体式钢筋混凝土楼板现浇钢筋混凝土楼板在施工现场架设模板、绑扎钢筋和浇灌混凝土经养护达到一定强度后拆除模板而成的楼板。优点整体性好，特别适用于有抗震设防要求的多层房屋和对整体性要求较高的其它建筑，对有管道穿过的房间、平面形状不规整的房间、尺度不符合模数要求的房间和防水要求较高的房间，都适合采用现浇钢筋混凝土。缺点：模板用量大、工期长、劳动强度大且受季节的影响较大。钢筋混凝土楼板现浇钢筋混凝土楼板现浇钢筋混凝土楼板板式楼板梁板式楼板无梁楼板压型钢板组合板钢筋混凝土楼板板内不设梁，板直接搁置在四周墙上。板式楼板底面平整、美观、施工方便。适用于小跨度房间，如走廊、厕所和厨房等。跨度一般为2~3M。板厚通常为跨度的1/40~1/30，且厚度60~120MM。
现浇钢筋混凝土楼板
板式楼板
钢筋混凝土楼板
依据其受力特点和支承情况分为
单向板
双向板
单向板:板的长边L2与短边L1之比大于2时，荷载主要沿L1方向传递，故称为单向板。
双向板：当L2与L1之比小于等于2时，板在两个方向都传递荷载，称为双向板。双向板的收力和传力更加合理，构件的材料更能充分发挥作用。
钢筋混凝土楼板
钢筋混凝土楼板现浇钢筋混凝土楼板梁板式楼板梁板主梁搁置在墙体或承重柱上，次梁与主梁一般垂直相交，次梁搁置在主梁上，板搁置在次梁上。主梁次梁板钢筋混凝土楼板梁板式楼板的荷载传递路径为：板 次梁 主梁 墙或柱钢筋混凝土楼板钢筋混凝土楼板
梁板式楼板分为井式楼板:当房间尺寸较大，并接近正方形时，常沿两个方向布置等距离、等截面高度的梁(不分主次梁)，板为双向板，形成井格形的梁板结构，即井字楼板。纵梁和横梁同时承担着由板传递下来的荷载。所以说：井式楼板是肋梁楼板的一种特殊形式。钢筋混凝土楼板钢筋混凝土楼板梁、板的经济跨度：单向板：2~3M；双向板：3~6M；次梁：3~5M； 主梁：5~8M；梁、板常用尺寸参考值截面b×h主梁次梁悬臂梁梁高h（1/9~1/13）L（1/11~1/15）L≥L/6梁宽b（2/3~1/3）L（1/2~1/3）h（1/2~1/3）h钢筋混凝土楼板现浇钢筋混凝土楼板无梁楼板板直接支承在柱和墙上，不设梁的楼板。为了增大柱的支承面积和减少板的跨度，要在柱顶加设柱帽和托板。无梁楼板楼层净空较大，顶棚平整，采光通风和卫生条件较好，适宜于活荷载较大的商场、仓库和展览馆等建筑。钢筋混凝土楼板常在柱顶增设柱帽和托板，其经济跨度为6m左右，板厚一般为120mm以上。钢筋混凝土楼板托板
