4.3 地下室构造
地下室的组成与类型

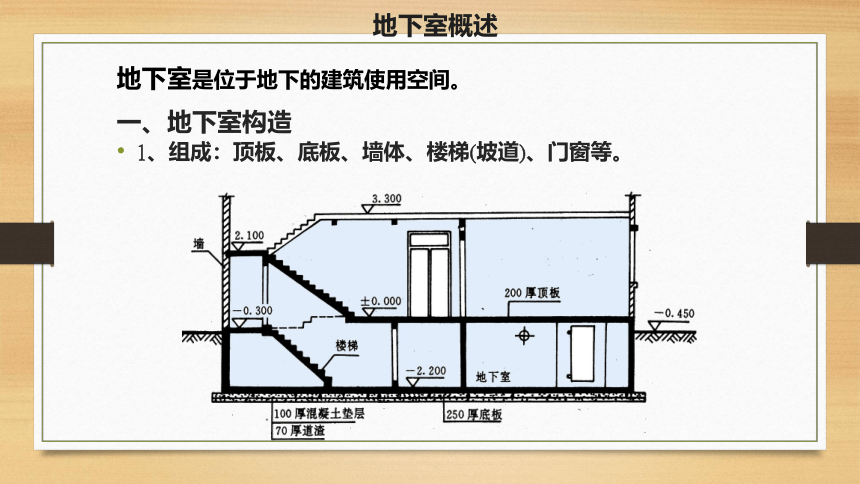

一、地下室构造
1、组成：顶板、底板、墙体、楼梯(坡道)、门窗等。
地下室概述
地下室是位于地下的建筑使用空间。
砖墙结构地下室
混凝土结构地下室
普通地下室
防空地下室
全地下室
半地下室
使用功
能分
结构形
式分
埋深分

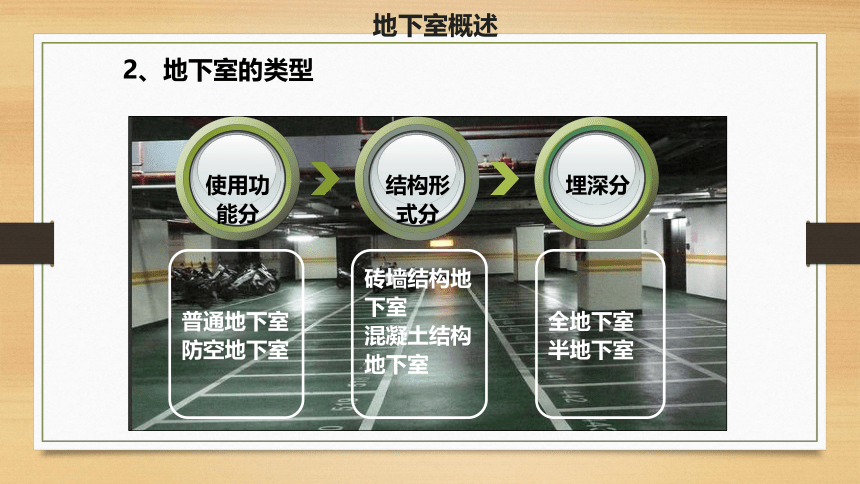

2、地下室的类型
地下室概述

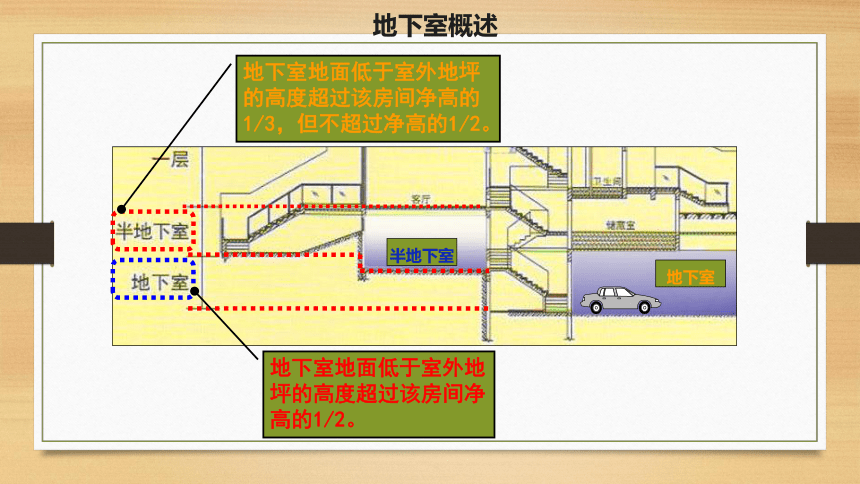

地下室地面低于室外地坪的高度超过该房间净高的1/2。
地下室地面低于室外地坪的高度超过该房间净高的1/3，但不超过净高的1/2。
半地下室
地下室
地下室概述
（2）侧墙
承担垂直荷载及土、地下水以及土冻胀时侧压力。其最小厚度不低300mm。
（4）底板
一般采用现浇钢筋混凝土底板。
（3）顶板
采用现浇板，并按有关规定决定厚度和混凝土强度等级。
（1）门窗
普通地下室门窗同地上部分。防空地下室应符合相应等级的防护和密闭要求，一般采用钢门或混凝土门，防空地下室一般不容许设窗。

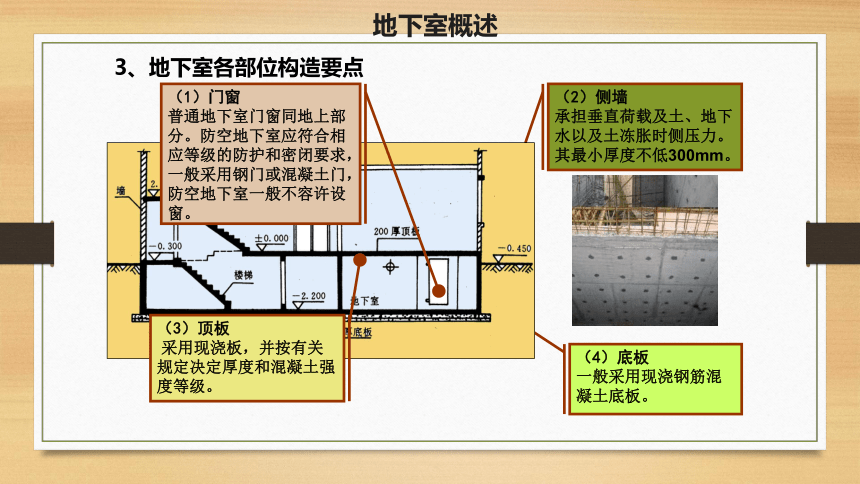

3、地下室各部位构造要点
地下室概述

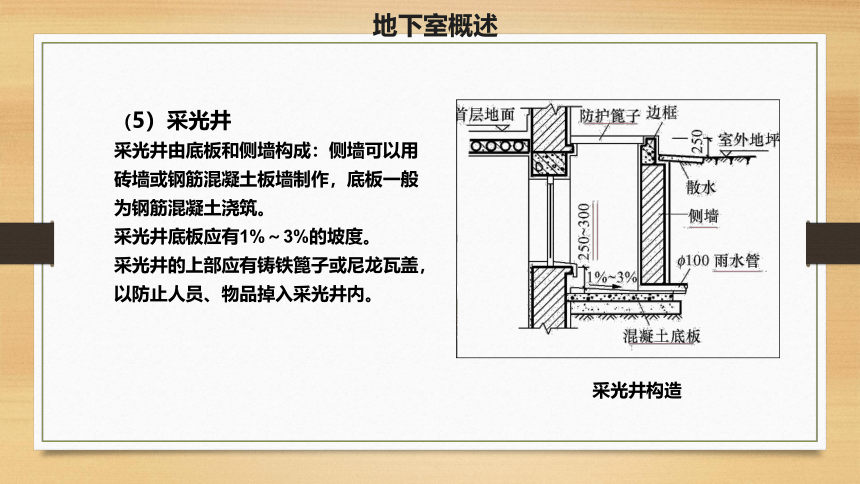

（5）采光井
采光井由底板和侧墙构成：侧墙可以用砖墙或钢筋混凝土板墙制作，底板一般为钢筋混凝土浇筑。
采光井底板应有1%～3%的坡度。
采光井的上部应有铸铁篦子或尼龙瓦盖，以防止人员、物品掉入采光井内。
采光井构造
地下室概述
地下室概述

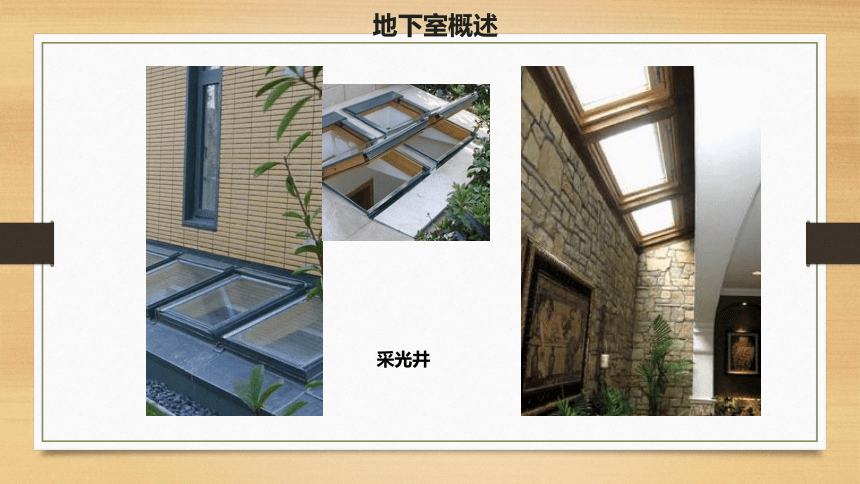

采光井
（6）楼梯
可与地面上房间结合设置，层高小或用作辅助房间的地下室，可设置单跑楼梯。
防空要求的地下室至少要设置两部楼梯通向地面的安全出口，并且必须有一个是独立的安全出口。且安全出口与地面以上建筑应有一定距离，一般不小于地面建筑物高度的一半。
地下室概述
地下室的防水与防潮4.3地下室构造地下室防水
地下室防水设计的内容包括：
（1）确定防水等级和防水设防的要求；
（2）确定防水混凝土的抗渗等级及其他技术指标；
（3）选用其他防水层的材料、做法及其技术指标；
（4）工程细部构造的防水措施；
（5）工程防排水系统、地面挡水、截水系统及各类洞口的防倒灌措施。
地下室防水、防潮构造
防水等级
地下室防水、防潮构造
（1） 卷材防水
外包防水是将防水材料贴在迎水面，即外墙的外侧和底板的下面，防水效果好，采用较多，但维护困难，缺陷处难于查找。内包防水是将防水材料贴于背水一面，其优点是施工简便，便于维修，但防水效果较差，多用于修缮工程。
地下室防水、防潮构造
地下室防水、防潮构造
（2）混凝土构件自防水
混凝土构件自防水应通过调整配合比或外加剂、掺和料配制而成，属刚性防水。混凝土构件自防水有较好的抗渗性能，且承重、围护、防水功能三者合一。
混凝土构件自防水抗渗性能应符合如下规定：结构厚度不应小于250MM；裂缝宽度不得大于0.2MM，并不得贯通；迎水面钢筋保护层厚度不应小于50MM。
防水混凝土
地下室防水、防潮构造
构造实例
地下室防水、防潮构造
地下室防潮
当设计最高地下水位低于地下室底板300mm以上，且地基范围内的土壤及回填土无形成上层滞水可能时，采用防潮做法。
地下室墙体为钢筋混凝土：不必做防潮。
地下室墙体为砌体：应做防潮。
地下室防水、防潮构造
地下室防潮的构造要求：1)砖墙体必须采用水泥砂浆砌筑，灰缝必须饱满。2)在外墙外侧设垂直防潮层，防潮层做法一般为1：2.5水泥砂浆找平、刷冷底子油一道、热沥青两道，防潮层做至室外散水处，然后在防潮层外侧回填低渗透性土壤如粘土、灰土等，并逐层夯实，底宽500mm左右。3)地下室所有墙体，必须设两道水平防潮层，一道设在底层地坪附近，一般设置在结构层之间。另一道设在室外地面散水以上150～200mm的位置。地下室防水、防潮构造地下室的防潮
地下室防水、防潮构造
