5.1 墙的类型和设计要求

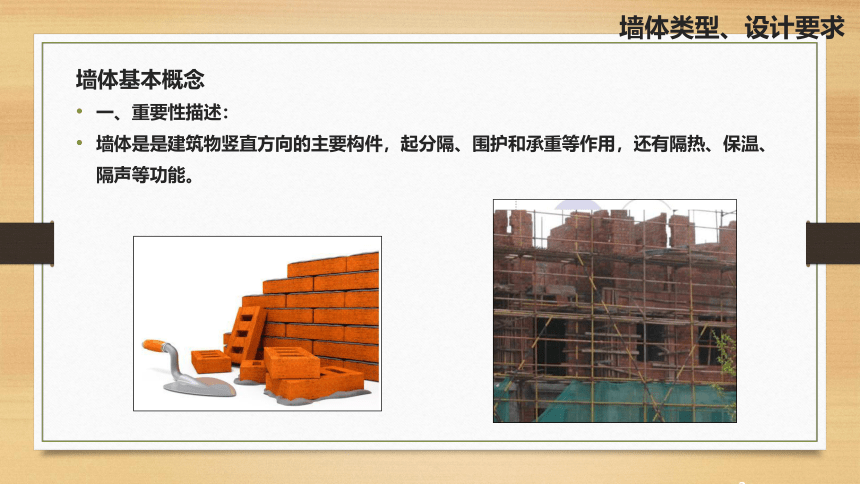

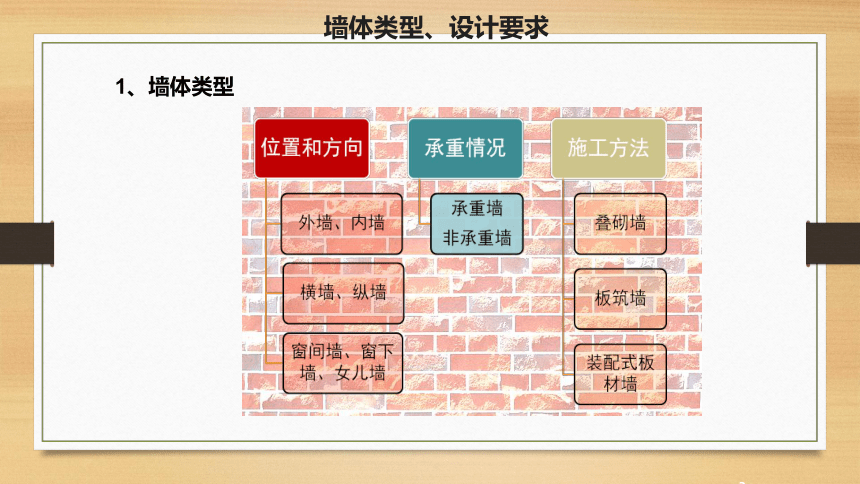

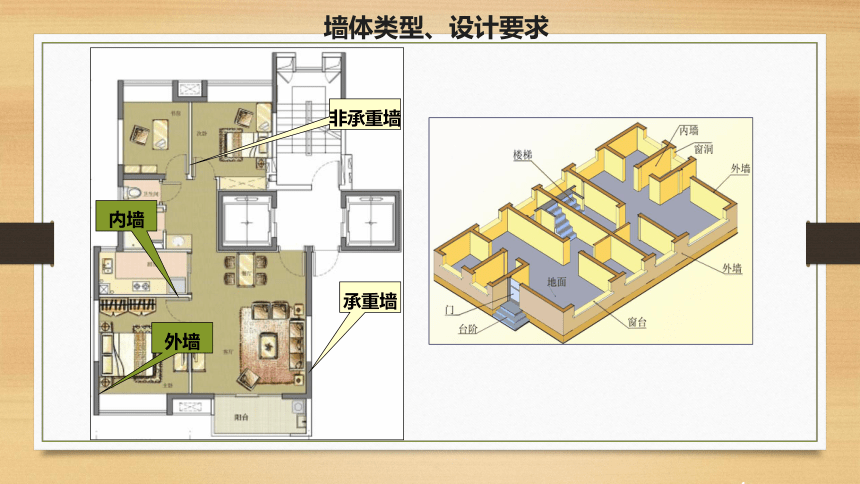

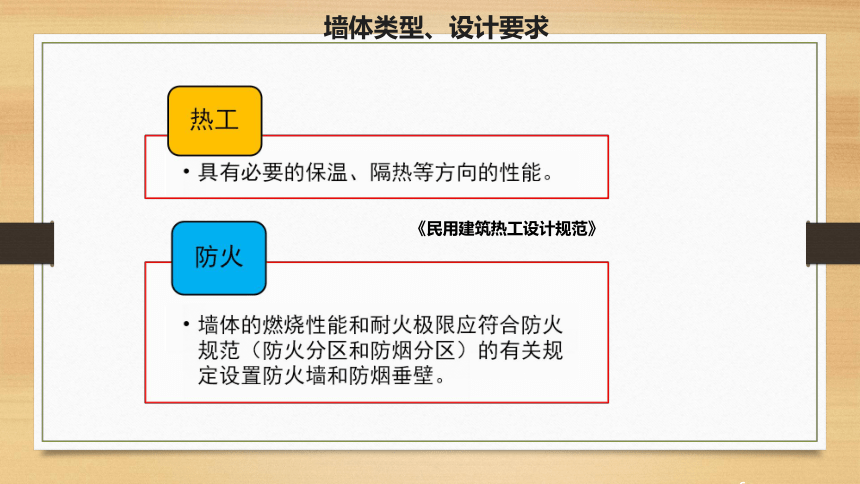

墙体类型、设计要求墙体基本概念一、重要性描述：墙体是是建筑物竖直方向的主要构件，起分隔、围护和承重等作用，还有隔热、保温、隔声等功能。1、墙体类型墙体类型、设计要求外墙内墙承重墙非承重墙墙体类型、设计要求2、墙体的构造要求高厚比β=H0/h≤[β]H0--墙的计算高度h--墙厚[β]--墙容许高厚比墙体类型、设计要求①具有足够的强度和稳定性《民用建筑热工设计规范》墙体类型、设计要求墙体类型、设计要求 5.1 墙体构造
墙体砌筑材料
砌体材料一、砌体知识—砌体材料砌体是用砂浆将块材按一定的技术要求砌筑而成的砌体。其主要材料是块材和砂浆。1、块材：实心砖:全国统一规格，其尺寸为mm：240×115×53。(由于黏土材料耗费广大耕地，从保护土地资源考虑，目前其应用受到政策限制。)多孔砖：竖孔空心砖：砌筑时由于孔洞垂直于受压面，强度较高，可用于承重墙。水平孔空心砖：采用较大的孔洞率，以取得更好的隔热、隔声性能。但强度较低，一般用于外承重墙或框架填充墙。其规格尺寸如下：砌体材料砌块由普通混凝土或轻骨料混凝土制成。目前常用的有混凝土中、小型空心砌块和粉煤灰中型砌块。主规格尺寸为390mm×390mm×190mm.加气混凝土砌块砌体材料项目a系列b系列长度（mm）600600高度（mm）200、250、300200、250、300宽度（mm）100、125、150200、250、300120、180、240砌块的规格尺寸砌体材料混凝土中型空心砌块中型砌块的尺寸将近是小型砌块的2倍轻骨料混凝土小型空心砌块由水泥、砂、轻粗骨料、水等经搅拌成型而得。砌体材料项目ab长度600600高度200200宽度100、125200120墙用板材水泥类墙用板材预应力混凝土空心墙板GRC轻质多孔隔墙条板石膏类墙用板材纸面石膏板石膏空心条板砌体材料2、砂浆砂浆将块材粘结成整体并使砌体受力均匀，同时因砂浆填满块材间的缝隙，还能减少砌体的透气性，提高其保温性和抗冻性。常用的砂浆有水泥砂浆、混合砂浆、石灰砂浆和砌块专用砂浆。砌体材料3、砌体材料的强度等级
块材和砂浆的强度等级，依据其抗压强度来划分。它是确定砌体在各种受力情况下强度的基本数据。
砌体材料
3、砌体材料的强度等级砌体材料砌体结构4、砌体结构砌体的种类为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错缝搭接，避免通缝。同时砖缝砂浆必须饱满，厚薄均匀。（1）砖砌体采用最普遍的一种砌体，大量用于内外承重墙及隔墙。砖砌体可用一顺一丁、三顺一丁、五顺一丁等多种砌法。（2）砌块砌体砌块是最成熟的粘土砖替代材料配筋砌体暗框架结构，延性好，抗震强施工速度是粘土砖的3倍建筑风格多样，应用范围更广综合造价持平或略高砌块弧形商业建筑砌体结构（3）石砌体：由石材和砂浆砌筑的砌体为石砌体。优点是能就地取材、造价低，缺点是自重较大，隔热性能差。常用的石砌体有料石砌体、毛石砌体、毛石混凝土砌体。砌体结构（4）配筋砌体（1）网状配筋砖砌体：在砌体水平灰缝中配置双向钢筋网，可以加强轴心受压或偏心受压墙体的承载能力。（2）组合砌体：由砌体和钢筋混凝土组成。主要用于偏心受压墙、柱。（3）配筋砌块砌体：在砌体中配置竖向和水平钢筋。砌体结构砌体结构5、砌体的受力性能及影响砌体抗压强度的因素砌体受压时单块块材处于复杂应力状态下工作，不仅受压，并且还受弯、受剪和受拉，从而使块材抗压强度不能充分发挥，因此，砌体的抗压强度低于所用块材的抗压强度。影响砌体抗压强度的因素：砌体结构砌体结构
