无筋扩展基础4.2基础的类型和构造无筋扩展基础构造
无筋扩展基础（刚性基础）
是指用砖、石、混凝土、灰土、三合土等材料组成的，且不需配置钢筋的墙下条形基础或柱下独立基础。
特点是抗压性能好，整体性、抗拉、抗弯、抗剪性能差。
适用于地基坚实、均匀、上部荷载较小，六层和六层以下（三合土基础不宜超过四层）的一般民用建筑和墙承重的轻型厂房。

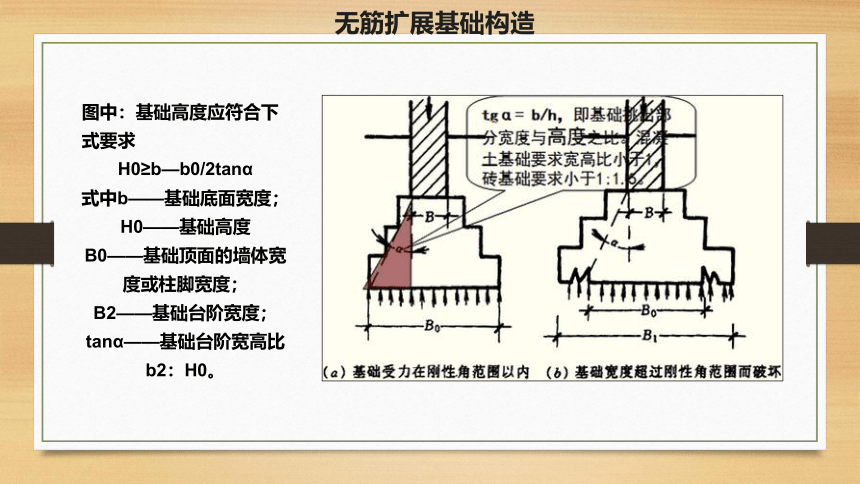

图中：基础高度应符合下式要求
H0≥b—b0/2tanα
式中b——基础底面宽度；
H0——基础高度
B0——基础顶面的墙体宽度或柱脚宽度；
B2——基础台阶宽度；
tanα——基础台阶宽高比b2：H0。

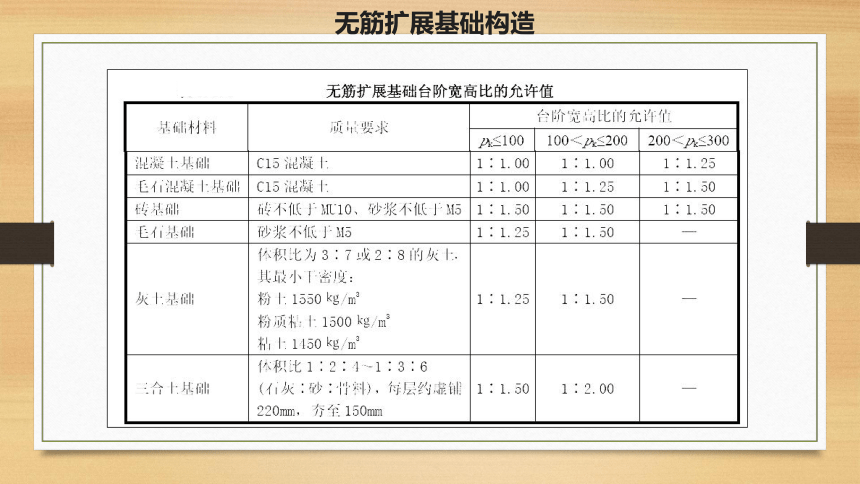

无筋扩展基础构造
无筋扩展基础构造

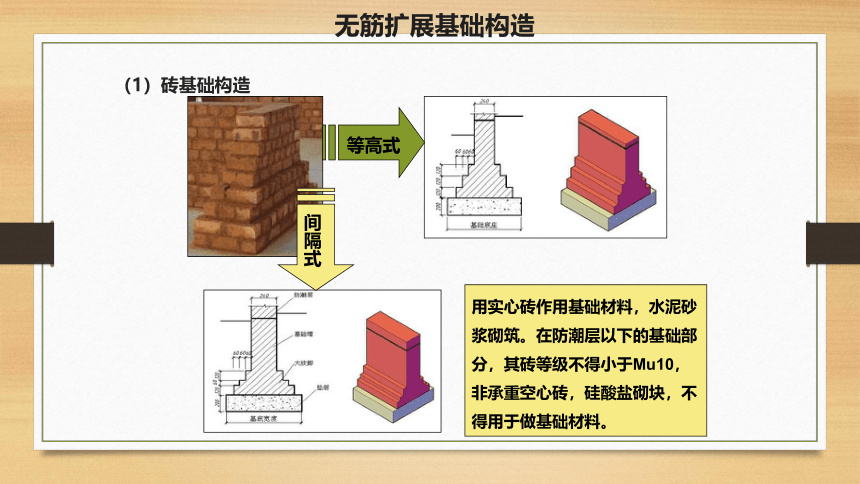

（1）砖基础构造
用实心砖作用基础材料，水泥砂浆砌筑。在防潮层以下的基础部分，其砖等级不得小于Mu10，非承重空心砖，硅酸盐砌块，不得用于做基础材料。
等高式
间隔式
无筋扩展基础构造

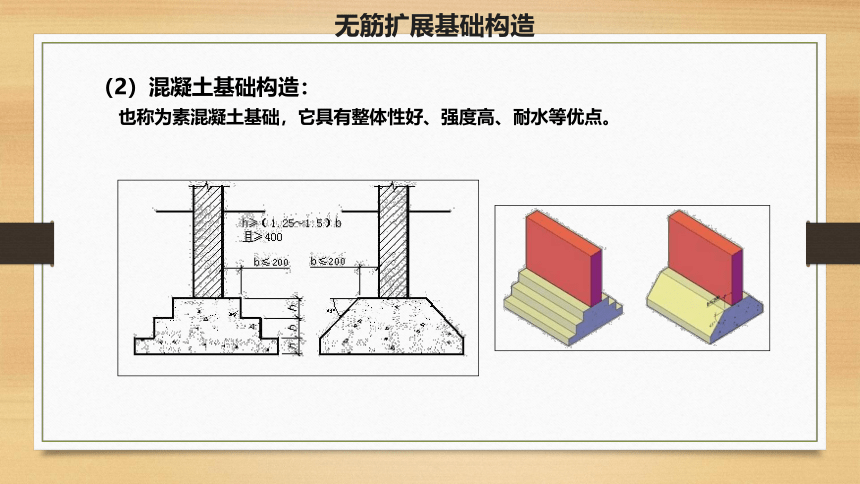

（2）混凝土基础构造：
也称为素混凝土基础，它具有整体性好、强度高、耐水等优点。
无筋扩展基础构造
4.2 基础的类型和构造
扩展基础
扩展基础构造

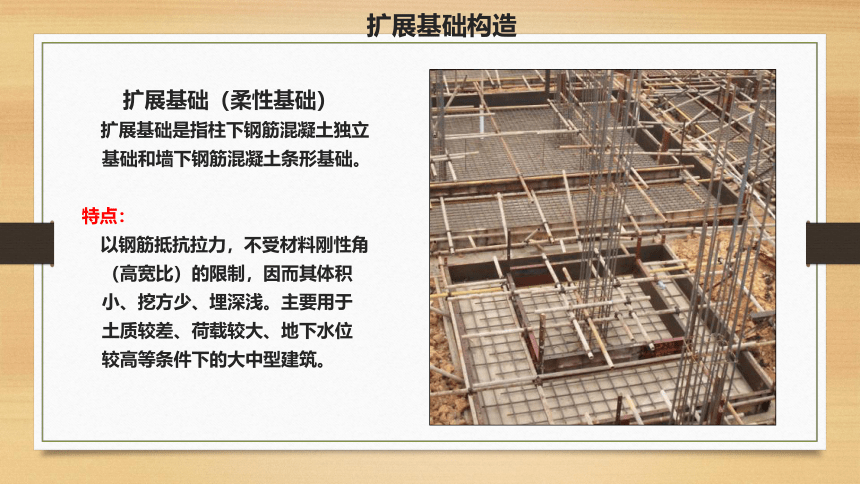

扩展基础（柔性基础）
扩展基础是指柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础。
特点：
以钢筋抵抗拉力，不受材料刚性角（高宽比）的限制，因而其体积小、挖方少、埋深浅。主要用于土质较差、荷载较大、地下水位较高等条件下的大中型建筑。

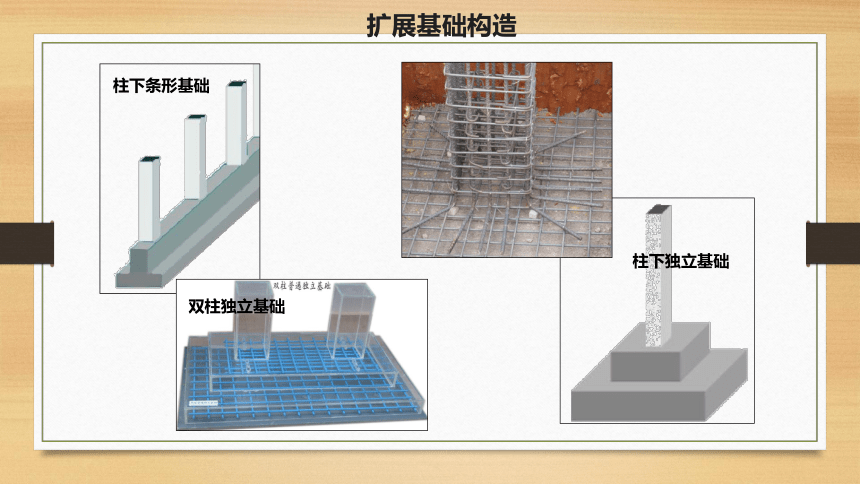

柱下独立基础
柱下条形基础
双柱独立基础
扩展基础构造
柱下独立基础
扩展基础构造
构造要点
（1）锥形基础的边缘高度不宜小于200mm；阶梯形基础的每阶高度宜为300mm～500mm；
（2）垫层的厚度不宜小于70mm；垫层混凝土强度等级应为C10；
（3）扩展基础底板受力钢筋的最小直径不宜小于10mm；间距不宜大于200mm，也不宜小于100mm。墙下钢筋混凝土条形基础纵向分布钢筋的直径不小于8mm；间距不大于300mm，每延米分布钢筋的面积应不小于受力钢筋面积的1/10。当有垫层时钢筋保护层的厚度不小于40mm；无垫层时不小于70mm；
（4）混凝土强度等级不应低于C20。
扩展基础构造
扩展基础构造
扩展基础构造详图
扩展基础构造
扩展基础构造
4.2基础的类型和构造桩基础构造桩基础构造
桩基础
桩基础是深基础的一种。它具有承载能力高、沉降速率低、沉降量小而均匀等特点，能够承受垂直荷载、水平荷载、上拔力及机器产生的振动或动力作用。
桩基础的分类
按截面形式分：圆形、环形、方形、三角形、六边形等；
按材料分：木桩、钢筋混凝土桩、钢桩；
按如土方法分：打入桩、振动桩、压入桩、灌注桩；
按受力性能分：端承桩、摩擦桩。
桩基础
端承桩和摩擦桩
桩基础构造
管桩
桩基础构造
打入桩
桩基础构造
静压桩
桩基础构造
桩基础详图
桩基础构造
整片基础构造
4.2 基础的类型和构造
整片基础
（1）片筏基础:
当上部结构荷载较大，地基承载力较低 时，可选用由整片的钢筋混凝土板承受整个建筑的荷载并传给地基，这种基础称为片笩基础，也叫满堂基础。
片筏基础按其结构形式可分为板式和梁板式。前者的板厚度较大，构造简单；后再的板厚较小，但增加了双向梁，构造较复杂。
整片基础构造
板式
梁板式
整片基础构造
板式
梁板式
整片基础构造
箱形基础
当建筑物荷载很大，浅层地质情况较差或建筑物高度较大，基础需深埋时，为增加建筑物的整体刚度，不至因地基的局部变形影响上部结构，常采用钢筋混凝土整浇成刚度很大的盒状基础，叫箱形基础。其特点是：整体空间刚度大，能有效调整基底压力，且埋深大，稳定性和抗震性能好。常用于高层建筑基础。
箱基顶板
箱基底板
箱基外墙
中层楼板
箱基内墙
整片基础构造
构造要求
平面布置：
尽量对称。
高度与埋置深度：
箱形基础的长度不包括底板悬挑部分。高度不宜小于基础长度（不包括悬挑长度）的1/20，且不小于3m。
底、顶板厚度：
根据受力情况，底板厚度为隔墙间距的1/10～1/8，顶板厚度为200～400mm。
混凝土强度等级：不低于C30，且应满足抗渗要求。
整片基础构造
箱形基础施工现场
整片基础构造
