(共20张PPT)
玻璃幕墙
5.5 墙面装修
玻璃幕墙基本分类
框架支撑
全玻璃幕墙
点支撑
单元式幕墙
玻璃幕墙

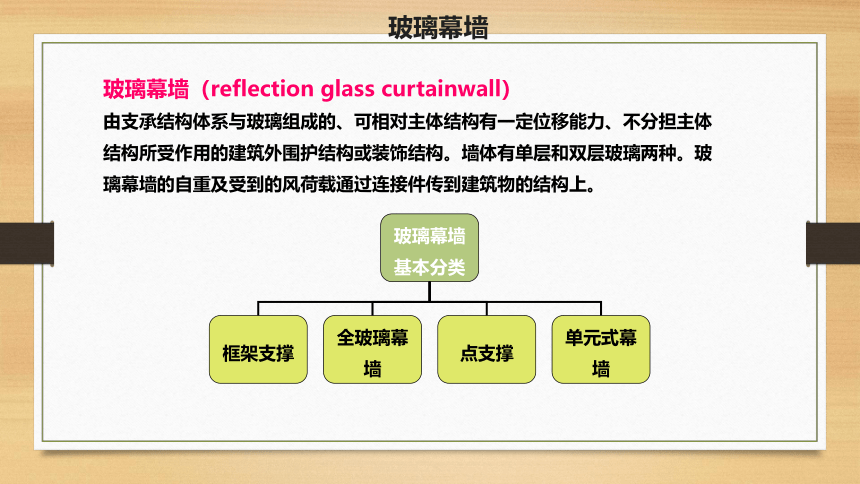

玻璃幕墙（reflection glass curtainwall）
由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。墙体有单层和双层玻璃两种。玻璃幕墙的自重及受到的风荷载通过连接件传到建筑物的结构上。

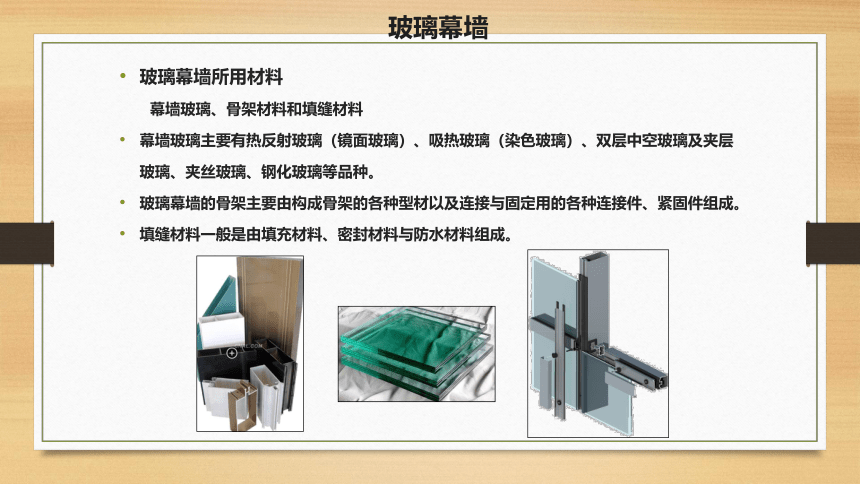

玻璃幕墙所用材料
幕墙玻璃、骨架材料和填缝材料
幕墙玻璃主要有热反射玻璃（镜面玻璃）、吸热玻璃（染色玻璃）、双层中空玻璃及夹层玻璃、夹丝玻璃、钢化玻璃等品种。
玻璃幕墙的骨架主要由构成骨架的各种型材以及连接与固定用的各种连接件、紧固件组成。
填缝材料一般是由填充材料、密封材料与防水材料组成。
玻璃幕墙
玻璃幕墙

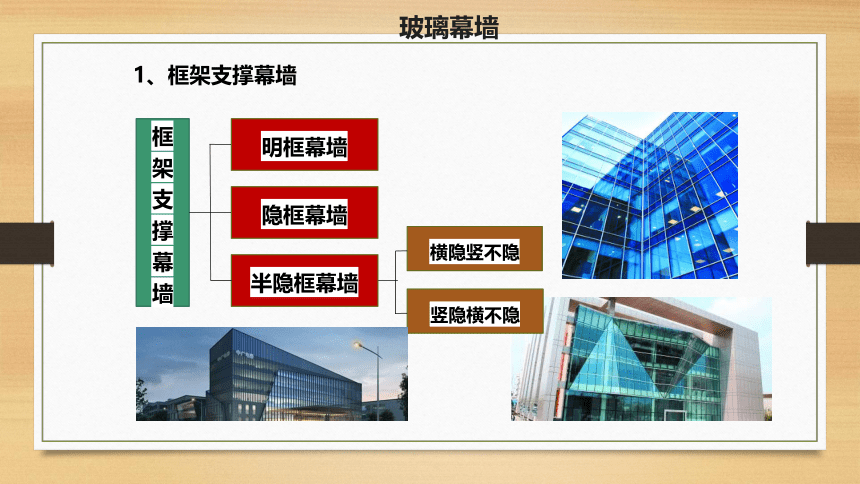

1、框架支撑幕墙
框架支撑幕墙
隐框幕墙
明框幕墙
半隐框幕墙
横隐竖不隐
竖隐横不隐

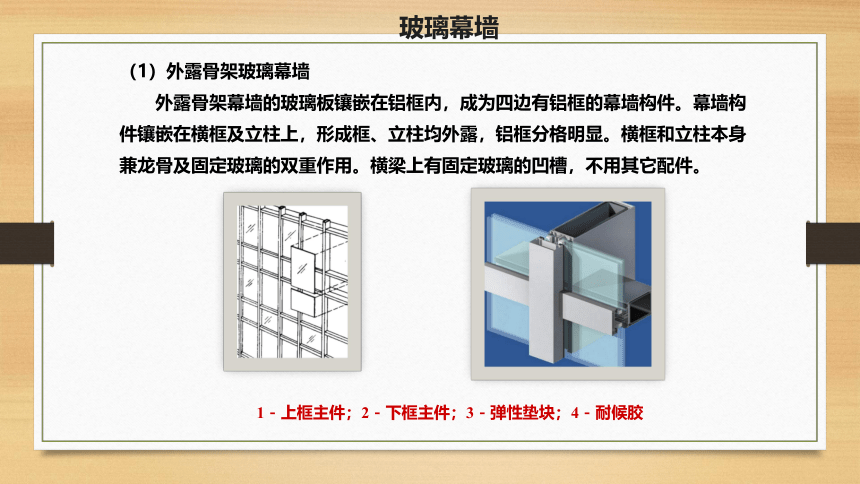

（1）外露骨架玻璃幕墙
外露骨架幕墙的玻璃板镶嵌在铝框内，成为四边有铝框的幕墙构件。幕墙构件镶嵌在横框及立柱上，形成框、立柱均外露，铝框分格明显。横框和立柱本身兼龙骨及固定玻璃的双重作用。横梁上有固定玻璃的凹槽，不用其它配件。
1－上框主件；2－下框主件；3－弹性垫块；4－耐候胶
玻璃幕墙

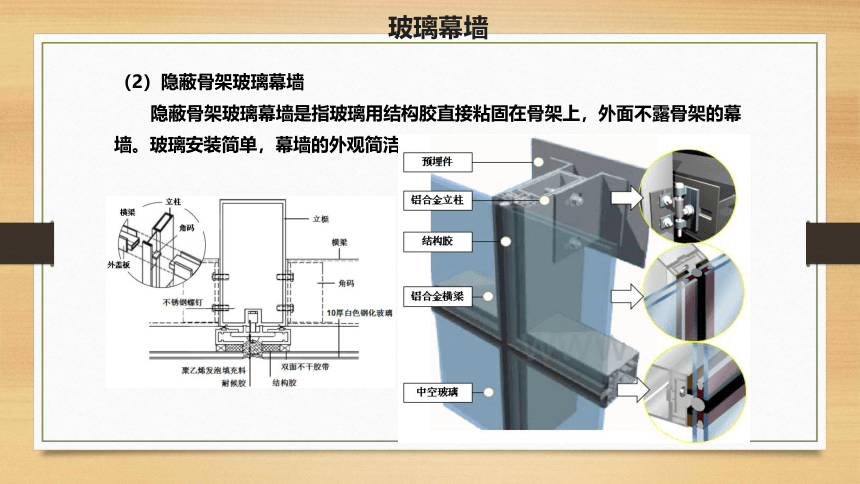

（2）隐蔽骨架玻璃幕墙
隐蔽骨架玻璃幕墙是指玻璃用结构胶直接粘固在骨架上，外面不露骨架的幕墙。玻璃安装简单，幕墙的外观简洁大方。
玻璃幕墙

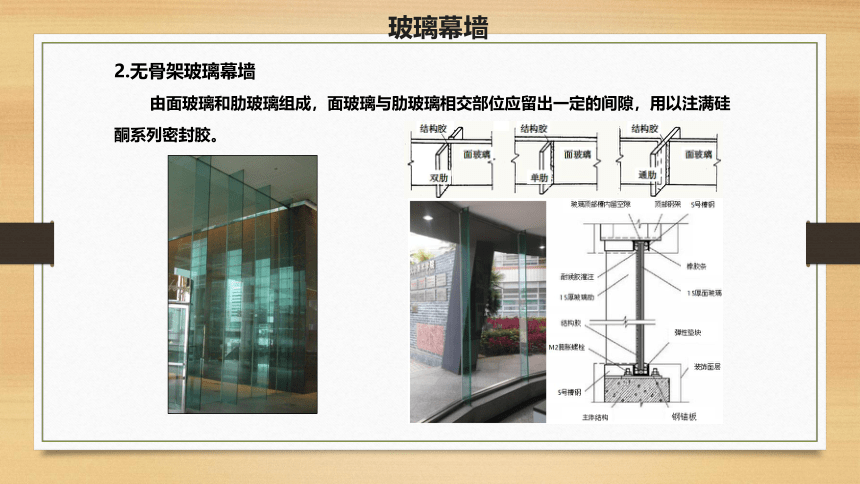

2.无骨架玻璃幕墙
由面玻璃和肋玻璃组成，面玻璃与肋玻璃相交部位应留出一定的间隙，用以注满硅酮系列密封胶。
玻璃幕墙

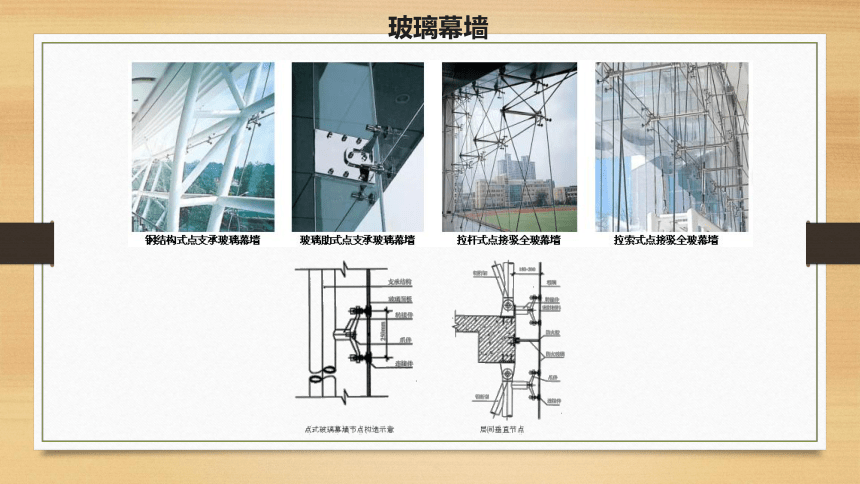

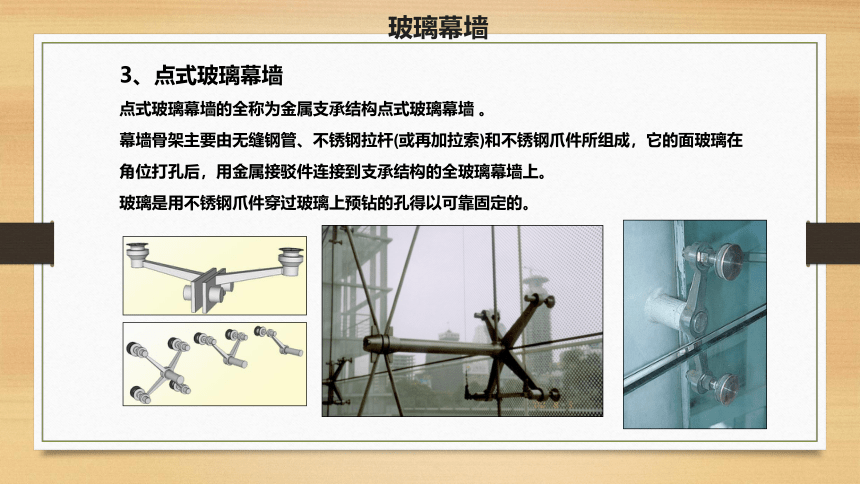

3、点式玻璃幕墙
点式玻璃幕墙的全称为金属支承结构点式玻璃幕墙 。
幕墙骨架主要由无缝钢管、不锈钢拉杆(或再加拉索)和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。
玻璃是用不锈钢爪件穿过玻璃上预钻的孔得以可靠固定的。
玻璃幕墙
玻璃幕墙
玻璃幕墙
玻璃幕墙
2、单元式幕墙
单元式幕墙是将铝合金骨架、玻璃、垫块、保温材料、减震和防水材料以及装饰面料等构件事先在工厂组合成带有附加铁件的幕墙单元，在现场直接与建筑结构相连接的玻璃幕墙。
预制墙板简介
5.6 预制墙板
预制混凝土墙板简介
预制混凝土墙板
在预制厂（场）或建筑工地加工制成供建筑装配用的加筋混凝土板型构件，简称墙板或壁板。采用预制混凝土墙板建造装配式大板建筑，可以提高工厂化、机械化施工程度，减少现场湿作业，节约现场用工，克服季节影响，缩短建筑施工周期。
预制混凝土墙板
内墙板
外墙板
横墙板
隔墙板
纵墙板
正面外墙板
山墙板
檐墙板
承重墙板
非承重墙板
内墙板应具有隔声与防火的功能。内墙板
一般采用单一材料(普通混凝土、硅酸盐
混凝土或轻集料混凝土)制成，有实心与
空心两种。
自承重墙板
承重墙板
预制混凝土墙板简介
外墙板应具有隔声与防火、隔热保温、抗渗、抗冻融、防碳化等作用和满足建筑艺术装饰的要求，外墙板可用轻集料单一材料制成，也可采用复合材料（结构层、保温隔热层和饰面层）制成。
中国从1958年在北京建成了第一栋预制混凝土墙板住宅以来，预制混凝土墙板工业发展迅速。采用预制混凝土墙板建造全装配式和装配整体式大板建筑，已成为中国向建筑工业化发展的途径之一。随着建筑工业化水平的不断提高，外墙板饰面应尽量采用装饰混凝土或灌筑中完成饰面层的工艺，以加快工程速度。
预制混凝土墙板简介
预制混凝土墙板简介
预制混凝土墙板简介
预制混凝土墙板简介
重庆市化龙桥B18/02项目:该项目为框剪高层住宅建筑，施工工艺采用了大型预制构件——PC板，为西南地区首家采用此工艺的项目。PC预制板集墙板、窗框为一体，其特点是有利于提高工厂化程度、优化工期、节省材料、减少环境污染等。
预制混凝土墙板简介
预制混凝土墙板简介
PC板
