4.1 地基基础的设计要求
基本概念
地基基础基本概念

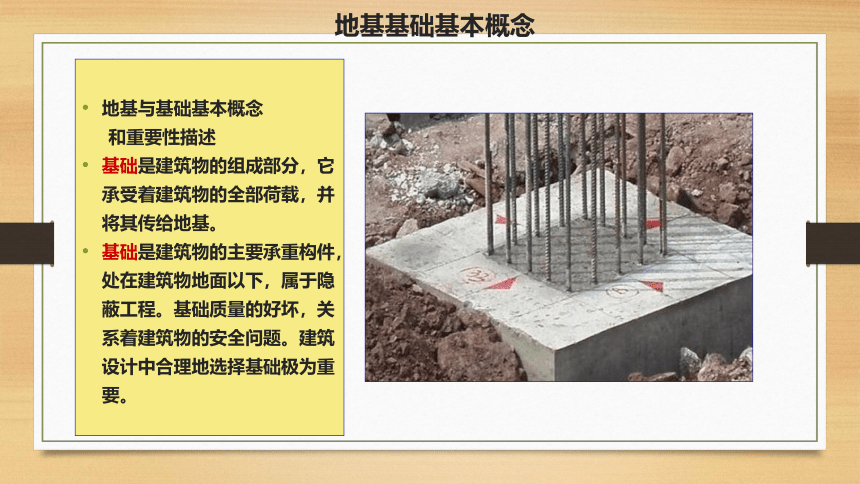

地基与基础基本概念
和重要性描述
基础是建筑物的组成部分，它承受着建筑物的全部荷载，并将其传给地基。
基础是建筑物的主要承重构件，处在建筑物地面以下，属于隐蔽工程。基础质量的好坏，关系着建筑物的安全问题。建筑设计中合理地选择基础极为重要。
地基基础基本概念

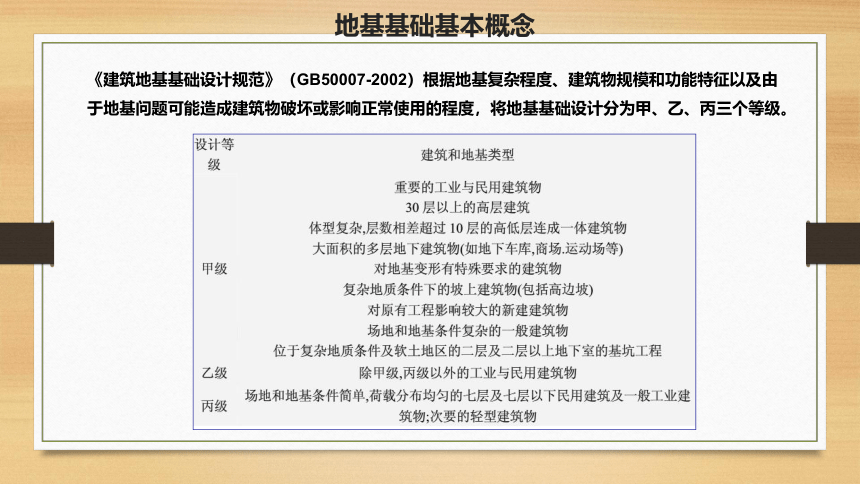

《建筑地基基础设计规范》（GB50007-2002）根据地基复杂程度、建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度，将地基基础设计分为甲、乙、丙三个等级。
地基基础基本概念

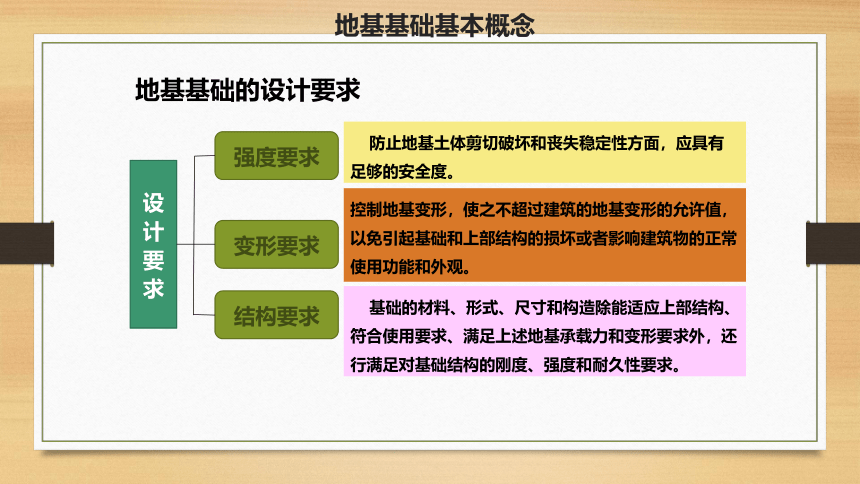

地基基础的设计要求
设
计
要
求
强度要求
变形要求
结构要求
防止地基土体剪切破坏和丧失稳定性方面，应具有足够的安全度。
控制地基变形，使之不超过建筑的地基变形的允许值，以免引起基础和上部结构的损坏或者影响建筑物的正常使用功能和外观。
基础的材料、形式、尺寸和构造除能适应上部结构、符合使用要求、满足上述地基承载力和变形要求外，还行满足对基础结构的刚度、强度和耐久性要求。
地基基础基本概念

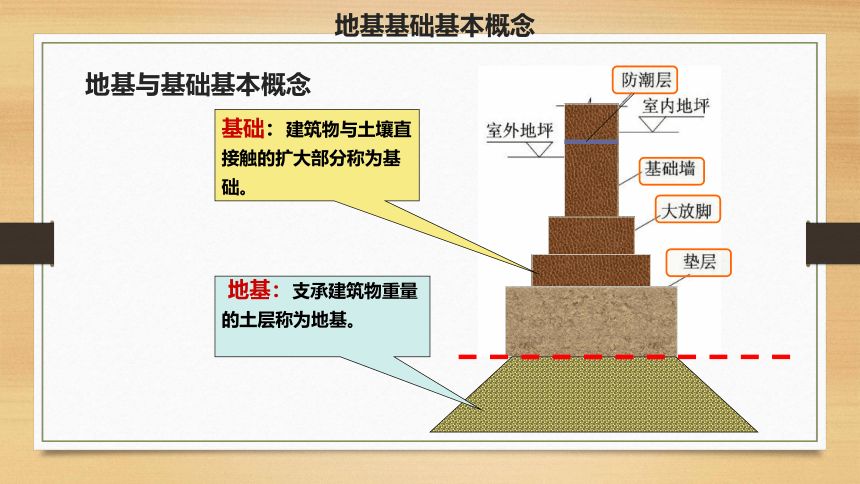

地基与基础基本概念
基础：建筑物与土壤直
接触的扩大部分称为基
础。
地基：支承建筑物重量
的土层称为地基。
地基基础基本概念

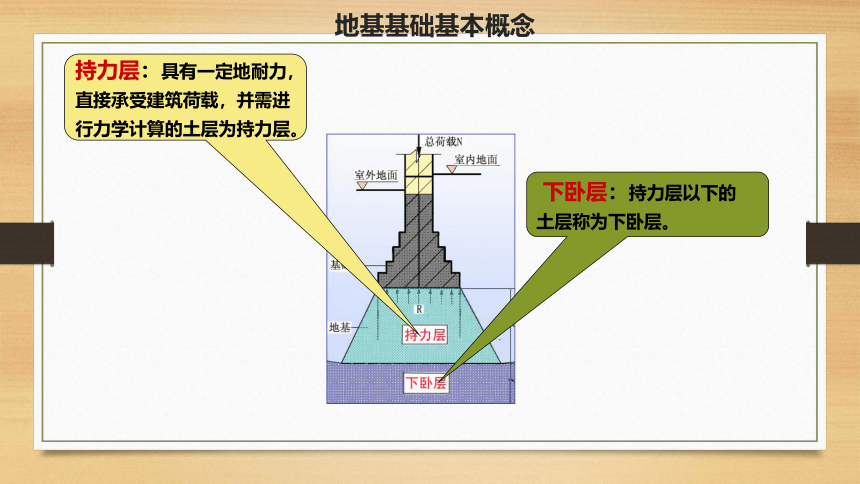

持力层：具有一定地耐力，
直接承受建筑荷载，并需进
行力学计算的土层为持力层。
下卧层：持力层以下的
土层称为下卧层。
地基基础基本概念

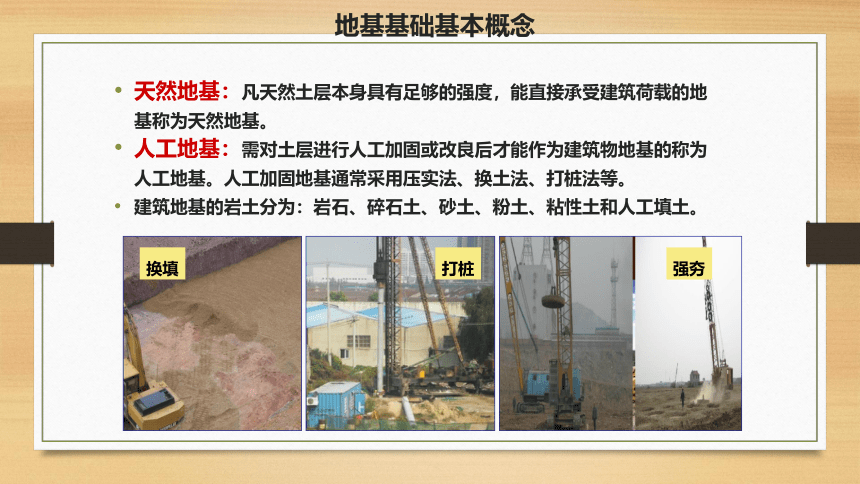

天然地基：凡天然土层本身具有足够的强度，能直接承受建筑荷载的地基称为天然地基。
人工地基：需对土层进行人工加固或改良后才能作为建筑物地基的称为人工地基。人工加固地基通常采用压实法、换土法、打桩法等。
建筑地基的岩土分为：岩石、碎石土、砂土、粉土、粘性土和人工填土。
换填
强夯
打桩
基础埋置深度：
由室外设计地面到基
础底面的距离称为基
础的埋置深度。
地基基础基本概念
地基基础基本概念
地基与基础的关系
式中：
A——基础地面面积
N——基础传给地基的压力
f——地基的容许承载力
A≥N/f
地基承载力f不变时，传给地基的压力N越大，基础底面积A也越大；当建筑总荷载不变时，容许地基承载力f越小，则基础底面积A要求越大。
埋置深度大于等于5M基础称为深基础；埋置深度小于5M的基础称为浅基础。
说明：
（1）在满足地基稳定和变形要求的前提下，基础应尽量浅埋。除岩石地基外，基础埋深不宜小于0.5M。
（2）基础宜埋置在地下水位以上。必须埋置在地下水位以下时，应采取地基土在施工中不受扰动的措施。
（3）有相邻地基时，新建筑物的基础埋深不宜大于原有建筑基础。
（4）确定基础埋深时，还应考虑地基的冻胀性。
地基基础基本概念
深基坑工程包括基坑支护体系设
计、施工、土方的开挖，是一项
综合性很强的系统工程。具有以
下四项特征：一是深基坑工程的
区域性很强；二是深基坑工程的
个性很强；三是深基坑中的支护是一种临时结构；四是深基坑工程具有很强的时空效应与环境效应。
采用800mm厚连续墙+5层锚杆支护体系
基坑支护设计是基坑开挖安全的基本保证，应由有设计资质的单位进行支护专项设计。
北京财源国际中心西北角支护全景
2009年6月23日，星期六，凌晨5点35分许，位于上海市闵行区淀浦河南岸的在建楼盘“莲花河畔景苑”7号楼，一座高38米、至少1万吨重的13层高楼，忽然从三、四米高处断裂，在不到10秒钟的时间里向南侧整体倾倒，最终异常完整地平躺在两栋楼间的空地上。
案例
倒塌原因
官方公布的调查结果（来自14人的专家调查组，专家组组长为中国工程院院士、上海现代建筑设计集团总工程师江欢成。）
直接原因：
紧贴7号楼北侧，在短时间内堆土过高，最高处达10米左右；与此同时，紧邻7号楼南侧的地下车库基坑正在开挖，开挖深度4.6米，大楼两侧的压力差使土体产生水平位移，过大的水平力超过了桩基的抗侧能力，导致房屋倾倒。
如图：
事件传到国外，世界
列强被中国玻璃的
质量惊呆了
PHC桩(预应力高
强混凝土)管桩
