2.5 剖面图与断面图
剖面图

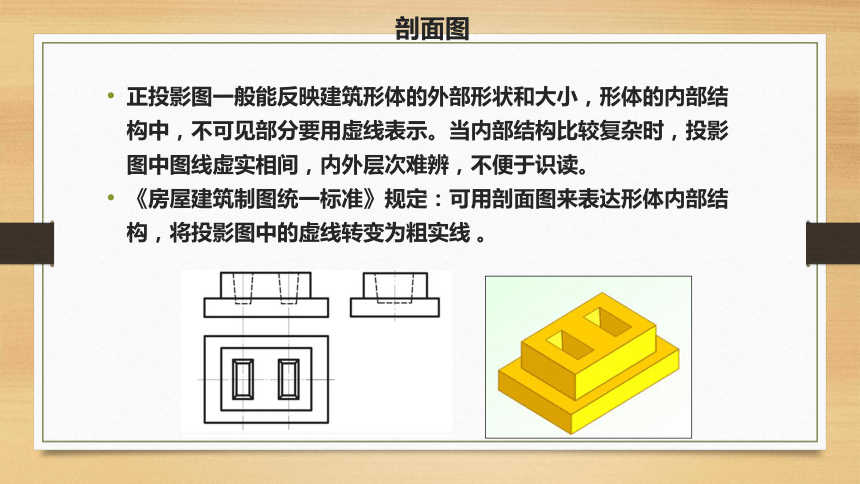

正投影图一般能反映建筑形体的外部形状和大小，形体的内部结构中，不可见部分要用虚线表示。当内部结构比较复杂时，投影图中图线虚实相间，内外层次难辨，不便于识读。
《房屋建筑制图统一标准》规定：可用剖面图来表达形体内部结构，将投影图中的虚线转变为粗实线 。

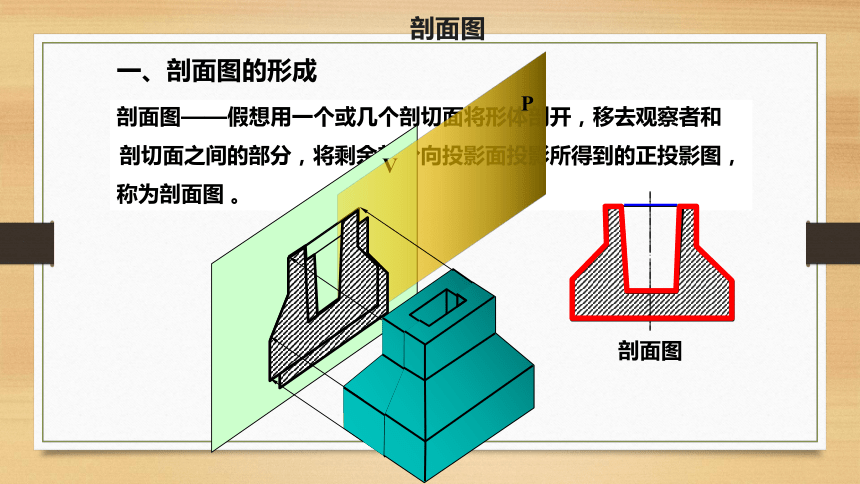

剖面图——假想用一个或几个剖切面将形体剖开，移去观察者和
剖切面之间的部分，将剩余部分向投影面投影所得到的正投影图，
称为剖面图 。
V
一、剖面图的形成
P
剖面图
剖面图

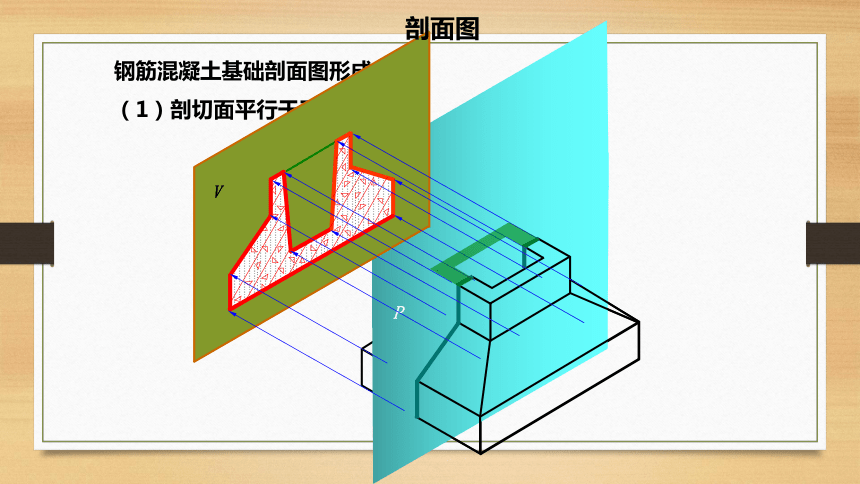

钢筋混凝土基础剖面图形成
（1）剖切面平行于正平面
P
V
剖面图
Q
W

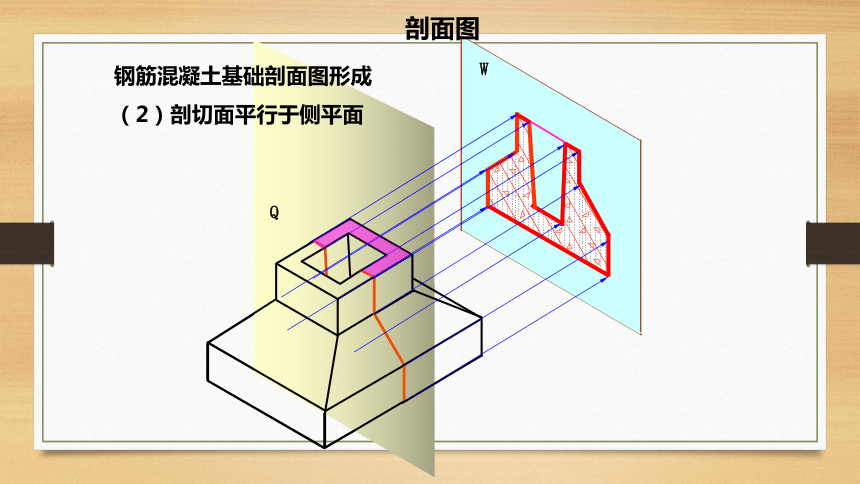

钢筋混凝土基础剖面图形成
（2）剖切面平行于侧平面
剖面图
1
1
3
3
建施-5

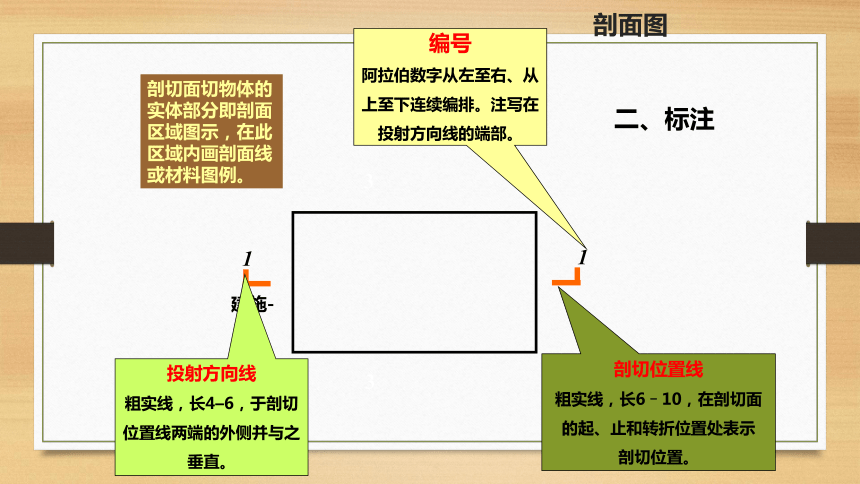

二、标注
剖切位置线
粗实线，长6–10，在剖切面
的起、止和转折位置处表示
剖切位置。
编号
阿拉伯数字从左至右、从
上至下连续编排。注写在
投射方向线的端部。
投射方向线
粗实线，长4–6，于剖切
位置线两端的外侧并与之
垂直。
剖切面切物体的实体部分即剖面区域图示，在此区域内画剖面线或材料图例。
剖面图

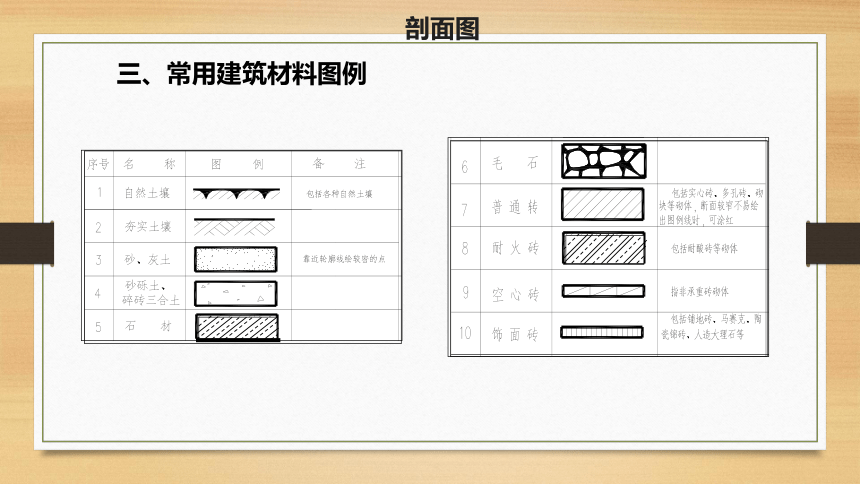

三、常用建筑材料图例
剖面图
剖面图
剖面图
剖面图
三、剖面图的种类
1、全剖面
2、半剖面图（一半画成外形图，另一半画 剖面图）
3、局部剖面图及分层局部剖面图
1、全剖面
剖切面完全剖开物体，适用于不对称物体，或虽对称但外形较简单，或其它视图已经将其外形表达清楚的物体。
剖面图
适用：具有与投影面垂直的对称平面且其内、外均需表达的物体。
习惯上：
当对称中心线是竖直线时，
其右边画剖面图，左边画外形；
当对称中心线是水平横线时，
其下边画剖面图，上边画外形。
2、半剖面图
一半画成外形图，另一半画剖面图。当物体具有对称平面时，向垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。
剖面图
正锥壳基础
半剖面图
V
例1 将主视图改画成半剖面图。
剖面图
杯形基础的分层剖切剖面图
Φ14双向@200
3、局部剖面图及分层局部剖面图
用剖切面局部地剖开物体。适用于只需要显示其局部构造或多层次构造的物体。波浪线不应与任何图线重合。
剖面图
3、局部剖面图及分层局部剖面图
支墩
多孔滤板
承托层
石英砂
石英砂
剖面图
剖面图
4、阶梯剖面图
用两个或者两个以上相互平行且平行于基本投影面的剖切平面剖开物体的方法。
