(共27张PPT)
3.1.1 建筑的构成要素

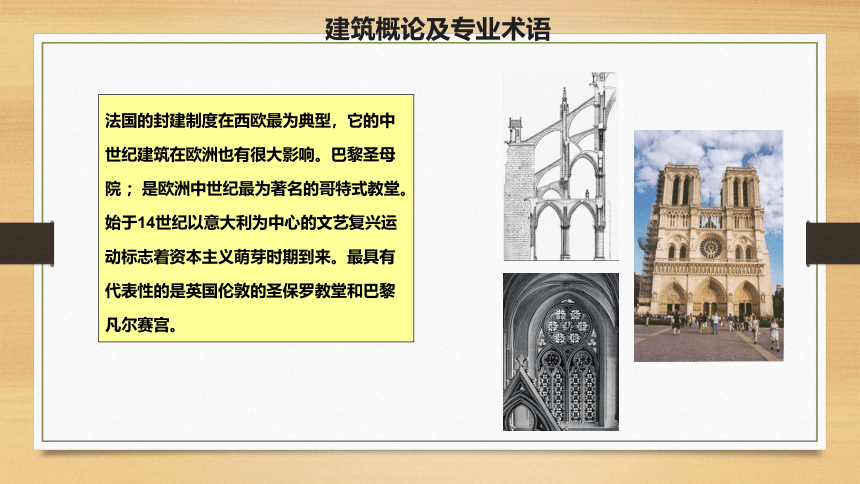

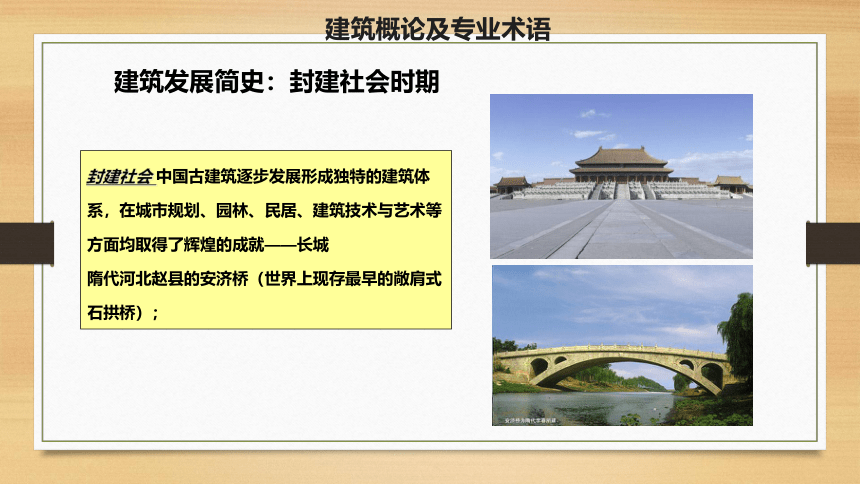

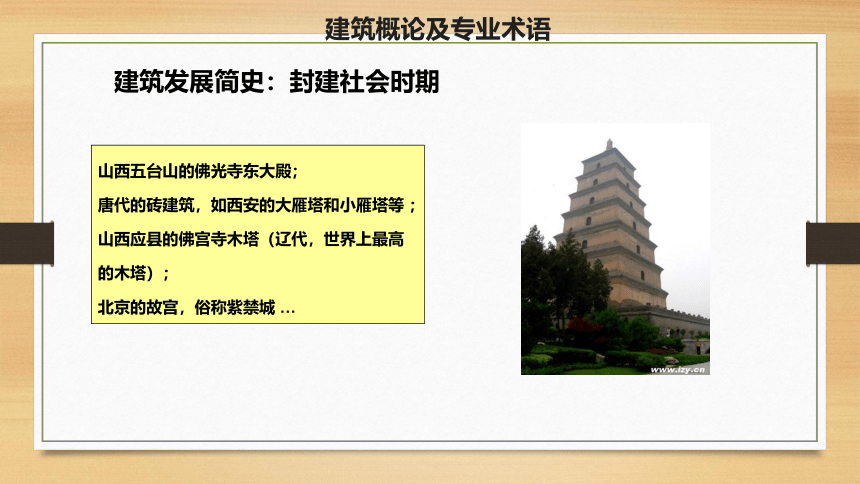

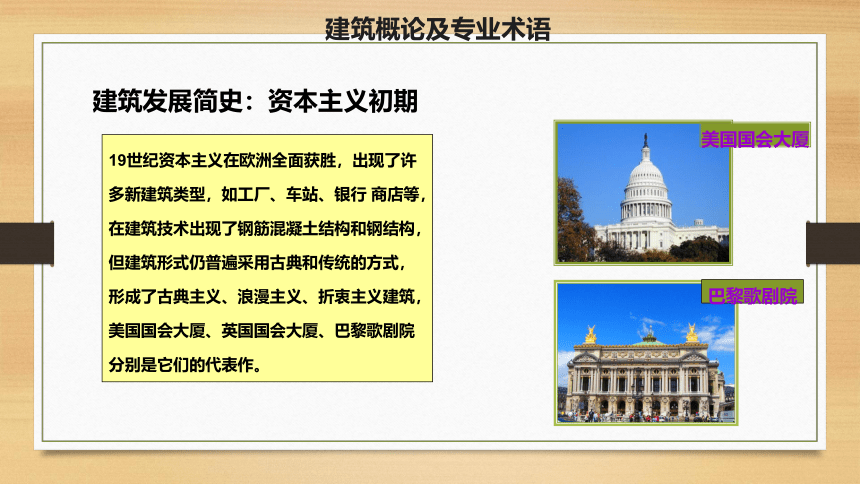

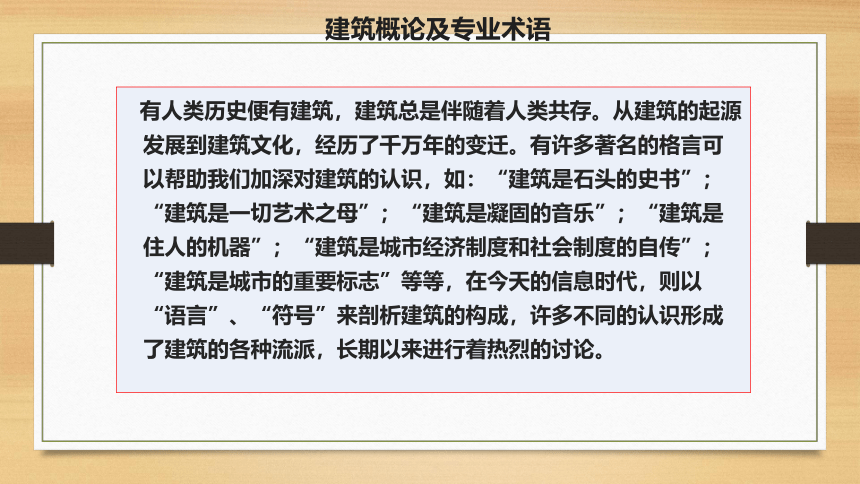

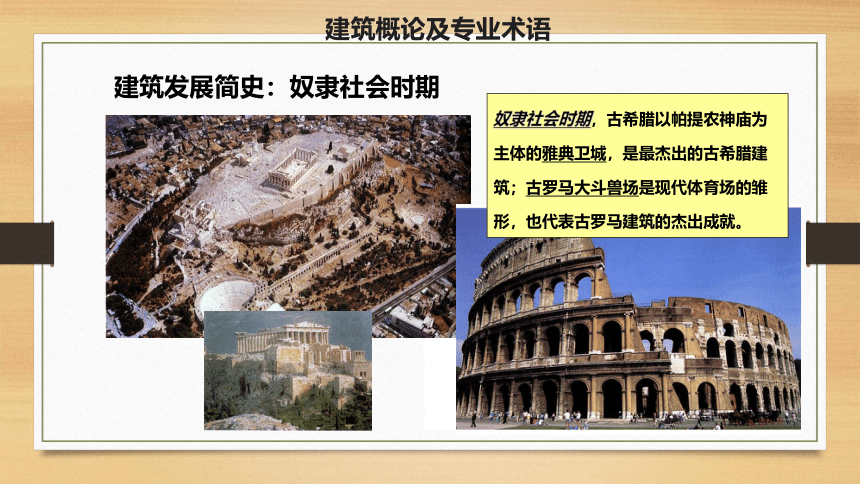

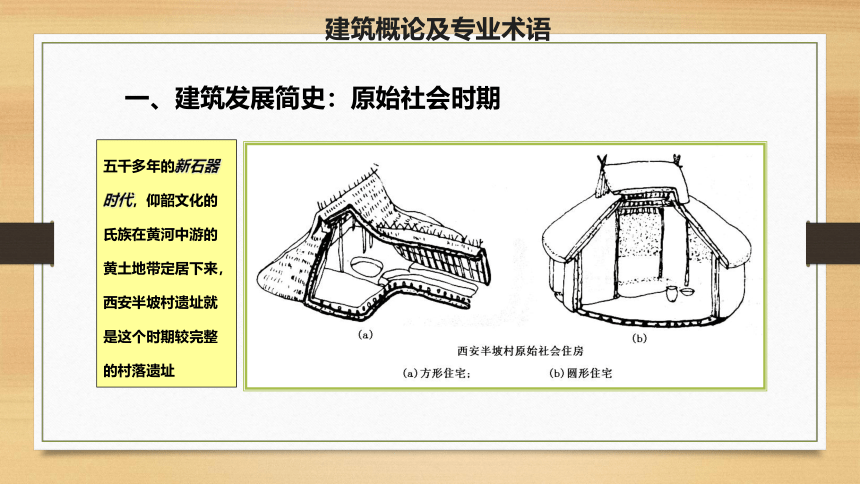

有人类历史便有建筑，建筑总是伴随着人类共存。从建筑的起源发展到建筑文化，经历了千万年的变迁。有许多著名的格言可以帮助我们加深对建筑的认识，如：“建筑是石头的史书”；“建筑是一切艺术之母”；“建筑是凝固的音乐”；“建筑是住人的机器”；“建筑是城市经济制度和社会制度的自传”；“建筑是城市的重要标志”等等，在今天的信息时代，则以“语言”、“符号”来剖析建筑的构成，许多不同的认识形成了建筑的各种流派，长期以来进行着热烈的讨论。建筑概论及专业术语五千多年的新石器时代，仰韶文化的氏族在黄河中游的黄土地带定居下来，西安半坡村遗址就是这个时期较完整的村落遗址一、建筑发展简史：原始社会时期建筑概论及专业术语建筑发展简史：奴隶社会时期奴隶社会时期，奴隶主利用奴隶们的无偿劳动力，建造了大规模的建筑物，如埃及的吉萨金字塔群，造型简单、精确、稳定，是古埃及金字塔中最为成熟的代表作。其中最大的一座为胡夫金字塔 。建筑概论及专业术语建筑发展简史：奴隶社会时期奴隶社会时期，古希腊以帕提农神庙为主体的雅典卫城，是最杰出的古希腊建筑；古罗马大斗兽场是现代体育场的雏形，也代表古罗马建筑的杰出成就。建筑概论及专业术语封建社会中国古建筑逐步发展形成独特的建筑体系，在城市规划、园林、民居、建筑技术与艺术等方面均取得了辉煌的成就——长城隋代河北赵县的安济桥（世界上现存最早的敞肩式石拱桥）；建筑发展简史：封建社会时期建筑概论及专业术语山西五台山的佛光寺东大殿；唐代的砖建筑，如西安的大雁塔和小雁塔等 ；山西应县的佛宫寺木塔（辽代，世界上最高的木塔）；北京的故宫，俗称紫禁城 …建筑发展简史：封建社会时期建筑概论及专业术语法国的封建制度在西欧最为典型，它的中世纪建筑在欧洲也有很大影响。巴黎圣母院 ；是欧洲中世纪最为著名的哥特式教堂。始于14世纪以意大利为中心的文艺复兴运动标志着资本主义萌芽时期到来。最具有代表性的是英国伦敦的圣保罗教堂和巴黎凡尔赛宫。建筑概论及专业术语19世纪资本主义在欧洲全面获胜，出现了许多新建筑类型，如工厂、车站、银行 商店等，在建筑技术出现了钢筋混凝土结构和钢结构，但建筑形式仍普遍采用古典和传统的方式，形成了古典主义、浪漫主义、折衷主义建筑，美国国会大厦、英国国会大厦、巴黎歌剧院分别是它们的代表作。美国国会大厦巴黎歌剧院建筑发展简史：资本主义初期建筑概论及专业术语20世纪20年代以来，格罗皮乌斯、勒·柯布西耶、密斯·凡·德·罗、赖特等建筑大师为代表的“现代建筑”形成了世界建筑的主流建筑发展简史：现代主义初期建筑概论及专业术语第二次世界大战后，经济的迅速复苏，工业和科学技术的高度发展，各种新兴材料的的出现，促进了建筑结构的发展，各种形式的空间结构相继出现，电梯、空调等设备的发展，使建筑形象发生了巨大的变化，出现了一个建筑“多元化”的时代。建筑发展简史：现代主义建筑建筑概论及专业术语（1）建筑物指直接供人们使用的建筑称为建筑物。如住宅、学校、办公楼等。（2）构筑物指间接供人们使用的建筑称为构筑物。如水塔、蓄水池、烟囱等。（3）横向是指建筑物的宽度方向。（4）纵向是指建筑物的长度方向的距离。建筑概论及专业术语二、建筑常用专业术语（5）横向定位轴线是平行于建筑物宽度方向设置的轴线，用以确定横向墙体、柱、梁、基础的位置。（6）纵向定位轴线是平行于建筑物长度方向设置的轴线，用以确定纵向墙体、柱、梁、基础的位置。（7）开间是两相邻横向定位轴线之间的距离。建筑概论及专业术语（8）进深是两相邻纵向定位轴线之间的距离。（9）层高是指层间高度，即地面至楼面或楼面至楼面的高度（顶层为顶层楼面至屋面板上皮的高度）。（10）净高是指房间的净空高度，即地面至顶棚下皮的高度。它等于层高减去楼地面厚度、楼板厚度和顶棚高度。（11）建筑高度是指室外地坪至檐口顶部的总高度。（12）柱距是相邻两条横向定位轴线之间的距离，单位为mm。用于框架。（13）柱网是由双向轴线和轴线交点处的柱形成的网状平面。建筑概论及专业术语（14）建筑朝向：建筑的最长立面及主要开口部位的朝向。（15）建筑面积：指建筑物外包尺寸的乘积乘以层数，由使用面积、交通面积和结构面积组成。（16）使用面积：指主要使用房间和辅助使用房间的净面积。（17）交通面积：指走廊、门厅、楼梯、电梯、坡道、自动扶梯等交通设施所占的净面积。（18）结构面积：指墙体、柱子等所占的面积。建筑概论及专业术语净高（H1)和层高(H2)建筑概论及专业术语 3.1.1 建筑的组成
建筑的构造组成
一、建筑的构成要素
是建筑体型、立面式样、建筑色彩、材料质感、
细部装饰等的综合反映
建筑材料和结构是构成建筑空间环境的骨架
建筑设备是保证建筑达到某种要求的技术条件
建筑施工技术则是实现建筑生产的过程和方法
是指在物质和精神方面的具体使用要求
建筑功能
建筑的
物质技
术条件
建筑形象
建
筑
的
构
成
要
素
功能是主导因素，它对物质技术条件和建筑形象起决定作用；物质技术条件是实现建筑功能的手段，它对建筑功能起制约或促进作用；建筑形象则是建筑功能、技术和艺术内容的综合表现。一个优秀的建筑作品应该是三者的辨证统一。
图1：流水别墅
建筑的构造组成
建筑的构造组成
二、民用建筑构造概述
建 筑 构 造
研究
任务
根据建筑物的功能要求，提供符合适用、安全、经济、美观的构造方案，以作为建筑设计中综合解决技术问题及进行施工图设计、绘制大样图等的依据
建筑物各组成部分的构造原理
和构造方法的学科
基 础
屋 顶
墙
楼地层
楼 梯
门 窗
其 他
建筑物下部的承重结构
建筑物的承重和围护构件，根据位置的不同又分为外墙、内墙
建筑物水平的承重构件
供人们上下楼层的垂直交通设施
建筑物顶部的承重和围护构件
满足人流通行疏散和建筑采光通风的围护构件
如散水、台阶、雨篷、挑檐、女儿墙、栏杆、扶手等附属构件
三民用建筑构造组成
建筑的构造组成
图2：建筑的组成
建筑的构造组成
建筑的构造组成
建筑的构造组成
影响建筑构造的因素
影响建筑构造的因素很多，大致可以归纳为以下几个方面。
（1） 外力作用的影响
（2） 自然环境的影响
（3） 人为因素的影响
（4） 物质技术条件的影响
影响建筑构造的因素
建筑的构造组成
建筑构造设计原则
（1）必须满足建筑使用功能的要求
（2）必须有利于结构安全
（3）必须适应建筑工业化发展的需要
（4）必须讲求建筑经济的综合效益
（5）必须注意美观
建筑的构造组成
国家体育场即“鸟巢”位于北京奥林匹克公园，建筑面积约26万平方米，可容纳观众10万人，承担2008北京奥运会田径、足球两大项目的比赛任务，同时承担奥运会开幕式、闭幕式任务。国家体育场工程为特级体育建筑，主体结构设计使用年限100年，耐火等级为一级，抗震设防烈度8度，地下工程防水等级1级。体育场主体建筑呈空间马鞍椭圆形，南北长333米、东西宽294米的，高69米。主体钢结构形成整体的巨型空间酷似“鸟巢”的结构。
国家体育场（鸟巢）
