3.1.2 建筑的分类
建筑的分类

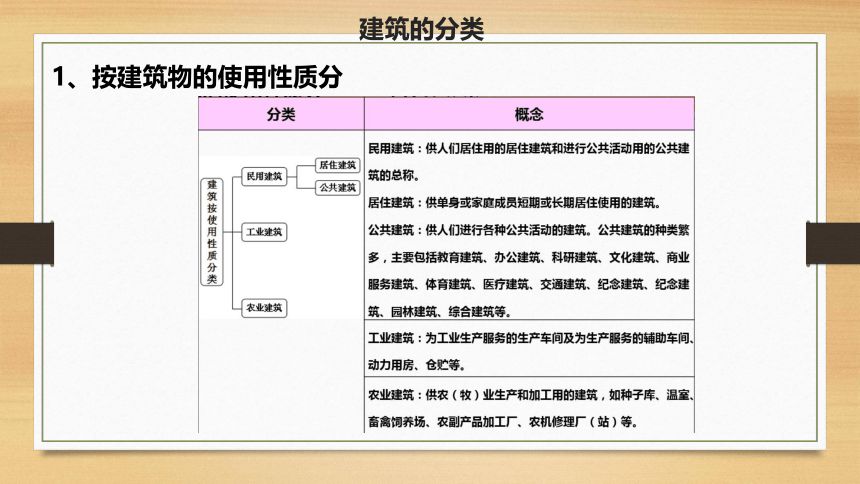

1、按建筑物的使用性质分

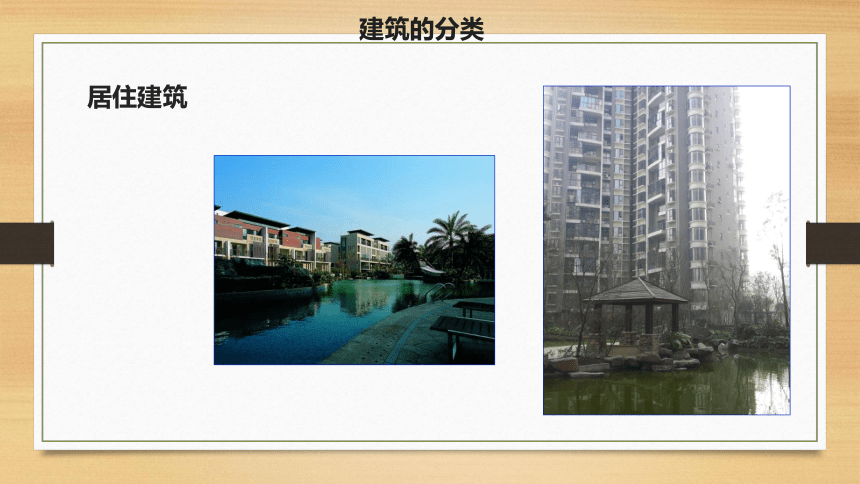

居住建筑
建筑的分类

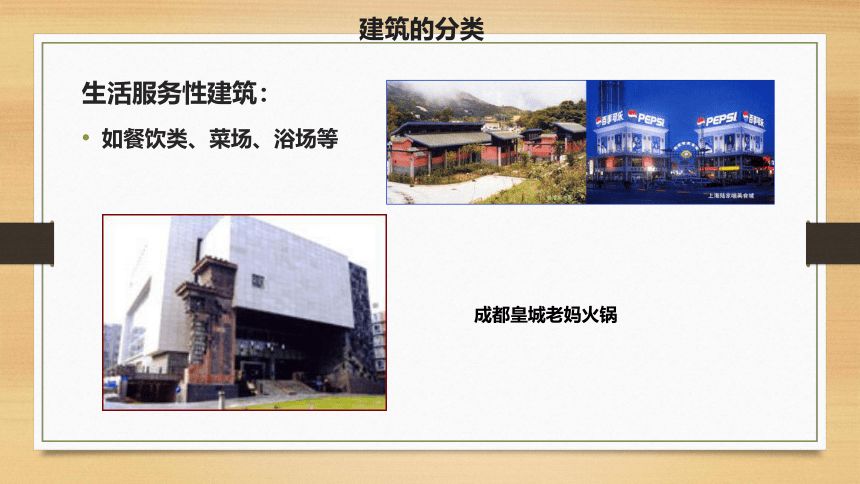

生活服务性建筑：
如餐饮类、菜场、浴场等
成都皇城老妈火锅
建筑的分类

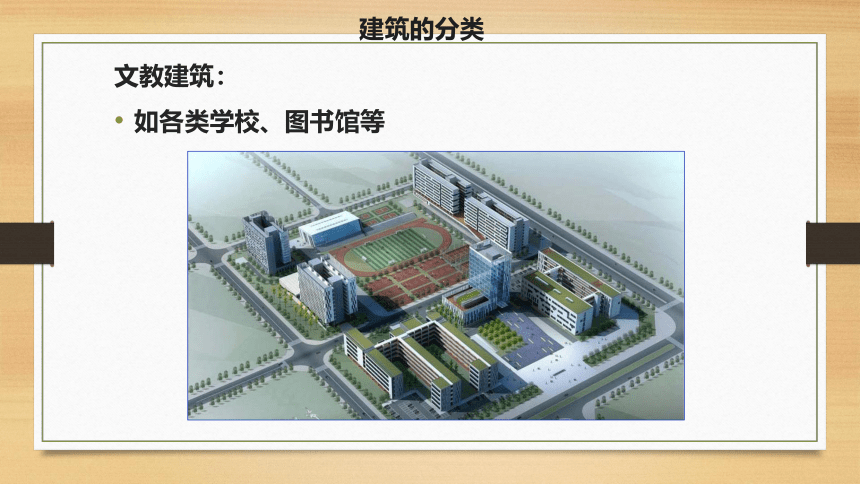

文教建筑：
如各类学校、图书馆等
建筑的分类

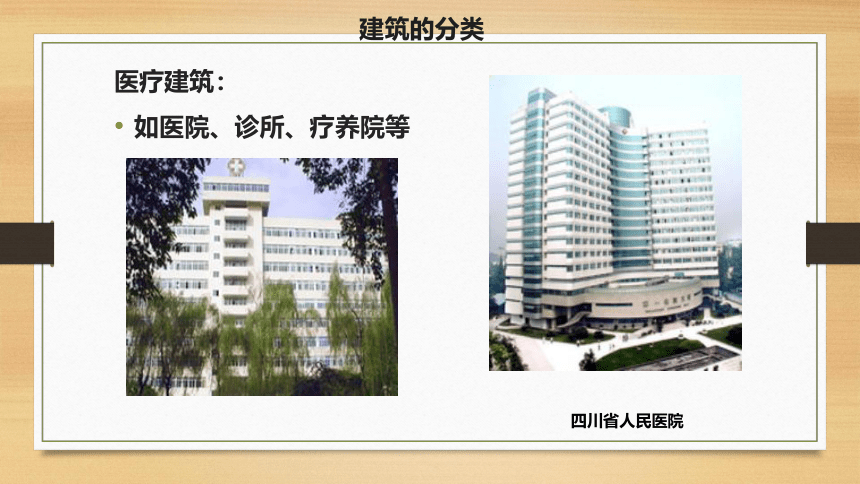

医疗建筑：
如医院、诊所、疗养院等
四川省人民医院
建筑的分类

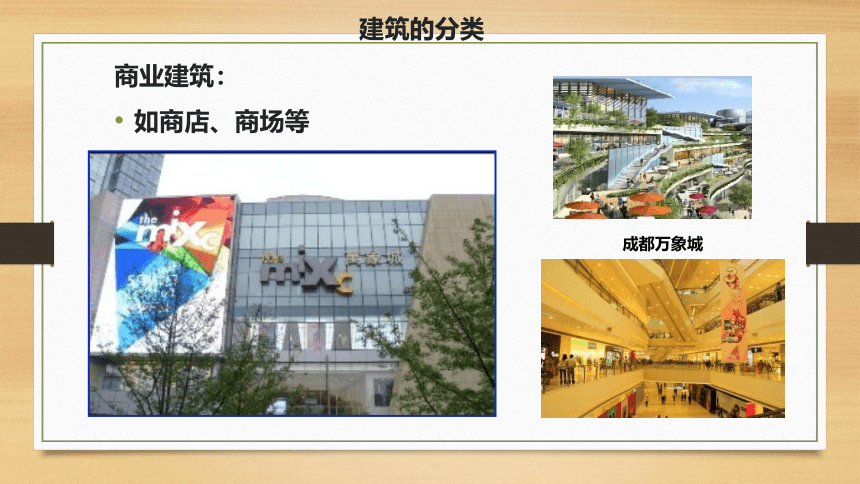

商业建筑：
如商店、商场等
成都万象城
建筑的分类

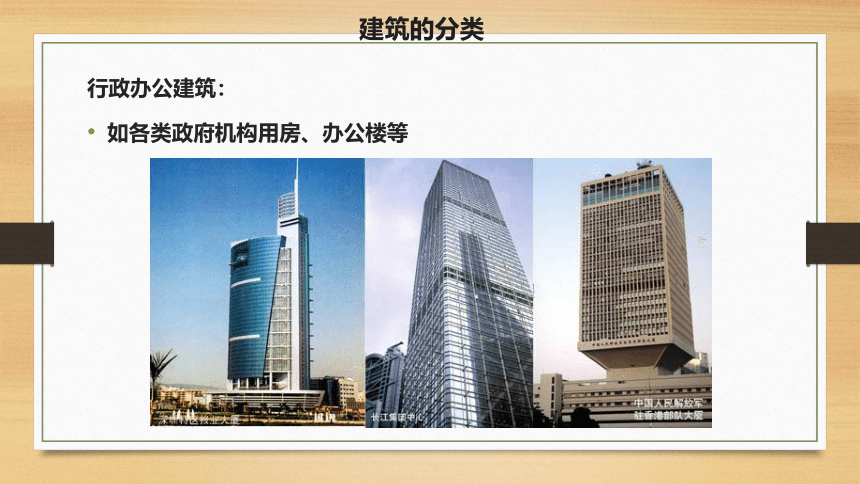

行政办公建筑：
如各类政府机构用房、办公楼等
建筑的分类

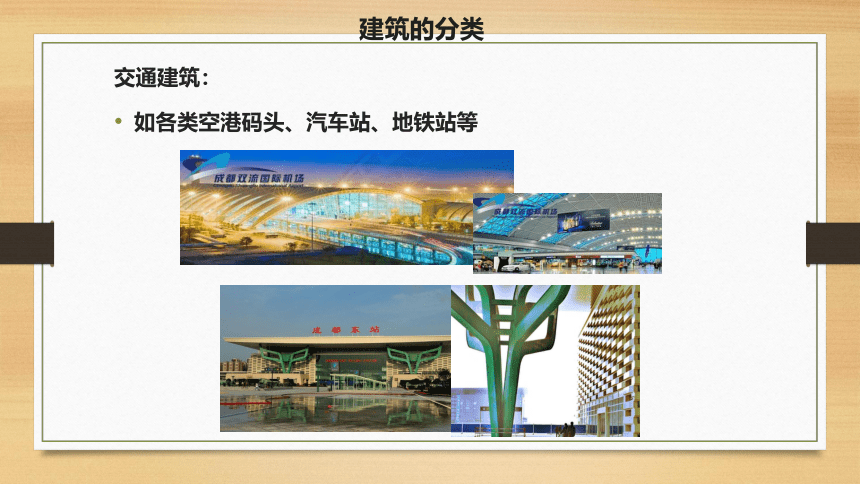

交通建筑：
如各类空港码头、汽车站、地铁站等
建筑的分类

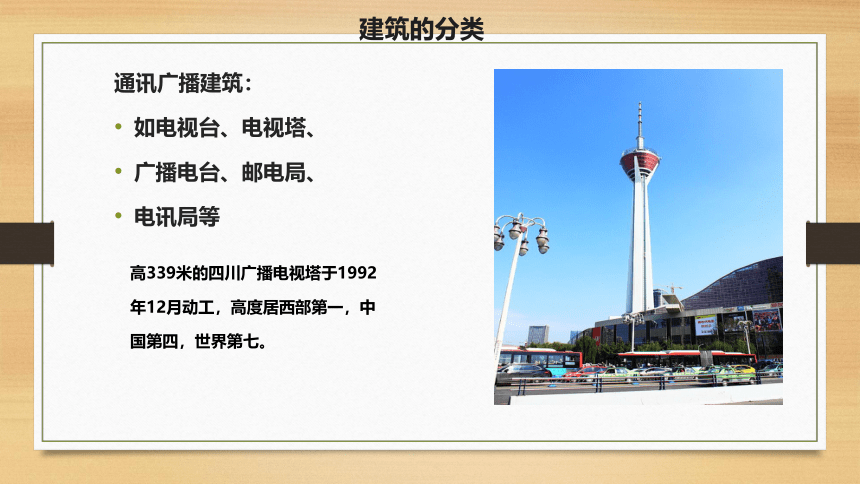

通讯广播建筑：
如电视台、电视塔、
广播电台、邮电局、
电讯局等
高339米的四川广播电视塔于1992年12月动工，高度居西部第一，中国第四，世界第七。
建筑的分类

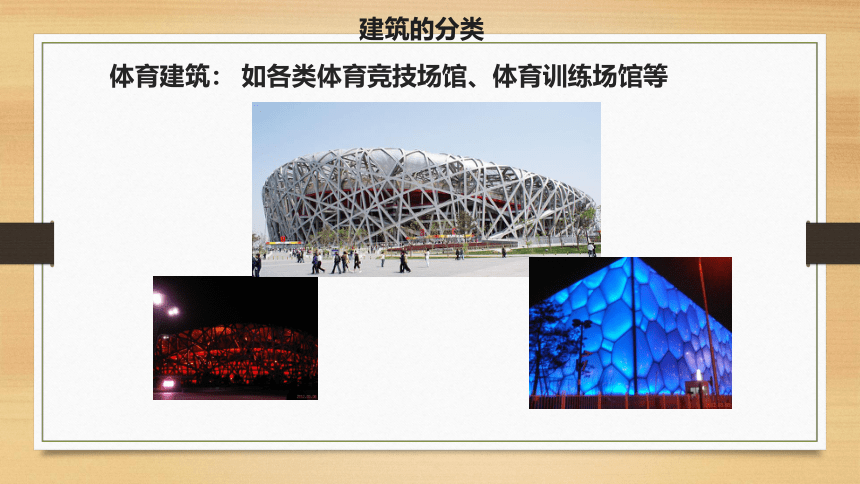

体育建筑： 如各类体育竞技场馆、体育训练场馆等
建筑的分类

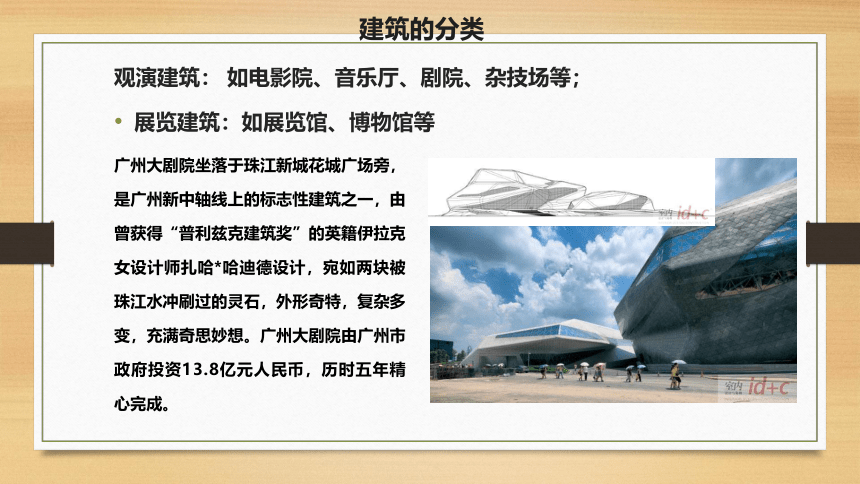

观演建筑： 如电影院、音乐厅、剧院、杂技场等；
展览建筑：如展览馆、博物馆等
广州大剧院坐落于珠江新城花城广场旁，是广州新中轴线上的标志性建筑之一，由曾获得“普利兹克建筑奖”的英籍伊拉克女设计师扎哈*哈迪德设计，宛如两块被珠江水冲刷过的灵石，外形奇特，复杂多变，充满奇思妙想。广州大剧院由广州市政府投资13.8亿元人民币，历时五年精心完成。
建筑的分类
旅馆建筑：
如宾馆、饭店、招待所等
建筑的分类
园林建筑： 如公园、动物园、植物园、各类城市绿化小品等
建筑的分类
纪念性建筑： 如纪念堂、陵园等。宗教建筑：如各种寺庙、教堂等
侵华日军南京大屠杀遇难同胞纪念馆
建筑的分类
宗教建筑
建筑的分类
工业建筑
建筑的分类
建筑的分类
2、按主要承重结构的材料分
木结构
建筑的分类
砖混结构
建筑的分类
钢筋混凝土结构
建筑的分类
钢结构
建筑的分类
B3
塔楼2
局部加密
塔楼1
悬臂
裙楼
F52
F46
局部加密
局部加密
局部加密
局部加密
每2层相交于刚性楼层
钢柱均双向倾斜
-16.000m
建筑的分类
膜结构
建筑的分类
膜结构
建筑的分类
3、按结构的承重方式分
建筑的分类
框架结构
填充墙
建筑的分类
钢筋混凝土剪力墙结构
建筑的分类
拱结构
建筑的分类
建筑的分类
成都新会展中心——空间桁架结构
建筑的分类
壳体结构
国家大剧院中心建筑为半椭球形钢结构壳体，东西长轴212.2米，南北短轴143.64米，高46.68米，地下最深32.50米，周长达600余米。总占地面积11.89万平方米，总建筑面积约16.5万平方米，其中主体建筑10.5万中国国家大剧院标志平方米，地下附属设施6万平方米，总投资额31亿人民币。国家大剧院地下最深处为-32.5米，相当于往地下挖了10层楼的深度，截至2011年，是北京最深的建筑。
建筑的分类
筒体结构
1、剪力墙薄壁筒：又称为实腹筒。
2、框筒：加密柱距 (密柱深梁)。
3、桁架筒：四壁由竖杆和斜杆组成。
闭合的剪力墙组成的空间结构体系
建筑的分类
1、空间体系：受力合理、计算复杂。
2、悬臂结构：水平力作用下可以看成是固定于基础上的箱形悬臂构件，比单片平面结构具有更大的抗侧刚度和承载力，并具有很好的抗扭刚度。
3、偏心受压：作为柱子按偏心受压构件配筋
4、抗扭刚度大：由于筒体的对称性
5、适宜建造高层或超高层建筑
建筑的分类
建筑的分类
建筑的分类
建筑的分类
1972年国际高层建筑会议规定：9~16层，高度在50M以下为低高层建筑；17~25层，高度在50~75M的为中高层建筑；26~40层，高度100M的为高高层建筑；超过40层，高度超过100M的为超高层建筑。
建筑的分类
层数高度分类
住宅
建筑
公共
建筑
低层
1~3层
多层
4~6层
中高层
7~9层
应设电梯
高层10~30层执行“高规”
普通建筑
不超过24M
高层建筑
超过24M
不含单层
建筑的分类
2010年1月4日,828米高、造价为15亿美元的全球最高楼——哈里发大楼此前称为“迪拜塔”行了落成启用典礼，从而揭开了全球建筑史新的一页。
建筑的分类
建筑的分类
5、按建筑的规模和数量分（1）大量性建筑
（2）大型性建筑
注：大型工程为建筑面积1万平方米以上的建筑；中型工程为3000~10000平方米的建筑；小型工程为3000平方米以下的建筑。
“上海世界金融中心”的高度为492米（1,614英尺），由美国的Kohn Pedersen Fox建筑事务所设计，将在2008年建成。它将有世界上最高的观景台、一个五星级豪华旅馆，以及零售空间。
建筑的分类
3.1.2 建筑的等级
建筑的等级划分
一、按耐久性能划分
建筑物的耐久等级主要根据建筑物的重要性和规模大小划分，作为基建投资和建筑设计的重要依据。主体结构确定的建筑耐久年限分为下列四级（见表3-1）。
表3-1:建筑物耐久等级表
建筑的等级划分
类别 设计使用年限（年） 示 例
1 5 临时性结构
2 25 易于替换的结构构件
3 50 普通房屋和构筑物
4 100 纪念性建筑和特别重要的建筑结构
建筑的等级划分
只要以下三个条件中任一个条件出现，就可以确定是否达到其耐火极限。
（ 1）失去支持能力。指构件在受到火焰或高温作用下，由于
构件材质性能的变化，使承载能力和刚
度降低，承受不了原设计的荷载而破坏。
（2）完整性被破坏。指薄壁分隔构件在火中高温作用下，发
生爆裂或局部塌落，形成穿透裂缝或孔
洞，火焰穿过构件，使其背面可燃物燃
烧起火。
（3）失去隔火作用。指具有分隔作用的构件，背火面任一点
的温度达到220℃时，构件失去隔火作用。
建筑的等级划分
我国《建筑设计防火规范》规定：
高层建筑的耐火等级分为一、二两级（表3-2）。其他多层建筑不分级。
说明：
（1）新建的永久性的耐火等级不应低于二级。
（2） 一、二级耐火等级建筑构件除二级吊顶可采用难燃烧材料外，其余全部应为非燃烧体。
（3）钢材用于一、二级建筑时必须增加防火保护层。
（4）钢筋混凝土结构构件的耐火等级取决于保护层厚度。
（5） 一类高层建筑和地下建筑的耐火等级应为一级，其他建筑可为二级。
建筑的等级划分
表3-2 高层建筑耐火等级表
建筑的等级划分
表3-3 建筑构件燃烧性能和耐火极限
