第二章 投影基本知识
三面正投影
2.1 投影的概念

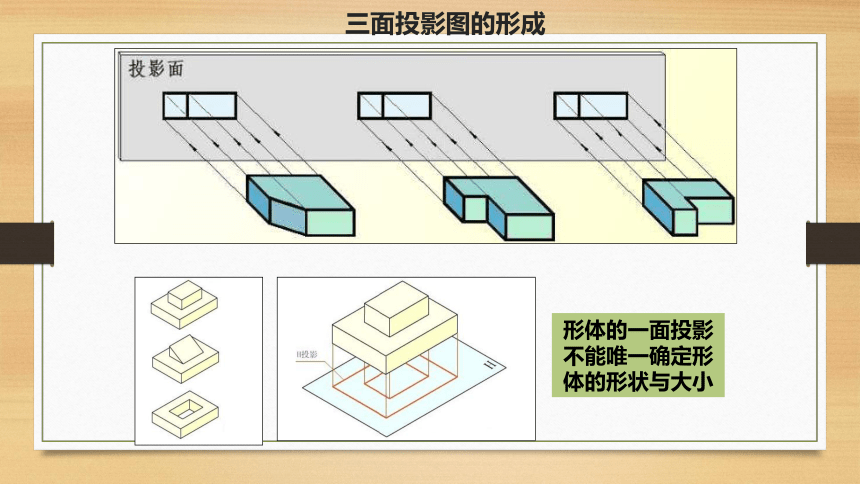

三面投影图的形成
形体的一面投影不能唯一确定形体的形状与大小

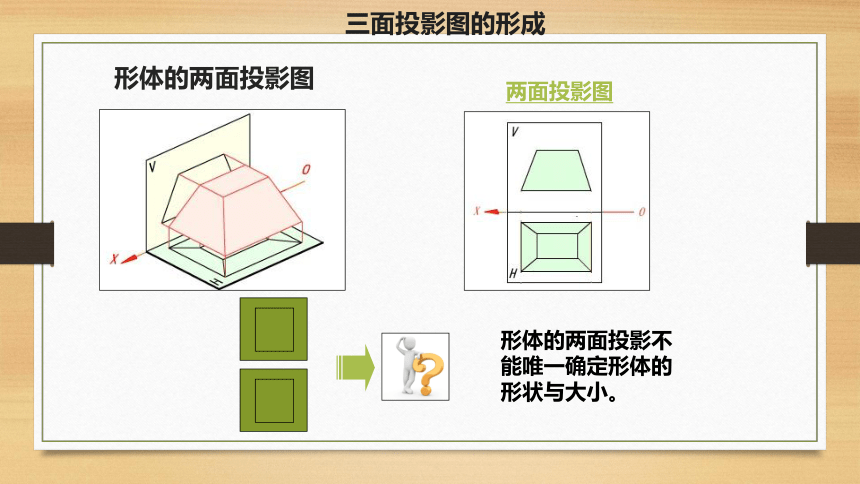

形体的两面投影图
两面投影图
形体的两面投影不能唯一确定形体的形状与大小。
三面投影图的形成

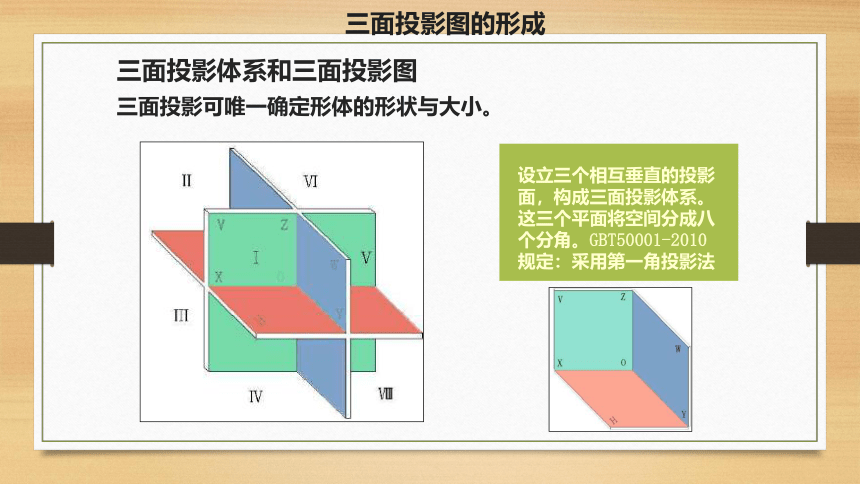

三面投影体系和三面投影图
三面投影可唯一确定形体的形状与大小。
设立三个相互垂直的投影面，构成三面投影体系。这三个平面将空间分成八个分角。GBT50001-2010规定：采用第一角投影法
三面投影图的形成

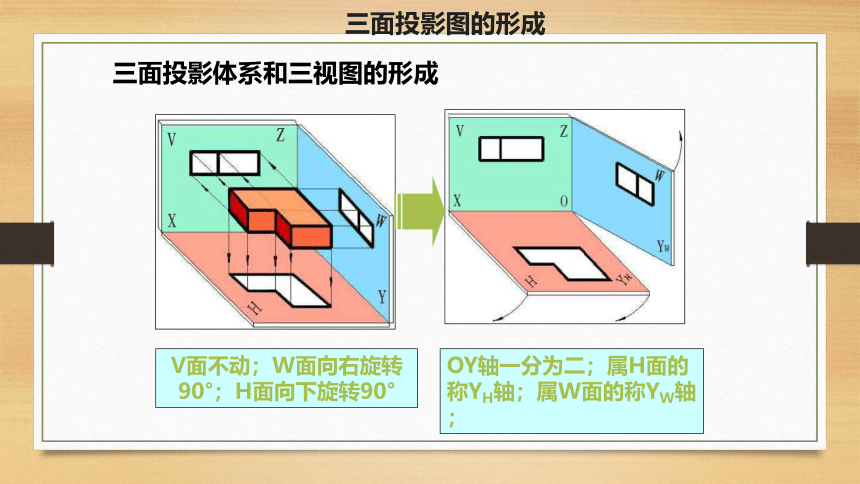

三面投影体系和三视图的形成
V面不动；W面向右旋转90°；H面向下旋转90°
OY轴一分为二；属H面的称YH轴；属W面的称YW轴；

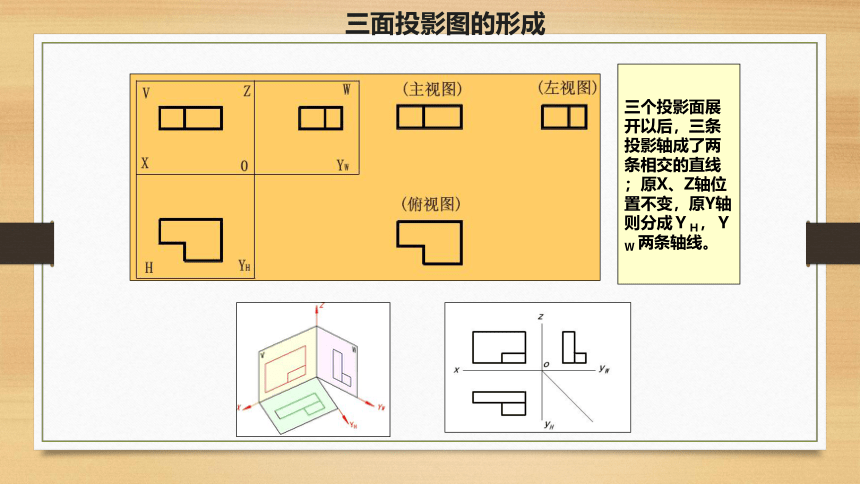

三面投影图的形成
三个投影面展开以后，三条投影轴成了两条相交的直线；原X、Z轴位置不变，原Y轴则分成ＹＨ，ＹＷ 两条轴线。
三面投影图的形成
正立位置的投影面称为正立投影面，简称正立面，用字母V表示
侧立位置的投影面称为侧立投影面，简称侧立面，用字母W表示
水平位置的投影面称为水平投影面，简称水平面，用字母H表示
投影轴
原 点
三面投影的基本规定
三面投影图的形成
三面投影图的形成
简单形体的三面投影图
三面投影图的形成
三面投影图的投影规律和画法
一、基本规定
1、形体与视图的方位关系
Z
X
Y
长度指形体最左最右两点间平行于OX轴的距离
宽度指形体上最前和最后两点间平行于OY轴的距离
高度指形体上最高和最低两点间平行OZ轴的距离
2、形体的长宽高
三面投影图的投影规律和画法
二、三面投影图的投影规律
三等关系
三面投影图的投影规律和画法
三、三面投影图的作图方法
1、先画出水平和垂直十字相交投影轴线，表示投影面。
2、量取形体的长度和高度画出正面投影图
三面投影图的投影规律和画法
3、量取形体的长度和宽度，根据“长对正”，画出水平投影图；量取形体的高度和宽度，根据“高平齐、宽相等”，画出侧面投影图。
4、检查底稿，擦去作图辅助线，加粗投影图轮廓线。
在实际工程图中，一般不画出投影轴，各投影图的位置也可以灵活安排。有时还可以将各投影图画在不同的图纸上。
三面投影图的投影规律和画法
45度线法
圆弧法
三面投影图的投影规律和画法
例：由形体的轴测图画三面投影图
三面投影图的投影规律和画法
四、找对子，仔细观察模型，给三面投影图填上对应编号。
三面投影图的投影规律和画法
三面投影图的投影规律和画法
