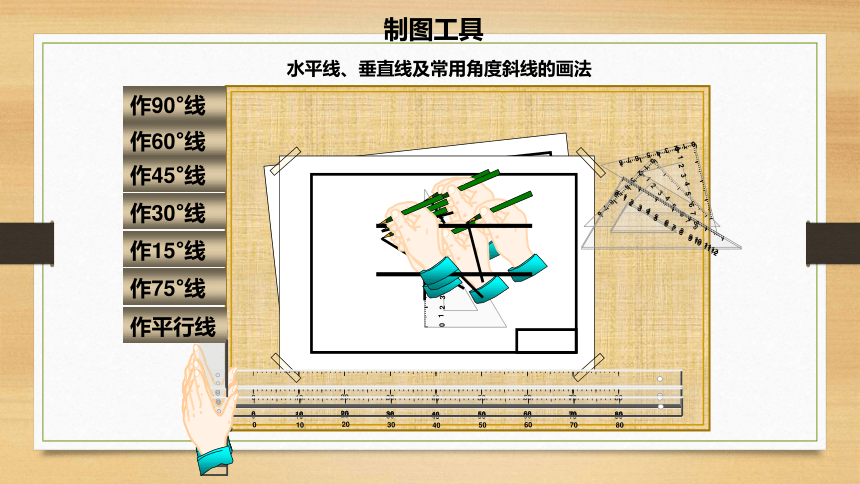

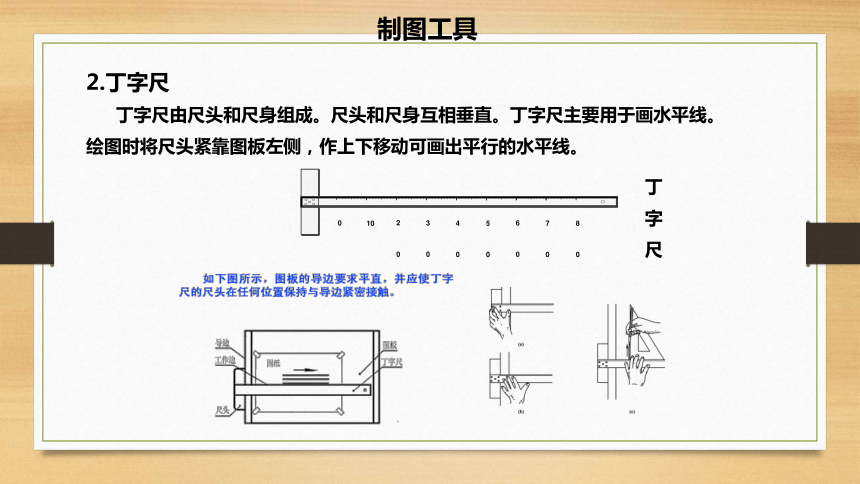

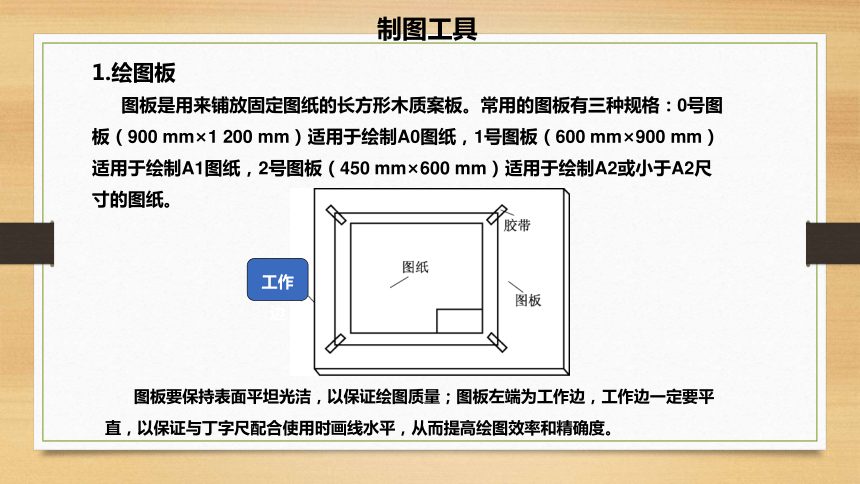

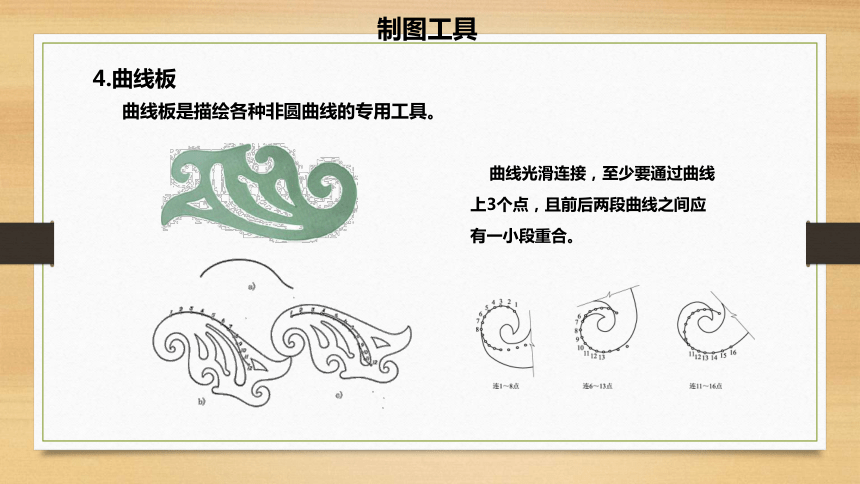

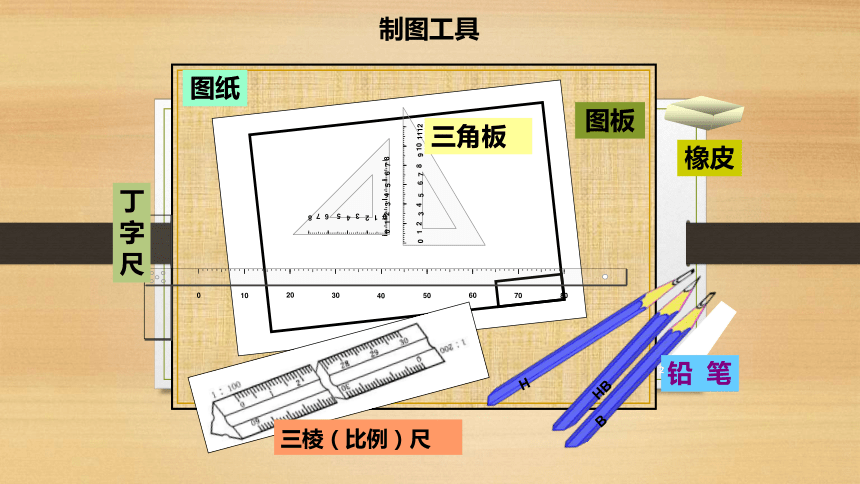

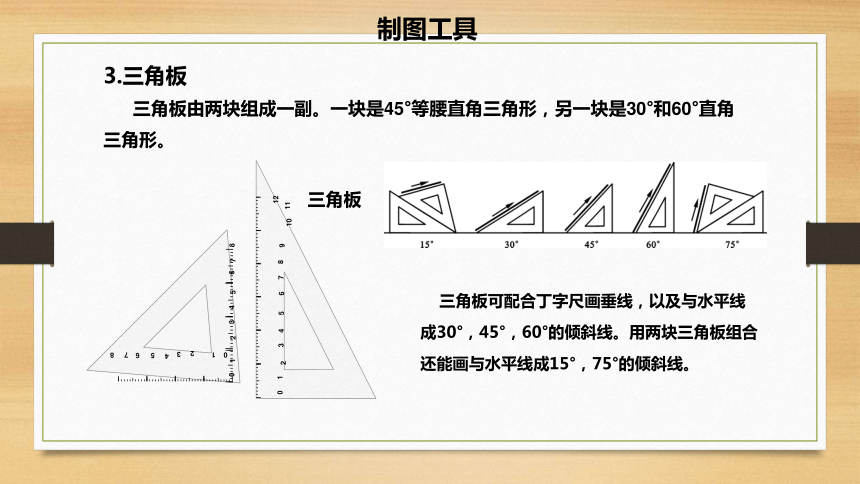

1.1制图工具与用品制图工具10020304050607080丁字尺1023456781023456781023456789101112三角板图板图纸三棱（比例）尺HHBB铅 笔橡皮1.绘图板图板是用来铺放固定图纸的长方形木质案板。常用的图板有三种规格：0号图板（900 mm×1 200 mm）适用于绘制A0图纸，1号图板（600 mm×900 mm）适用于绘制A1图纸，2号图板（450 mm×600 mm）适用于绘制A2或小于A2尺寸的图纸。制图工具图板要保持表面平坦光洁，以保证绘图质量；图板左端为工作边，工作边一定要平直，以保证与丁字尺配合使用时画线水平，从而提高绘图效率和精确度。工作边2.丁字尺丁字尺由尺头和尺身组成。尺头和尺身互相垂直。丁字尺主要用于画水平线。绘图时将尺头紧靠图板左侧，作上下移动可画出平行的水平线。10020304050607080丁字尺制图工具3.三角板三角板由两块组成一副。一块是45°等腰直角三角形，另一块是30°和60°直角三角形。1023456781023456781023456789101112三角板制图工具三角板可配合丁字尺画垂线，以及与水平线成30°，45°，60°的倾斜线。用两块三角板组合还能画与水平线成15°，75°的倾斜线。100203040506070801023456789101112作90°线作60°线作45°线1002030405060708010234567810234567810020304050607080作30°线102345678910111210020304050607080作15°线作75°线1023456781023456781023456789101112作平行线10020304050607080水平线、垂直线及常用角度斜线的画法制图工具4.曲线板曲线板是描绘各种非圆曲线的专用工具。制图工具曲线光滑连接，至少要通过曲线上3个点，且前后两段曲线之间应有一小段重合。5.比例尺比例尺是绘图时用于放大或缩小实际尺寸的一种尺子，其形式有多种，常用的呈三棱柱状，称三棱尺。比例尺上刻度一般以米为单位。当我们使用比例尺上某一刻度时，可以不用计算，直接按照尺面所刻的数值，用分规截取长度。制图工具6.制图模板为了提高制图的质量和速度，把制图时常用的一些图形、符号、比例等刻在一块有机玻璃上，作为模板使用。常用模板有建筑模板、结构模板、剖面线板等。制图工具7.图纸图纸分绘图纸和描图纸两种。制图工具绘图纸不能卷曲、折叠和压皱。描图纸不能受潮，保存必须放在干燥通风处。8.（1）绘图铅笔铅笔的铅芯的软硬是用字母“B”及“H”表示的，“H”前面的数字愈大表示铅芯越硬，“B”前面的数字愈大表示铅芯越软。绘图时一般用2H或H画底稿及细线，用HB或B画粗线，用HB写字。HHBB铅笔制图工具8.（2）绘图墨水笔绘图笔是描图上墨的画线工具。有直线笔、绘图小钢笔、绘图墨水笔等。目前使用最为广泛的是绘图墨水笔，它的笔尖是一支细针管，针管直径有0.3mm、0.6mm、0.9mm、1.2mm等数种，可根据图线的粗细选用。制图工具9 .分规分规是用来量取线段的长度和分割线段、圆弧用的仪器。制图工具10.圆规圆规是画圆和圆弧的专用仪器。制图工具
用圆规作正六边形
制图工具
11.其他擦线板，透明胶带，橡皮，图纸、砂纸、排笔、刀片等。砂纸板制图工具
