(共18张PPT)

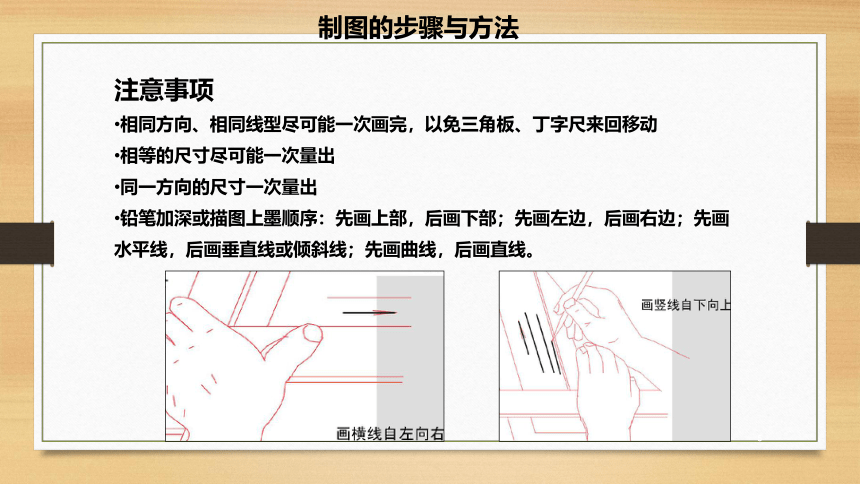

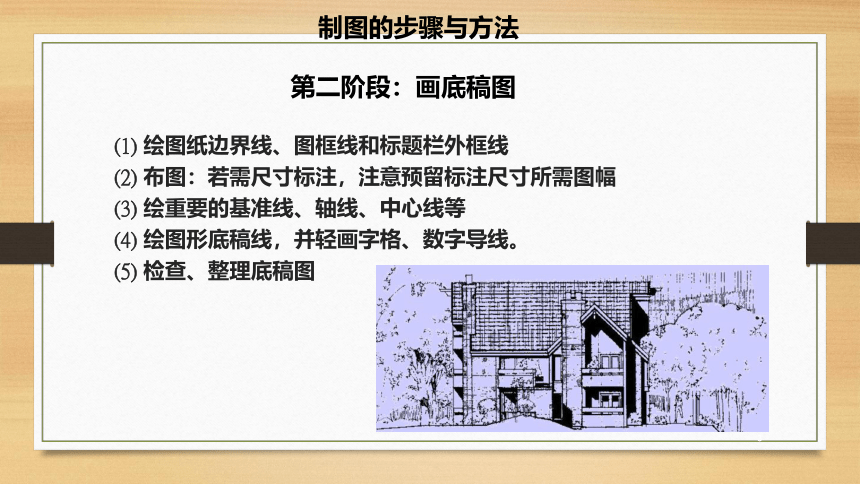

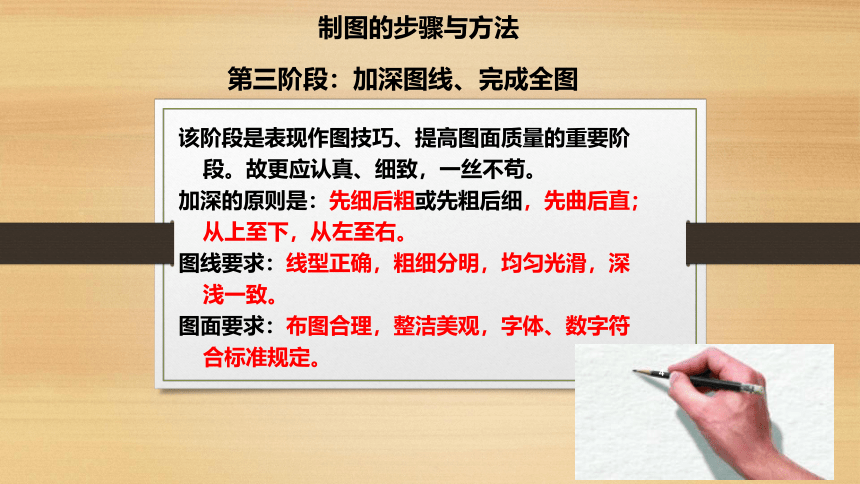

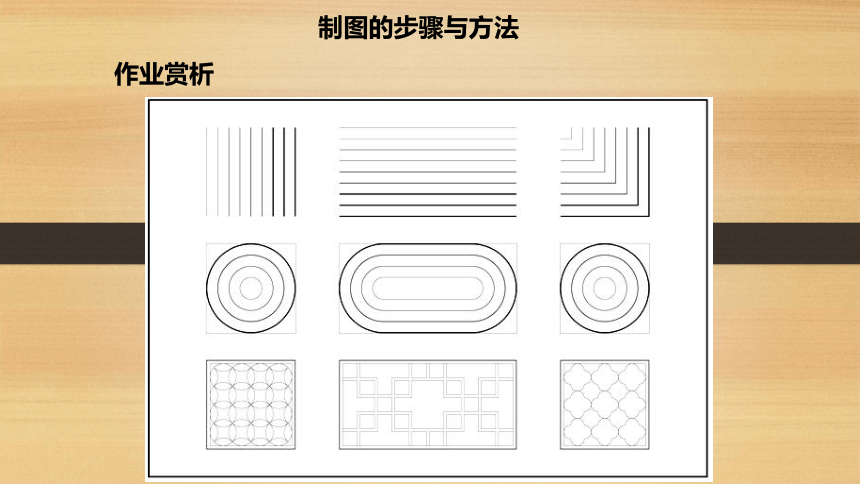

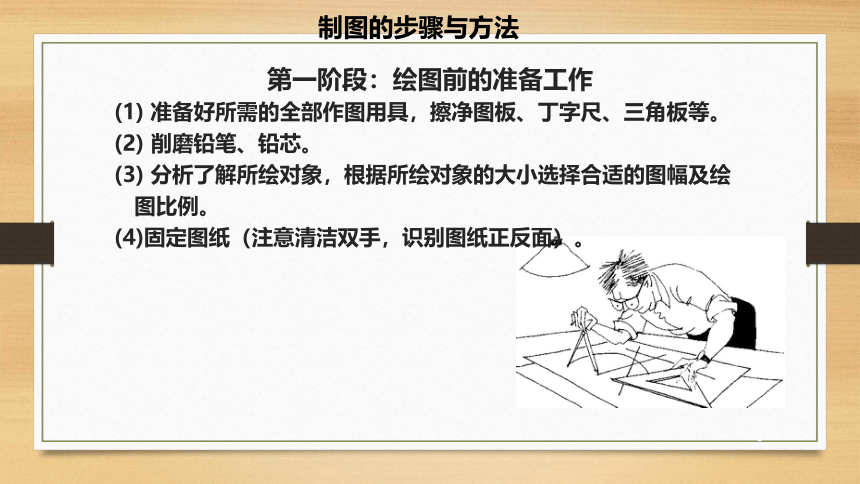

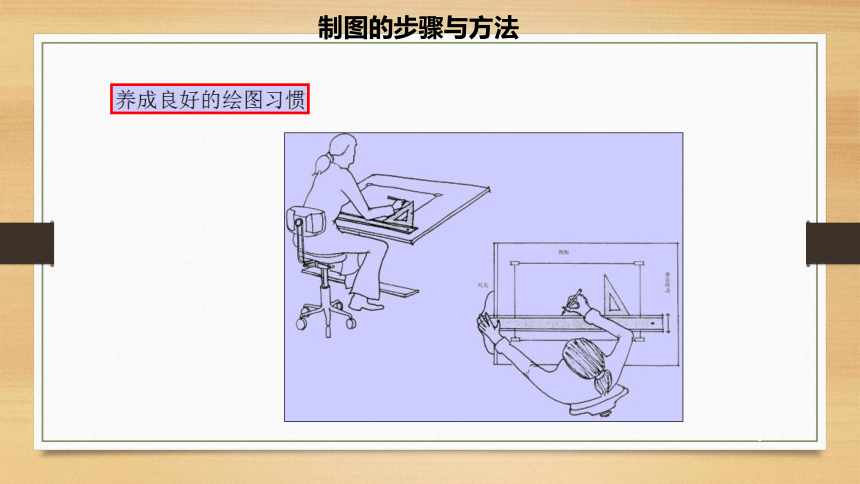

1.3建筑制图步骤第一阶段：绘图前的准备工作(1)准备好所需的全部作图用具，擦净图板、丁字尺、三角板等。(2)削磨铅笔、铅芯。(3)分析了解所绘对象，根据所绘对象的大小选择合适的图幅及绘图比例。(4)固定图纸（注意清洁双手，识别图纸正反面）。制图的步骤与方法第二阶段：画底稿图(1)绘图纸边界线、图框线和标题栏外框线(2)布图：若需尺寸标注，注意预留标注尺寸所需图幅(3)绘重要的基准线、轴线、中心线等(4)绘图形底稿线，并轻画字格、数字导线。(5)检查、整理底稿图制图的步骤与方法制图的步骤与方法该阶段是表现作图技巧、提高图面质量的重要阶段。故更应认真、细致，一丝不苟。加深的原则是：先细后粗或先粗后细，先曲后直；从上至下，从左至右。图线要求：线型正确，粗细分明，均匀光滑，深浅一致。图面要求：布图合理，整洁美观，字体、数字符合标准规定。第三阶段：加深图线、完成全图注意事项相同方向、相同线型尽可能一次画完，以免三角板、丁字尺来回移动相等的尺寸尽可能一次量出同一方向的尺寸一次量出铅笔加深或描图上墨顺序：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。?制图的步骤与方法制图的步骤与方法制图的步骤与方法作业赏析附： 计算机绘图简介计算机绘图系统计算机绘图简介计算机绘图程序：把需绘制的物体用数据来描述，使其变为计算机可以接受的信息，也就是建立数学模型。把数学模型采用方便的数据结构或数据库，输入计算机存储起来。经计算机图形处理生成模型的图像，在屏幕上显示或由自动绘图机绘出计算机绘图简介计算机绘图软件AutoCAD 是由美国Autodesk 公司开发专门用于计算机绘图设计的软件，自1982年第一版本R1.0问世以来，历经数十次改版升级，目前已经成为最流行的计算机辅助设计软件之一。由于该软件具有简单易学绘图精确等优点，现在已经广泛应用于机械建筑电子航天和水利等工程领域。计算机绘图简介特点AutoCAD 操作界面计算机绘图简介计算机绘图简介计算机制图文件可分为工程图库文件和工程图纸文件，工程图库文件可在一个以上的工程中重复使用；工程图纸文件只能在一个工程中使用。工程图纸文件应与工程图纸一一对应，以保证存档时工程图纸与计算机制图文件的一致性。计算机制图文件宜使用标准化的工程图库文件。计算机制图的方向与指北针应符合下列规定：1平面图与总平面图的方向宜保持一致；2绘制正交平面图时，宜使定位轴线与图框边线平行（图1.17.1）；3绘制由几个局部正交区域组成且各区域相互斜交的平面图时，可选择其中任意一个正交区域的定位轴线与图框边线平行（图1.17.2）；4指北针应指向绘图区的顶部（图1.17.1），在整套图纸中保持一致。正交平面图方向与指北针方向示意计算机绘图简介正交区域相互斜交的平面图方向与指北针方向示意计算机绘图简介计算机制图的布局应符合下列规定：1计算机制图时，宜按照自下而上、自左至右的顺序排列图样；宜优先布置主要图样（如平面图、立面图、剖面图），再布置次要图样（如大样图、详图）；2表格、图纸说明宜布置在绘图区的右侧。计算机制图的比例应符合下列规定：1计算机制图时，采用1：1的比例绘制图样时，应按照图中标注的比例打印成图；采用图中标注的比例绘制图样，则应按照1：1的比例打印成图；2计算机制图时，可采用适当的比例书写图样及说明中文字，但打印成图时应符合标准(GB/T 50001-2010)的规定。计算机绘图简介AutoCAD2004界面
计算机绘图简介
平面图形处理软件photoshop矢量图形绘图软件Coreldraw,illustrator建筑与机械制图软件aotocad三维动画3ds max二维动画软件flash工程制图CAD国产软件：天正、中望、浩辰、纬衡CAD计算机绘图简介
