---项目三 建筑总平面图及平面图识读与绘制
目 录
1、 建筑总平面图的识读
2、 建筑平面图的识读；
3、 利用CAD绘制建筑平面图
建筑平面图的绘制
绘制过程
(1)设置绘图环境
(2)绘制轴线及柱网
(3)绘制墙体、门窗
(4)绘制楼梯及阳台
(5)尺寸标注，文字标注

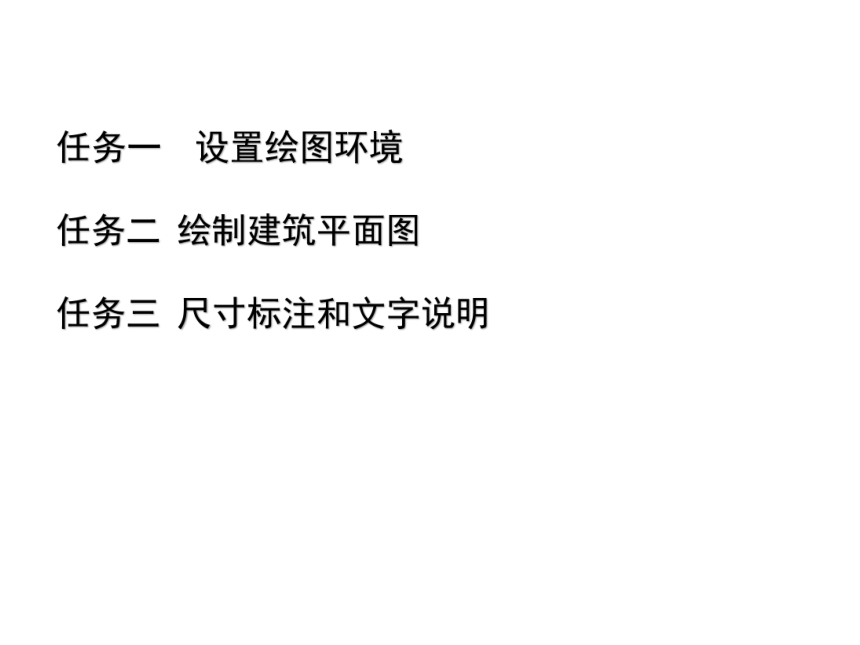

任务一 设置绘图环境
任务二 绘制建筑平面图
任务三 尺寸标注和文字说明

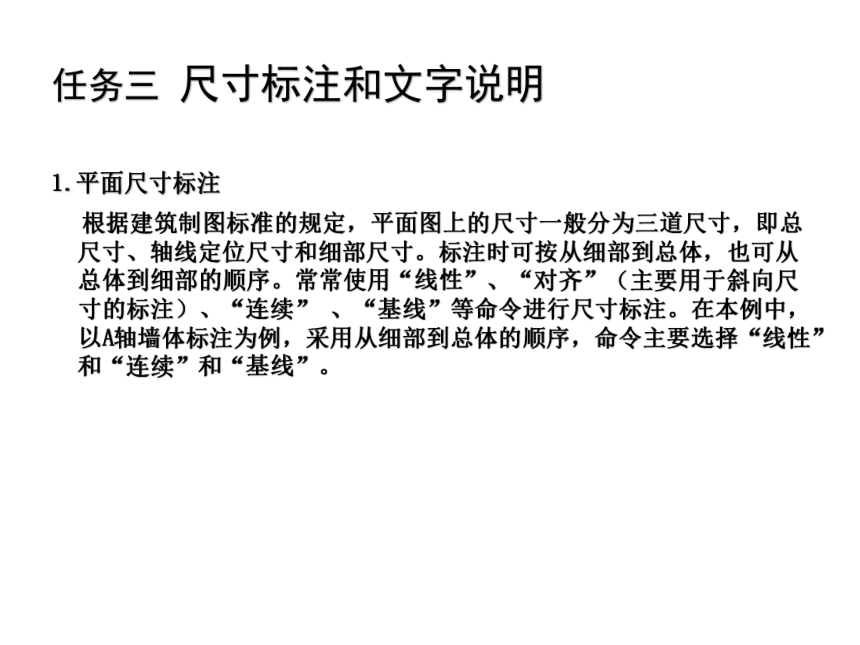

1.平面尺寸标注
任务三 尺寸标注和文字说明
根据建筑制图标准的规定，平面图上的尺寸一般分为三道尺寸，即总尺寸、轴线定位尺寸和细部尺寸。标注时可按从细部到总体，也可从总体到细部的顺序。常常使用“线性”、“对齐”（主要用于斜向尺寸的标注）、“连续” 、“基线”等命令进行尺寸标注。在本例中，以A轴墙体标注为例，采用从细部到总体的顺序，命令主要选择“线性”和“连续”和“基线”。
1.平面尺寸标注
任务三 尺寸标注和文字说明

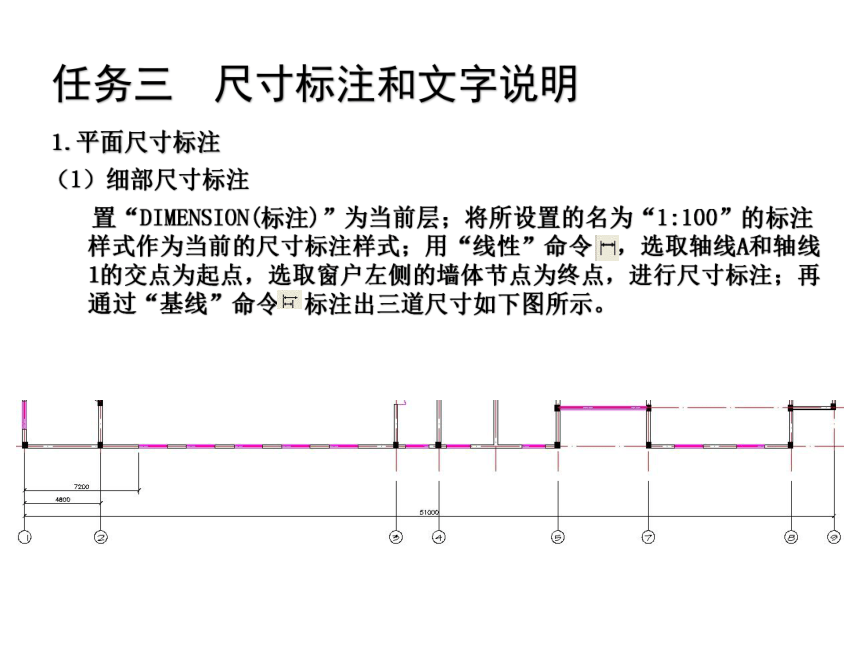

（1）细部尺寸标注
置“DIMENSION(标注)”为当前层；将所设置的名为“1:100”的标注样式作为当前的尺寸标注样式；用“线性”命令 ，选取轴线A和轴线1的交点为起点，选取窗户左侧的墙体节点为终点，进行尺寸标注；再通过“基线”命令 标注出三道尺寸如下图所示。
1.平面尺寸标注
任务三 尺寸标注和文字说明
（1）细部尺寸标注
用“连续”命令 ，以上一步尺寸线终点为起点开始标注，依次选取各个
细部节点，进行连续标注，如下图所示。（为使图面清晰，标注线暂设
为黑色）
1.平面尺寸标注
任务三 尺寸标注和文字说明
（1）细部尺寸标注
在标注的过程中，发现部分尺寸重叠，则用“标注样式管理器”中的“调整”选项卡来进行调整，如右图所示。可将发生重叠的尺寸标注的文字放置在尺寸线上方，带引线，或直接采用“优化”，手动放置文字。
1.平面尺寸标注
任务三 尺寸标注和文字说明
（2）轴线定位尺寸标注
选择“连续”命令 ，对平面图上各个竖向轴线之间的尺寸进行连续标注，
标注后的图形如下图所示。
1.平面尺寸标注
任务三 尺寸标注和文字说明
（3）总轴线尺寸标注
总轴线尺寸在进行基线标注时已经绘出，此处不再讲述。
2.文字说明
为传达施工图设计信息，建筑施工图中需要标注必要的文字进行说明。
文字标注的内容包括图名及比例、房间功能划分、门窗符号、楼梯说明
等。
2.文字说明
任务三 尺寸标注和文字说明
操作如下：
新建“TXT(文字)”图层，并将其置为当前层；
将“文字样式设置”中所设置的名为“H300”的文字样式作为当前的文
字样式；
单击绘图工具栏的文字标注按钮 ，在需要添加文字的地方选择一个合适
的区域输入文字说明。
完成尺寸标注和文字标注后的平面图如后图所示。
任务三 尺寸标注和文字说明
3.图面整理与添加图框
任务三 尺寸标注和文字说明
（1）图面整理
根据设计或者图纸仔细检查，使用前述所讲命令对疏漏部分进行增补，以
使图面正确完整。
3.图面整理与添加图框
任务三 尺寸标注和文字说明
（2）添加图框
一般情况下，图框和标题栏会保存成专门的文件，可供以后绘图调用。执
行插入块命令 ，将图框插入到屏幕上指定的位置，使所绘平面图基本位
于图框正中，再填写标题栏中的内容。至此，平面图绘制完成，结果如后
图所示。
任务三 尺寸标注和文字说明
平面图的最终效果
