(共19张PPT)
---项目三 建筑总平面图及平面图识读与绘制

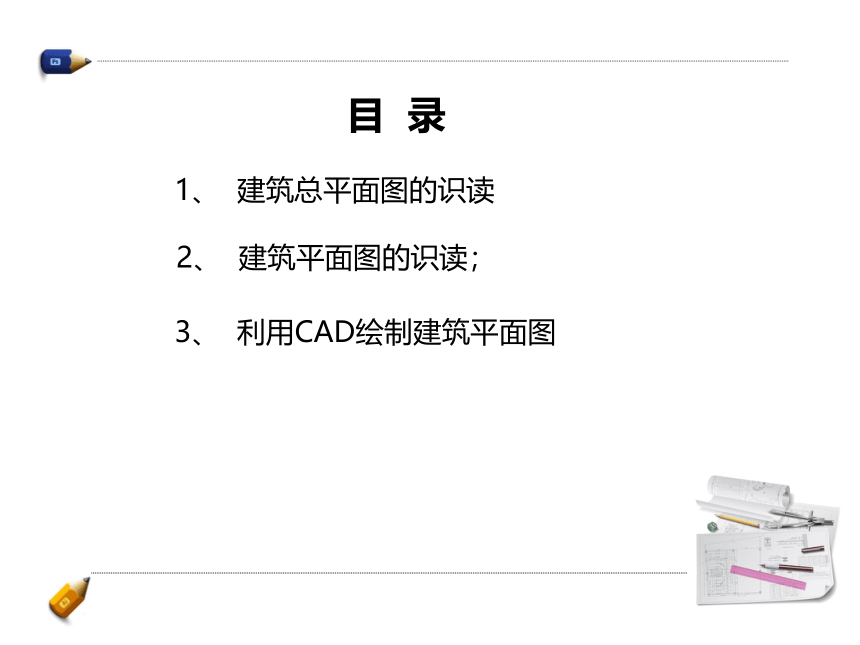

目 录
1、 建筑总平面图的识读
2、 建筑平面图的识读；
3、 利用CAD绘制建筑平面图
建筑平面图的绘制

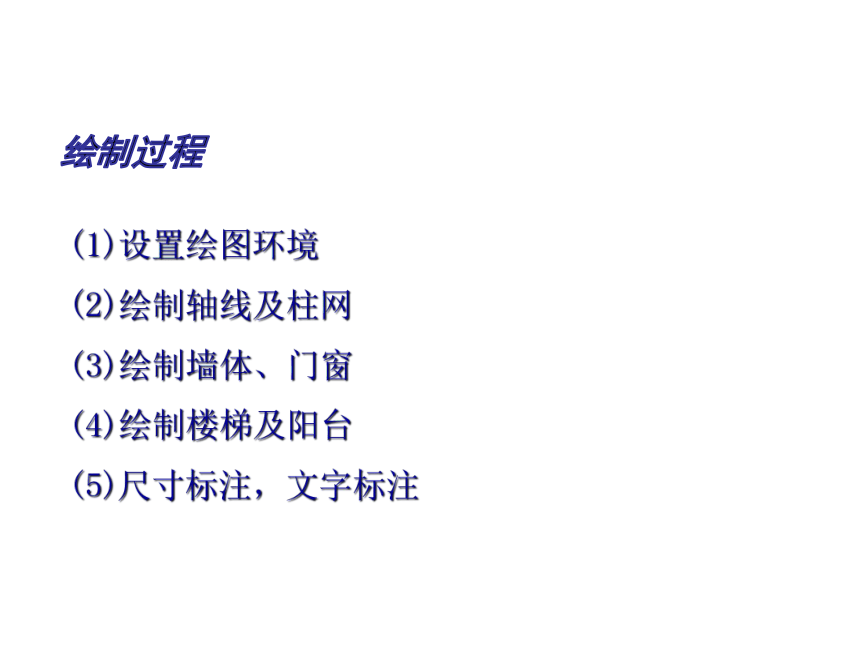

绘制过程
(1)设置绘图环境
(2)绘制轴线及柱网
(3)绘制墙体、门窗
(4)绘制楼梯及阳台
(5)尺寸标注，文字标注

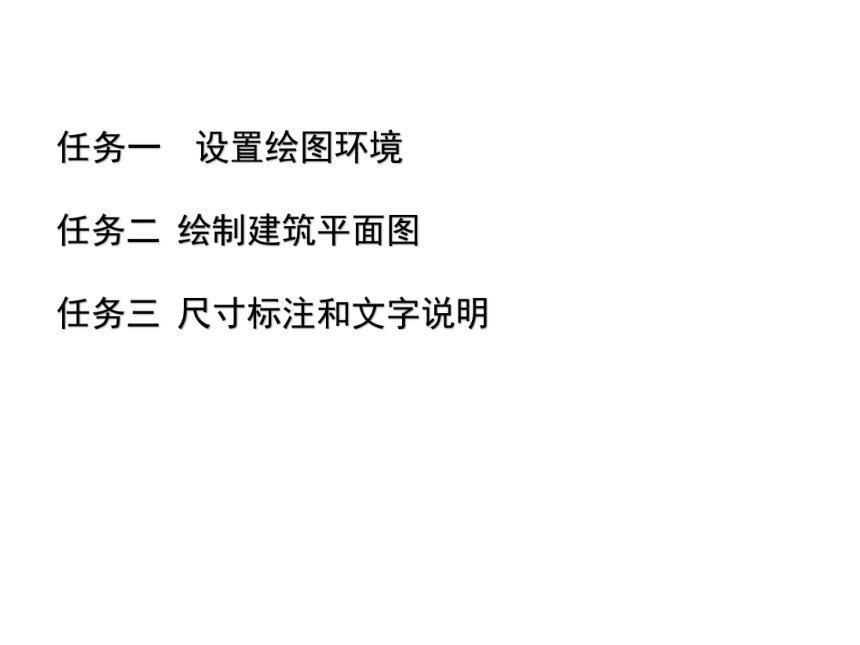

任务一 设置绘图环境
任务二 绘制建筑平面图
任务三 尺寸标注和文字说明
任务一 设置绘图环境
1.绘图单位设置
建筑工程中，长度类型为小数，精度为0；角度的类型为十进制数，角度以逆时针方向为正，方向以东为基准角度。

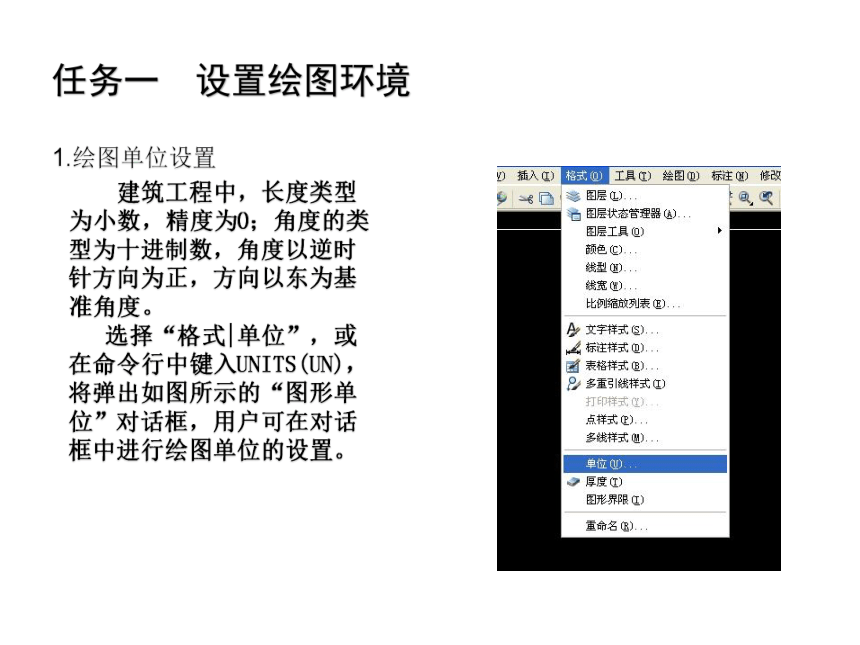

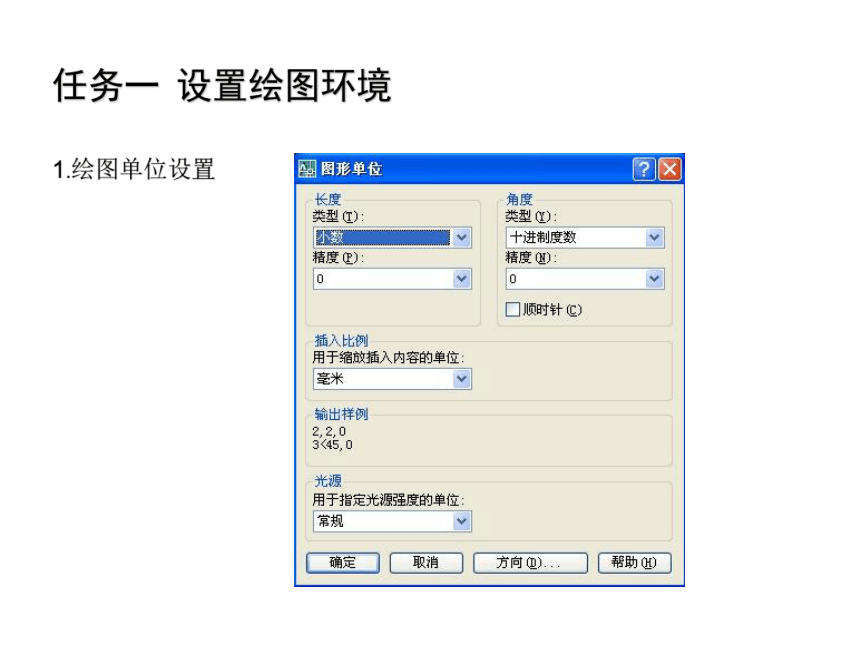

选择“格式|单位”，或在命令行中键入UNITS(UN)，将弹出如图所示的“图形单位”对话框，用户可在对话框中进行绘图单位的设置。
1.绘图单位设置
任务一 设置绘图环境
任务一 设置绘图环境
2.图层设置
建筑工程中的墙体、门窗、楼梯、设备、尺寸、标注等不同的图形，所具有的属性是不一样的。为了便于管理，把具有不同属性的图形放在不同的图层上进行处理。
首先创建图层。选择“格式|图层”
命令，或在命令行中键入LAYET(LA),
弹出“图层特性管理器”对话框。根据
首层平面，建立如下图层：WALL（墙
体)、DOTE(轴线)，STAIR (楼梯)、
WINDOW (门窗、DIMENSION(标注)5个
图层，如图下图所示。
任务一 设置绘图环境
2.图层设置
设置：
线型
颜色
线宽
任务一 设置绘图环境
3.标注样式设置
尺寸标注是建筑工程图中的重要组成部分。但CAD的默认设置，不能完全满足建筑工程制图的要求，因而用户需要根据建筑工程制图的标准对其进行设置。用户可利用“标注样式管理器”设置自己需要的尺寸标注样式。根据教材内容介绍的尺寸标注样式设置方法，新建一“1:100”样式。
任务一 设置绘图环境
3.标注样式设置
任务一 设置绘图环境
3.标注样式设置
在 “直线”选项卡中设置尺寸线、尺寸界线的格式。一般按默认设置“颜色”和“线宽”值，“基线间距”设置为800，“超出标记”设置为0。通过“尺寸线”选项组还可设置在标注尺寸时隐藏第一条尺寸线或者第二条尺寸线。对“尺寸界线”的设置具体为：把“颜色”和“线宽”设为默认值，“超出尺寸线”设置为250，“起点偏移量”设置为300。
任务一 设置绘图环境
3.标注样式设置
任务一 设置绘图环境
3.标注样式设置
在“符号和箭头”选项卡中修改“箭头形状”为“建筑标记”形状，“引线”选择默认为“实心闭合”，设置“箭头大小”为200。在“圆心标记”选项组中选择“标记”方式来显示圆心标记，设置“大小”为200。
任务一 设置绘图环境
3.标注样式设置
在文字选项卡中，设置字体为txt，“文字颜色”为默认；“文字高度”为250；不选“绘制文字边框“选项。在“文字位置”选项组中设置“从尺寸线偏移”100。在“文字对齐”选项中选择“与尺寸线对齐”。
任务一 设置绘图环境
3.标注样式设置
用户还可在“调整”选
项卡中对文字位置、标注特征比例进行调整。 在本例中“使用全局比例”为1。
任务一 设置绘图环境
4.文字样式设置
建筑工程图中，一般都有一些关于房间功能、图例及施工工艺的文字说明，将这些文字说明放在“文字标注”图层。
选择“格式|文字样式”命令，弹出“文字样式”对话框。
通过“文字样式”对话框设置文本格式。在本例中，样式名为H300，字体为大字体Hztxt.shx，字高为300，如没有Hztxt.shx字体，可将此字体文件拷贝到AutoCAD的字库中。
任务一 设置绘图环境
4.文字样式设置
任务一 设置绘图环境
5.模板文件的创建
绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后使用。
操作：选择“文件|另存为”，弹出 “图形另存为”对话框。在该对话框中，选择文件类型选项“AutoCAD图形样板（*.dwt）”，文件名为建筑模板。单击保存按钮，出现“样板说明”对话框，在说明选项中注明“建筑用模板”，单击确认按钮，完成建筑模板的创建。
