---项目三 建筑总平面图及平面图识读与绘制
目 录
1、 建筑总平面图的识读
2、 建筑平面图的识读；
3、 利用CAD绘制建筑平面图
建筑平面图的识读
思考：
建筑平面图如何形成？
传达室透视图
~1200
一、建筑平面图的形成
重庆大学区B制图教研室袁晓制作

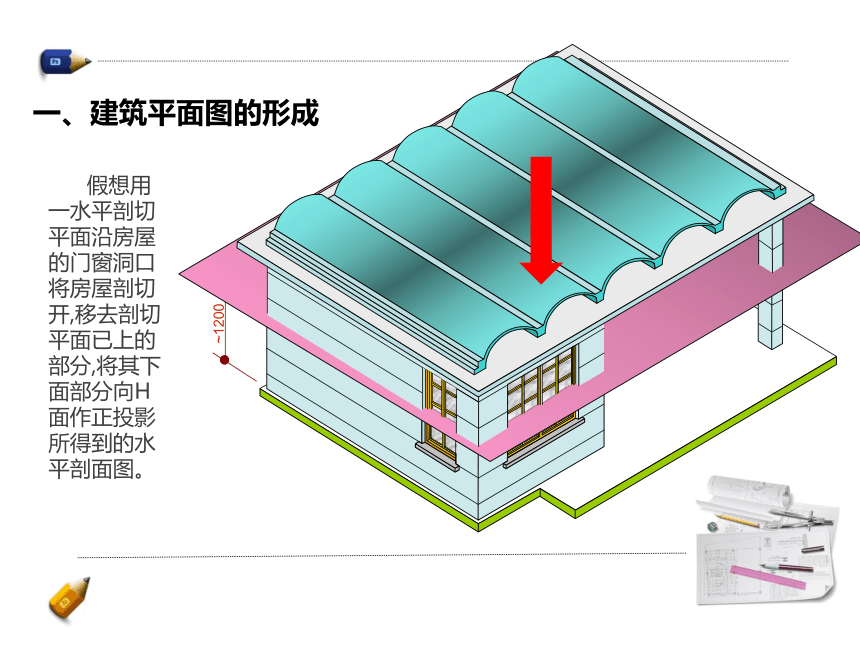

假想用一水平剖切平面沿房屋的门窗洞口将房屋剖切开,移去剖切平面已上的部分,将其下面部分向H面作正投影所得到的水平剖面图。
一层

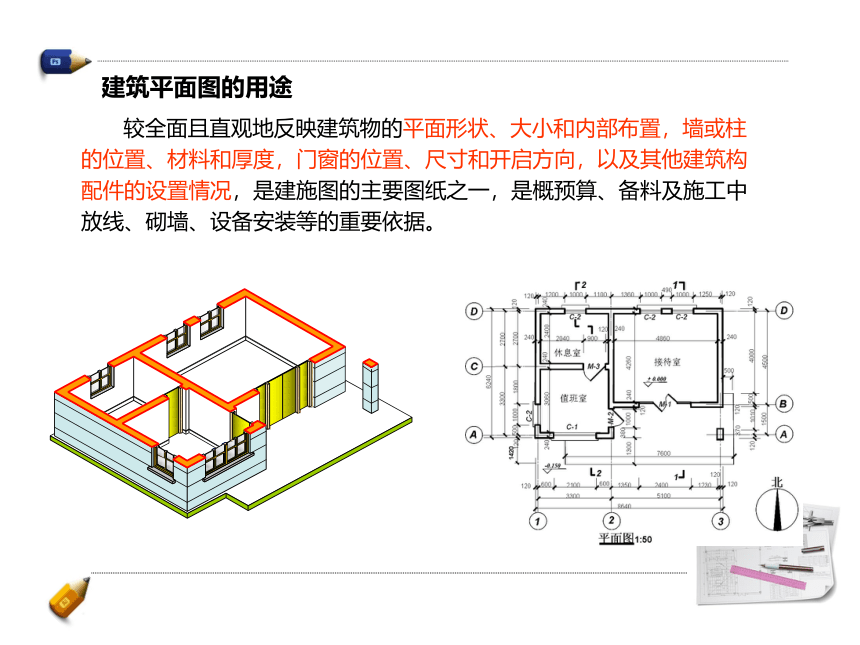

较全面且直观地反映建筑物的平面形状、大小和内部布置，墙或柱的位置、材料和厚度，门窗的位置、尺寸和开启方向，以及其他建筑构配件的设置情况，是建施图的主要图纸之一，是概预算、备料及施工中放线、砌墙、设备安装等的重要依据。
建筑平面图的用途

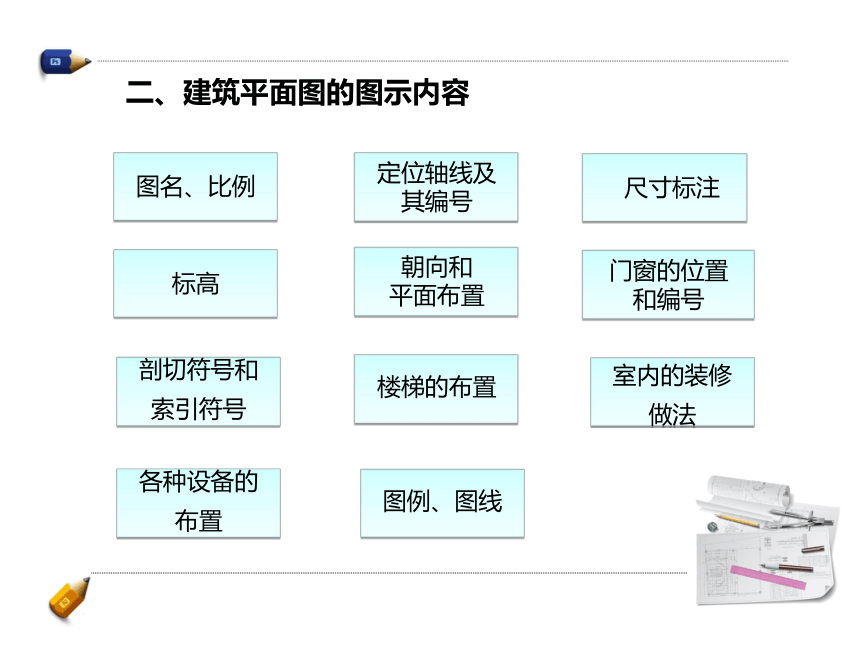

二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线

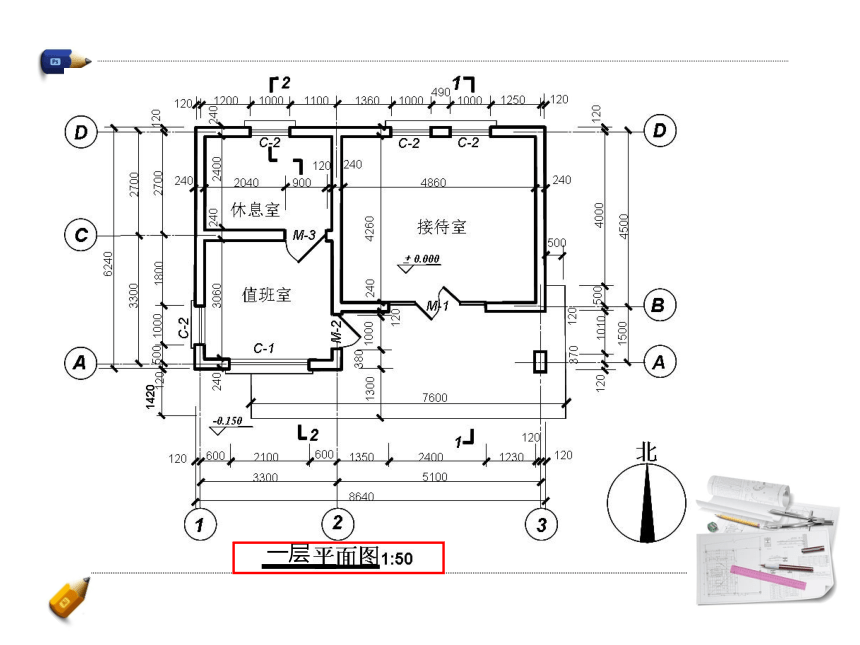

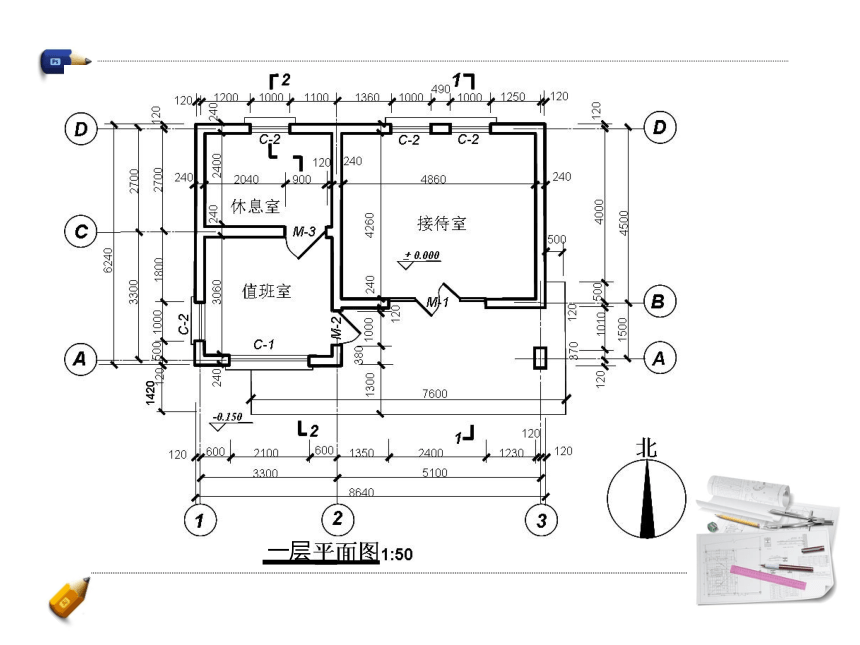

一层
1、底层平面图
底层平面图的形成
2、二层或二层以上楼层平面图
不但要图示本层的房间布置及墙、柱、门窗等构配件的位置、尺寸，还要图示下面一层的雨篷、窗楣等构件的水平外形图。
二层(标准层)平面图的
形成
雨篷
屋顶平面图的形成
一层
比例
二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线
C
1
2
3
A
A
D
D
B
定位轴线
一层
二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线
一层
二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线
一层
二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线
一层
二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线
一层
二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线
一层
二、建筑平面图的图示内容
图名、比例
定位轴线及
其编号
尺寸标注
标高
朝向和
平面布置
门窗的位置
和编号
剖切符号和
索引符号
楼梯的布置
室内的装修
做法
各种设备的
布置
图例、图线
三、建筑平面图识图技能
1.查阅建筑物的朝向，形状，主要房间的布置及相互关系；
2.复核建筑物各部分的尺寸；
3.查阅建筑物墙体采用的建筑材料，查阅时要结合设计说明阅读；
4.查阅各部分的标高，房间、楼梯间、卫生间和室外地面标高；
5.核对门窗尺寸及数量；
6.查阅附属设施的平面位置
7.阅读文字说明，查阅对施工及材料的要求。
小 结
平面图
形成、用途
平面图
图示内容
识读步骤
掌握读图方法
端正学习态度
读懂
建筑
平面图
