---项目三 建筑总平面图及平面图识读与绘制

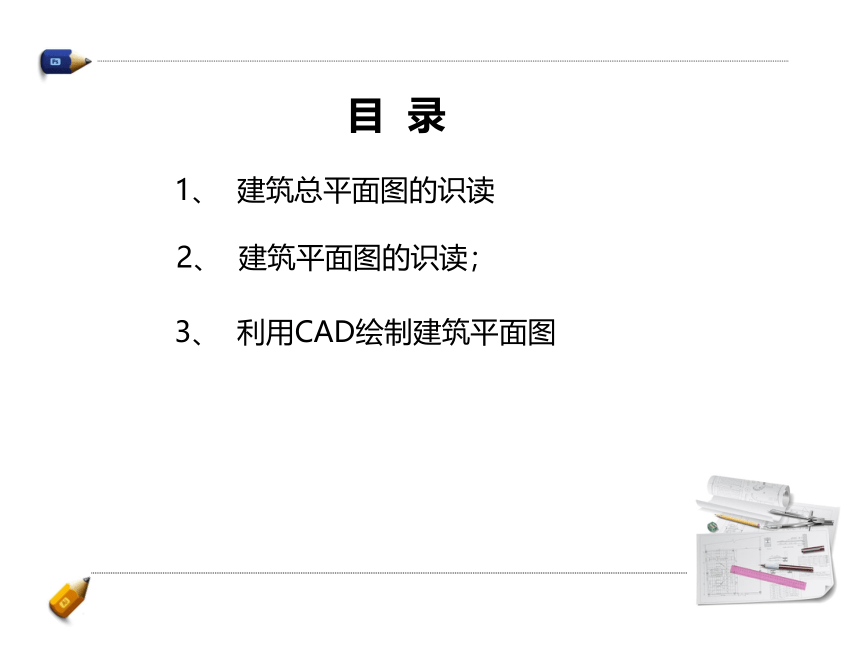

目 录
1、 建筑总平面图的识读
2、 建筑平面图的识读；
3、 利用CAD绘制建筑平面图
建筑总平面图的识读

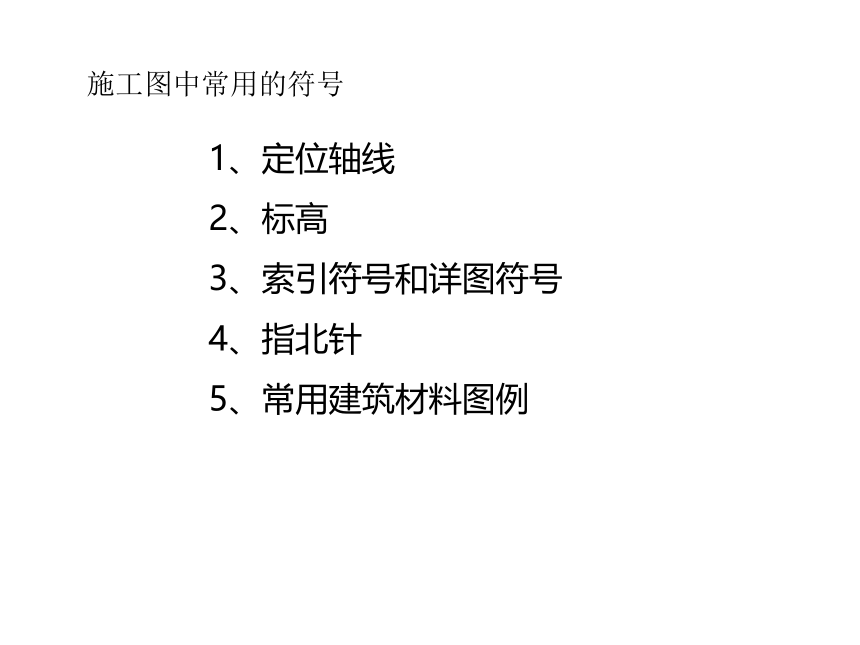

施工图中常用的符号
1、定位轴线
2、标高
3、索引符号和详图符号
4、指北针
5、常用建筑材料图例

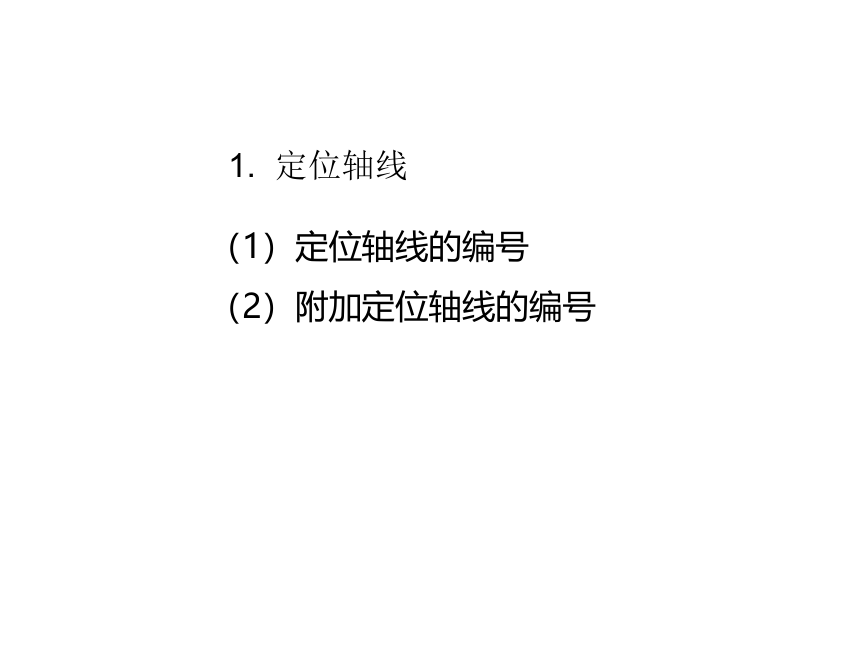

1. 定位轴线
（1）定位轴线的编号
（2）附加定位轴线的编号

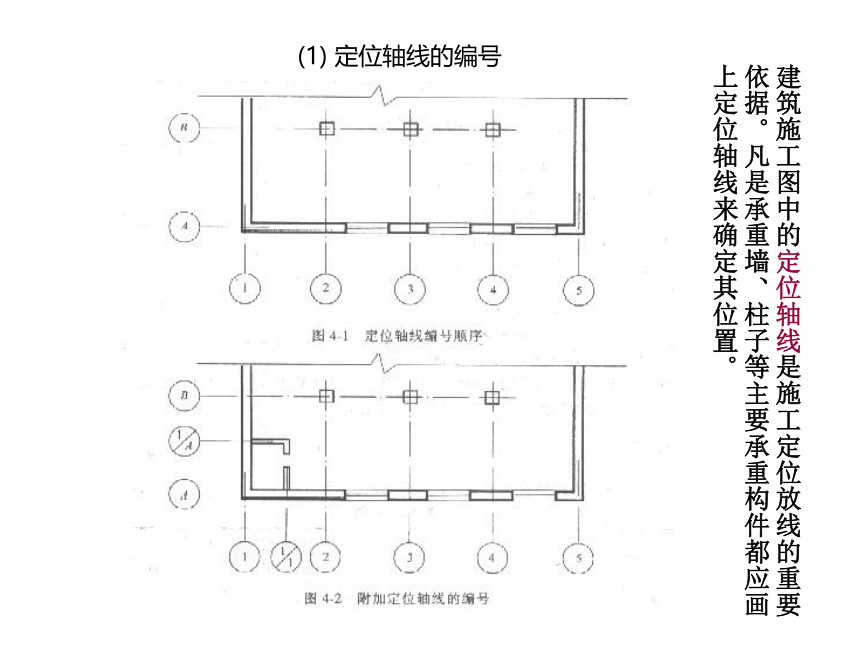

建筑施工图中的定位轴线是施工定位放线的重要
依据。凡是承重墙、柱子等主要承重构件都应画
上定位轴线来确定其位置。
(1) 定位轴线的编号

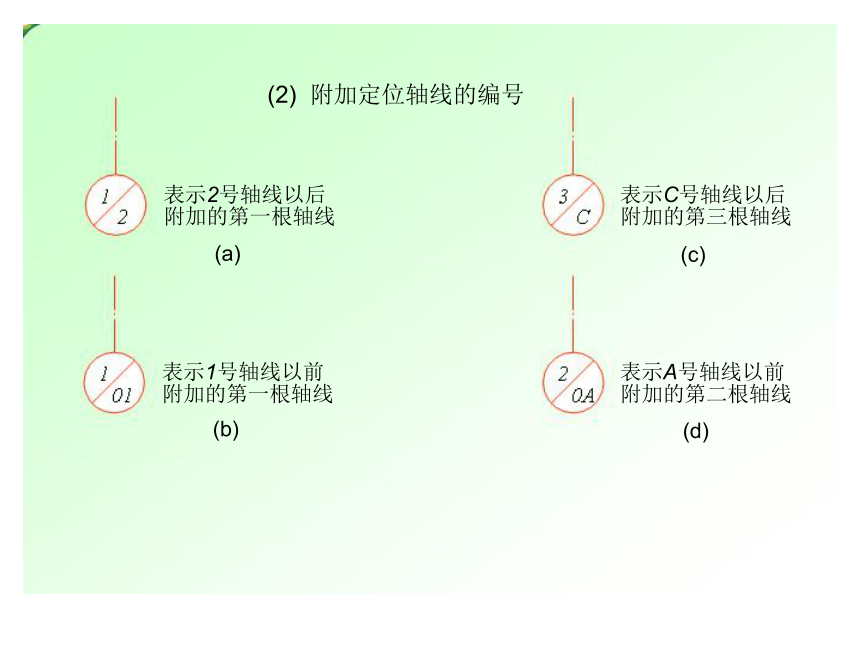

(2) 附加定位轴线的编号
表示2号轴线以后
附加的第一根轴线
(a)
表示C号轴线以后
附加的第三根轴线
(c)
表示A号轴线以前
附加的第二根轴线
(d)
表示1号轴线以前
附加的第一根轴线
(b)

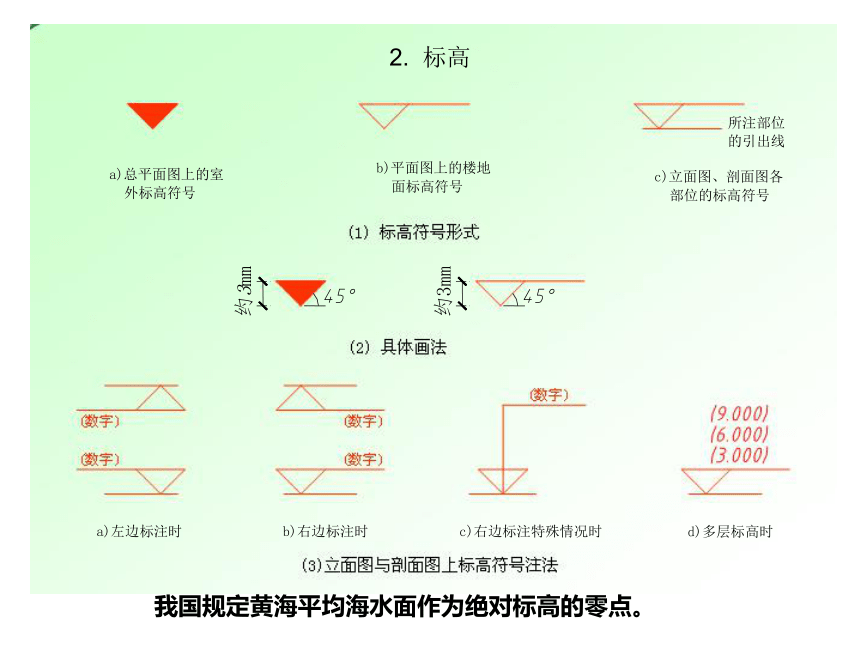

2. 标高
约
3mm
约
3mm
所注部位
的引出线
a)总平面图上的室
外标高符号
b)平面图上的楼地
面标高符号
c)立面图、剖面图各
部位的标高符号
a)左边标注时
b)右边标注时
c)右边标注特殊情况时
d)多层标高时
我国规定黄海平均海水面作为绝对标高的零点。
3. 索引符号与详图符号
（1）索引符号
（2）索引剖面详图的索引符号
（3）详图符号
(1) 索引符号
详图的编号
详图绘制在
本张图纸内
详图所在图
纸的编号
详图的编号
标准详图编号
详图所在图纸
编号或页数
标准图册编号
(2) 索引剖面详图的索引符号
剖切位置线
表示从上向下投射
表示从下向上投射
剖切位置线
表示从左
向右投射
线
剖
切
位
置
J103
(3) 详图符号
详图编号
被索引的图样
所在的图纸编号
详图编号
4. 指北针
24
3
5.常用建筑材料图例（摘自GB/T 50001--2001）
建筑总平面图
一、建筑总平面图
二、总平面图常用图例
总平面图的阅读
（1）阅读标题栏和图名、比例，通过阅读标题栏可以知道工程名称、性质、类型等
（2）读设计说明，在总平面图中常附有设计说明，一般包括如下内容：有关建设依据和工程概况的说明，如工程规模、主要技术经济指标、用地范围等；确定建筑物位置的有关事项；标高及引测点说明、相对标高与绝对标高的关系；补充图例说明等
（3）了解新建建筑的位置、层数、朝向等
（4）了解新建建筑的周围环境状况
（5）了解新建建筑物首层地坪、室外设计地坪的标高以及周围地形、等高线等
（6）了解原有建筑物、构筑物和计划扩建的项目等
（7）了解其它新建的项目，如道路、绿化等
（8）了解当地常年主导风向
一、建筑总平面图
新建房屋的底层平面轮廓
应拆除的
建筑物
计划建造的房屋
室外整平地坪的绝对标高
室内地坪的绝对标高
房屋的层数
花坛
草坪
阔叶乔木
已有建筑
延时
总平面图常用图例（节选）
序号 名称 图例 备注
1 拆除的建筑物 细实线
2 新建建筑物 新建建筑物以粗实线表示与室外地坪相接处±0.00 外墙定位轮廓线；建筑物一般以±0.00 高度处的外墙定位轴线交叉点坐标定位。轴线用细实线表示，并标明轴线号；根据不同设计阶段标注建筑编号，地下，地下层数，建筑高度，建筑出入口位置（两种方式均可，但同一图纸采用一种表示方法；地下建筑物以粗虚线表示其轮廓；建筑上部（±0.00 以上）外挑建筑用细实线表示；建筑物上部连廓用细虚线表示并标注位置
延时
总平面图常用图例（节选）
序号 名称 图例 备注
3 原有建筑物 用细实线表示
4 计划扩建的预留地或建筑物 用中粗虚线表示
5 建筑物下面的通道
6 散状材料露天堆场 需要时可注明材料名称
延时
总平面图常用图例（节选）
序号 名称 图例 备注
11 方格网交叉点标高 “78.35”为原地面标高 ；“77.85”为设计标高；
“一 0.50”为施工高度；“一”挖方(“＋”填方)
12 截水沟 “1”表示 1%的沟底纵向坡度；“40.00”表示变坡点间距离，箭头表示水流方向
13 排水明沟 上图用于比例较大图面下图用于比例较小图面“1”表示 1%的沟底纵向坡度；“40.00”表示变坡点距离，箭头表示水流方向“107.50”表示沟底变坡点标高（变坡点以“＋”表示）
14 有盖板的排水沟
延时
总平面图常用图例（节选）
序号 名称 图例 备注
15 雨水口 1. 雨水口
2. 原有雨水口
3. 双落式雨水口
16 消火栓井
17 室内地坪标高 数字平行于建筑物书写
18 室外地坪标高
延时
总平面图常用图例（节选）
序号 名称 图例 备注
19 盲道
20 地下车库入口 机动停车场
21 地面露天停车场
22 露天机械停车场
延时
总平面图常用图例（节选）
序号 名称 图例 备注
23 新建道路 “R=6.00”表示道路转弯半径；“107.50”为道路中心线交叉点设计标高，两种表示方式均可，同一图纸采用一种方式；“100.00”为变坡点之间距离，“0.30%”表示道路坡度，→ 表示坡向
24 涵洞、涵道 上图为道路涵洞、涵管；下图为铁路涵洞、
涵管；
左图用于比例较大的图面，右图用于比例
较小的图面
延时
总平面图常用图例（节选）
序号 名称 图例 备注
25 桥梁 上图为公路桥
下图为铁路桥
用于旱桥时应注明
26 码头 上图为固定码头
下图为浮动码头
延时
总平面图常用图例（节选）
序号 名称 图例 备注
27 发电站 变配电所 由左往右依次为：
运行的发电站
规划的发电电
规划的变电所、配电所
运行的变电所、配电所
28 草坪 1. 草坪
2. 表示自然草坪
3. 表示人工草坪
延时
总平面图常用图例（节选）
序号 名称 图例 备注
29 植草砖
30 喷泉 人工水体
