项目二 建筑设计总说明识读
目 录
CONTENTS
任务一 CAD文字
任务二 建筑设计说明识读
任务二 建筑设计说明识读
建筑设计说明的基本组成
建筑设计说明的识读
02
建筑设计说明识读
建筑设计说明的基本组成

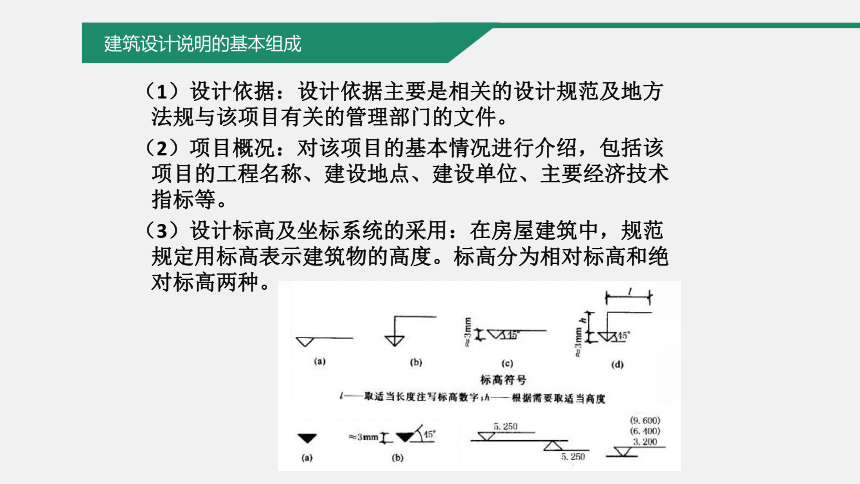

（1）设计依据：设计依据主要是相关的设计规范及地方法规与该项目有关的管理部门的文件。
（2）项目概况：对该项目的基本情况进行介绍，包括该项目的工程名称、建设地点、建设单位、主要经济技术指标等。
（3）设计标高及坐标系统的采用：在房屋建筑中，规范规定用标高表示建筑物的高度。标高分为相对标高和绝对标高两种。
建筑设计说明的基本组成

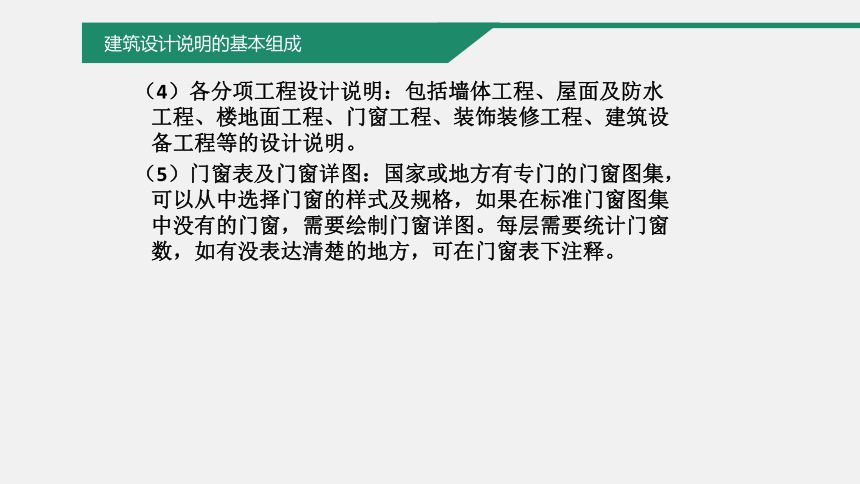

（4）各分项工程设计说明：包括墙体工程、屋面及防水工程、楼地面工程、门窗工程、装饰装修工程、建筑设备工程等的设计说明。
（5）门窗表及门窗详图：国家或地方有专门的门窗图集，可以从中选择门窗的样式及规格，如果在标准门窗图集中没有的门窗，需要绘制门窗详图。每层需要统计门窗数，如有没表达清楚的地方，可在门窗表下注释。
建筑设计说明的识读
建筑设计说明是施工图样的必要补充，对图样未能表达的内容通过文字加以详细的描述。
建筑设计说明的识读
工程做法是通过表格的形式对建筑物各个构件的构造做法进行详细说明。对采用标准图集的做法通过注明图集代号、做法编号进行表示。
建筑设计说明的识读
门窗表是对建筑物中各种类型门窗统计后列成的表格，包含门窗类型、大小、材料等信息。
建筑设计说明的识读
图纸目录、设计说明、工程做法和门窗表一般放置在建筑施工图的第一张图样上，又称为建筑施工图首页图。
我们以“某有限公司新建办公楼项目”施工图设计说明为例，来学习建筑设计说明的识读。
1、了解建筑设计依据
3、了解设计标高
4、了解各分项工程设计说明
5、了解门窗表表达的内容
6、了解其他内容
