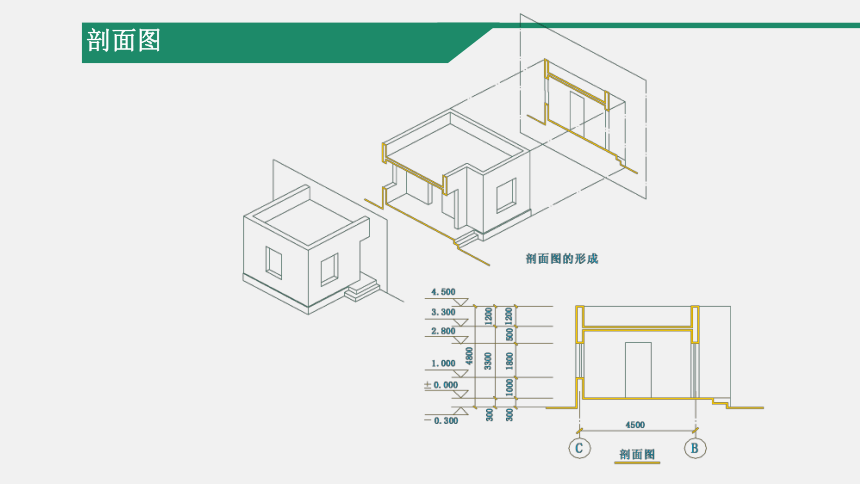

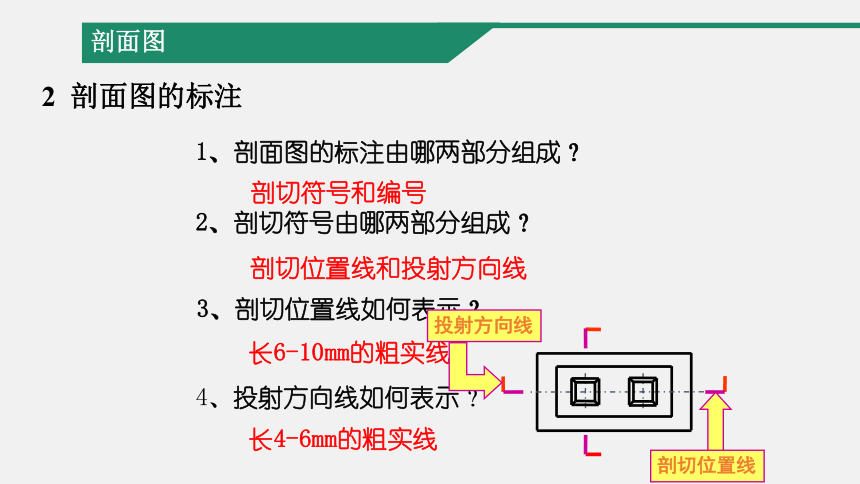

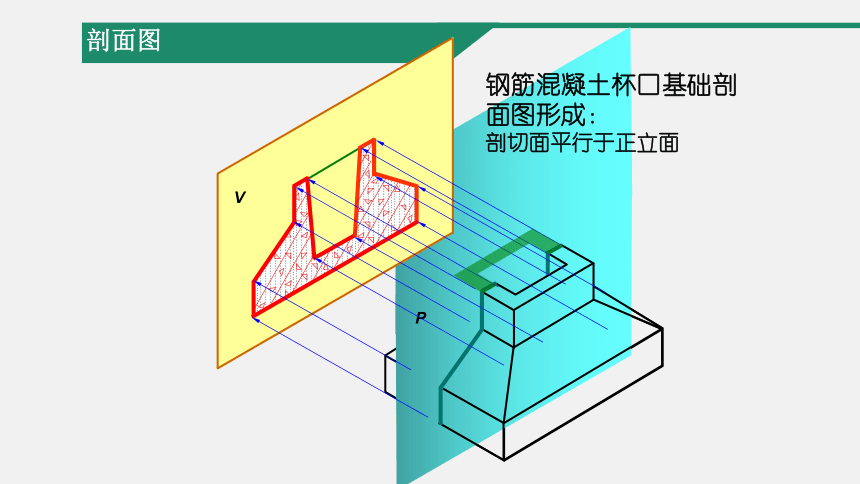

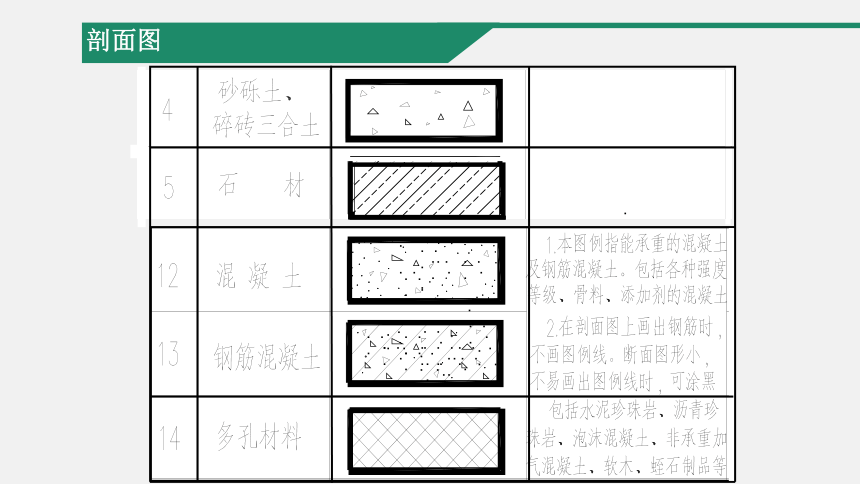

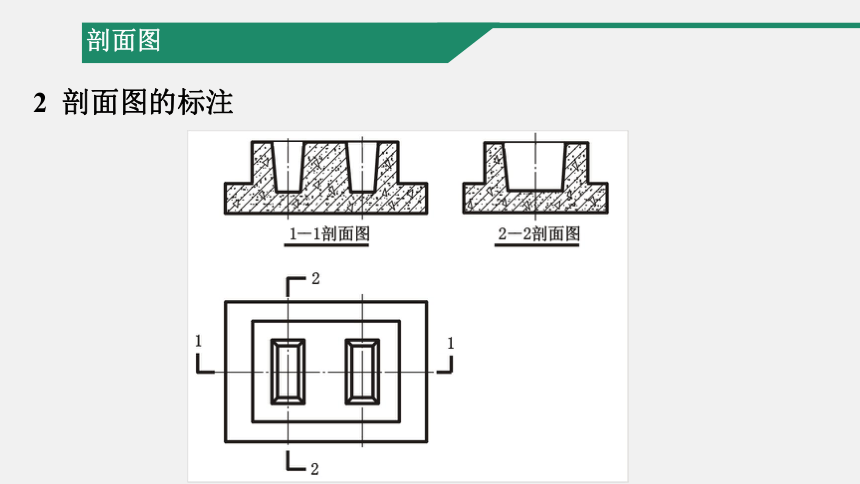

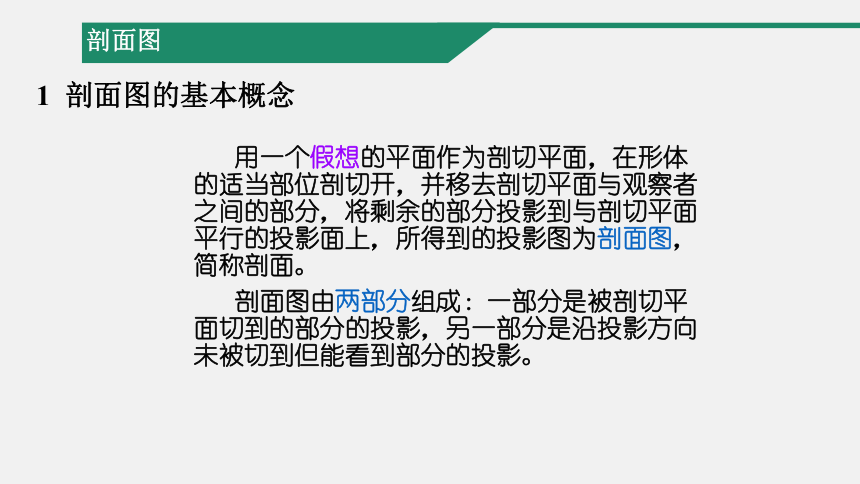

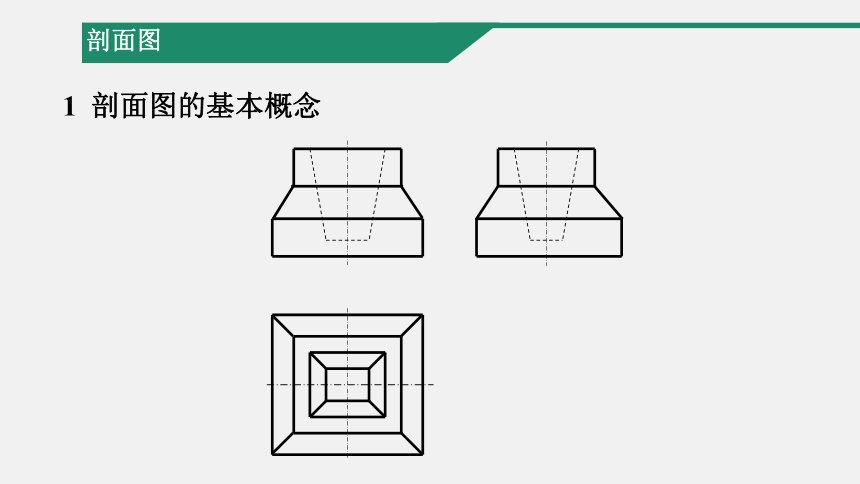

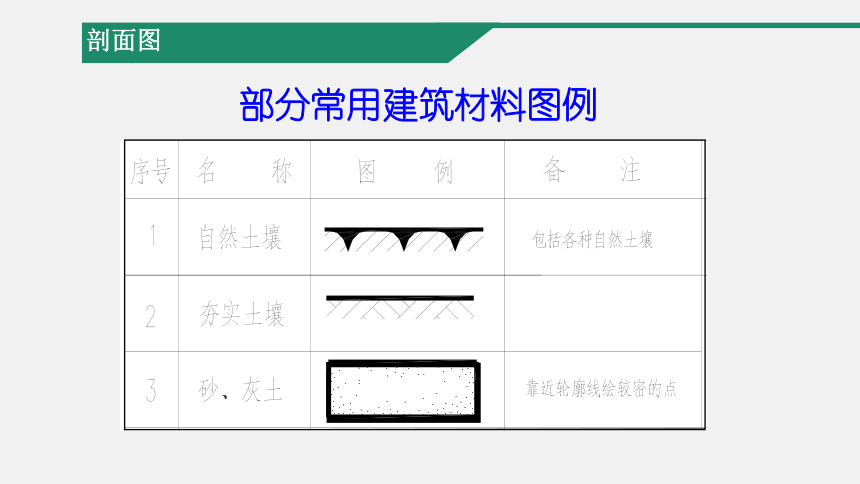

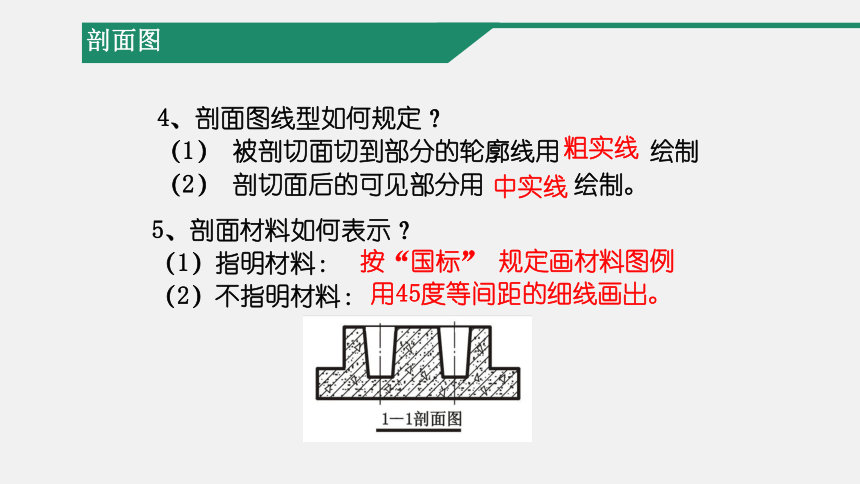

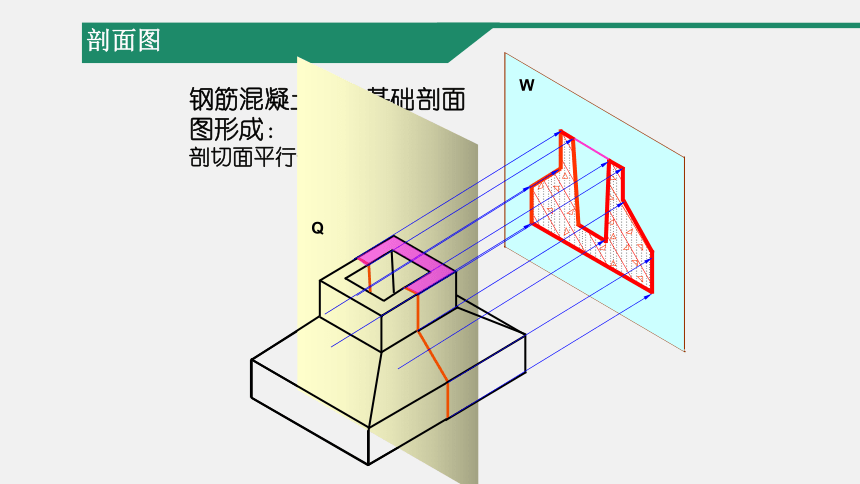

资源简介 (共51张PPT)任务三 剖面图与断面图1 剖面图的基本概念2 剖面图的标注3 剖面图的图示方法4 剖面图的类型剖面图1 剖面图的基本概念剖面图PV钢筋混凝土杯口基础剖面图形成:剖切面平行于正立面剖面图钢筋混凝土杯口基础剖面图形成:剖切面平行于侧平面QW剖面图剖面图1 剖面图的基本概念用一个假想的平面作为剖切平面,在形体的适当部位剖切开,并移去剖切平面与观察者之间的部分,将剩余的部分投影到与剖切平面平行的投影面上,所得到的投影图为剖面图,简称剖面。剖面图由两部分组成:一部分是被剖切平面切到的部分的投影,另一部分是沿投影方向未被切到但能看到部分的投影。剖面图2 剖面图的标注剖面图2、剖切符号由哪两部分组成?3、剖切位置线如何表示?剖切位置线和投射方向线4、投射方向线如何表示?长6-10mm的粗实线长4-6mm的粗实线剖切位置线投射方向线2 剖面图的标注1、剖面图的标注由哪两部分组成?剖切符号和编号剖面图5、剖面材料如何表示?(1)指明材料:(2)不指明材料:4、剖面图线型如何规定?(1) 被剖切面切到部分的轮廓线用 绘制(2) 剖切面后的可见部分用 绘制。粗实线中实线按“国标” 规定画材料图例用45度等间距的细线画出。剖面图部分常用建筑材料图例剖面图.. ..... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... ...剖面图剖面图6、如何编号?编号采用阿拉伯数字或大写拉丁字母按顺序由左至右、由下至上连续编排,并注写在投射方向线的端部。1122剖面图3 剖面图的图示方法(1) 确定剖切平面的位置和数量作形体剖面图时,首先应确定剖切平面的位置,剖切平面应选择适当的位置,使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。选择的剖切平面应平行于投影面,并且通过形体的对称面或孔的轴线。其次,确定剖切平面的数量。即要表达清楚一个形体,需要画几个剖面图的问题。剖面图(2) 画出剖面的剖切符号并进行标注剖切平面的位置确定之后,再确定投影方向,并在投影图上的相应位置画上剖切符号,进行编号。(3) 画出截面和剖开后剩余部分的轮廓线投影用粗实线画出剖切面剖切到部分的投影,用中粗实线画出沿投射方向看到的部分的投影,不可见线的虚线一般不画出。剖面图填绘建筑材料图例剖面图4 剖面图的类型用一个剖切平面将形体完整地剖切开,得到的剖面图,叫做全剖面图。全剖面图一般应用于不对称的建筑形体,或对称但较简单的建筑构件中。(1) 全剖面图剖面图剖面图如果形体对称,画图时常把投影图一半画成剖面图,另一半画成外观图,这样组合而成的投影图叫做半剖面图。(2) 半剖面图剖面图剖面图剖面图当仅仅需要表达形体的某局部内部构造时,可以只将该局部剖切开,只作该部分的剖面图,称为局部剖面图。(3) 局部剖面图剖面图剖面图对一些具有不同层次构造的建筑构件,可按实际需要,用分层剖切的方法获得剖面图,称为分层剖面图。(4)分层剖面图剖面图剖面图剖面图用两个或两个以上的互相平行的剖切平面将形体剖切开,得到的剖面图称为阶梯剖面图。(5)阶梯剖面图剖面图剖面图用两个或两个以上相交剖切平面剖切形体,将倾斜于基本投影面的剖面旋转到平行于基本投影面后再投影,所得到的剖面图称作展开剖面图。展开剖面图的图名后应加注“展开”字样,因展开剖面图将形体剖切开后需要将形体进行旋转,因此,有时也称为旋转剖面图。(6)旋转(展开)剖面图剖面图1 断面图的基本概念2 断面图与剖面图的区别与联系3 断面图的类型断面图1 断面图的基本概念假想用一个剖切面将物体某处切断,仅画出该剖切面与物体接触部分(区域内画上剖面线或材料图例)即剖切面截割物体的截断面在其平行的投影面上的投影,此投影图称为断面图,简称断面。断面图VP断面图用剖切平面将物体剖切后,仅画出断面的投影。断面图断面剖切符号:1、剖切位置线:长6-10mm的粗实线注意:无投射方向线2、断面编号:阿拉伯数字注意: 阿拉伯数字的注写位置表示剖示方向断面图W钢筋混凝土的悬挑楼梯板的断面图111–1PVW11–111注意断面的投影方向断面图断面图VP剖面图断面图剖面图与断面图的比较结论:剖面图包含了相应的断面图。断面图与剖面图的区别与联系(1)表达的内容不同。断面图只画形体与剖切平面接触的部分,剖面图不仅画剖切平面与形体接触的部分,而且还要画出剖切平面后面没有被剖切平面切到的可见部分。剖面图包含断面图,即剖面图是“体”的投影,断面图只是“面”的投影。(2)剖切情况不同。剖面图可采用多个剖切平面,而断面图只能反映单一剖切平面的断面特征。(3)标注不同。断面图的剖切符号是一条长度为6-10mm的粗实线,没有剖视方向线,剖切符号旁编号所在的一侧是剖视方向。断面图2 断面图与剖面图的区别与联系1-12-23-3123123注意:1、当物体有多个断面图时,断面图应按剖切顺序排列。2、尽量画在剖切位置的延长线上。断面剖切位置线向下投射断面图画在投影图轮廓线之外(1)移出断面图断面图断面图画在投影图的中断处。适用于具有单一断面的较长杆件及型钢。中断断面图工字钢梁(2)中断断面图断面图 工字型钢,是截面为工字形的长条钢材,其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示,如“工160*88*6”,断面图角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。等边角钢的两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。断面图屋架杆件的中断断面图断面图圆形木头杆件的中断断面图断面图断面图直接画在投影图内。断面轮廓线为粗实线,并在内缘画出材料图例,当断面较薄时可涂黑。(3)重合断面图断面图雨蓬、台阶的断面图22112-21-1(雨蓬挑出宽度与第一级台阶踢面平齐)根据现浇板的正投影图在平面图上作出重合断面图断面图现浇楼板、梁、柱断面图结束 展开更多...... 收起↑ 资源预览
