项目一 识绘图基本知识
目 录
CONTENTS
任务一 投影的基础知识
任务二 体的投影
任务三 剖面图与断面图
任务四 轴测图
任务五 房屋建筑制图统一 标准
任务七 项目考核
任务六 CAD基础知识
任务一 投影的基础知识
投影法的概念
投影法的分类
正投影的基本性质
立体的三面投影图
01
投影的基本知识
投影法的概念

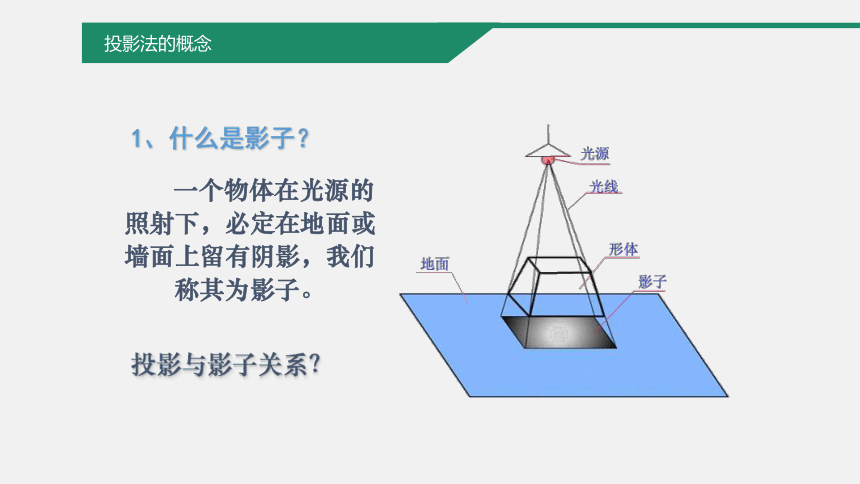

1、什么是影子？
一个物体在光源的照射下，必定在地面或墙面上留有阴影，我们称其为影子。
投影与影子关系？
F1
H1
A1
B1
E1
C1
D1
F1
H1
A1
E1
C1
D1
B1
S

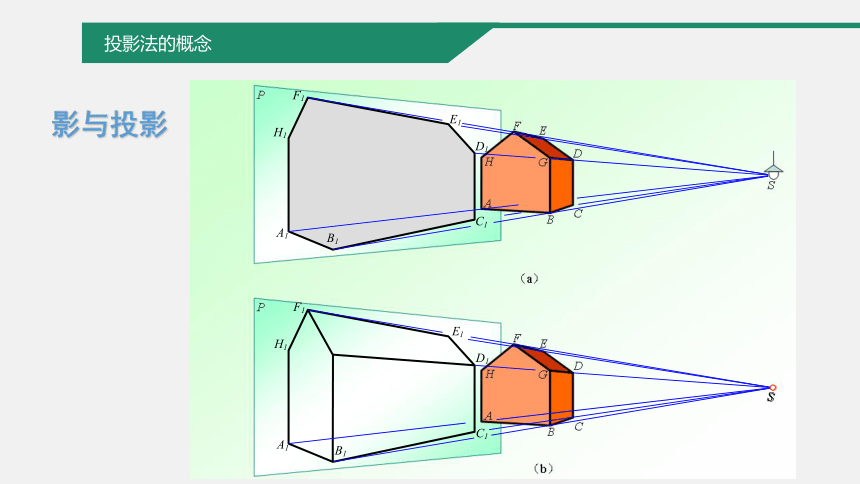

影与投影
投影法的概念
S 投影中心
投影面
投影线
空间点A
投影
b
a
空间点B

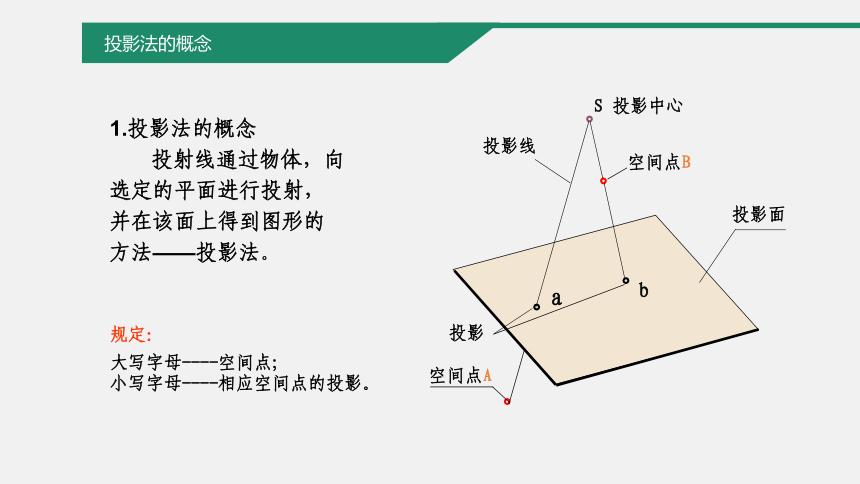

1.投影法的概念
投射线通过物体，向选定的平面进行投射，并在该面上得到图形的方法——投影法。
规定：
大写字母----空间点;
小写字母----相应空间点的投影。
投影法的概念
投影法的分类

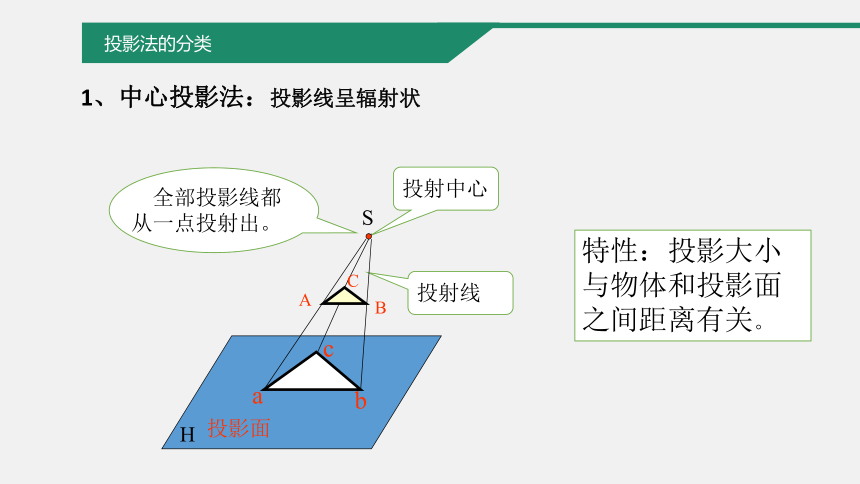

1、中心投影法：投影线呈辐射状
全部投影线都
从一点投射出。
特性：投影大小与物体和投影面之间距离有关。
投射中心
投射线
S
投影面
A
B
C
a
b
c
H
投影法的分类

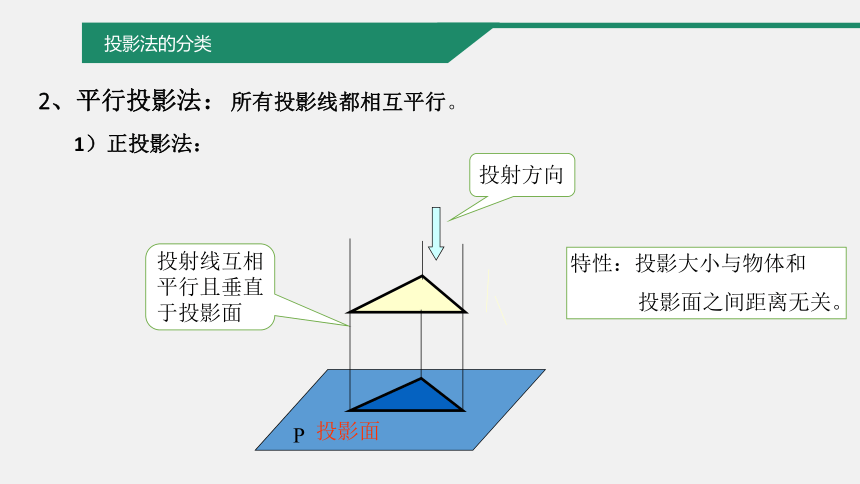

2、平行投影法：所有投影线都相互平行。
1）正投影法：
投射线互相
平行且垂直
于投影面
特性：投影大小与物体和
投影面之间距离无关。
投射方向
P
投影面
投影法的分类
2）斜投影法：投影线倾斜于投影面
投射线互相
平行但不垂
直于投影面
P
特性：投影大小与物体和
投影面之间距离无关。
投射方向
投影法的分类
小结：
投影法的分类
中心投影法
平行投影法
斜投影法
正投影法
投影光线交于一点
中心投影法
投影光线相互平行
平行投影法
正投影
斜投影
正投影的基本性质
正投影的“全等性”主要有:
1) 当直线段平行于投影面时，
它在该投影面上的投影反映该直线段的实长和倾角。
2) 当平面图形平行于投影面时，
它在该投影面上的投影反映该平面图形的实形。
一、 全等性：
正投影的基本性质
二、积聚性：
1) 当直线垂直于投影面时，它在该投影面上的投影积聚为一点。
2) 当平面垂直于投影面时，它在该投影面上的投影积聚为一直线。
a) EJ⊥H面 b) EK⊥V面 c) 平面⊥H面 d) 平面⊥W面
正投影的基本性质
实形性、积聚性简化作图示例
正投影的基本性质
三、从属性和定比性：
若要在平面ABCD上定出一条直线KM，其中的一个方法是，先利用从属性和定比性在DC上定出K， 再在AB定出M，然后把K、M相连即可；其投影作法亦是如此。
点K从属于直线DC，所以其投影 k从属于轴线的投影dc，且DK:KC=dk:kc。
从属于直线的点，其投影仍从属于该直线的同面投影；直线上两线段长度之比，等于直线的平行投影上该两线段投影的长度之比。
从属于平面或曲面的点、线，其投影仍从属于该平面或曲面的同面投影。
V
平行两直线的同面投影一般仍相互平行
即：若AB//CD，则ab//cd ， a’b’//c’d’
A
B
a
d
C
D
c
b
H
a’
d’
b’
c’
正投影的基本性质
四、平行性：
正投影的基本性质
1.问题的提出
(b) 水平投影图
C
B
A
A,b, c
H
物体的一个投影不能确定其空间形状
立体的三面投影图
2. 两面投影的必要性
C
H
A
A
B
A
立体的三面投影图
四棱台的两面投影图
高
宽
长
长
H
H
立体的三面投影图
3. 三面投影的必要性
立体的三面投影图
三面正投影图的形成
砖的三个不同方向的正投影
立体的三面投影图
立体的三面投影图
一、立体三面投影图的获得
V
正立投影面——V面
水平投影面——H面
侧立投影面——W面
正面投影
水平投影
侧面投影
立体的三面投影图
二、三面投影图的三等关系
V
展开
长
高
宽
宽
三等关系：正面投影和水平投影具有相同的长度——长对正；
正面投影和侧面投影具有相同的高度——高平齐；
水平投影和侧面投影具有相同的宽度——宽相等。
展开后
去掉轮廓线
立体的三面投影图三、三面投影图的作图方法[例题]试根据如图所示的立体图，画出它的三面投影图。各向尺寸由图中1:1量取。作45 线宽相等高平齐长对正
