资源简介

(共11张PPT)
土木工程力学基础
刚体及其变形固体

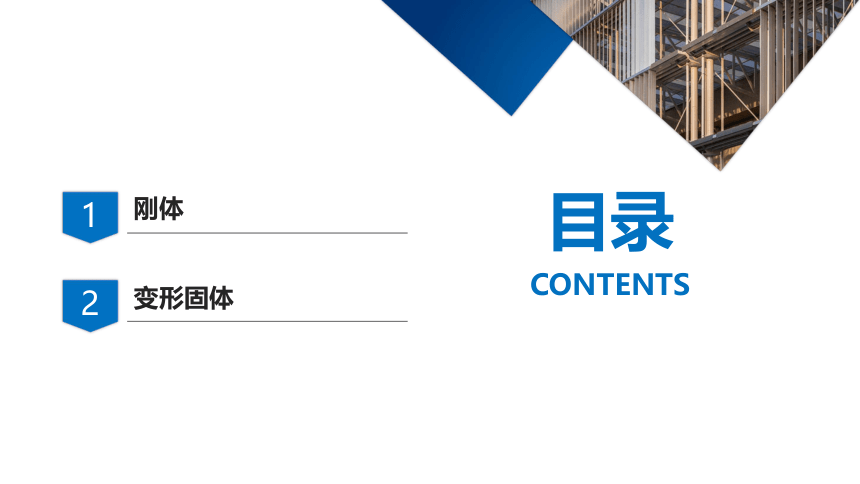

目录
CONTENTS
1
2
刚体
变形固体

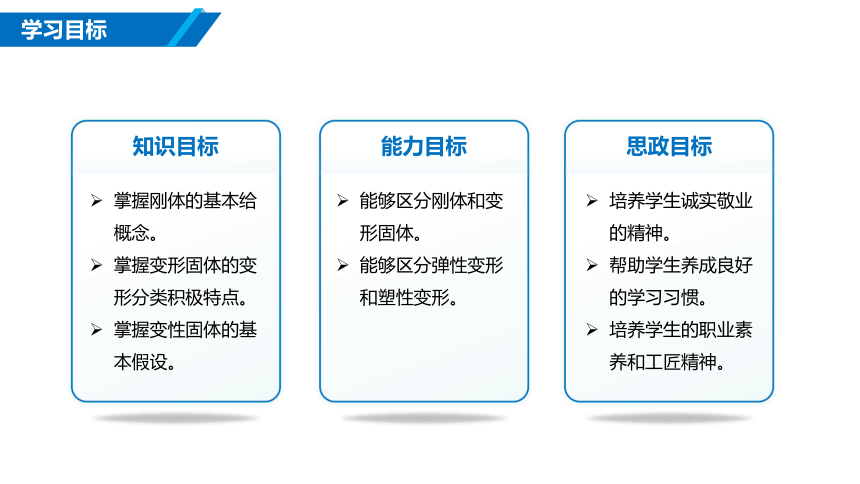

学习目标
掌握刚体的基本给概念。
掌握变形固体的变形分类积极特点。
掌握变性固体的基本假设。
知识目标
能够区分刚体和变形固体。
能够区分弹性变形和塑性变形。
能力目标
培养学生诚实敬业的精神。
帮助学生养成良好的学习习惯。
培养学生的职业素养和工匠精神。
思政目标
刚体及其变形固体

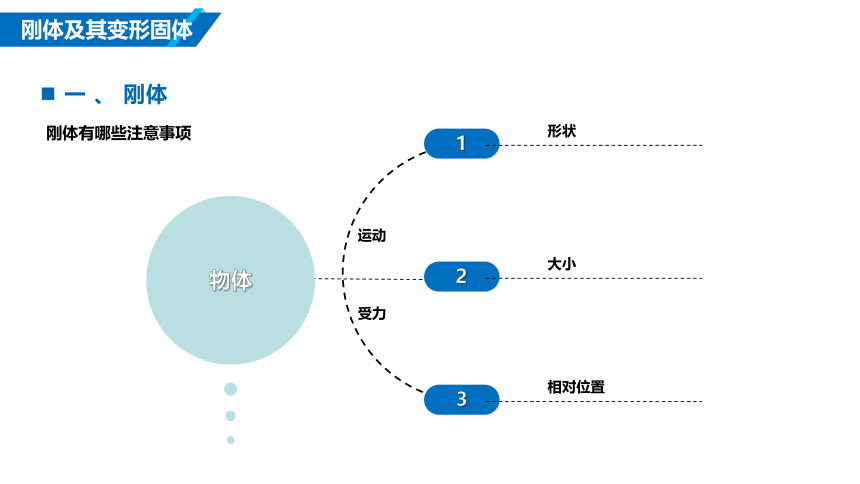

一 、 刚体
物体
1
形状
2
大小
3
相对位置
运动
受力
刚体有哪些注意事项

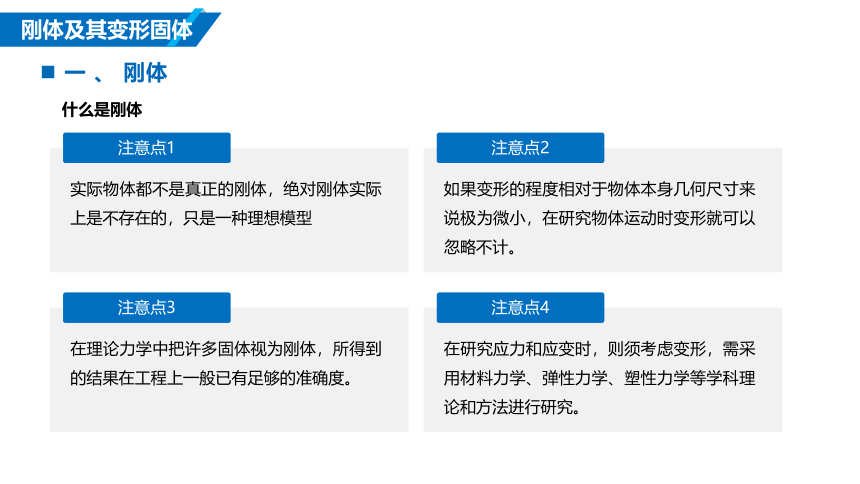

刚体及其变形固体
一 、 刚体
注意点1
实际物体都不是真正的刚体，绝对刚体实际上是不存在的，只是一种理想模型
注意点2
如果变形的程度相对于物体本身几何尺寸来说极为微小，在研究物体运动时变形就可以忽略不计。
注意点3
在理论力学中把许多固体视为刚体，所得到的结果在工程上一般已有足够的准确度。
注意点4
在研究应力和应变时，则须考虑变形，需采用材料力学、弹性力学、塑性力学等学科理论和方法进行研究。
什么是刚体
刚体及其变形固体
一 、 刚体
生活应用实例
物理天平的横梁处于平衡状态，横梁在力的作用下产生的形变很小，各力矩的大小都几乎不变。对于形变，实际是存在的，但可不予考虑。为此在研究天平横梁平衡的问题时，可将横梁当作刚体。
刚体及其变形固体
一 、 刚体
什么是变形固体
固体
↓
变形
1
形状
2
大小
3
相对位置
外力
刚体及其变形固体
二 、 变形固体
变形固体都会发生哪些变形
变形
如果变形在外力卸去后消失，则称这种变形为弹性变形。
弹性变形
应力
应变
内
力
如果变形在外力卸去后不能消失或者完全消失，则称这种变形称为塑性变形。
塑性变形
刚体及其变形固体
二 、 变形固体
生活、工程中的应用实例
刚体及其变形固体
二 、变形固体
变形固体的基本假设
03
各向同性假设
假设变性固体各个方向的力学性能都相同
01
连续性假设
假设固体在其所占有的空间内毫无空隙地充满了物质
02
均匀性假设
假设材料的力学性能在各处都是相同的
变形固体
小测验
1.刚体，实际上是不存在的，只是一种理想模型。( )
2.弹性变形指的是物体或构件的变形在外力卸去后消失的变形。( )
3.在研究弹性变形固体时，科学家们就对弹性体做的3个基本假设是连续性假设、均匀性假设、各向同性假设。（ ）
