土木工程力学基础
荷载及分类

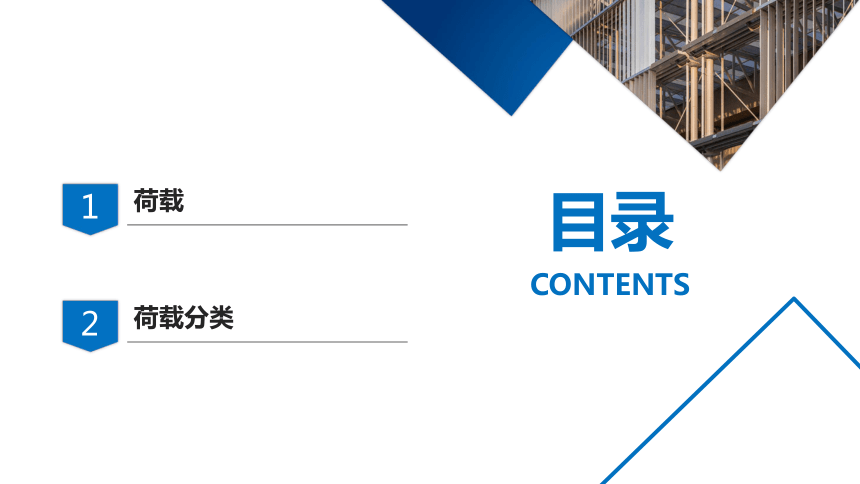

目录
CONTENTS
1
荷载
2
荷载分类

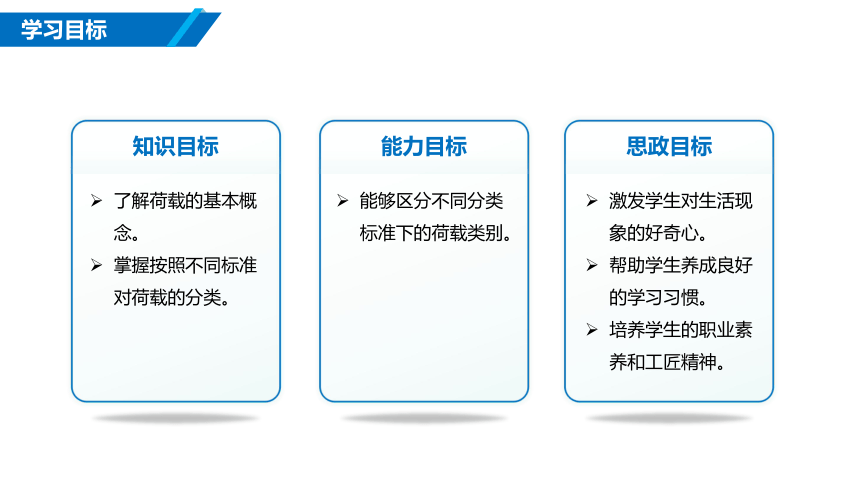

学习目标
了解荷载的基本概念。
掌握按照不同标准对荷载的分类。
知识目标
能够区分不同分类标准下的荷载类别。
能力目标
激发学生对生活现象的好奇心。
帮助学生养成良好的学习习惯。
培养学生的职业素养和工匠精神。
思政目标
荷载及分类
荷 载
作 用
一、荷载
荷载及分类

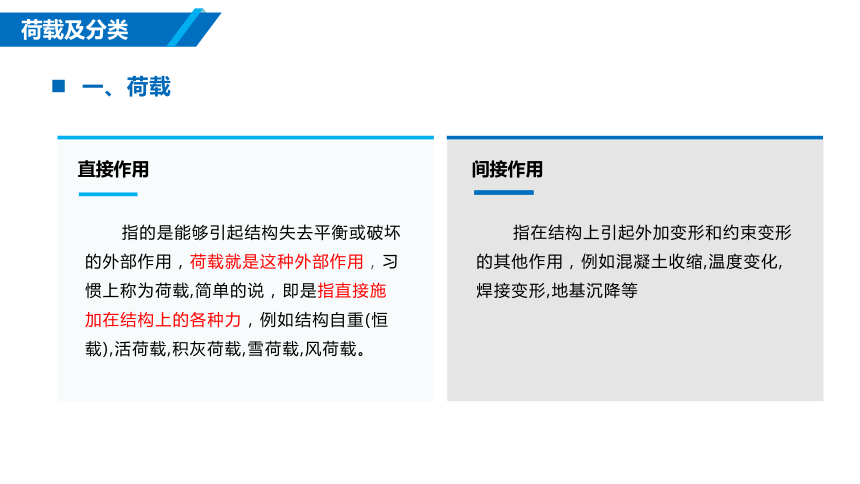

直接作用
间接作用
指的是能够引起结构失去平衡或破坏的外部作用，荷载就是这种外部作用，习惯上称为荷载,简单的说，即是指直接施加在结构上的各种力，例如结构自重(恒载),活荷载,积灰荷载,雪荷载,风荷载。
指在结构上引起外加变形和约束变形的其他作用，例如混凝土收缩,温度变化,焊接变形,地基沉降等
一、荷载
荷载及分类
一、荷 载

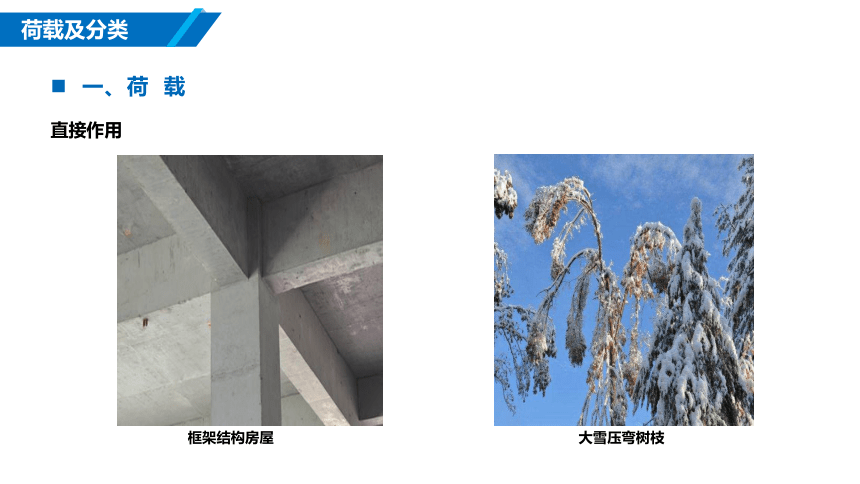

直接作用
框架结构房屋
大雪压弯树枝
荷载及分类

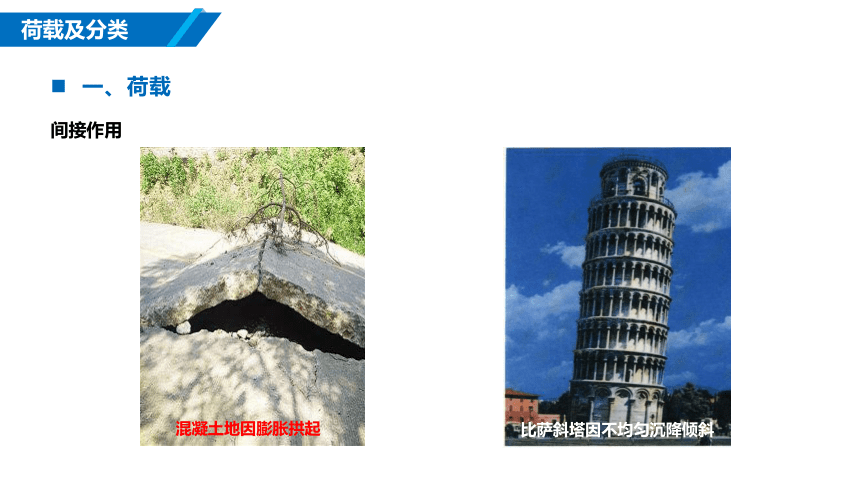

间接作用
混凝土地因膨胀拱起
比萨斜塔因不均匀沉降倾斜
一、荷载
荷载及分类
一、荷 载
荷载的概念
荷载
荷载通常指作用在结构上的主动力。
荷载及分类
生活实例
静荷载试验-检测图片
一、荷载
荷载及分类
一、荷载
目的
Step2
适用
Step1
安全
Step3
耐久
Step4
经济合理
荷载及分类
一、荷载
荷载的概念
荷载的设计适用于各种工程的结构设计，设计基准期为50 年。
荷载及分类
二、 荷载的分类
按荷载作用时间的久暂分类
在结构使用期间，其值随时间变化，且变化值与平均值相比不可忽略不计的荷载。如：楼面活荷载、屋面积灰荷载、雪荷载、风荷载.
恒荷载
在结构使用期间，其值不随时间变化，或其变化值与平均值相比可以忽略不计的荷载。如;自重
活荷载
指在结构使用期间不一定出现，而一旦出现，其值很大且持续时间很短的荷载.如爆炸力、撞击力等.
偶然荷载
荷载及分类
二、荷载的分类
框架结构房屋
汽车撞墙
大雪压弯树枝
荷载及分类
二、 荷载的分类
按荷载作用的范围分类
凡分布在一定面积或长度上的荷载，称为分布荷载。
当荷载的分布面积远小于结构的尺寸时，假定荷载集中作用在一点上，这种荷载称为集中荷载。
集中荷载（N或kN）
分布荷（N/m或kN/m）
荷载及分类
二、 荷载的分类
按荷载作用性质分类
静力荷载
缓慢匀速地施加不致引起结构振动，可忽略惯性力影响的荷载,称为静力荷载。
动力荷载
凡能引起结构显著振动或冲击,必须考虑惯性力影响的荷载。
三轴静力试验机
防波提
得克萨斯龙卷风破坏照片
荷载及分类
二、 荷载的分类
按荷载的位置的变化情况分类
固定荷载
凡荷载的作用位置固定不变的荷载称为固定荷载
移动荷载
凡可以在结构上自由移动的荷载称为移动荷载。
荷载及分类
小测验
1.下列荷载属于和荷载的有( )
A.梁的自重 B.雪荷载 C. 在撞击力 D.检修荷载
2.下列荷载属于和荷载的有( )
A.梁的自重 B.风荷载 C.震动荷载 D.海浪的冲击荷载
