双代号时标网络图时间参数的计算
3.7
网络计划技术
自终点节点沿逆箭线方向朝起点节点逐次进行判定，从终点到起点不出现波形线的线路。
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
一、双代号时标网络图时间参数的计算

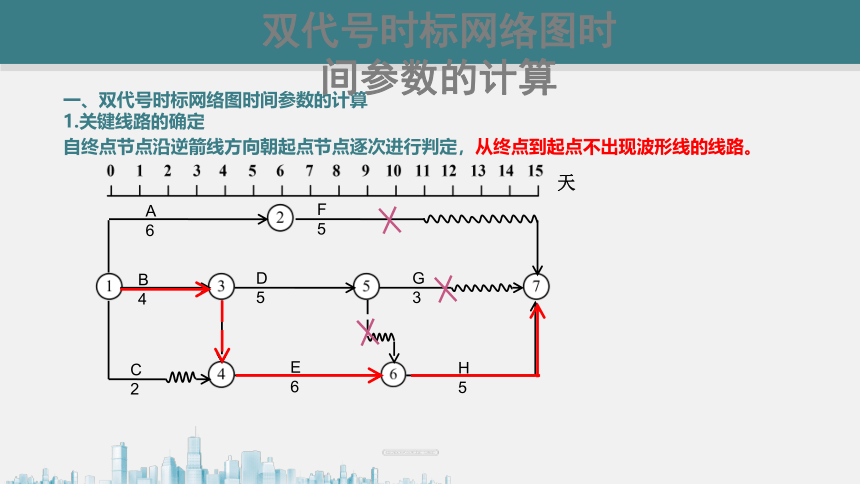

1.关键线路的确定
双代号时标网络图时间参数的计算
总工期：终点节点与起点节点所在位置之差。
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
15天

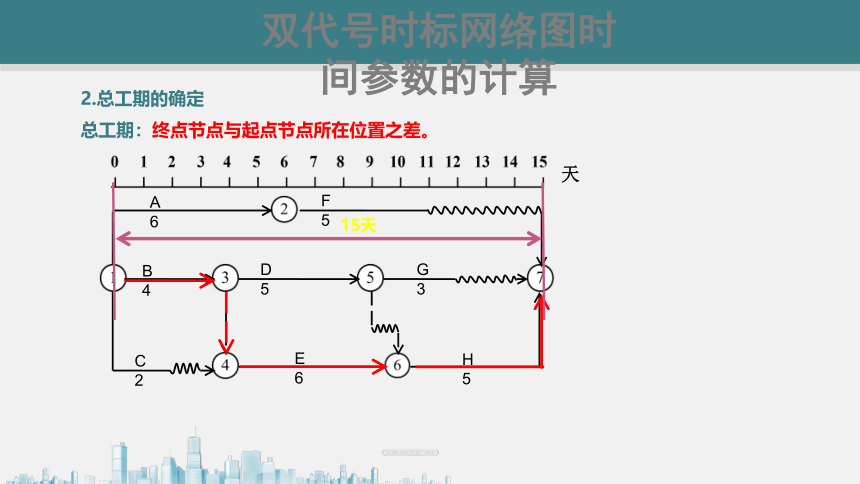

2.总工期的确定
双代号时标网络图时间参数的计算

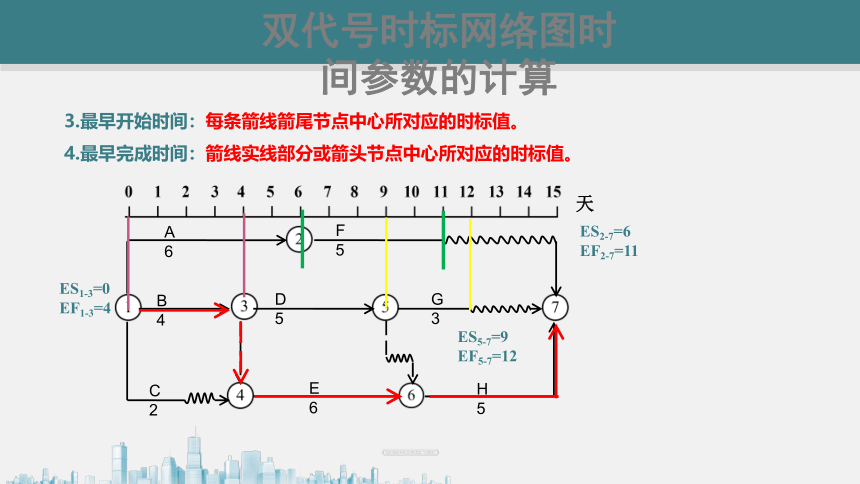

3.最早开始时间：每条箭线箭尾节点中心所对应的时标值。
4.最早完成时间：箭线实线部分或箭头节点中心所对应的时标值。
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
ES1-3=0
EF1-3=4
ES2-7=6
EF2-7=11
ES5-7=9
EF5-7=12
双代号时标网络图时间参数的计算
5.自由时差：该工作的箭线中波形线部分在坐标轴上的水平投影长度。
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
0
4
3
1
0
0
2
0
0
双代号时标网络图时间参数的计算
（1）以终点节点为结束节点的工作的总时差=计划工期-最早完成时间。
（2）其他工作的总时差=紧后工作的最小总时差+本工作的自由时差。
6.总时差
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
3
4
0
1
4
0
1
0
2
双代号时标网络图时间参数的计算
技巧：本工作开始节点至该网络计划终点节点所通过的线路波形线长度和的最小值。
总时差
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
0
4
0
1
0
2
3
4
双代号时标网络图时间参数的计算
最迟开始时间=最早开始时间+总时差 最迟完成时间=最早完成时间+总时差
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
0
4
0
1
0
2
3
4
ES1-2=0 EF1-2=6
LS1-2=0+4=4
LF1-2=6+4=10
ES2-7=6 EF2-7=11
LS2-7=6+4=10
LF2-7=11+4=14
双代号时标网络图时间参数的计算
二、双代号时标网络计划的应用
双代号时标网络图时间参数的计算
7
1
2
4
5
3
6
10
顶墙涂料3
吊顶1
吊顶3
吊顶2
顶墙涂料2
顶墙涂料1
木地板3
木地板2
木地板1
8
9
3
3
3
2
2
2
1
1
1
将下图双代号网络计划绘制成双代号时标网络计划，并标注出关键线路。
双代号时标网络图时间参数的计算
时间 1 2 3 4 5 6 7 8 9 10 11 12
时间 1 2 3 4 5 6 7 8 9 10 11 12
吊顶2
吊顶1
顶墙涂料1
2

1
4
8
吊顶3
木地板1
顶墙涂料2
6
9
顶墙涂料3
木地板3
木地板2
5
３
７
10
