双代号时标网络图的绘制
3.6
网络计划技术

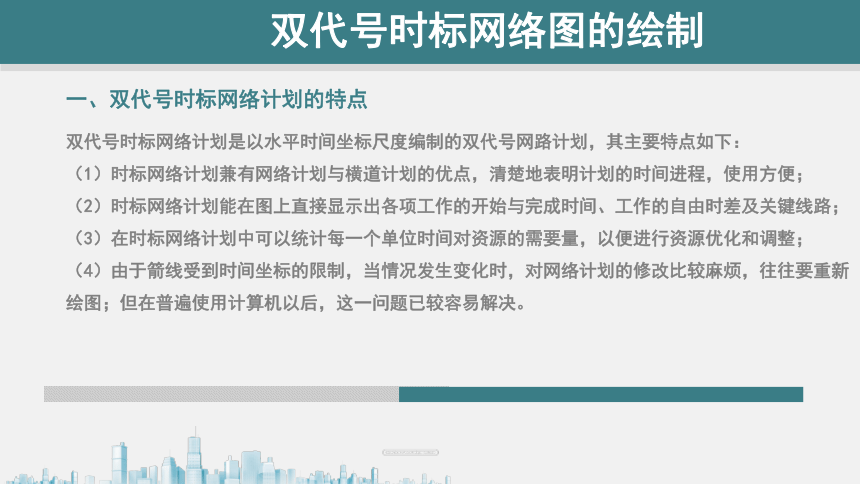

一、双代号时标网络计划的特点
双代号时标网络计划是以水平时间坐标尺度编制的双代号网路计划，其主要特点如下：
（1）时标网络计划兼有网络计划与横道计划的优点，清楚地表明计划的时间进程，使用方便；
（2）时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路；
（3）在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整；
（4）由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图；但在普遍使用计算机以后，这一问题已较容易解决。
双代号时标网络图的绘制

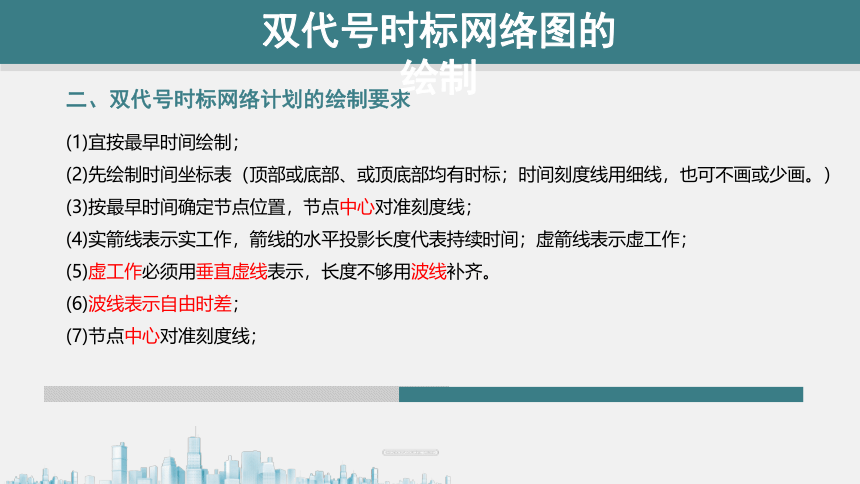

二、双代号时标网络计划的绘制要求
(1)宜按最早时间绘制；
(2)先绘制时间坐标表（顶部或底部、或顶底部均有时标；时间刻度线用细线，也可不画或少画。）
(3)按最早时间确定节点位置，节点中心对准刻度线；
(4)实箭线表示实工作，箭线的水平投影长度代表持续时间；虚箭线表示虚工作；
(5)虚工作必须用垂直虚线表示，长度不够用波线补齐。
(6)波线表示自由时差；
(7)节点中心对准刻度线；
双代号时标网络图的绘制

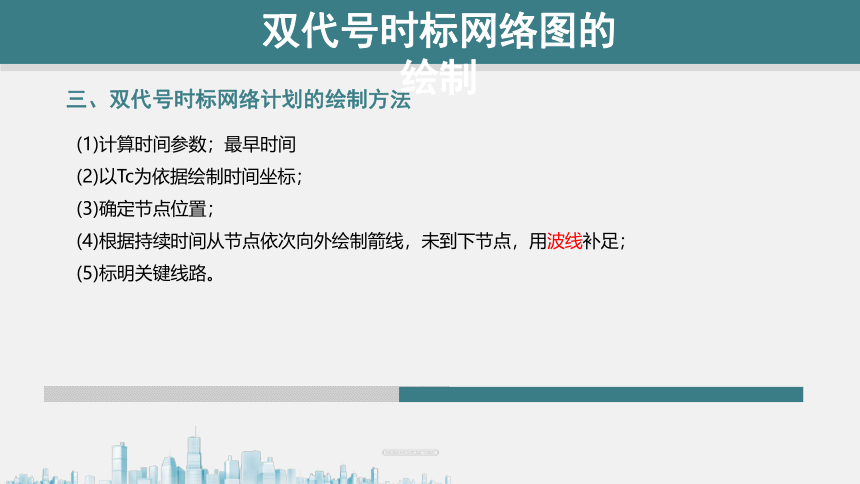

三、双代号时标网络计划的绘制方法
(1)计算时间参数；最早时间
(2)以Tc为依据绘制时间坐标；
(3)确定节点位置；
(4)根据持续时间从节点依次向外绘制箭线，未到下节点，用波线补足；
(5)标明关键线路。
双代号时标网络图的绘制

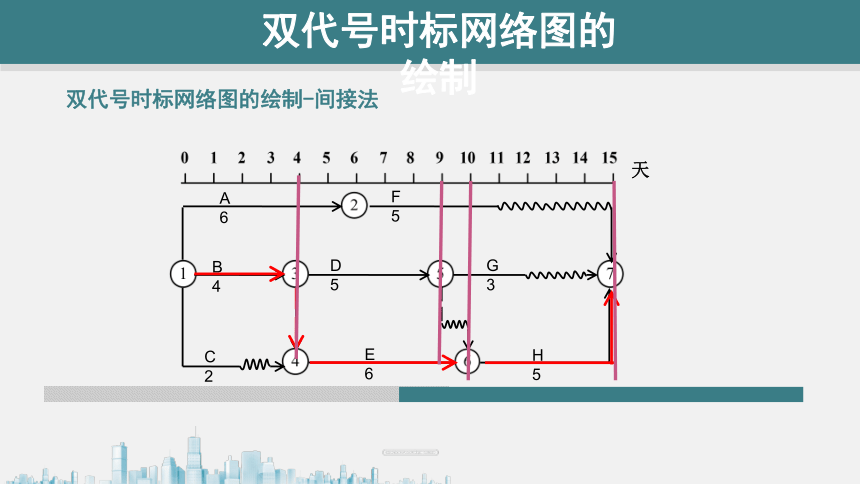

双代号时标网络图的绘制-间接法
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
双代号时标网络图的绘制
双代号时标网络图的绘制-间接法
时
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
时标的时间单位根据需要在编制网络技术之前确定，可为时、天、周、月或季。
天
周
月
季
双代号时标网络图的绘制
双代号时标网络图的绘制-间接法
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
时标网络计划中所有符号在时间坐标上的水平投影位置，必须与其时间参数相
对应，节点中心必须对准相应的位置
天
双代号时标网络图的绘制
双代号时标网络图的绘制-间接法
时标网络计划中虚工作必须以垂直方向的虚箭线表示。
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
天
双代号时标网络图的绘制
双代号时标网络图的绘制—间接法
先绘制无时标双代号网络图，计算各工作的最早时间参数。
根据最早时间参数在时标计划表上确定节点位置
绘制出节点之间的箭线，不足以达到完成节点时，用波形线补足
步骤一
步骤二
步骤三
双代号时标网络图的绘制
（⑥，15）
（④，10）
（③，4）
（ ③ ，9）
（①，6）
（①，4）
b1=0
节点最早时间 ETi
双代号时标网络图的绘制
双代号时标网络图的绘制—标号法
绘制双代号时标网络图
天
A
6
G
3
E
6
D
5
F
5
C
2
B
4
H
5
双代号时标网络图的绘制
