教学单元三
网络计划技术

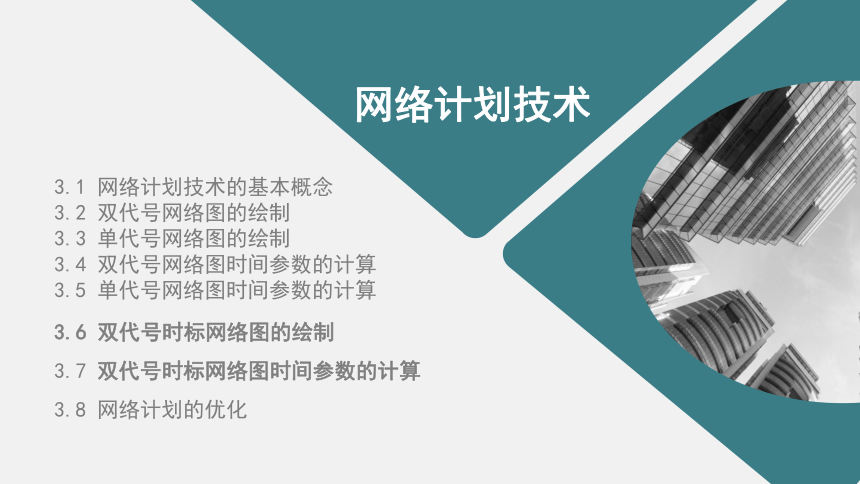

网络计划技术
3.1 网络计划技术的基本概念
3.2 双代号网络图的绘制
3.3 单代号网络图的绘制
3.4 双代号网络图时间参数的计算
3.5 单代号网络图时间参数的计算
3.6 双代号时标网络图的绘制
3.7 双代号时标网络图时间参数的计算

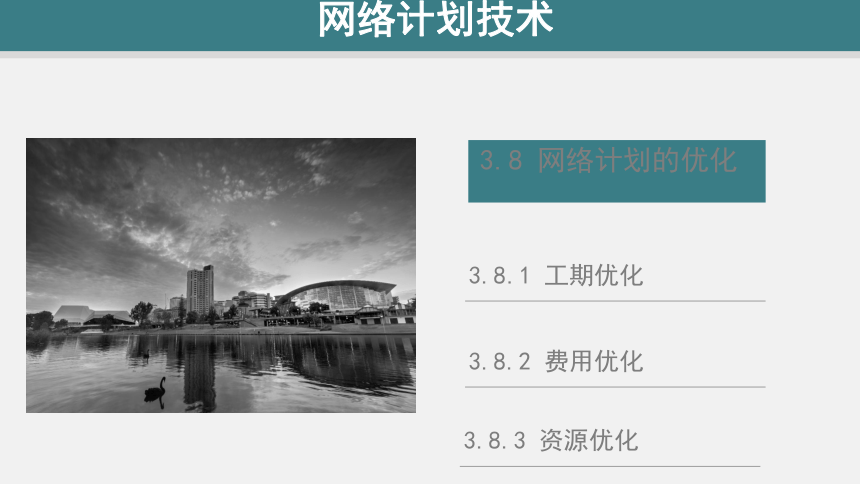

3.8 网络计划的优化
3.8.1 工期优化
3.8 网络计划的优化
网络计划技术
3.8.2 费用优化
3.8.3 资源优化

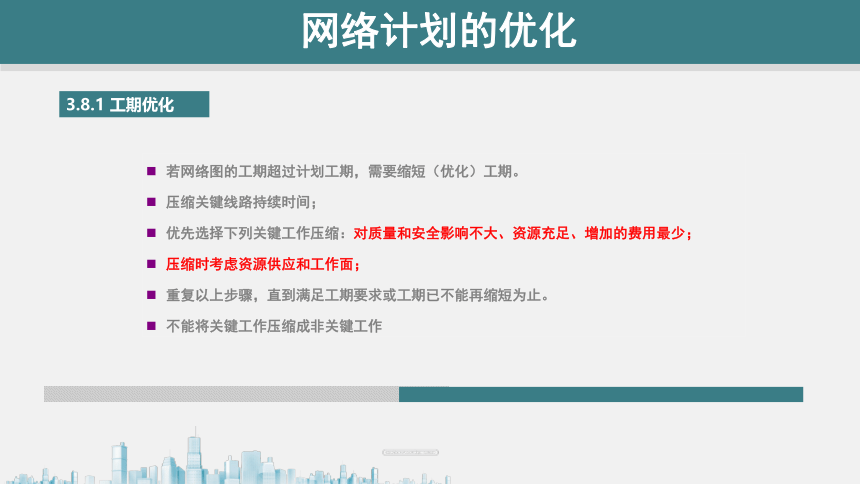

3.8.1 工期优化
若网络图的工期超过计划工期，需要缩短（优化）工期。
压缩关键线路持续时间；
优先选择下列关键工作压缩：对质量和安全影响不大、资源充足、增加的费用最少；
压缩时考虑资源供应和工作面；
重复以上步骤，直到满足工期要求或工期已不能再缩短为止。
不能将关键工作压缩成非关键工作
网络计划的优化

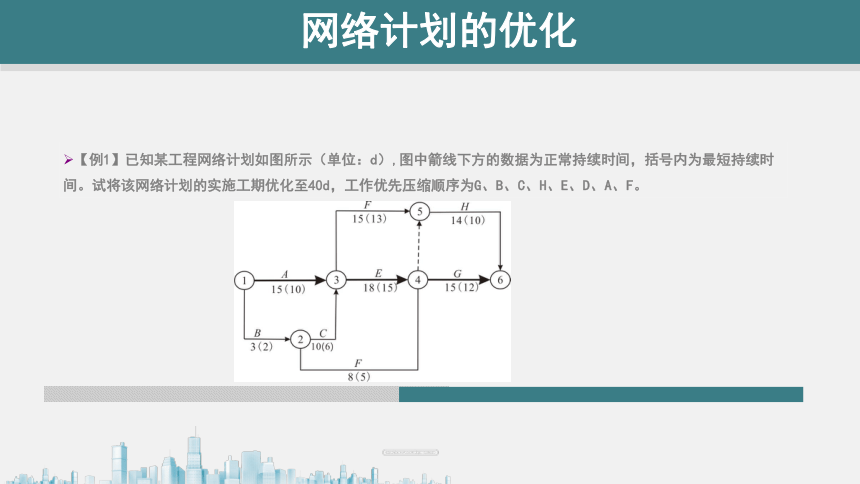

【例1】已知某工程网络计划如图所示（单位：d）,图中箭线下方的数据为正常持续时间，括号内为最短持续时间。试将该网络计划的实施工期优化至40d，工作优先压缩顺序为G、B、C、H、E、D、A、F。
网络计划的优化
解：
（1）根据工作正常持续时间计算网络计划时间参数，并找出关键工作和关键线路，关键工作为A、E、G，如图所示。
（2）确定该网络计划的计算工期为48d，要求工期为40d，所以需压缩8d。
（3）将G工作的持续时间压缩1d，重新计算网络计划时间参数，此时H也变成了关键工作，计算工期变为47d，如图所示。
网络计划的优化
（4）将G、H工作的持续时间同时压缩2d，计算工期变为45d，关键线路不变，如图所示。
网络计划的优化
（5）根据工作压缩顺序，先将E工作压缩3d，计算工期变为42d，此时F工作也变为关键工作，如图所示。
网络计划的优化
（6）将A工作压缩2d，计算工期变为40d，此时满足工期要求，工期优化完毕，同时工作B、C也成为关键工作，如图所示。
网络计划的优化
