单代号网络图时间参数的计算
3.5
网络计划技术

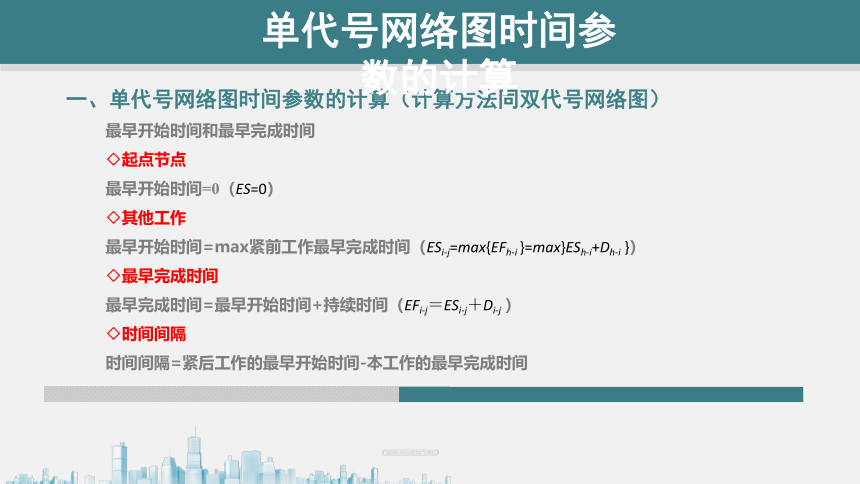

一、单代号网络图时间参数的计算（计算方法同双代号网络图）
最早开始时间和最早完成时间
◇起点节点
最早开始时间=0（ES=0）
◇其他工作
最早开始时间=max紧前工作最早完成时间（ESi-j=max{EFh-i }=max}ESh-i+Dh-i }）
◇最早完成时间
最早完成时间=最早开始时间+持续时间（EFi-j＝ESi-j＋Di-j ）
◇时间间隔
时间间隔=紧后工作的最早开始时间-本工作的最早完成时间

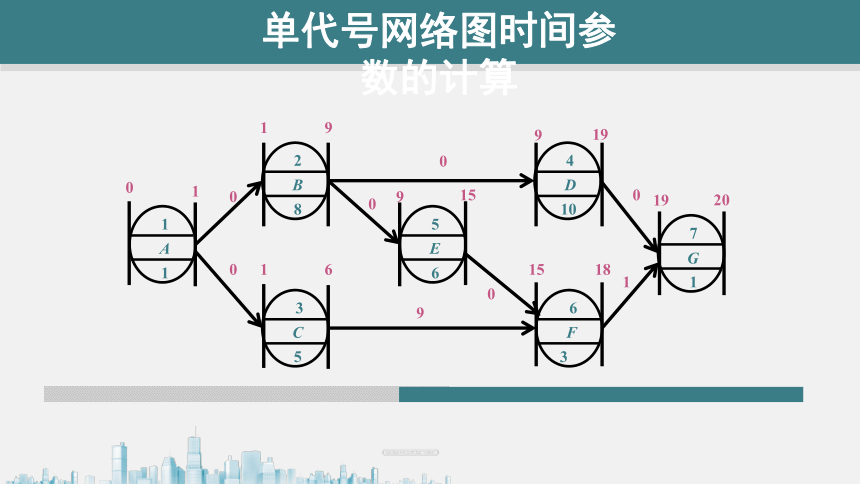

单代号网络图时间参数的计算
1
A
1
2
B
8
3
C
5
5
E
6
4
D
10
6
F
3
7
G
1
0
1
1
9
1
6
9
15
9
19
15
18
19
20
0
0
0
0
0
9
0
1
单代号网络图时间参数的计算

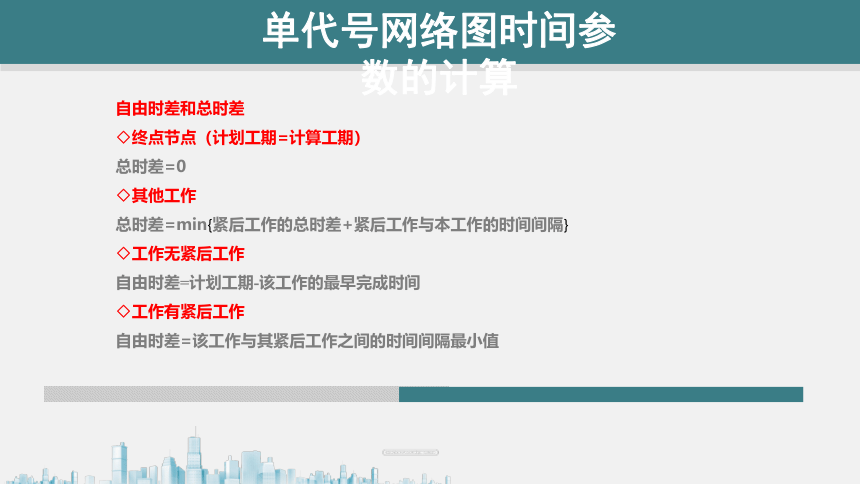

自由时差和总时差
◇终点节点（计划工期=计算工期）
总时差=0
◇其他工作
总时差=min{紧后工作的总时差+紧后工作与本工作的时间间隔}
◇工作无紧后工作
自由时差=计划工期-该工作的最早完成时间
◇工作有紧后工作
自由时差=该工作与其紧后工作之间的时间间隔最小值
单代号网络图时间参数的计算
1
A
1
2
B
8
3
C
5
5
E
6
4
D
10
6
F
3
7
G
1
0
1
1
9
1
6
9
15
9
19
15
18
19
20
0
0
0
0
0
9
0
1
0
0
0
10
1
1
0
0
0
1
0
9
0
0
单代号网络图时间参数的计算
最迟开始时间和最迟完成时间
◇◇最迟完成时间：
终点节点（计划工期=计算工期）：最迟完成时间=计算工期
其他工作：最迟完成时间=最早完成时间+总时差
◇最迟开始时间
最迟开始时间=最早开始时间+总时差
单代号网络图时间参数的计算
1
A
1
2
B
8
3
C
5
5
E
6
4
D
10
6
F
3
7
G
1
0
1
1
9
1
6
9
15
9
19
15
18
19
20
0
0
0
0
0
9
0
1
0
0
0
10
1
1
0
0
0
1
0
9
0
0
0
1
1
9
11
16
10
16
9
19
16
19
19
20
单代号网络图时间参数的计算
关键工作和关键线路
◇关键工作
总时差最小的工作是关键工作
◇关键线路
全部由关键工作组成的线路，且关键工作之间的时间间隔全部为零。
单代号网络图时间参数的计算
1
A
1
2
B
8
3
C
5
5
E
6
4
D
10
6
F
3
7
G
1
0
1
1
9
1
6
9
15
9
19
15
18
19
20
0
0
0
0
0
9
0
1
0
0
0
10
1
1
0
0
0
1
0
9
0
0
0
1
1
9
11
16
10
16
9
19
16
19
19
20
单代号网络图时间参数的计算
