教学单元二
流水施工原理
流水施工原理
2.1流水施工的基本概念
2.2流水施工的主要参数
2.3流水施工的分类及应用
流水施工原理
2.3 流水施工的分类及应用
2.3.1 等节奏流水施工
2.3.2 异节奏流水施工
2.3.3 无节奏流水施工
2.3.4 流水施工应用实例
流水施工实例
2.3.4 流水施工应用实例
流水施工实例
实例一

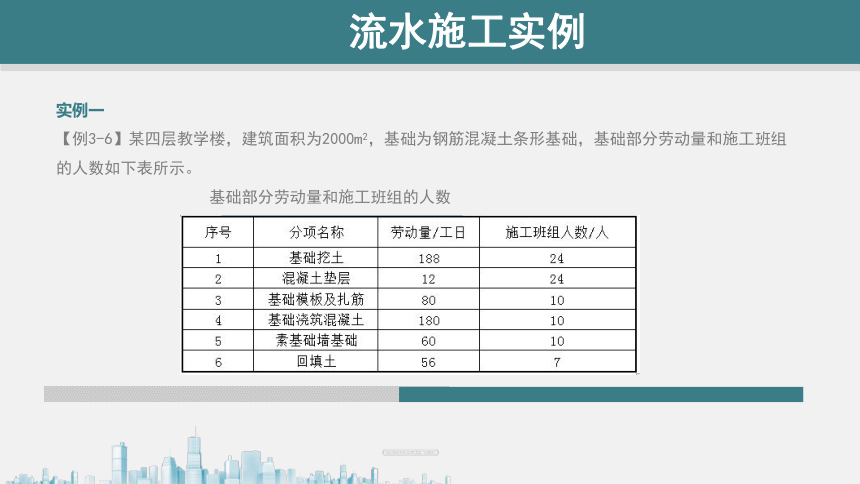

【例3-6】某四层教学楼，建筑面积为2000m2，基础为钢筋混凝土条形基础，基础部分劳动量和施工班组的人数如下表所示。
基础部分劳动量和施工班组的人数

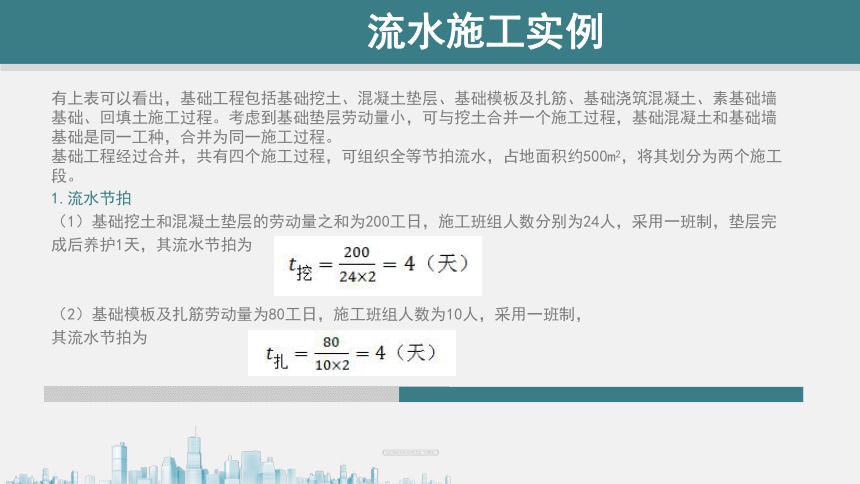

有上表可以看出，基础工程包括基础挖土、混凝土垫层、基础模板及扎筋、基础浇筑混凝土、素基础墙基础、回填土施工过程。考虑到基础垫层劳动量小，可与挖土合并一个施工过程，基础混凝土和基础墙基础是同一工种，合并为同一施工过程。
基础工程经过合并，共有四个施工过程，可组织全等节拍流水，占地面积约500m2，将其划分为两个施工段。
1.流水节拍
（1）基础挖土和混凝土垫层的劳动量之和为200工日，施工班组人数分别为24人，采用一班制，垫层完成后养护1天，其流水节拍为
（2）基础模板及扎筋劳动量为80工日，施工班组人数为10人，采用一班制，
其流水节拍为
流水施工实例

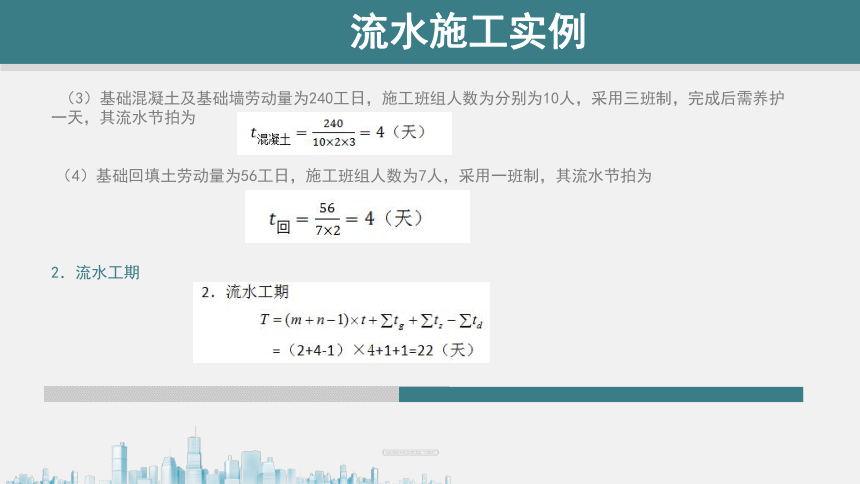

（3）基础混凝土及基础墙劳动量为240工日，施工班组人数为分别为10人，采用三班制，完成后需养护一天，其流水节拍为
（4）基础回填土劳动量为56工日，施工班组人数为7人，采用一班制，其流水节拍为
2．流水工期
流水施工实例
3.绘制流水进度计划图
基础流水施工进度计划
流水施工实例
流水施工实例
实例二
例3-7：某工程包括Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个施工过程，划分为四个施工段组织流水施工，分别由五个专业工作队负责施工，每个施工过程在各个施工段上的工程量、定额与专业工作队人数见下表所示。按规定，施工过程Ⅱ完成后，至少要养护2天才能进行下一个过程施工，施工过程Ⅳ完成后，其相应施工段要留1天的时间做准备工作。为了早日完工，允许施工过程Ⅰ、Ⅱ之间搭接施工1天。试编制流水施工组织方案，并绘制流水施工进度计划表。
流水施工实例
（1）计算各施工过程在各施工段上的流水节拍：　

得到流水节拍如下表所示
流水施工实例
流水节拍/d 施工过程 ① ② ③ ④
Ⅰ 3 2 2 4
Ⅱ 1 3 5 3
Ⅲ 2 1 3 5
Ⅳ 4 2 3 3
Ⅴ 3 4 2 1
（2）确定流水步距。
各施工过程流水步距分别为4天，6天，2天，4天。
（3）确定流水工期。
流水施工实例
流水施工的组织方式
（4）绘制流水进度计划图
THANKYOU
