教学单元三
网络计划技术
网络计划技术
3.1 网络计划技术的基本概念
3.2 双代号网络图的绘制
3.3 单代号网络图的绘制
3.4 双代号网络图时间参数的计算
3.5 单代号网络图时间参数的计算
3.6 双代号时标网络图的绘制
3.7 双代号时标网络图时间参数的计算
3.8 网络计划的优化
网络计划技术
网络计划技术的基本概念
3.1

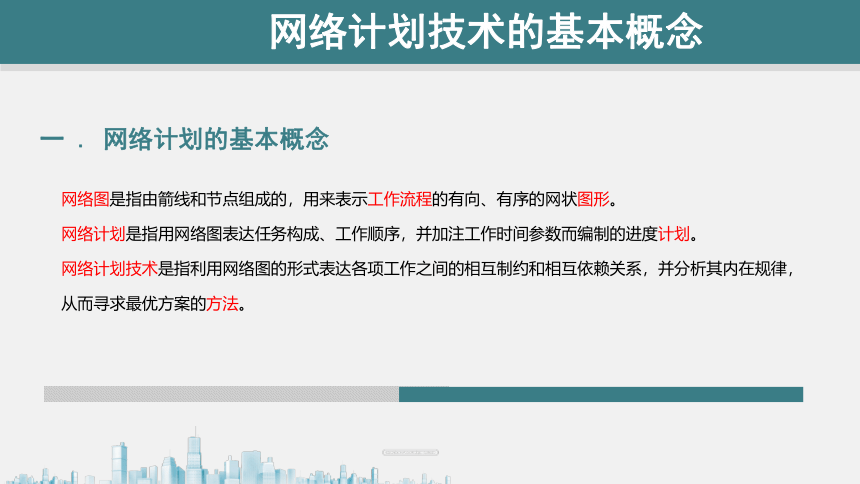

一 . 网络计划的基本概念
网络图是指由箭线和节点组成的，用来表示工作流程的有向、有序的网状图形。
网络计划是指用网络图表达任务构成、工作顺序，并加注工作时间参数而编制的进度计划。
网络计划技术是指利用网络图的形式表达各项工作之间的相互制约和相互依赖关系，并分析其内在规律，从而寻求最优方案的方法。
网络计划技术的基本概念

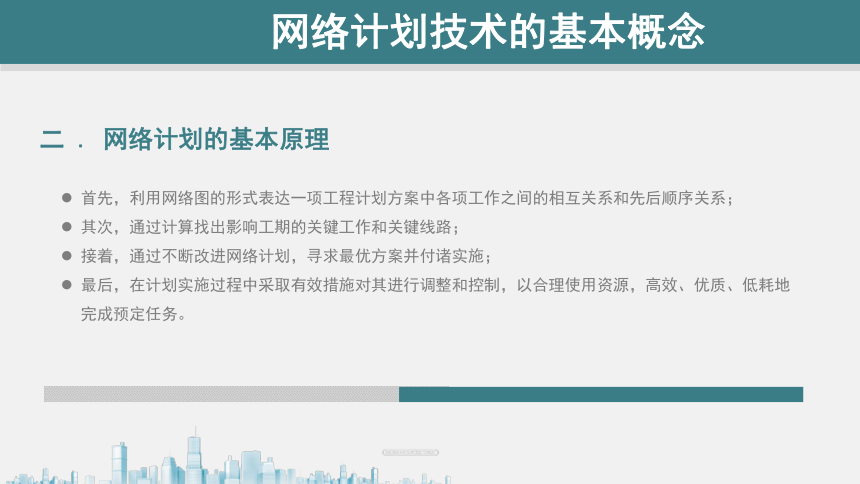

二 . 网络计划的基本原理
首先，利用网络图的形式表达一项工程计划方案中各项工作之间的相互关系和先后顺序关系；
其次，通过计算找出影响工期的关键工作和关键线路；
接着，通过不断改进网络计划，寻求最优方案并付诸实施；
最后，在计划实施过程中采取有效措施对其进行调整和控制，以合理使用资源，高效、优质、低耗地完成预定任务。
网络计划技术的基本概念

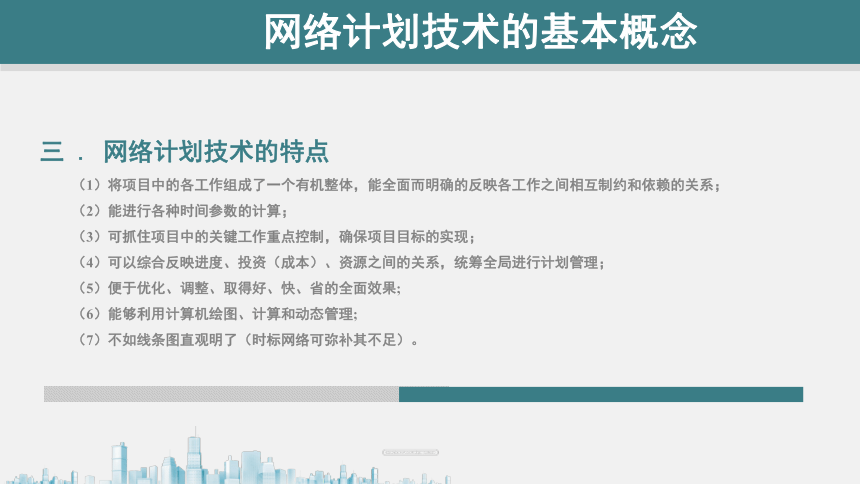

三 . 网络计划技术的特点
（1）将项目中的各工作组成了一个有机整体，能全面而明确的反映各工作之间相互制约和依赖的关系；
（2）能进行各种时间参数的计算；
（3）可抓住项目中的关键工作重点控制，确保项目目标的实现；
（4）可以综合反映进度、投资（成本）、资源之间的关系，统筹全局进行计划管理；
（5）便于优化、调整、取得好、快、省的全面效果;
（6）能够利用计算机绘图、计算和动态管理;
（7）不如线条图直观明了（时标网络可弥补其不足）。
网络计划技术的基本概念
网络计划技术的应用范围很广，特别适用于一次性的大规模工程项目，例如电站、油田建筑工程、大型水利工程、国防建设工程、大型科研项目、技术改造及技术引进项目等。一般说来，工程项目越大，协作关系越多，生产组织越复杂，网络计划技术就越能显示其优越性。
施工网络计划方法主要用来编制建筑施工企业的生产计划和工程施工的进度计划，并对计划进行优化、调整和控制，达到缩短工期、提高工效、降低成本、增加经济效益的目的。
四. 网络计划技术的作用
网络计划技术的基本概念
1.按网络计划目标分类
（1）单目标网络计划
（2）多目标网络计划
五. 网络计划的分类
2.按网络计划层次分类
（1）局部网络计划
（2）单位工程网络计划
（3）综合网络计划
网络计划技术的基本概念
3. 按网络计划的表达方法分类，
《JGJT 121-2015 工程网络计划技术规程》
（1）双代号网络计划
（2）单代号网络计划
（3）双代号时标网络计划
网络计划技术的基本概念
双代号网络计划：由一条箭线与前后两个节点表示一个施工过程(或工作、工序、活动等)，并加注工作时间参数编制而成的网络计划称为双代号网络计划；
单代号网络计划：由一个节点表示一个施工过程(或工作、工序、活动等) ，以箭线表示工作顺序，并加注工作时间参数编制而成的网络计划称为单代号网络计划；
双代号时标网络计划：以水平时间坐标为尺度编制的双代号网络计划。
网络计划技术的基本概念
（a）双代号网络计划
（b）单代号网络计划
网络计划技术的基本概念
（c）双代号时标网络计划
网络计划技术的基本概念
