3.2 双代号网络图的绘制
网络计划技术
一、双代号网络图的绘制

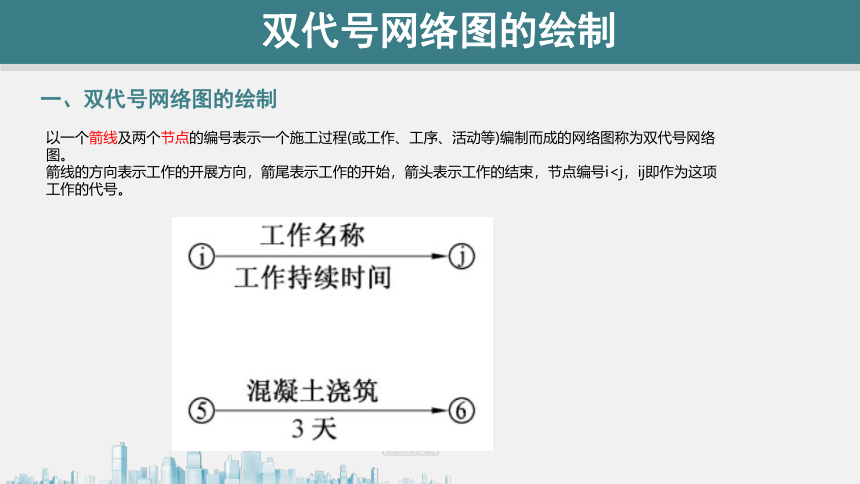

以一个箭线及两个节点的编号表示一个施工过程(或工作、工序、活动等)编制而成的网络图称为双代号网络图。
箭线的方向表示工作的开展方向，箭尾表示工作的开始，箭头表示工作的结束，节点编号i双代号网络图的绘制
一、双代号网络图的绘制
1.组成
双代号网路图是由节点、箭线和线路三个基本要素组成。

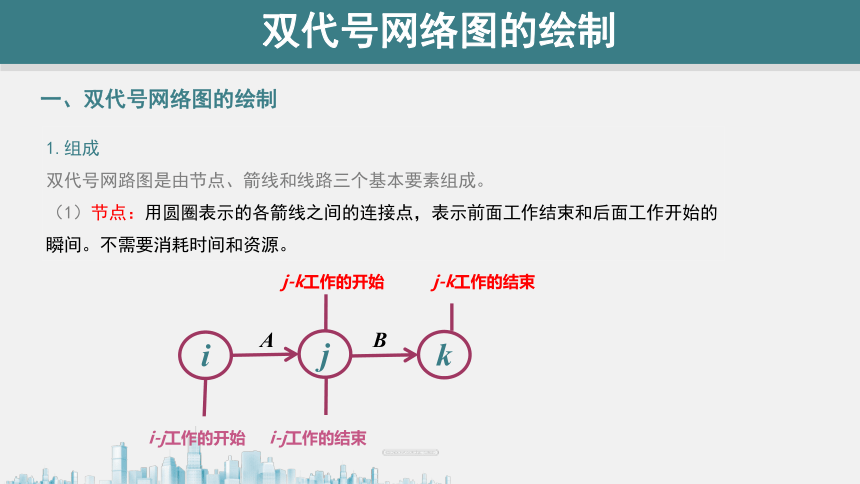

（1）节点：用圆圈表示的各箭线之间的连接点，表示前面工作结束和后面工作开始的瞬间。不需要消耗时间和资源。
双代号网络图的绘制
i
A
B
i-j工作的开始
i-j工作的结束
j-k工作的开始
j-k工作的结束
j
k

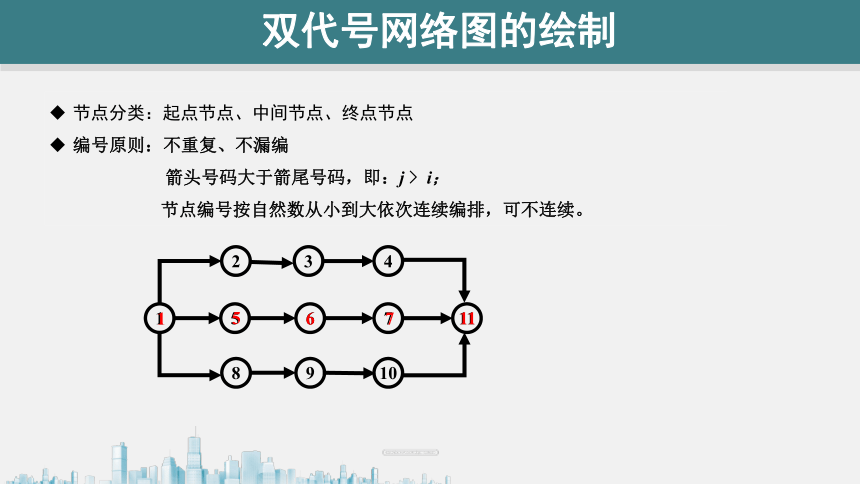

节点分类：起点节点、中间节点、终点节点
编号原则：不重复、不漏编
箭头号码大于箭尾号码，即：j > i；
节点编号按自然数从小到大依次连续编排，可不连续。
双代号网络图的绘制
1
7
2
6
5
8
3
9
4
10
11
1
5
6
7
11

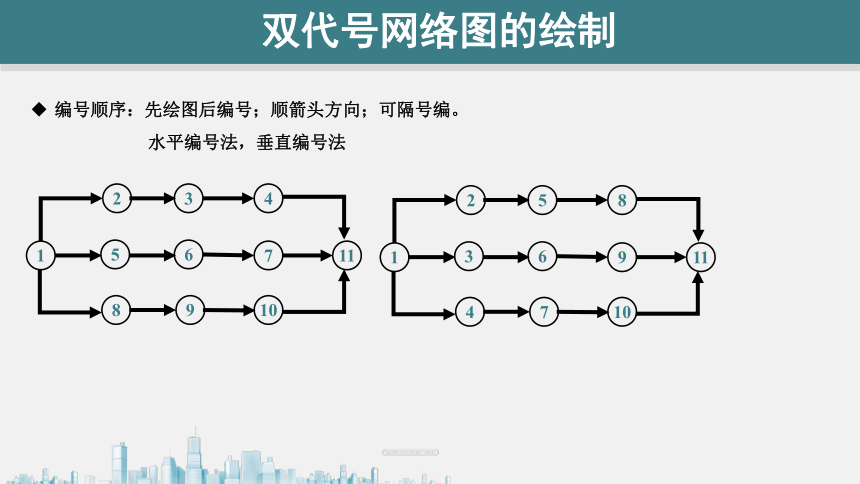

编号顺序：先绘图后编号；顺箭头方向；可隔号编。
水平编号法，垂直编号法
双代号网络图的绘制
8
3
9
4
10
11
1
2
6
5
7
4
5
7
8
10
11
1
2
6
3
9

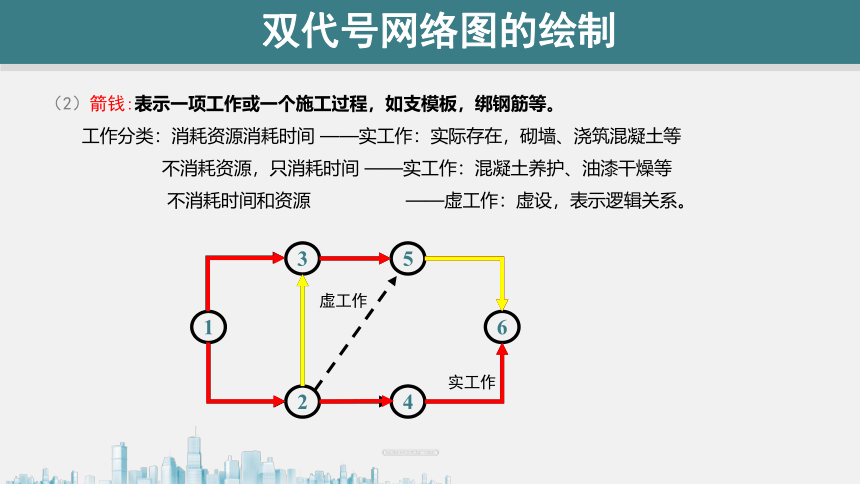

（2）箭钱:表示一项工作或一个施工过程，如支模板，绑钢筋等。
工作分类：消耗资源消耗时间 ——实工作：实际存在，砌墙、浇筑混凝土等
　　　 不消耗资源，只消耗时间 ——实工作：混凝土养护、油漆干燥等
　　　 不消耗时间和资源 ——虚工作：虚设，表示逻辑关系。
双代号网络图的绘制
2
5
6
4
1
3
实工作
虚工作
（3）线路。由起点节点沿箭线方向经过一系列箭线与节点，最后到达终点节点的通路称为线路。可用该通路上的节点代号表示线路。
3
4
6
5
1
2
A
1
B
2
F
5
C
E
G
5
5
3
D
4
双代号网络图的绘制
线路：①→②→④→⑥ 8d
①→②→③→④→⑥ 10d
①→②→③→⑤→⑥ 9d
①→③→④→⑥ 14d
①→③→⑤→⑥ 13d
关键线路：总持续时间最长的线路（决定了工期）。
次关键线路：时间仅次于关键线路的线路。
非关键线路：其余线路
关键工作：关键线路上的各项工作。
1
2
4
A
C
5
2
D
4
E
5
G
3
F
5
6
3
5
1
B
2.绘制规则
（1）必须正确表达各项工作的先后关系和逻辑关系；
双代号网络图的绘制
① A、B两项工作依次进行。
A
B
双代号网络图的绘制
②A、B、C三项工作同时开始
A
B
C
A
B
C
③A、B、C三项工作同时结束
④A、B、C三项,工作，A完成后，B、C开始
⑤A、B、C三项工作，A、B完成后，C开始
A
B
C
A
B
C
双代号网络图的绘制
⑥A、B、C、D四项工作A、B完成后，C、D开始
⑦A、B、C、D四项工作，A完成后C开始，A、B完成后D开始
A
B
C
D
双代号网络图的绘制
⑧A、B、C、D、E五项工作，A、B完成后C开始，B、D完成后E开始
⑨ A、B、C、D、E五项工作，A、B、C完成后D开始，B、C完成后E开始
A
B
C
D
E
A
B
C
D
E
双代号网络图的绘制
⑩ A、B两项工作分三个施工段，流水施工
A1
B1
A2
A3
B2
B3
双代号网络图的绘制
（2）严禁出现循环回路；
双代号网络图的绘制
1
2
5
3
4
6
7
×
（3）严禁出现带有双向箭头或无箭头的连线；
（4）严禁出现没有箭头节点或没有箭尾节点的箭线；
双代号网络图的绘制
i
k
j
j
i
k
×
j
i
i
j
×
（5）严禁出现相同编号的节点或箭线；
（6）严禁一个代号表示一项工作 ；
双代号网络图的绘制
（7）尽量减少交叉箭线，采用过桥法、断线法或指向法；
双代号网络图的绘制
（8）当网络图的某些节点有多条外向箭线或内向箭线时，可用母线法绘制；
双代号网络图的绘制
（9）一个网络图中，只允许一个起点节点和一个终点节点。
双代号网络图的绘制
起点节点：只有外向箭线，而无内向箭线的节点；
终点节点：只有内向箭线，而无外向箭线的节点。
A
B
C
双代号网络图的绘图规则
1
2
3
4
5
7
6
8
×
双代号网络图的绘制
3.虚箭线在双代号网络图中的应用
双代号网络图的绘制
（1）A、B工序完成之后C开始， B工序完成之后D开始
1.当两个或两个以上的工序有共同的紧后工序，其中一个还有其他紧后工序时，需要一条虚箭线。
1
2
4
A
B
5
6
D
3
C
双代号网络图的绘制
（2）A工序完成之后B、C开始，B 、C工序完成之后D开始
2.当两个工序有共同的紧前工序和紧后工序时，需要一条虚箭线。
1
2
4
5
A
D
B
C
3
2
9
1
5
8
4
3
6
7
10
8
D
3
B
3
A
3
C
4
F
5
E
4
G
2
2
H
1
2
3
5
4
7
6
8
9
10
3
A
2
I
双代号网络图的绘制
