教学单元二
流水施工原理

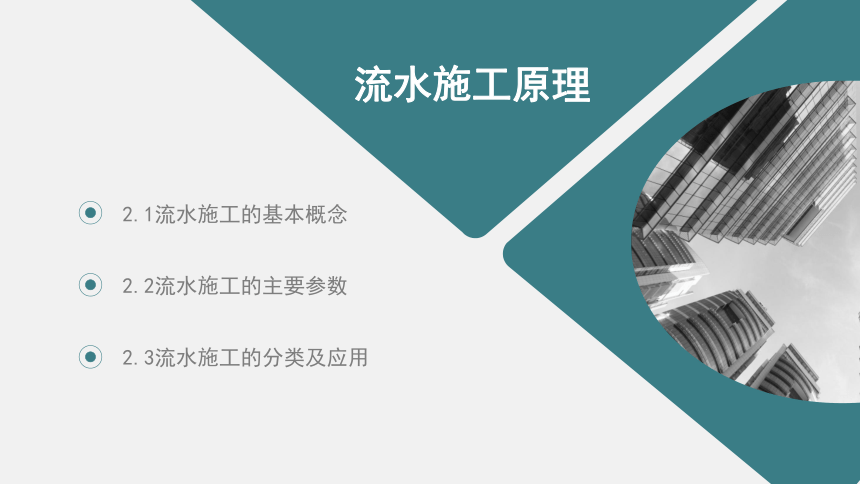

流水施工原理
2.1流水施工的基本概念
2.2流水施工的主要参数
2.3流水施工的分类及应用
流水施工原理

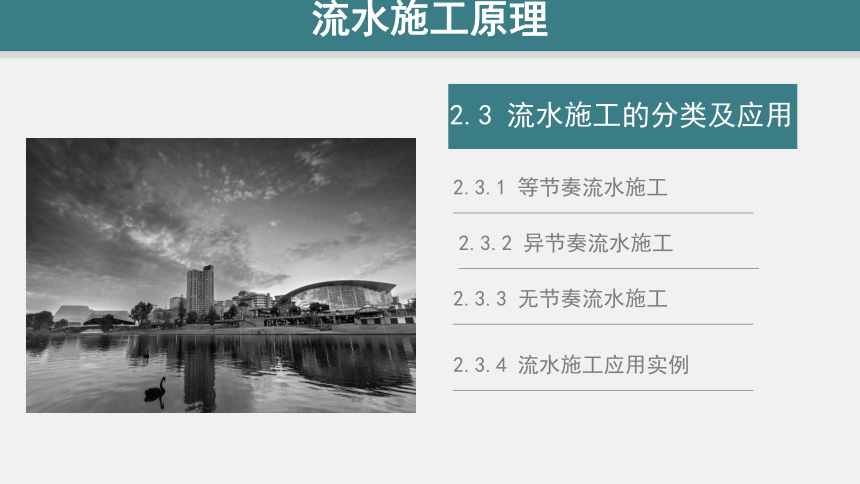

2.3 流水施工的分类及应用
2.3.1 等节奏流水施工
2.3.2 异节奏流水施工
2.3.3 无节奏流水施工
2.3.4 流水施工应用实例

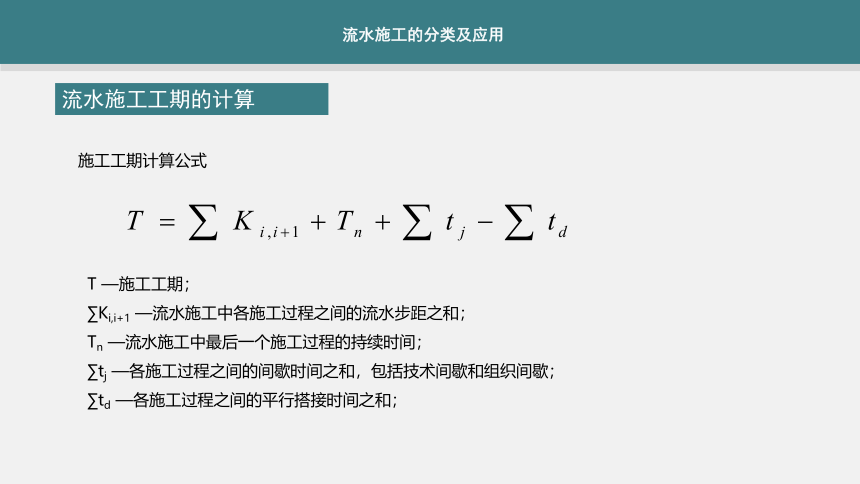

流水施工工期的计算
施工工期计算公式
流水施工的分类及应用
T —施工工期；
∑Ki,i+1 —流水施工中各施工过程之间的流水步距之和；
Tn —流水施工中最后一个施工过程的持续时间；
∑tj —各施工过程之间的间歇时间之和，包括技术间歇和组织间歇；
∑td —各施工过程之间的平行搭接时间之和；

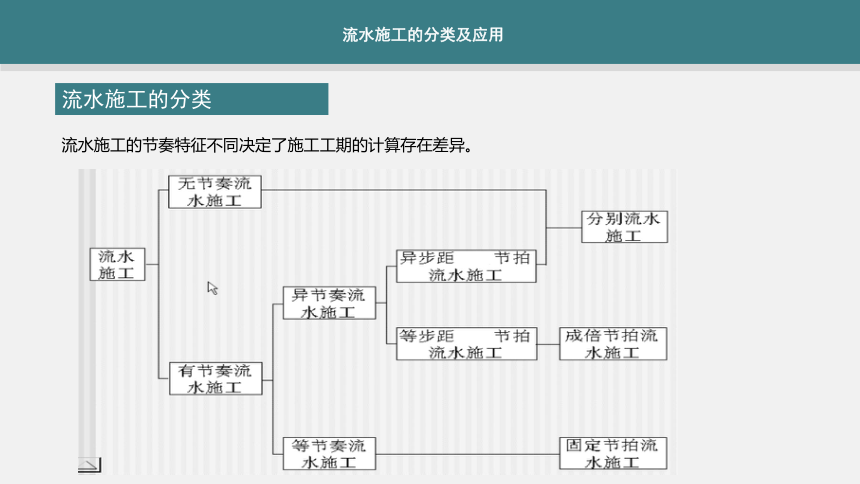

流水施工的分类
流水施工的节奏特征不同决定了施工工期的计算存在差异。
流水施工的分类及应用

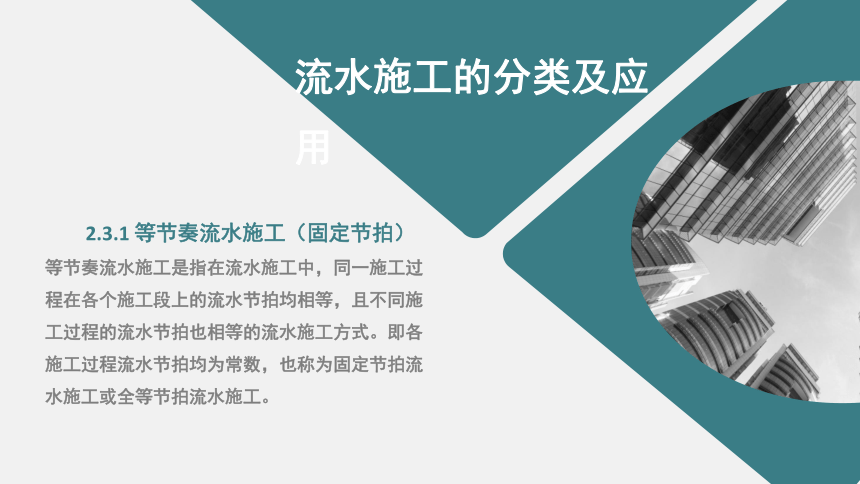

2.3.1 等节奏流水施工（固定节拍）
等节奏流水施工是指在流水施工中，同一施工过程在各个施工段上的流水节拍均相等，且不同施工过程的流水节拍也相等的流水施工方式。即各施工过程流水节拍均为常数，也称为固定节拍流水施工或全等节拍流水施工。
流水施工的分类及应用

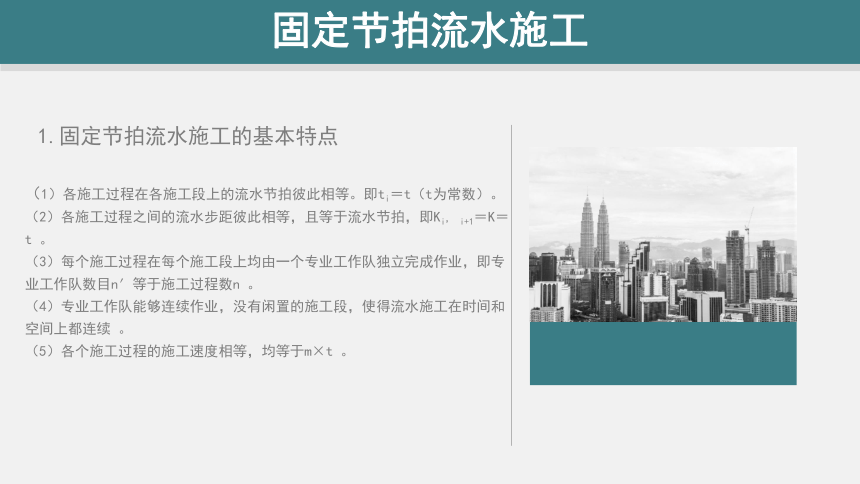

1.固定节拍流水施工的基本特点
（1）各施工过程在各施工段上的流水节拍彼此相等。即ti＝t（t为常数）。
（2）各施工过程之间的流水步距彼此相等，且等于流水节拍，即Ki, i+1＝K＝t 。
（3）每个施工过程在每个施工段上均由一个专业工作队独立完成作业，即专业工作队数目n′等于施工过程数n 。
（4）专业工作队能够连续作业，没有闲置的施工段，使得流水施工在时间和空间上都连续 。
（5）各个施工过程的施工速度相等，均等于m×t 。
固定节拍流水施工
2.固定节拍流水施工的适用范围
固定节拍流水施工，一般只适用于施工对象结构简单、工程规模小、施工过程不多的房屋和线性工程，如管道工程、道路工程等。
固定节拍流水施工
3.固定节拍流水施工工期
流水施工的工期是指从第一个施工过程开始施工，到最后一个施工过程结束施工的全部持续时间。全等节拍流水施工的工期计算分为两种情况。
（1）不分层施工
T——流水施工工期；
t——流水节拍；
m——施工段数目；
n——施工过程数目；
∑tg——技术间歇时间总和；
∑tz——组织间歇时间总和；
∑td——搭接时间总和。
固定节拍流水施工
例3-1 某分部工程由Ⅰ、Ⅱ、Ⅲ、Ⅳ四个施工过程组成，划分为4个施工段，流水节拍均为3天，施工过程Ⅱ、Ⅲ有技术间歇时间2天，施工过程Ⅲ、Ⅳ之间相互搭接1天，试确定流水步距，计算工期，并绘制流水施工进度计划表。
解：因流水节拍均相等，属于固定节拍流水施工。
（1）确定流水步距
K=t=3天
（2）计算工期
∑tg =2, ∑td =1
则工期为
固定节拍流水施工
（3）绘制流水施工进度计划表
固定节拍流水施工
（2）分层施工
当全等节拍流水施工不分层施工时，施工段数目按工程实际情况来划分；当分施工层进行流水施工时，为了保证专业施工队能连续施工而不产生窝工现象，施工段数目的最小值应满足相关要求。
1）无技术间歇时间和组织间歇时间时，
2）有技术间歇时间和组织间歇时间时，为保证专业施工队能连续施工，此时应取每层空闲时间为
　 (m－n)×t＝(m－n)×K
若一个楼层内各施工过程间的技术间歇和组织间歇时间之和为Z，楼层间的技术间歇和组织间歇时间之和为C，当为保证专业工作队能连续施工，则：
　 　 (m－n)×K＝Z＋C
固定节拍流水施工
得出每层的施工段数目mmin应满足


K——流水步距；
Z——施工层内各施工过程间的技术间歇时间和组织间歇时间之和
C——施工层间的技术间歇时间和组织间歇时间之和；
如果每层的Z并不均等，各层间的C也不均等时，应取各层中最大的Z和C
分施工层组织固定节拍流水施工的流水施工工期
r ——施工层数目；
Z1——第一施工层内各施工过程间的技术间歇时间和组织间歇时间之和
固定节拍流水施工
例3-2 某工程项目由Ⅰ、Ⅱ、Ⅲ三个施工过程组成，划分为两个施工层组织流水施工,施工过程Ⅰ完成后需养护1天,下一个施工过程才能开始施工,且层间技术间歇时间为2天,流水节拍均为3天，试确定施工段数目，计算工期，并绘制流水施工进度计划表。
解：因流水节拍均等，属于固定节拍流水施工。
(1) 确定流水步距
K = t = 3天
(2) 确定施工段数目
因分层组织流水施工，各施工层内各施工过程间的间歇时间之和为：Z1=Z2=1
一、二层之间间歇时间为：　C=2
施工段数目最小值
取m＝4
(3) 计算工期
固定节拍流水施工
(4) 绘制流水施工进度计划表
固定节拍流水施工
THANKYOU
