教学单元二
流水施工原理

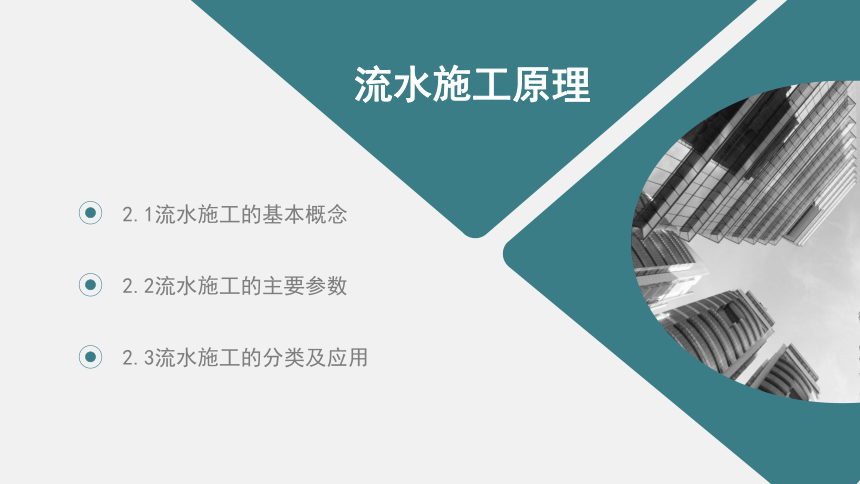

流水施工原理
2.1流水施工的基本概念
2.2流水施工的主要参数
2.3流水施工的分类及应用
流水施工原理

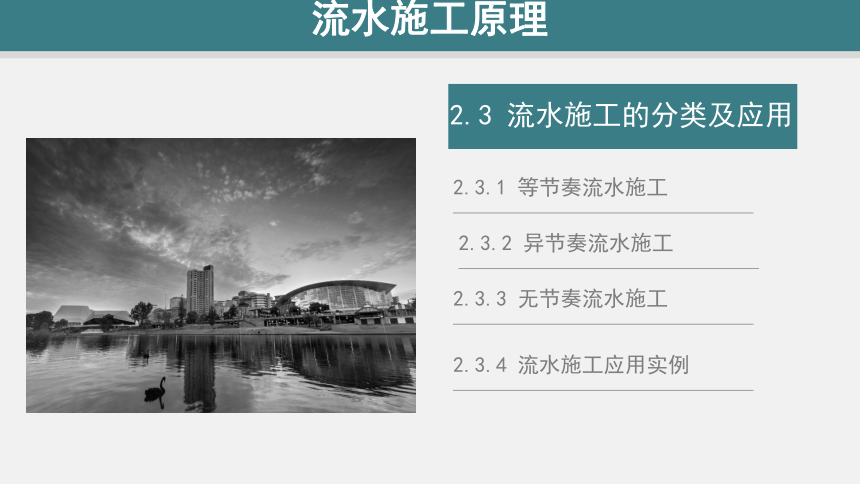

2.3 流水施工的分类及应用
2.3.1 等节奏流水施工
2.3.2 异节奏流水施工
2.3.3 无节奏流水施工
2.3.4 流水施工应用实例

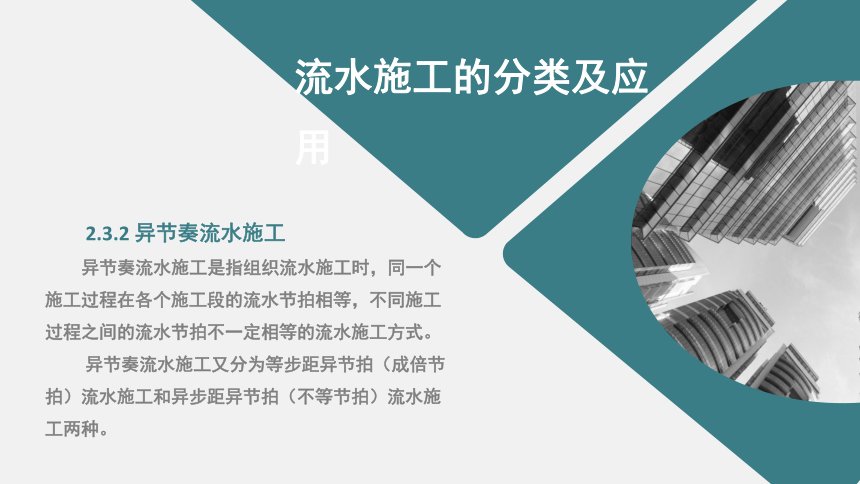

2.3.2 异节奏流水施工
异节奏流水施工是指组织流水施工时，同一个施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍不一定相等的流水施工方式。
异节奏流水施工又分为等步距异节拍（成倍节拍）流水施工和异步距异节拍（不等节拍）流水施工两种。
流水施工的分类及应用

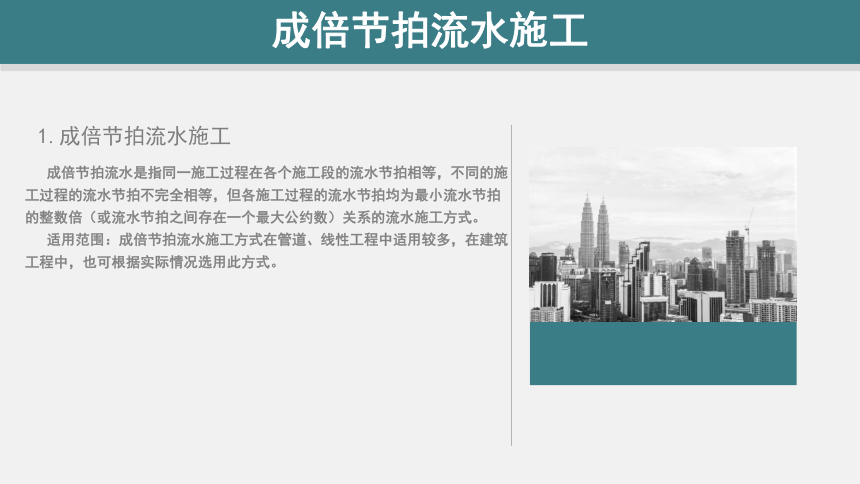

1.成倍节拍流水施工
成倍节拍流水是指同一施工过程在各个施工段的流水节拍相等，不同的施工过程的流水节拍不完全相等，但各施工过程的流水节拍均为最小流水节拍的整数倍（或流水节拍之间存在一个最大公约数）关系的流水施工方式。
适用范围：成倍节拍流水施工方式在管道、线性工程中适用较多，在建筑工程中，也可根据实际情况选用此方式。
成倍节拍流水施工

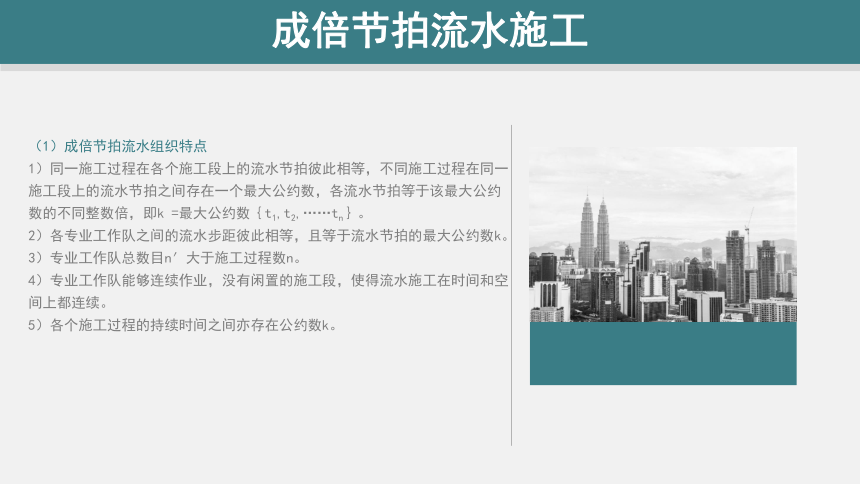

（1）成倍节拍流水组织特点
1）同一施工过程在各个施工段上的流水节拍彼此相等，不同施工过程在同一施工段上的流水节拍之间存在一个最大公约数，各流水节拍等于该最大公约数的不同整数倍，即k =最大公约数｛t1,t2,……tn｝。
2）各专业工作队之间的流水步距彼此相等，且等于流水节拍的最大公约数k。
3）专业工作队总数目n′大于施工过程数n。
4）专业工作队能够连续作业，没有闲置的施工段，使得流水施工在时间和空间上都连续。
5）各个施工过程的持续时间之间亦存在公约数k。
成倍节拍流水施工

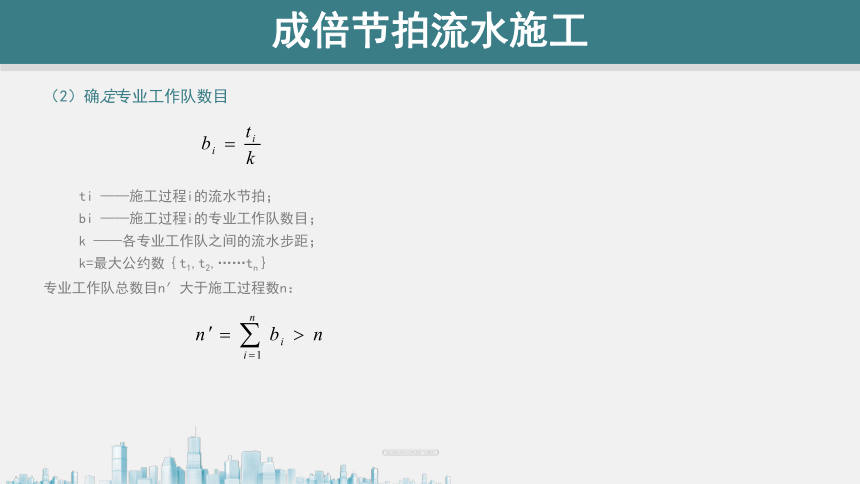

（2）确定专业工作队数目
ti ——施工过程i的流水节拍；
bi ——施工过程i的专业工作队数目；
k ——各专业工作队之间的流水步距；
k=最大公约数｛t1,t2,……tn｝
专业工作队总数目n′大于施工过程数n：
成倍节拍流水施工
（3）工期计算
只分段不分层时：
T ——流水施工工期；
m ——施工段数目；
n′——专业工作队总数；
k ——各专业工作队之间的流水步距；
∑tg——技术间歇时间总和；
∑tz——组织间歇时间总和；
∑td——搭接时间总和。　
成倍节拍流水施工
例3-3 某分部工程由Ⅰ、Ⅱ、Ⅲ三个施工过程组成，划分为6个施工段，三个施工过程在每个施工段上的流水节拍各自相等，分别为4天、6天和2天。试组织成倍节拍流水施工。
解： 1）确定流水步距
　　 　k =最大公约数｛4,6,2｝＝2天
2) 计算专业工作队数目
　　　 bⅠ= 4/2= 2个
　　　 bⅡ= 6/2= 3个
　　　 bⅢ= 2/2= 1个

2）计算专业工作队总数目n′

3） 计算工期
T = (m+ n′－1)×k=(6+6－1)×2=22天
成倍节拍流水施工
(4) 绘制流水施工进度计划表
成倍节拍流水施工
分施工层进行流水施工时，施工段数目的最小值mmin应满足下式要求

施工工期计算 ：
T ——流水施工工期；
m ——施工段数目；
r ——施工层数；
n′——专业工作队总数；
k ——各专业工作队之间的流水步距；
Z1——第一施工层内各施工过程间的技术间歇时间和组织间歇时间之和；
∑td——搭接时间总和；
成倍节拍流水施工
例3-4某两层现浇钢筋混凝土工程，施工过程分为安装模板、绑扎钢筋和浇筑混凝土三个施工过程。已知每个施工过程在每层每个施工段上的流水节拍分别为：t模＝4天，t扎＝4天，t浇＝2天。当安装模板工作队转移到第二结构层的第一施工段时，需待第一层第一施工段的混凝土养护2天后才能进行施工。在保证各工作队连续施工的条件下，试安排流水施工，并绘制流水施工进度计划表。
解：根据工程特点，按成倍节拍流水施工方式组织流水施工。
(1) 确定流水步距
k=最大公约数｛4,4,2｝＝2天
(2) 计算专业工作队数目
b模= 4/2= 2个
　　　b扎= 4/2= 2个
　　　b浇= 2/2= 1个
计算专业工作队总数目n′
(3) 确定每层的施工段数目

(4) 计算工期
T = (m×r + n′－1)×k=(6×2+5－1)×2=32天
成倍节拍流水施工
(5) 绘制流水施工进度计划表
成倍节拍流水施工
2、不等节拍流水
不等节拍流水是指同一个施工过程在各施工段的流水节拍相等，不同的施工过程流水节拍不存在规律的流水施工方式。
由于不等节拍流水施工方式与无节奏流水施工方式相差无几，计算方法相同，故不等节拍流水工期的计算放在下节与无节奏流水施工一起讲解。
不等节拍流水施工
